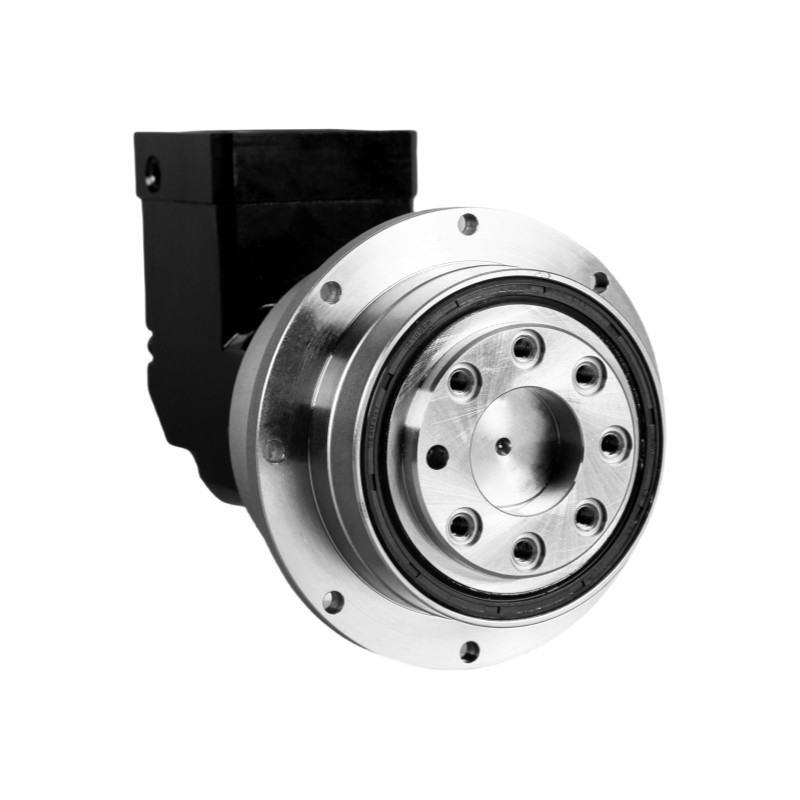

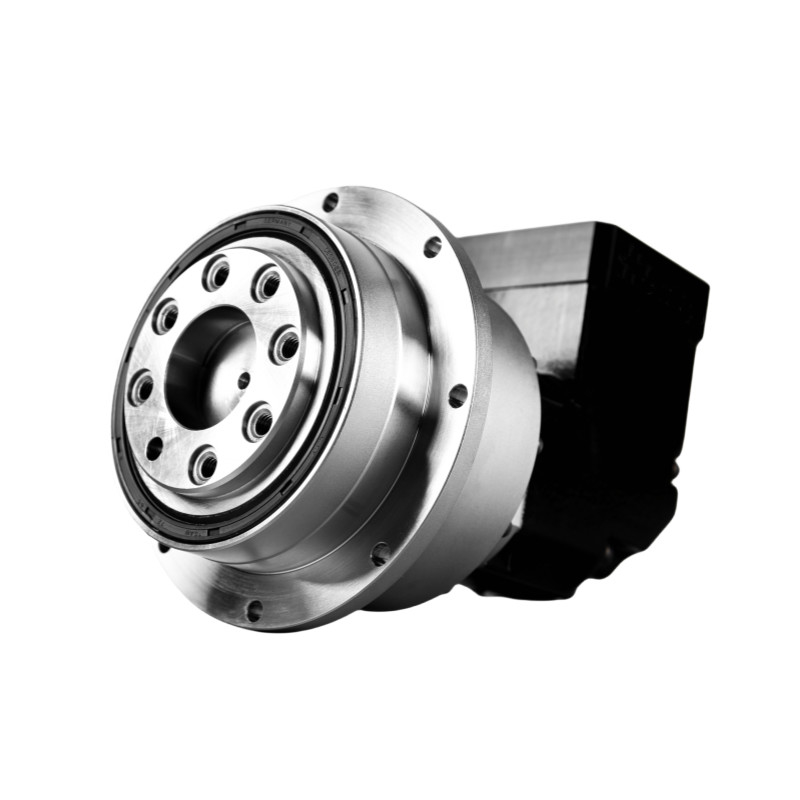

Name: Przekaz mocy skrzynia biegów pod prawym kątem
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Przekładnie planetarne serii NDR
Availability: InStock

Do domu > produkty > Reduktor planetarny >

Przekaz mocy skrzynia biegów pod prawym kątem

Przesyłka skrzyni biegów pod kątem prostym wał pusty

Zastosowane skrzynia biegów pod kątem prostym osłona puste

Dostosowany napęd biegów pod kątem prostym

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Przekładnie planetarne serii NDR

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Przekładnie planetarne serii NDR

Model:

NDR064, NDR090, NDVR110, NDVR140, NDVR200, NDVR255, NDVR285

Stosunek:

4 do 200

Ultraprecyzyjny luz:

≤4 min łuku

Człon:

Pojedynczy podwójny

wydajność:

≥95%

Żywotność usługi:

20000 godzin

praca ciągła:

10000 godzin

Klasa ochrony:

IP65

Temperatura pracy:

-10 ℃ -90 ℃

Zastosowanie:

obrabiarka, manipulator, sprzęt drukarski, produkcja samochodów

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę

Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę

Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę

Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Specyfikacja		Numer segmentu	Wskaźnik	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Narysowany moment wyjściowy	Nm	pojedynczy	4	45	130	280	560	1100	2200	3600
			5	55	160	340	610	1300	2200	3300
			7	48	130	300	560	1200	2000	2900
			8	/	100	250	550	1100	1700	2850
			10	40	100	220	460	950	1400	1900
			14	48	130	300	560	1200	2000	2900
			16	/	100	250	550	1100	1700	2850
			20	40	100	220	460	950	1400	1900
		podwójne	16	45	130	280	560	1100	2200	3600
			20	45	130	280	560	1100	2000	3600
			25	55	160	340	610	1300	2200	3300
			35	55	160	340	610	1300	2200	3300
			40	55	160	340	610	1300	2200	3300
			50	55	160	340	610	1300	2200	3300
			60	55	160	340	610	1300	2200	3300
			70	55	160	340	610	1300	2200	3300
			80	55	160	340	610	1300	2200	3300
			90	55	160	340	610	1300	2200	3300
			100	55	160	340	610	1300	2200	3300
			140	48	130	300	560	1200	2000	2900
			160	/	100	250	550	1100	1700	2850
			200	40	100	220	460	950	1400	1900
Inercja obrotowa	Kg.cm3	pojedynczy	4	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			5	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			7	0.35	2.25	6.84	23.40	68.90	152.09	280.86
			8	/	2.25	6.84	23.40	68.90	152.09	280.86
			10	0.35	2.25	6.84	23.40	68.90	152.09	270.07
			14	0.07	1.87	6.25	21.80	65.60	145.82	270.07
			16	/	1.87	6.25	21.80	65.60	145.82	270.07
			20	0.07	1.87	6.25	21.80	65.60	145.82	270.07
		podwójne	16	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.09	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			50	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			60	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			70	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			80	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			90	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			100	0.09	0.35	2.25	6.84	23.40	68.90	145.82
			140	0.09	0.31	1.87	6.25	21.80	65.60	145.82
			160	/	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.09	0.31	1.87	6.25	21.80	65.60	145.82

Przekaz mocy skrzynia biegów pod prawym kątem 2

Tabela parametrów		Numer segmentu	Wskaźnik	NDR064	NDR090	NDVR110	NDVR140	NDVR200	NDVR255	NDVR285
Maksymalny moment przyspieszenia	Nm	1,2	10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania	Nm	1,2	3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia	rmp	1	4 ~ 20	5000	4000	4000	3000	3000	2200	2000
Nominalna prędkość wejścia	rmp	2	16 ~ 200	5000	4000	4000	3000	3000	3000	2200
Maksymalna prędkość wejścia	rmp	1	4 ~ 20	10000	8000	8000	6000	6000	4000	3500
Maksymalna prędkość wejścia	rmp	2	16 ~ 200	10000	8000	8000	6000	6000	4000	3500
Ultraprecyzyjna reakcja.	arcmin	1	4 ~ 20	/	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Ultraprecyzyjna reakcja.	arcmin	2	16 ~ 200	/	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Dokładna reakcja	arcmin	1	4 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Dokładna reakcja	arcmin	2	16 ~ 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standardowa reakcja	arcmin	1	4 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standardowa reakcja	arcmin	2	16 ~ 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Sztywność orzonalna	Nm/arcmin	1,2	4 ~ 200	13	31	95	183	529	1030	1421
Maksymalna siła promieniowa	N	1,2	4 ~ 200	2300	4100	9400	15000	25600	42000	59800
Maksymalna siła osiowa	N	1,2	4 ~ 200	1055	2980	5600	9300	19000	33400	59000
Moment nachylenia	Nm	1,2	4 ~ 200	94	198	482	1090	4030	6100	8500
Życie w służbie	H.R.	1,2	4 ~ 200	20000h ((kontynuacja 10000h)
Efektywność	%	1	4 ~ 20	≥ 95%
Efektywność	%	2	16 ~ 200	≥92%
Waga	kg	1	4 ~ 20	2.1	5.9	10.5	21.9	50.9	84.0	100.4
Waga	kg	2	16 ~ 200	2.5	7.0	12.6	26.2	61.0	105.0	125.5
Temperatura pracy	°C	1,2	4 ~ 200	-10°C-90°C
Zmiany węgla		1,2	4 ~ 200	Tłuszcz syntetyczny
Klasa ochrony		1,2	4 ~ 200	IP65
Pozycja montażu		1,2	4 ~ 200	Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	1	4 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	2	16 ~ 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 74
