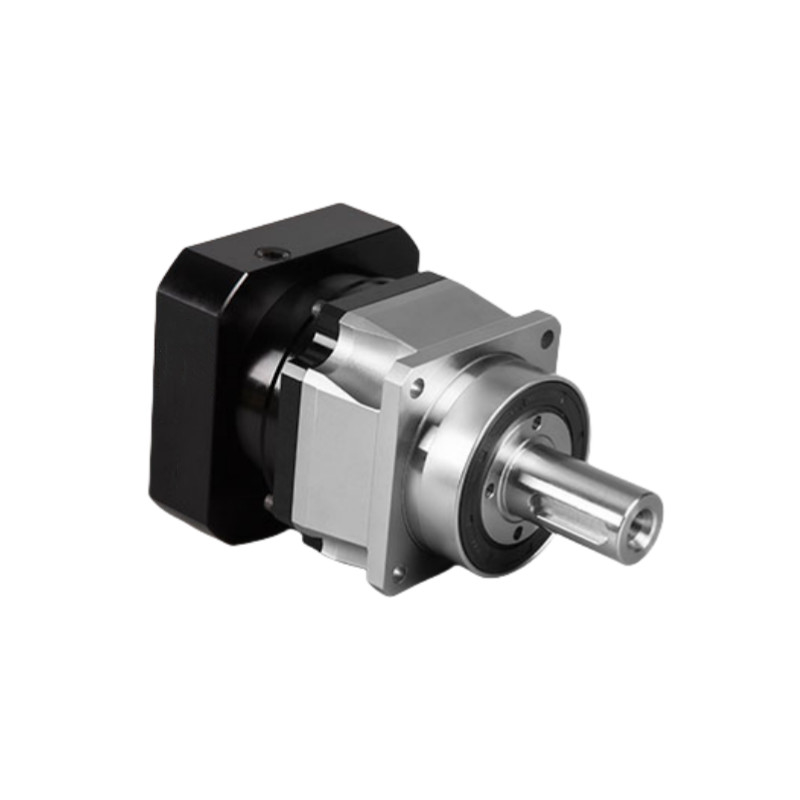

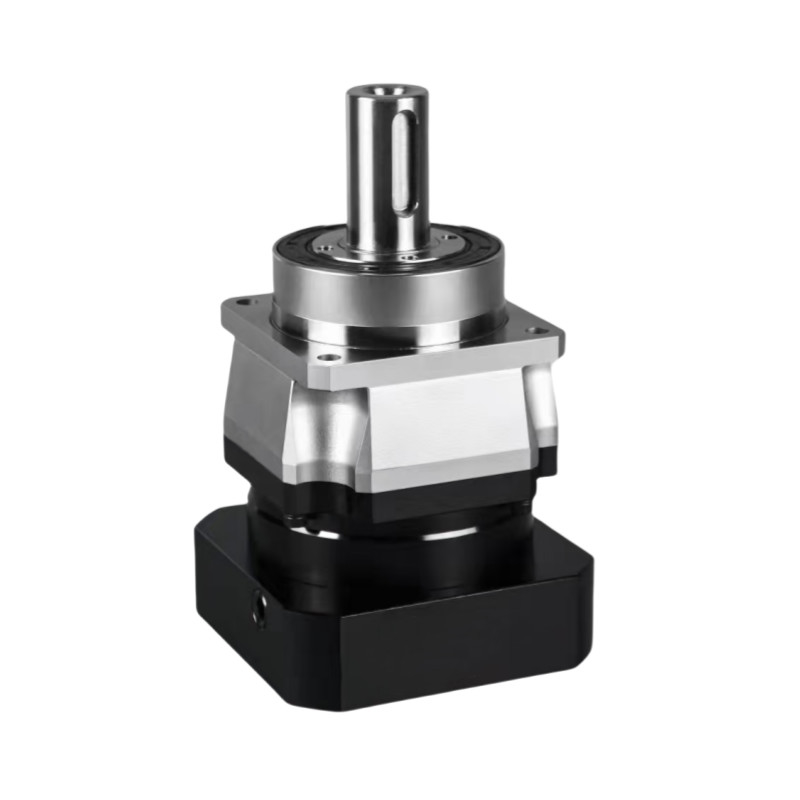

Zmniejszacz planetarny, przekładnia z otworem pustym, przekładnia redukcyjna, skrzynia biegów

Zastosowany silnik biegów osobowych z otworem pustym

Silnik biegów planetarnych z osłoną pustą

Niestandardowy zestaw redukcji biegów planetarnych

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Przekładnia planetarna serii NF

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Przekładnie planetarne serii NF

Model:

NF060, NF075, NF100, NF140, NF180, NF220, NF250

Stosunek:

3 do 100

Ultraprecyzyjny luz:

≤3 min łuku

Człon:

Pojedynczy podwójny

wydajność:

≥97%

Żywotność usługi:

20000 godzin

praca ciągła:

10000 godzin

Klasa ochrony:

IP65

Temperatura pracy:

-10 ℃ -90 ℃

Zastosowanie:

obrabiarka, manipulator, spawanie, automatyzacja niestandardowa, sprzęt poligraficzny, produkcja sam

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę

Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę

Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę

Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Reduktory planetarne składają się z skrzynki biegów i wyrównanych wałów wejściowych i wyjściowych.wykorzystanie reduktorów biegów planetarnych do efektywnego zarządzania zadaniami wymagającymi wysokiego momentu obrotowego.

Reduktor planetarny jest stosowany w zastosowaniach wytrzymałych ze względu na równomierne rozmieszczenie trzech biegów planetarnych wokół biegów słonecznych.Oznacza to, że mogą obsługiwać wyższe momenty obrotowe i redukcje w mniejszym, bardziej kompaktowe opakowanie.

Zmniejszacz planetarny, przekładnia z otworem pustym, przekładnia redukcyjna, skrzynia biegów 0

Kluczowe cechy reduktorów planetarnych serii NF

Dostępne wiele wersji
Cicha operacja
Wskaźniki do 10:1 w jednym etapie
Niska reakcja
Wysoka wydajność
Dostępna stal nierdzewna
Dostępne wymiany konkurencyjne
Najlepszy w klasie lead times
1 rok gwarancji

Specyfikacja reduktorów planetarnych serii NF- Nie.

Specyfikacja		Numer segmentu	Wskaźnik	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Narysowany moment wyjściowy	Nm	pojedynczy	3	55	130	220	330	890	1350	2380
			4	50	150	300	560	1100	2000	3050
			5	58	160	340	610	1180	2050	3200
			6	/	150	300	600	1100	1900	2850
			7	50	150	290	560	1000	1600	2850
			8	45	130	250	550	960	1550	2500
			10	35	110	220	460	950	1250	1850
		podwójne	15	55	130	220	330	890	1350	2380
			16	50	150	300	560	1100	2000	3050
			20	50	150	300	560	1100	2000	3050
			25	58	160	340	6100	1180	2050	3200
			30	/	150	300	600	1100	1900	2850
			35	50	150	300	560	1000	1700	2850
			40	45	130	250	450	950	1600	2750
			45	/	/	/	460	/	/	/
			50	50	160	310	610	1180	2000	3100
			60	/	150	300	560	1050	1700	2850
			70	50	150	290	560	1000	1600	2800
			80	45	130	250	550	950	/	/
			100	35	110	220	460	950	1250	1850
Inercja obrotowa	Kg.cm3	pojedynczy	3	0.16	0.61	3.25	9.21	28.98	69.61	343.49
			4	0.14	0.48	2.74	7.54	23.67	54.37	283.94
			5	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			6	/	0.45	2.65	7.25	22.75	51.72	257.26
			7	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	0.13	0.44	2.58	7.07	22.59	50.84	245.35
			10	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		podwójne	15	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			16	0.13	0.47	0.47	2.71	7.42	28.98	/
			20	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			25	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			30	/	0.47	0.47	2.71	7.42	28.98	69.61
			35	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			40	0.13	0.47	0.47	2.71	7.42	28.98	69.61
			45	/	/	/	2.71	/	/	/
			50	0.13	0.44	0.44	2.57	7.03	28.98	69.61
			60	/	0.44	0.44	2.57	7.03	22.51	50.56
			70	0.13	0.44	0.44	2.57	7.03	22.51	50.56
			80	0.13	0.44	0.44	2.57	7.03	/	/
			100	0.13	0.44	0.44	2.57	7.03	22.51	50.56

Zmniejszacz planetarny, przekładnia z otworem pustym, przekładnia redukcyjna, skrzynia biegów 2

Tabela parametrów reduktorów planetarnych		Numer segmentu	Wskaźnik	NF060	NF075	NF100	NF140	NF180	NF220	NF250
Maksymalny moment przyspieszenia	Nm	1,2	3 ~ 100	10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania	Nm	1,2	3 ~ 100	3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia	rmp	1	3 ~ 10	4000	4000	4000	3000	3000	2000	1500
Nominalna prędkość wejścia	rmp	2	15 ~ 100	4500	4500	4000	3000	3000	2000	2500
Maksymalna prędkość wejścia	rmp	1	3 ~ 10	8000	8000	8000	6000	6000	4000	2500
Maksymalna prędkość wejścia	rmp	2	15 ~ 100	8000	8000	8000	6000	6000	4000	4000
Ultraprecyzyjna reakcja.	arcmin	1	3 ~ 10	/	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Ultraprecyzyjna reakcja.	arcmin	2	15 ~ 100	/	/	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Dokładna reakcja	arcmin	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Dokładna reakcja	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standardowa reakcja	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standardowa reakcja	arcmin	2	15 ~ 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Sztywność orzonalna	Nm/arcmin	1,2	3 ~ 100	8	14	31	57	182	400	580
Maksymalna siła promieniowa	N	1,2	3 ~ 100	2630	4800	9450	15200	23000	34000	58000
Maksymalna siła osiowa	N	1,2	3 ~ 100	1650	3800	6250	12000	14500	23000	59000
Moment nachylenia	Nm	1,2	3 ~ 100	154	365	990	1900	2870	5550	8500
Życie w służbie	H.R.	1,2	3 ~ 100	20000h ((kontynuacja 10000h)
Efektywność	%	1	3 ~ 10	≥97%
Efektywność	%	2	15 ~ 100	≥ 94%
Waga	kg	1	3 ~ 10	1.3	3.7	6.9	13.7	28.0	48.0	110.6
Waga	kg	2	15 ~ 100	1.3	4.1	8.1	16.6	33.0	60.0	138.3
Temperatura pracy	°C	1,2	3 ~ 100	-10°C-90°C
Zmiany węgla		1,2	3 ~ 100	Tłuszcz syntetyczny
Klasa ochrony		1,2	3 ~ 100	IP65
Pozycja montażu		1,2	3 ~ 100	Każdy kierunek.
Poziom hałasu (N1=3000 obr./min, bez obciążenia)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
Poziom hałasu (N1=3000 obr./min, bez obciążenia)	dB ((A)	2	15 ~ 100	≤ 60	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 72
