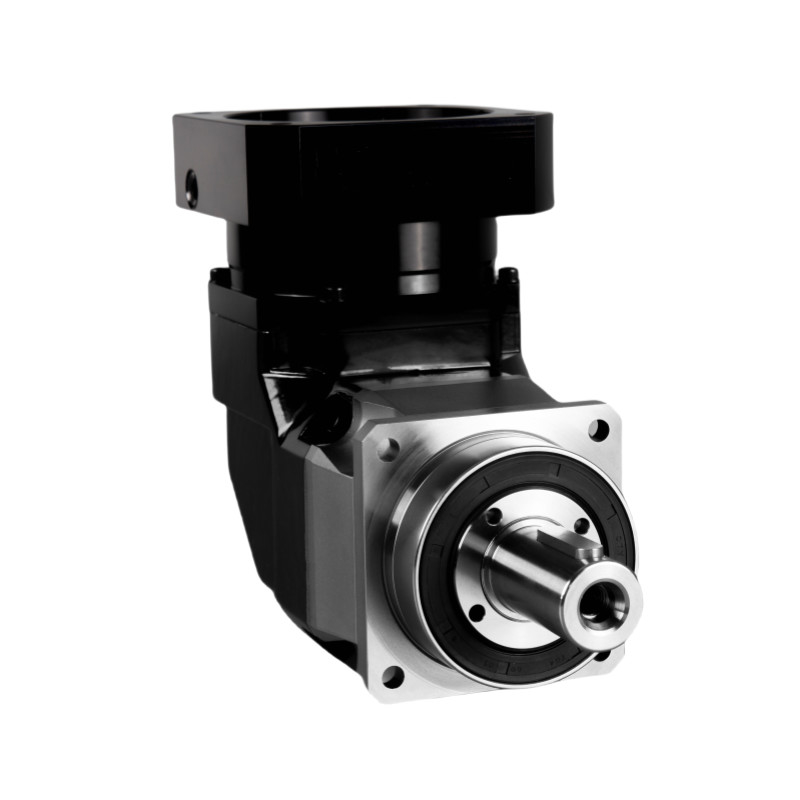

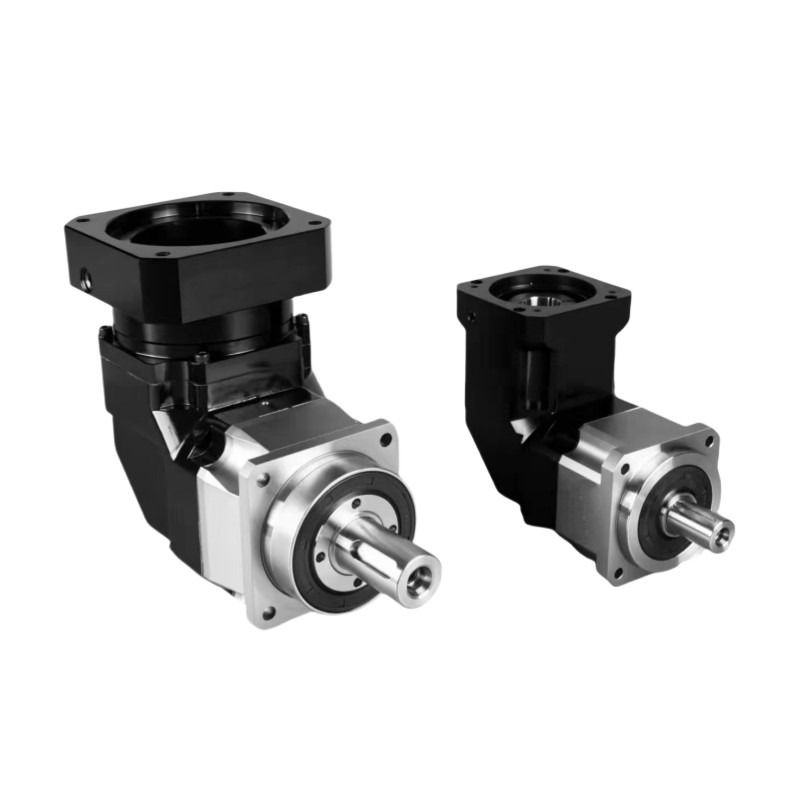

Name: Jednoszytowy zintegrowany planetarny reduktor prędkości
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Skrzynki biegów planetarnych serii NFR
Availability: InStock

Do domu > produkty > Reduktor planetarny >

Jednoszytowy zintegrowany planetarny reduktor prędkości

Reduktor prędkości planetarnej pojedynczego wału

zreduktorem planetarnego biegu

Precyzyjna redukcja planetarna pojedynczego wału

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Skrzynki biegów planetarnych serii NFR

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Skrzynki biegów planetarnych serii NFR

Model:

NFR075, NFR100, NFR140, NFR180, NFR220, NFR250

Stosunek:

3 do 200

Ultraprecyzyjny luz:

≤4 min łuku

Człon:

Pojedynczy podwójny

wydajność:

≥95%

Żywotność usługi:

20000 godzin

praca ciągła:

10000 godzin

Smarowanie:

Smar syntetyczny

Klasa ochrony:

IP65

Temperatura pracy:

-10 ℃ -90 ℃

Zastosowanie:

obrabiarka, manipulator, spawanie, automatyzacja niestandardowa, sprzęt poligraficzny, produkcja sam

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę

Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę

Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę

Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Specyfikacja		Numer segmentu	Wskaźnik	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Narysowany moment wyjściowy	Nm	pojedynczy	3	130	220	330	890	1350	2380
			4	150	300	560	1100	2000	3050
			5	160	340	610	1180	2050	3200
			6	150	300	600	1100	1900	2850
			7	150	290	560	1000	1600	2850
			8	130	250	550	960	1550	2500
			10	110	220	460	950	1250	1850
			14	150	290	560	1000	1600	2850
			16	130	250	550	960	1550	2500
			20	110	220	460	950	1250	1850
		podwójne	15	130	220	330	890	1350	2380
			16	150	300	560	1100	2000	3050
			20	150	300	560	1100	2000	3050
			25	160	340	610	1180	2050	3200
			30	150	300	600	1100	1900	2850
			35	150	300	560	1000	1700	2850
			40	130	250	560	950	1600	2750
			45	/	/	460	/	/	/
			50	160	310	610	1180	2000	3100
			60	150	300	560	1050	1700	2850
			70	150	290	560	1000	1600	2800
			80	130	250	550	950	/	/
			100	110	220	460	950	1250	1850
			120	150	300	600	1100	1900	2850
			140	150	290	560	1000	1600	2850
			160	130	250	550	960	1550	2500
			200	110	220	460	950	1250	1850
Inercja obrotowa	Kg.cm3	pojedynczy	3	2.25	6.84	23.40	68.90	152.09	280.86
			4	2.25	6.84	23.40	68.90	152.09	280.86
			5	2.25	6.84	23.40	68.90	152.09	280.86
			6	2.25	6.84	23.40	68.90	152.09	280.86
			7	2.25	6.84	23.40	68.90	152.09	280.86
			8	2.25	6.84	23.40	68.90	152.09	280.86
			10	2.25	6.84	23.40	68.90	145.82	270.07
			14	1.87	6.25	21.80	65.60	145.82	270.07
			16	1.87	6.25	21.80	65.60	145.82	270.07
			20	1.87	6.25	21.80	65.60	145.82	270.07
		podwójne	15	0.35	2.25	6.84	23.40	68.90	152.09
			16	0.35	2.25	6.84	23.40	68.90	152.09
			20	0.35	2.25	6.84	23.40	68.90	152.09
			25	0.35	2.25	6.84	23.40	68.90	152.09
			30	0.35	2.25	6.84	23.40	68.90	152.09
			35	0.35	2.25	6.84	23.40	68.90	152.09
			40	0.35	2.25	6.84	23.40	68.90	152.09
			45	/	/	6.84	/	/	/
			50	0.35	2.25	6.84	23.40	68.90	152.09
			60	0.35	2.25	6.84	23.40	68.90	152.09
			70	0.35	2.25	6.84	23.40	68.90	152.09
			80	0.35	2.25	6.84	23.40	/	/
			100	0.35	2.25	6.84	23.40	68.90	152.09
			120	0.31	1.87	6.25	21.80	65.60	145.82
			140	0.31	1.87	6.25	21.80	65.60	145.82
			160	0.31	1.87	6.25	21.80	65.60	145.82
			200	0.31	1.87	6.25	21.80	65.60	145.82

Jednoszytowy zintegrowany planetarny reduktor prędkości 2

Tabela parametrów		Numer segmentu	Wskaźnik	NFR075	NFR100	NFR140	NFR180	NFR220	NFR250
Maksymalny moment przyspieszenia	Nm	1,2	3 ~ 200	10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania	Nm	1,2	3 ~ 200	3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia	rmp	1	3 ~ 20	4000	4000	3000	3000	2000	1500
Nominalna prędkość wejścia	rmp	2	15 ~ 200	4500	4000	3000	3000	2000	2500
Maksymalna prędkość wejścia	rmp	1	3 ~ 20	8000	8000	6000	6000	4000	2500
Maksymalna prędkość wejścia	rmp	2	15 ~ 200	8000	8000	6000	6000	4000	4000
Ultraprecyzyjna reakcja.	arcmin	1	3 ~ 20	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Ultraprecyzyjna reakcja.	arcmin	2	15 ~ 200	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Dokładna reakcja	arcmin	1	3 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Dokładna reakcja	arcmin	2	15 ~ 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standardowa reakcja	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standardowa reakcja	arcmin	2	15 ~ 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Sztywność orzonalna	Nm/arcmin	1,2	3 ~ 200	14	31	57	182	400	580
Maksymalna siła promieniowa	N	1,2	3 ~ 200	4800	9450	15200	23000	34000	58000
Maksymalna siła osiowa	N	1,2	3 ~ 200	3800	6250	12000	14500	23000	59000
Moment nachylenia	Nm	1,2	3 ~ 200	365	990	1900	2870	5550	8500
Życie w służbie	H.R.	1,2	3 ~ 200	20000h ((kontynuacja 10000h)
Efektywność	%	1	3 ~ 20	≥ 95%
Efektywność	%	2	15 ~ 200	≥92%
Waga	kg	1	3 ~ 20	6.4	13.9	23.7	50.0	83.0	100.3
Waga	kg	2	15 ~ 200	7.8	15.1	26.7	54.0	95.0	125.3
Temperatura pracy	°C	1,2	3 ~ 200	-10°C-90°C
Zmiany węgla		1,2	3 ~ 200	Tłuszcz syntetyczny
Klasa ochrony		1,2	3 ~ 200	IP65
Pozycja montażu		1,2	3 ~ 200	Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	1	3 ~ 20	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	2	15 ~ 200	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74	≤ 75
