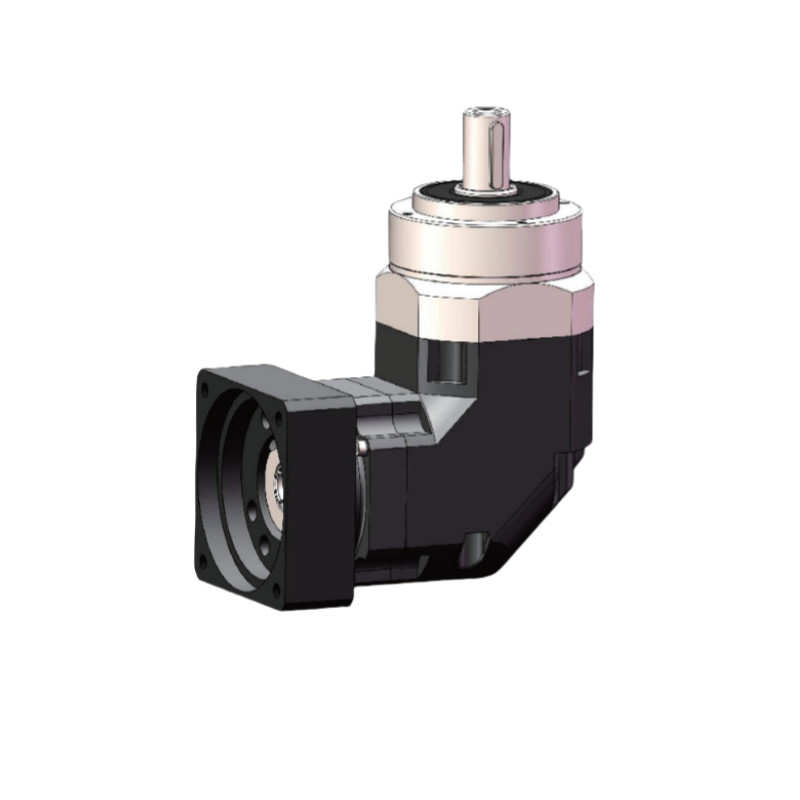

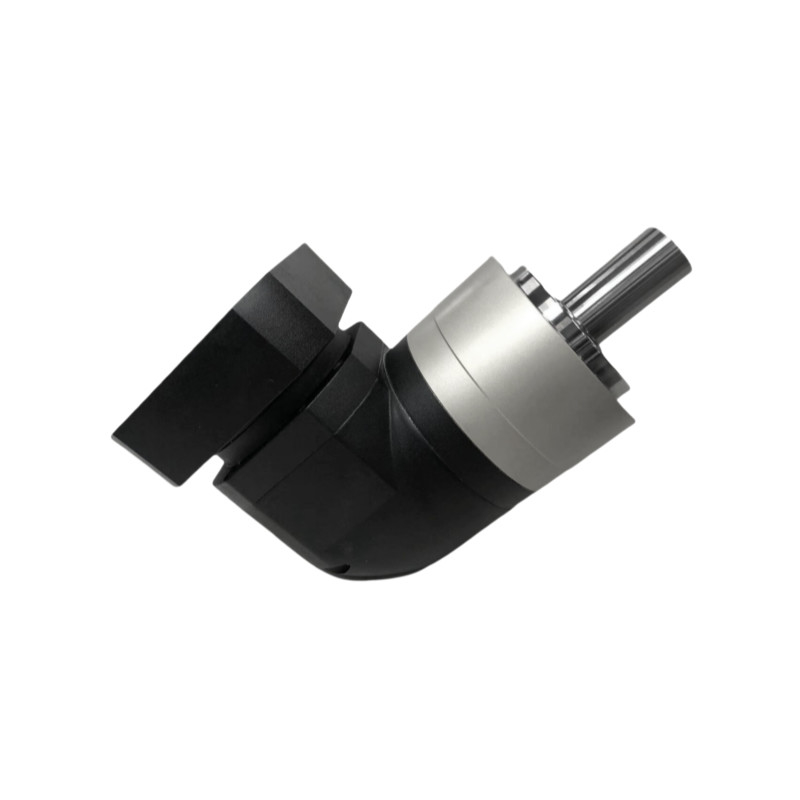

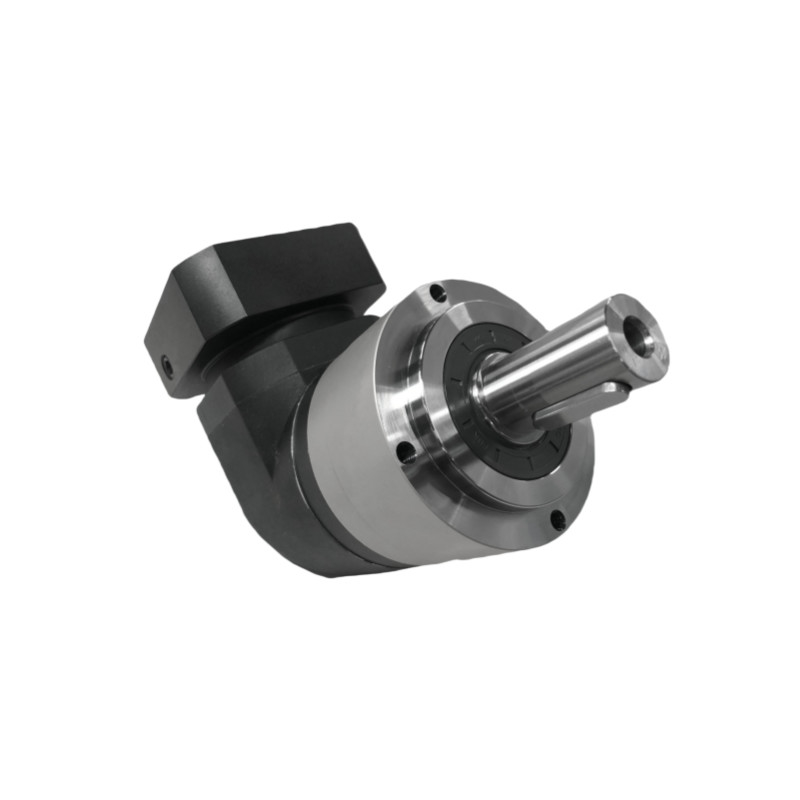

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Precyzyjna skrzynia biegów równego kąta z otworem pustym

ODM skrzynia biegów rogu w prostym kącie

Skrzynia biegów z dwoma wałami pod kątem prawym

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Przekładnie planetarne serii NER

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Przekładnie planetarne serii NER

Model:

NER070, NER090, NER120, NER155, NER205, NER235

Stosunek:

3 do 200

Człon:

Pojedynczy podwójny

wydajność:

≥95%

Żywotność usługi:

20000 godzin

Maksymalny moment przyspieszający:

1,8-krotność znamionowego wyjściowego momentu obrotowego

Klasa ochrony:

IP65

Temperatura pracy:

-10 ℃ -90 ℃

Standardowy luz:

≤7 min łuku

Ultraprecyzyjny luz:

≤4 min łuku

Zastosowanie:

cięcie laserowe, manipulator, sprzęt drukarski, produkcja samochodów, przemysł farmaceutyczny

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę

Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę

Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę

Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Nazwa produktu: Precyzyjna skrzynia biegów planetarnych
Seria produktów: seria NER
Cechy: Cicha obsługa, wysoka precyzja, bezobsługa, duże obciążenie, niski poziom hałasu
Opis produktu:
● Zintegrowana koncepcja konstrukcyjna z wytrzymałymi łożyskami zapewnia trwałość i wydajność samego produktu
● Dostępne są różne pomysły wyjściowe, takie jak wyjście wału, kołnierz i przekładnia.
● 1 minuta łukowa ≤ 3 minuty łukowe ≤ 3 minuty łukowe
● Wskaźniki redukcji od 3 do 200
● Konstrukcja ramy: zwiększa moment obrotowy i optymalizuje przenoszenie mocy
● Optymalizowany wybór uszczelnień olejowych: zmniejsza tarcie i efektywność przenoszenia laminu
● Klasa ochrony IP65
● Gwarancja: 1 rok

Specyfikacja		Numer segmentu	Wskaźnik	NER070	NER090	NER120	NER155	NER205	NER235
Narysowany moment wyjściowy	Nm	pojedynczy	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
			14	45	130	280	520	1040	1710
			16	40	110	240	470	950	1520
			20	35	95	210	420	850	1420
		podwójne	15	50	120	190	320	550	1080
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
			120	50	140	290	570	1040	1800
			140	45	130	280	520	1040	1710
			160	40	110	240	470	950	1520
			180	35	95	210	420	850	1420
			200	35	95	210	420	850	1420
Inercja obrotowa	Kg.cm3	pojedynczy	3	0.35	2.25	6.84	23.40	68.90	152.09
			4	0.35	2.25	6.84	23.40	68.90	152.09
			5	0.35	2.25	6.84	23.40	68.90	152.09
			6	0.35	2.25	6.84	23.40	68.90	152.09
			7	0.35	2.25	6.84	23.40	68.90	152.09
			8	0.35	2.25	6.84	23.40	68.90	152.09
			9	0.35	2.25	6.84	23.40	68.90	152.09
			10	0.35	2.25	6.84	23.40	68.90	145.82
			14	0.07	1.87	6.25	21.80	65.60	145.82
			16	0.07	1.87	6.25	21.80	65.60	145.82
			20	0.07	1.87	6.25	21.80	65.60	145.82
		podwójne	15	0.09	0.35	2.25	6.84	23.40	68.9
			25	0.09	0.35	2.25	6.84	23.40	68.90
			30	0.09	0.35	2.25	6.84	23.40	68.90
			35	0.09	0.35	2.25	6.84	23.40	68.90
			40	0.09	0.35	2.25	6.84	23.40	68.90
			45	0.09	0.35	2.25	6.84	23.40	68.90
			50	0.09	0.35	2.25	6.84	23.40	68.90
			60	0.09	0.35	2.25	6.84	23.40	68.90
			70	0.09	0.35	2.25	6.84	23.40	68.90
			80	0.09	0.35	2.25	6.84	23.40	68.90
			90	0.09	0.35	2.25	6.84	23.40	68.90
			100	0.09	0.35	2.25	6.84	23.40	68.90
			120	0.09	0.31	1.87	6.25	21.80	65.60
			140	0.09	0.31	1.87	6.25	21.80	65.60
			160	0.09	0.31	1.87	6.25	21.80	65.60
			180	0.09	0.31	1.87	6.25	21.80	65.60
			200	0.09	0.31	1.87	6.25	21.80	65.60

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM 2

Tabela parametrów		Numer segmentu	Wskaźnik	NER070	NER090	NER120	NER155	NER205	NER235
Maksymalny moment przyspieszenia	Nm	1,2	3 ~ 200	10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania	Nm	1,2	3 ~ 200	3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia	rmp	1	3 ~ 20	5000	4000	4000	3000	3000	2000
Nominalna prędkość wejścia	rmp	2	15 ~ 200	5000	4000	4000	3000	3000	2000
Maksymalna prędkość wejścia	rmp	1	3 ~ 20	10000	8000	8000	6000	6000	4000
Maksymalna prędkość wejścia	rmp	2	15 ~ 200	10000	8000	8000	6000	6000	4000
Ultraprecyzyjna reakcja.	arcmin	1	3 ~ 20	/	≤ 2	≤ 2	≤ 2	≤ 2	≤ 2
Ultraprecyzyjna reakcja.	arcmin	2	15 ~ 200	/	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Dokładna reakcja	arcmin	1	3 ~ 20	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4	≤ 4
Dokładna reakcja	arcmin	2	15 ~ 200	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Standardowa reakcja	arcmin	1	3 ~ 20	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6	≤ 6
Standardowa reakcja	arcmin	2	15 ~ 200	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9	≤ 9
Sztywność orzonalna	Nm/arcmin	1,2	3 ~ 200	8	14	27	52	148	305
Maksymalna siła promieniowa	N	1,2	3 ~ 200	1730	3250	7000	9600	14500	27800
Maksymalna siła osiowa	N	1,2	3 ~ 200	865	1625	3500	4800	7250	13900
Moment nachylenia	Nm	1,2	3 ~ 200	77	152	325	530	920	1840
Życie w służbie	H.R.	1,2	3 ~ 200	20000h ((kontynuacja 10000h)
Efektywność	%	1	3 ~ 20	≥ 95%
Efektywność	%	2	15 ~ 200	≥92%
Waga	kg	1	3 ~ 20	2.1	5.8	11.2	22.4	46.8	83.0
Waga	kg	2	15 ~ 200	2.0	4.6	11.1	21.8	43.7	95.0
Temperatura pracy	°C	1,2	3 ~ 200	-10°C-90°C
Zmiany węgla		1,2	3 ~ 200	Tłuszcz syntetyczny
Klasa ochrony		1,2	3 ~ 200	IP65
Pozycja montażu		1,2	3 ~ 200	Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	1	3 ~ 20	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	2	15 ~ 200	≤ 63	≤ 65	≤ 68	≤ 70	≤ 72	≤ 74
