Do domu > produkty > Reduktor planetarny >

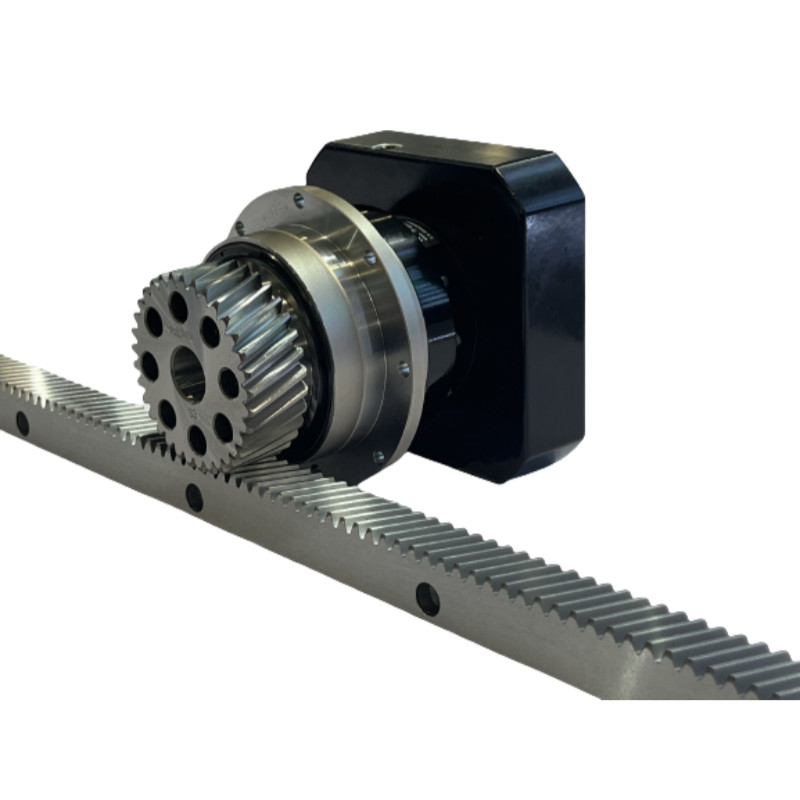

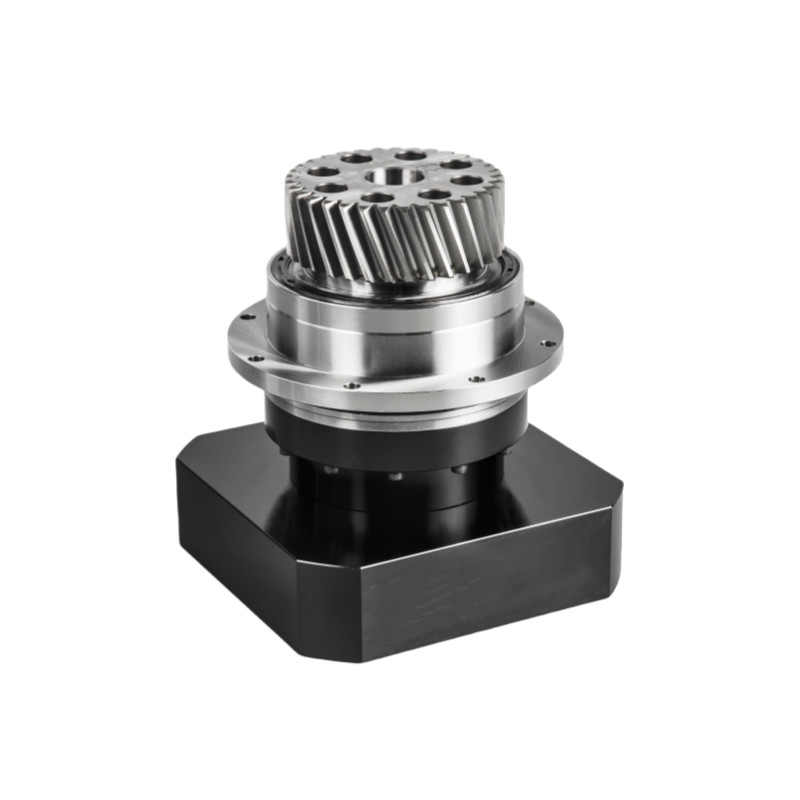

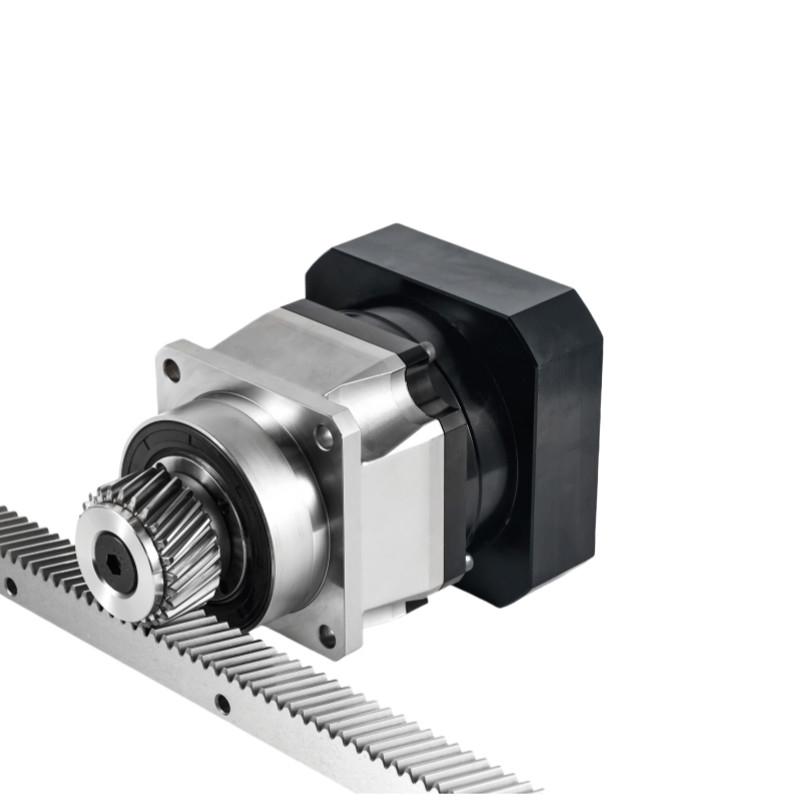

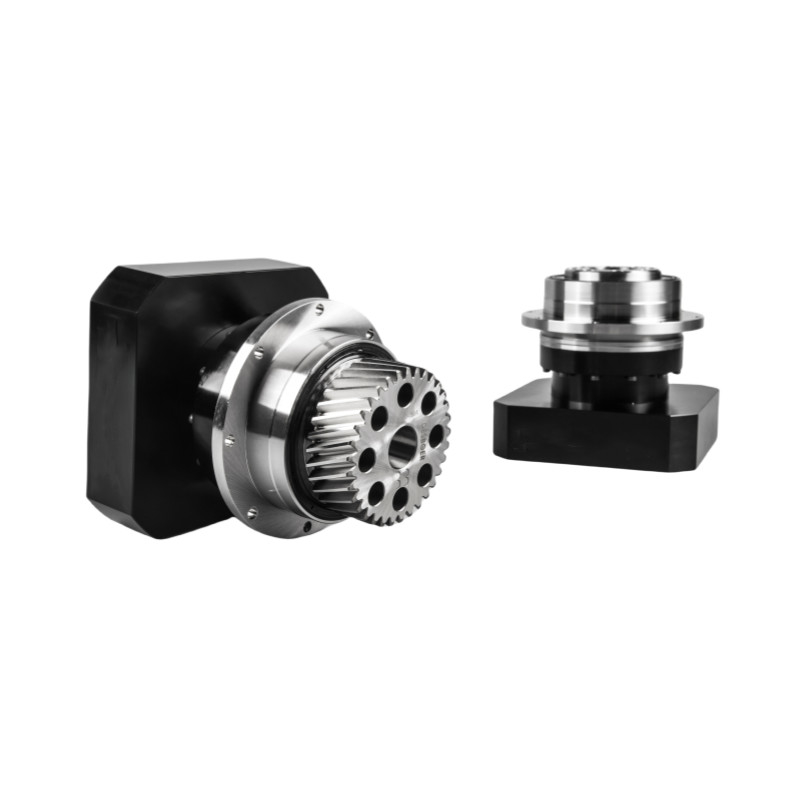

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości

Zestaw biegów zamontowany na wałku planetarium

Skrzynia biegów zamontowana na wałku Planetgear

Węzeł Zamontowany reduktor prędkości planetarycznego sprzętu

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Skrzynki biegów planetarnych serii ND ze stojakiem

Skontaktuj się z nami
Poproś o wycenę
Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości
Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości
Szczegóły produktu
Produkt:
Skrzynki biegów planetarnych serii ND ze stojakiem
Model:
ND047, NDS064, ND064, NDS090, ND090, NDV110, NDV140, NDV200, NDV255, NDV285
Stosunek:
4 do 100
Człon:
Pojedynczy podwójny
wydajność:
≥97%
Żywotność usługi:
20000 godzin
praca ciągła:
10000 godzin
Reakcja:
P0, P1, P2
Klasa ochrony:
IP65
Temperatura pracy:
-30 ℃ -90 ℃
Zastosowanie:
obrabiarka, manipulator, sprzęt drukarski, produkcja samochodów
Gwarancja:
1 rok
Warunki płatności i wysyłki
Minimalne zamówienie
1 SET
Cena
To Be Negotiated
Szczegóły pakowania
Pudełka
Czas dostawy
3-4 tygodnie
Zasady płatności
T/T
Możliwość Supply
20000 zestawów miesięcznie
ZAŁĄCZONE PRODUKTY
Dobra cena. Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja w Internecie Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę
Dobra cena. ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny w Internecie Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę
Dobra cena. Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM w Internecie Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę
Dobra cena. Przekaz mocy skrzynia biegów pod prawym kątem w Internecie Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę
Skontaktuj się z nami
Skontaktuj się teraz
Opis produktu

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 0Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 1

Cechy

Bezgłębny ruchZęby spiralne przyczyniają się do zmniejszenia drgań i hałasu.

Wysoka precyzjaSOdpowiedź Tandarda to 3 minuty łukowe, idealnie nadające się do precyzyjnej kontroli.

Wysoka sztywność i moment obrotowyWysoka sztywność i wysoki moment obrotowy zostały osiągnięte przez łożyska rolkowe bez klatek.

Połączenie adaptera-płaszczaGeneralność ruchowa.

Tłuszcz o wysokiej lepkościDoskonałe rozwiązanie z użyciem wysokiej lepkości tłuszczu anty-separacji.

Bez obsługi technicznejNie ma potrzeby wymiany tłuszczu przez całe życie urządzenia.

Specyfikacja Numer segmentu Wskaźnik ND047 NDS064 ND064 NDS090 ND090 NDV110 NDV140 NDV200 NDV255 NDV285
Narysowany moment wyjściowy Nm pojedynczy 4 22 45 45 110 130 280 560 1100 2200 3600
5 25 55 55 145 160 340 610 1300 2200 3300
7 20 48 48 125 130 300 560 1200 2000 2900
8 / / / 95 100 250 550 1100 1700 2850
10 15 40 40 95 100 220 460 950 1400 1900
podwójne 16 22 45 45 110 130 280 560 1100 2200 3600
20 22 45 45 110 130 280 560 1100 2000 3600
25 25 60 60 145 160 350 610 1300 2200 3300
30 / / / / / / / / / 3100
35 20 50 50 125 140 310 560 1200 1200 3000
40 18 50 50 110 120 280 560 1200 1800 /
50 18 55 55 145 160 340 610 1300 2000 3300
60 / / 48 125 120 300 560 1200 1800 2900
70 18 / 48 125 120 300 560 1100 1800 2900
80 / / / 95 100 / / / / /
90 / / 40 95 100 250 460 950 1500 2200
100 15 / 40 95 100 220 460 950 1400 1900
Inercja obrotowa Kg.cm3 pojedynczy 4 0.03 0.14 0.14 0.14 0.51 2.87 7.54 25.03 54.37 283.94
5 0.03 0.13 0.13 0.13 0.47 2.71 7.42 23.29 53.27 264.41
7 0.03 0.13 0.13 0.13 0.45 2.62 7.14 22.48 50.97 250.11
8 / / / / 0.45 2.62 7.14 22.48 50.84 245.35
10 0.03 0.13 0.13 0.13 0.44 2.57 7.03 22.51 50.56 241.30
podwójne 16 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
20 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
25 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
30 / / / / / / / / / 54.37
35 0.03 0.03 0.03 0.03 0.13 0.47 2.71 7.42 25.03 54.37
40 0.03 0.03 0.03 0.03 0.13 0.44 2.57 7.03 25.03 /
50 0.03 0.03 0.03 0.03 0.13 0.44 2.57 7.03 25.03 54.37
60 / / 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
70 0.03 / 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
80 / / / / 0.13 / / / / /
90 / / 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56
100 0.03 / 0.03 0.03 0.13 0.44 2.57 7.03 22.48 50.56



Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 2     Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 3

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 4     Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 5

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 6     Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 7

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 8     Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 9

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 10     Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 11

Zintegrowany wał planetarium, montowany skrzynia biegów Planetgear Reducer prędkości 12

Tabela parametrów Numer segmentu Wskaźnik ND047 NDS064 ND064 NDS090 ND090 NDV110 NDV140 NDV200 NDV255 NDV285
Maksymalny moment przyspieszenia Nm 1,2 10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania Nm 1,2 3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia rmp 1 4 ~ 10 5000 5000 5000 4000 4000 4000 3000 3000 2200 2000
2 16 ~ 100 5000 5000 5000 4000 4000 4000 3000 3000 3000 2200
Maksymalna prędkość wejścia rmp 1 4 ~ 10 10000 10000 10000 8000 8000 8000 6000 6000 4000 3500
2 16 ~ 100 10000 10000 10000 8000 8000 8000 6000 6000 4000 3500
Ultraprecyzyjna reakcja. arcmin 1 4 ~ 10 / / / ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 16 ~ 100 / / / / / ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
Dokładna reakcja arcmin 1 4 ~ 10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 16 ~ 100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Standardowa reakcja arcmin 1 4 ~ 10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 16 ~ 100 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Sztywność orzonalna Nm/arcmin 1,2 4 ~ 100 7 10 13 23 31 95 183 529 1030 1421
Maksymalna siła promieniowa N 1,2 4 ~ 100 1040 1700 2300 3800 4100 9400 15000 25600 42000 58000
Maksymalna siła osiowa N 1,2 4 ~ 100 690 850 1055 1900 2980 5600 9300 19000 33400 59000
Moment nachylenia Nm 1,2 4 ~ 100 55 65 94 106 198 482 1090 4030 6100 8500
Życie w służbie H.R. 1,2 16 ~ 100 20000h ((kontynuacja 10000h)
Efektywność % 1 4 ~ 10 ≥97%
% 2 16 ~ 100 ≥ 94%
Waga kg 1 4 ~ 10 0.7 1.2 1.2 1.2 3.0 5.6 11.9 31.6 56.1 99.6
kg 2 16 ~ 100 1.0 1.6 1.6 1.6 3.7 7.3 15.9 36.9 70.0 124.5
Temperatura pracy °C 1,2 4 ~ 100 -30°C-90°C
Zmiany węgla 　 1,2 4 ~ 100 Tłuszcz syntetyczny
Klasa ochrony 　 1,2 4 ~ 100 IP65
Pozycja montażu 　 1,2 4 ~ 100 Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia) dB ((A) 1 4 ~ 100 ≤ 56 ≤ 58 ≤ 58 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 73
2 16 ~ 100 ≤ 56 ≤ 58 ≤ 58 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70 ≤ 73
