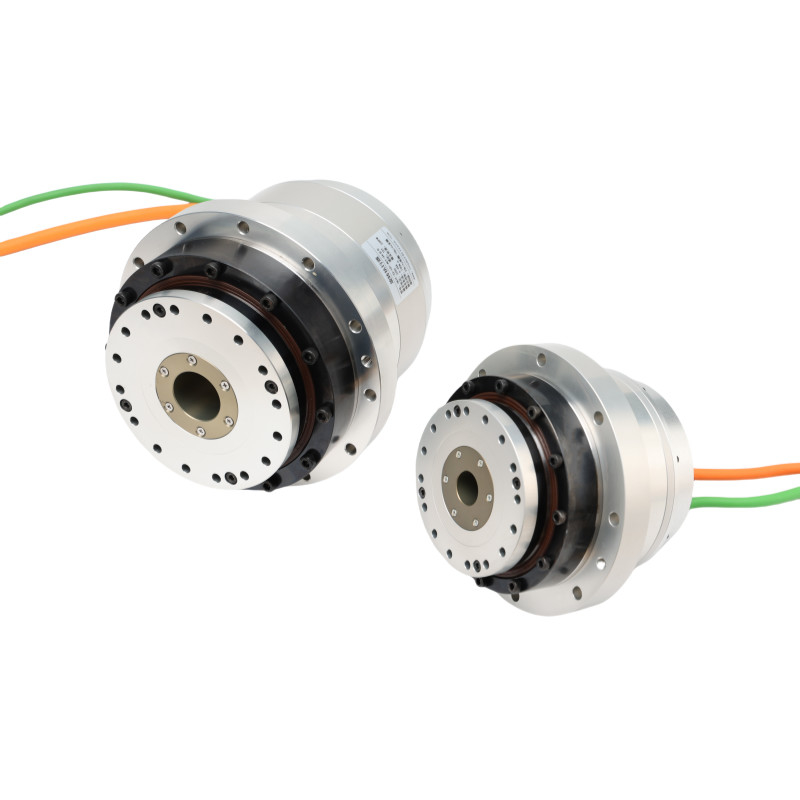

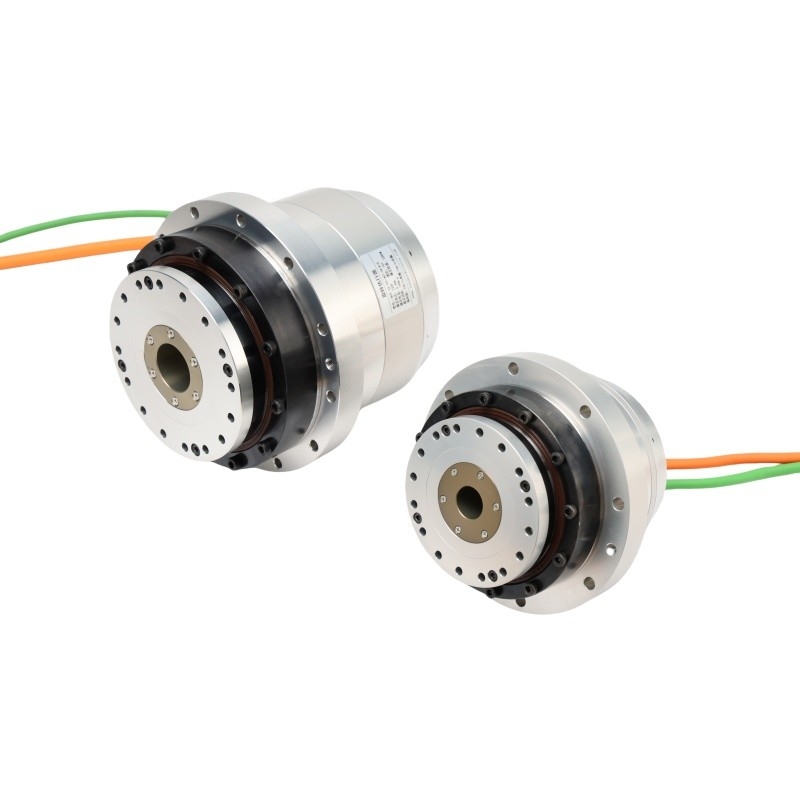

Flanged Hollow Shaft Harmonic Robot Arm Joint Motor Drive Servo Rotary Actuators

Silnik przegubowy ramienia robota z osłoną wgłębioną

silnik przegubowy ramienia robota Servo napędowe

Serwo silnik napędowy harmoniczny do rdzenia wnętrza

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Siłowniki obrotowe kołnierzowe serii HATF z bocznym wylotem

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Wykonujące obracające się urządzenia z serii HATF Model 14

Współczynnik redukcji:

51:1, 81:1, 101:1

Numer modelu:

Typ enkodera:

Enkoder absolutny

Liczba biegunów silnika:

Waga:

2 kg (z hamulcem), 1,66 kg (bez hamulca)

Kluczowe cechy:

Niski poziom hałasu, zerowy luz, wał drążony

Zaprojektuj życie:

10000 godzin

Stopnie ochrony:

Całkowicie zamknięty typ z chłodzeniem własnym (IP65)

Wytrzymałość dielektryczna:

AC1500V/1 minuta

Rezystancja izolacji:

Ponad 100MΩ(500V DC)

Klasa izolacji:

Zastosowanie:

Robot humanoidalny, Precyzyjne obrabiarki CNC, Sprzęt do polerowania szkła, Robot humanoidalny, Sprz

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

HAT Series Rotary Hollow Shaft Actuators Integrated With Power Harmonic Servo Drive

Najlepszą cenę

Wideo

Zero odwrotnego odruchu duży, pusty wał obrotowy aktuator robotowy stawy HAMF serii

Najlepszą cenę

Wideo

ODM Górny układ sterowania wałem Robot Arm Joint Motor do laserowej maszyny do cięcia

Najlepszą cenę

Wideo

Aktor napędowy harmonijny do wału pustego Motor ramienia robotycznego serii HAMF

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wykonujące z płaszczykami obracające się w układzie otwornym serii HATF Model 14

Name: Flanged Hollow Shaft Harmonic Robot Arm Joint Motor Drive Servo Rotary Actuators
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Siłowniki obrotowe kołnierzowe serii HATF z bocznym wylotem
Availability: InStock

Charakterystyka produktu

Zero sprzeciwu

Prawie zero reakcji z powodu doskonałych właściwości reduktoru harmonicznego i sztywności silnika.

Niski poziom hałasu

Każdy silnik jest indywidualnie badany przed wysyłką w celu zapewnienia niskiej wibracji i niskiego hałasu działania zintegrowanej jednostki harmonii.

Bez utrzymania

Nie wymaga regularnej konserwacji i nie wymaga wymiany smaru podczas użytkowania.

Włókno puste

Wewnętrzny przejście umożliwia wygodne przemieszczanie kabli, węży powietrznych itp.

Przystępne dla użytkownika

Łatwy w montażu, kompatybilny ze standardowymi sterownikami na rynku i gotowy do użycia.

Tabela parametrów HATF

Seria HATF			14
Współczynnik redukcji			51	81	101
220VAC	Najwyższy moment obrotowy	N·m	23	29	34
	Moment obrotowy nominalny	N·m	8.6	13.5	13.5
	Maksymalna prędkość	obroty / min	118	74	59
	Prędkość nominalna	obroty / min	59	37	30
	Maksymalny prąd	Zbroje	2.09	1.66	1.56
	Prąd nominalny	Zbroje	0.78	0.77	0.62
	Stała momentu obrotowego	N m/Ramiona	11.02	17.5	21.82
	Oporność fazowa	Ohm ((20°C)	7.5
	Indukcja fazowa	mH	11.5
	Wsteczne EMF	Vrms/krpm	25
48VDC	Najwyższy moment obrotowy	N·m	23	29	34
	Moment obrotowy nominalny	N·m	8.6	13.5	13.5
	Maksymalna prędkość	obroty / min	98	62	50
	Prędkość nominalna	obroty / min	59	37	30
	Maksymalny prąd	Zbroje	5.12	4.07	3.83
	Prąd nominalny	Zbroje	1.92	1.89	1.52
	Stała momentu obrotowego	N m/Ramiona	4.49	7.13	8.89
	Oporność fazowa	Ohm ((20°C)	0.85
	Indukcja fazowa	mH	1
	Wsteczne EMF	Vrms/krpm	6.5
Absolute Encoder	Rodzaj kodera		Koder absolutny
	Rozdzielczość (jednorazowe obroty silnika)	trochę	23,24 bitów
	Silnik licznik wielokrotności	trochę	16
Jednoręczna dokładność pozycji		Sekcja łukowa	≤ 90	≤ 80	≤ 70
Powtarzalność dokładności pozycjonowania		Sekcja łukowa	≤ 15	≤ 10	≤ 10
Sztywność przewracania		x104 N·m /rad	8
sztywność torsyjna		x104 N·m /rad	0.46	0.6
Moment bezwładności	Bez hamulca	kg*m2	3.6*10^-5
Moment bezwładności	Z hamulcem	kg*m2	3.7*10^-5
Masę	Bez hamulca	Kilogramowo	1.66
Masę	Z hamulcem	Kilogramowo	2
Liczba słupów silnika		Włóczęga	16
Warunki otoczenia			Temperatura pracy: 0~40°C Temperatura przechowywania: -20~60°C wilgotność operacyjna/wilgotność magazynowa: 20~80% RH (bez kondensacji) Odporność drgań: 24,5 m/s2 (częstotliwość: 10~400 Hz) Brak pyłu lub proszku metalowego, gazów żrących, gazów łatwopalnych, mgły olejowej i innych zastosowań w pomieszczeniach zamkniętych, unikaj bezpośredniego światła słonecznego Poniżej 1000 m wysokości
Izolacja silnika			Oporność izolacyjna: większa niż 100MΩ ((DC500V)
			Siła dielektryczna: AC1500V/ 1 minuta
			Klasa izolacji: F
Stopień ochrony			Typ całkowicie zamknięty, samochłodzony (IP65)

Flanged Hollow Shaft Harmonic Robot Arm Joint Motor Drive Servo Rotary Actuators 0

Szczegółowe obrazy

Obszar zastosowania


Robot przemysłowy	Urządzenia medyczne	Robot humanoidalny

Maszyny optyczne	Powietrzno-kosmiczne	Maszyny CNC
