Wykonujący silnik serwo silnik silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika

Wykonujący silnik serwo silnik silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika

Name: Wykonujący silnik serwo silnik silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika serwo silnika
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Wylot boczny Aktuatory obrotowe z paskami serii HASF
Availability: InStock

Silnik serwo silnik napędowy o wysokim momentu obrotowym

silnik serwomocu napędu harmonijnego

Wykonawca harmonijny HASF

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Wylot boczny Aktuatory obrotowe z paskami serii HASF

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Siłowniki obrotowe model 17 serii HASF

Współczynnik redukcji:

51:1, 81:1, 101:1, 121:1

Numer modelu:

Typ enkodera:

Enkoder absolutny

Liczba biegunów silnika:

Zastosowanie:

Automatyka 3C, Precyzyjne obrabiarki CNC, Sprzęt do polerowania szkła, Robot humanoidalny, Sprzęt la

Waga z hamulcem:

20,8 kg

Waga bez hamulca:

2,2 kg

Kluczowe cechy:

Wysoka wydajność, długa żywotność

Zaprojektuj życie:

10000 godzin

Stopnie ochrony:

Całkowicie zamknięty typ z chłodzeniem własnym (IP65)

Wytrzymałość dielektryczna:

AC1500V/1 minuta

Rezystancja izolacji:

Ponad 100MΩ(500V DC)

Klasa izolacji:

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

HAT Series Rotary Hollow Shaft Actuators Integrated With Power Harmonic Servo Drive

Najlepszą cenę

Wideo

Zero odwrotnego odruchu duży, pusty wał obrotowy aktuator robotowy stawy HAMF serii

Najlepszą cenę

Wideo

ODM Górny układ sterowania wałem Robot Arm Joint Motor do laserowej maszyny do cięcia

Najlepszą cenę

Wideo

Aktor napędowy harmonijny do wału pustego Motor ramienia robotycznego serii HAMF

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

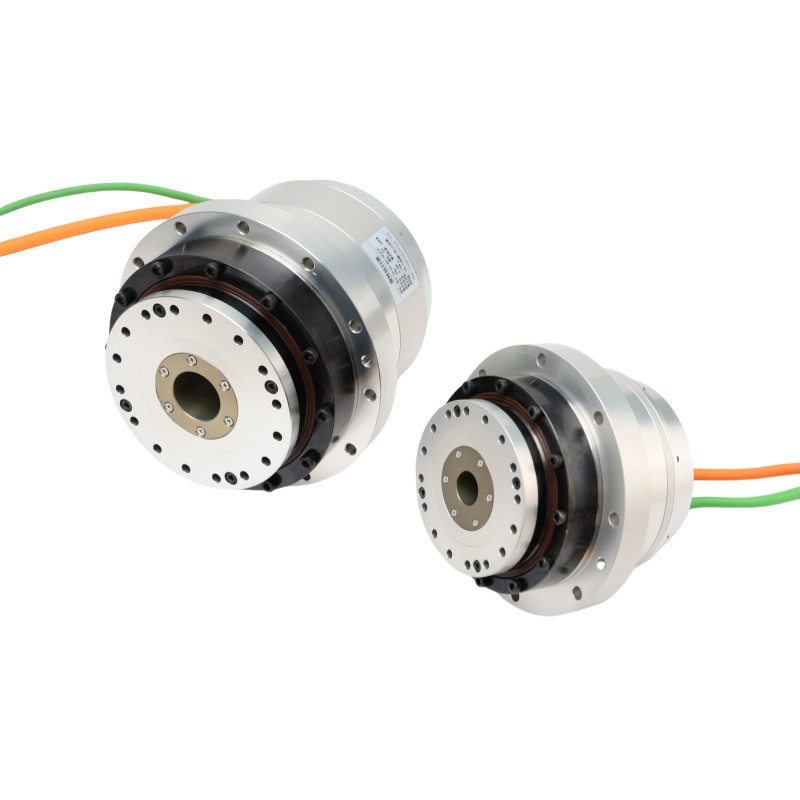

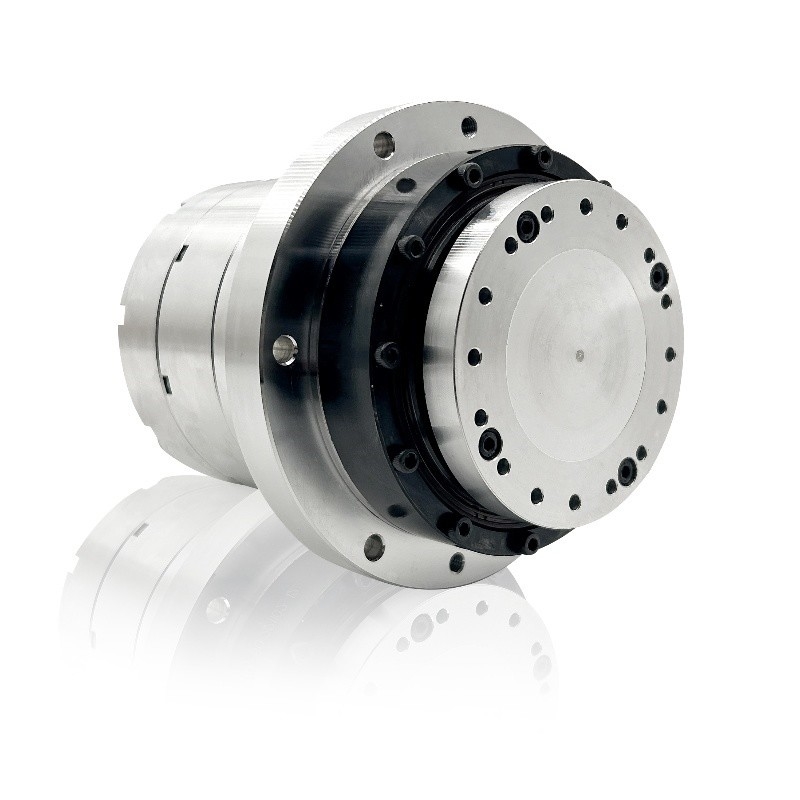

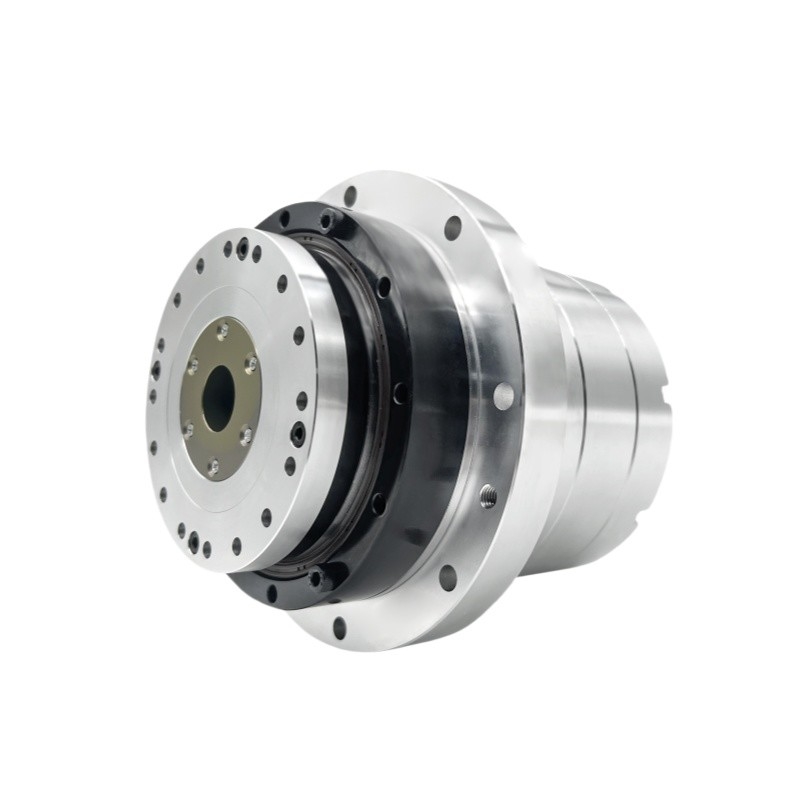

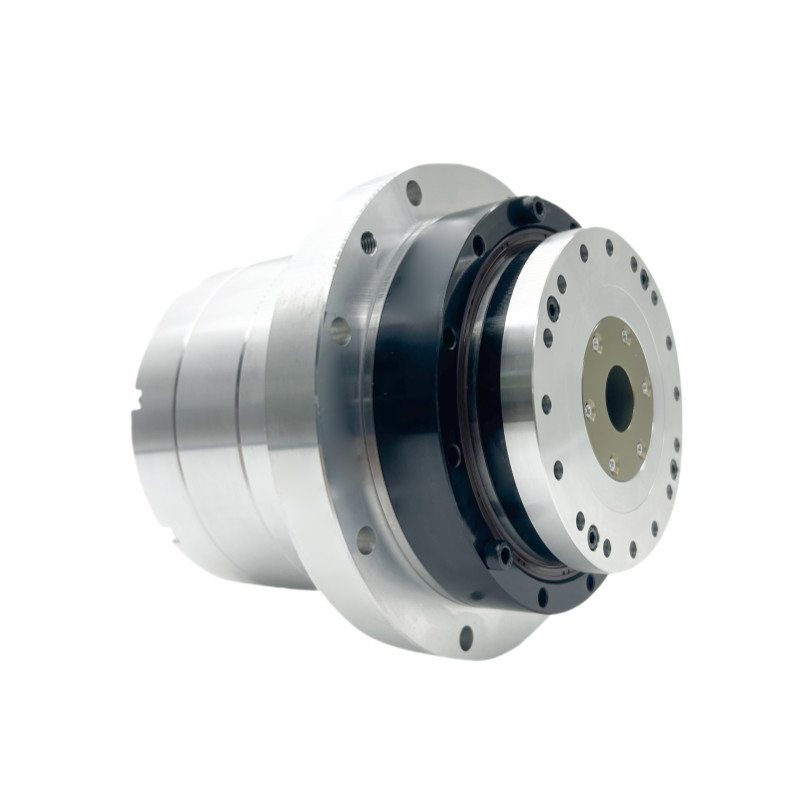

Wysoki moment obrotowy i bezobsługowy układ obrotowy HASF serii 17

Charakterystyka produktu

Projekt zintegrowany

Łączy w sobie reduktor harmoniczny o wysokim momentu obrotowym, silnik z napędem bezpośrednim oraz opcjonalny wielobrotny koder absolutny z osą pustą do zastosowań optycznych.

Zero sprzeciwu

Prawie zero reakcji z powodu doskonałych właściwości reduktoru harmonicznego i sztywności silnika.

Niski poziom hałasu

Każdy silnik jest indywidualnie badany przed wysyłką w celu zapewnienia niskiej wibracji i niskiego hałasu działania zintegrowanej jednostki harmonii.

Bez utrzymania

Nie wymaga regularnej konserwacji i nie wymaga wymiany smaru podczas użytkowania.

Tabela parametrów HASF

Seria HASF			17
Współczynnik redukcji			51	81	101	121
220VAC	Najwyższy moment obrotowy	N·m	42	53	66	66
	Moment obrotowy nominalny	N·m	27	33	49	49
	Maksymalna prędkość	obroty / min	98	62	50	41
	Prędkość nominalna	obroty / min	51	32	26	21
	Maksymalny prąd	Zbroje	3.68	2.92	2.92	2.44
	Prąd nominalny	Zbroje	2.36	1.82	2.17	1.81
	Stała momentu obrotowego	N m/Ramiona	11.42	18.14	22.62	27.1
	Oporność fazowa	Ohm ((20°C)	6.2
	Indukcja fazowa	mH	7.7
	Wsteczne EMF	Vrms/krpm	25
48VDC	Najwyższy moment obrotowy	N·m	42	53	66	66
	Moment obrotowy nominalny	N·m	32	33	49	49
	Maksymalna prędkość	obroty / min	86	54	44	36
	Prędkość nominalna	obroty / min	51	32	26	21
	Maksymalny prąd	Zbroje	9.36	7.44	7.43	6.2
	Prąd nominalny	Zbroje	7.13	4.63	5.51	4.6
	Stała momentu obrotowego	N m/Ramiona	4.49	7.13	8.89	10.65
	Oporność fazowa	Ohm ((20°C)	0.4
	Indukcja fazowa	mH	0.9
	Wsteczne EMF	Vrms/krpm	7.7
Absolute Encoder	Rodzaj kodera		Koder absolutny
	Rozdzielczość (jednorazowe obroty silnika)	trochę	23,24 bitów
	Silnik licznik wielokrotności	trochę	16
Jednoręczna dokładność pozycji		Sekcja łukowa	≤ 75	≤ 75	≤ 50	≤ 50
Powtarzalność dokładności pozycjonowania		Sekcja łukowa	≤ 15	≤ 10	≤ 10	≤ 10
Sztywność przewracania		x104 N·m /rad	15
sztywność torsyjna		x104 N·m /rad	1.07	1.3
Moment bezwładności	Bez hamulca	kg*m2	7.96*10^-5
Moment bezwładności	Z hamulcem	kg*m2	9.12*10^-5
Masę	Bez hamulca	Kilogramowo	2.2
Masę	Z hamulcem	Kilogramowo	2.8
Liczba słupów silnika		Włóczęga	16
Warunki otoczenia			Temperatura pracy: 0~40°C Temperatura przechowywania: -20~60°C wilgotność operacyjna/wilgotność magazynowa: 20~80% RH (bez kondensacji) Odporność drgań: 24,5 m/s2 (częstotliwość: 10~400 Hz) Brak pyłu lub proszku metalowego, gazów żrących, gazów łatwopalnych, mgły olejowej i innych zastosowań w pomieszczeniach zamkniętych, unikaj bezpośredniego światła słonecznego Poniżej 1000 m wysokości
Izolacja silnika			Oporność izolacyjna: większa niż 100MΩ ((DC500V)
			Siła dielektryczna: AC1500V/ 1 minuta
			Klasa izolacji: F
Stopień ochrony			Typ całkowicie zamknięty, samochłodzony (IP65)
