Name: Kompaktowy układ redukcyjny z napędem planetarnym
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Skrzynki biegów planetarnych serii ND ze stojakiem
Availability: InStock

Do domu > produkty > Reduktor planetarny >

Kompaktowy układ redukcyjny z napędem planetarnym

Kompaktowy planetarny reduktor biegów

Zmniejszacz biegów planetarnych wiatru napędowego

Kompaktowa skrzynia biegów wału napędowego

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Skrzynki biegów planetarnych serii ND ze stojakiem

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Skrzynki biegów planetarnych serii ND ze stojakiem

Model:

ND047, NDS064, ND064, NDS090, ND090, NDV110, NDV140, NDV200, NDV255, NDV285

Stosunek:

4 do 100

Człon:

Pojedynczy podwójny

wydajność:

≥97%

Żywotność usługi:

20000 godzin

praca ciągła:

10000 godzin

Reakcja:

P0, P1, P2

Klasa ochrony:

IP65

Temperatura pracy:

-30 ℃ -90 ℃

Zastosowanie:

Maszyny przemysłowe, robotyka, motoryzacja, przemysł lotniczy

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę

Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę

Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę

Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Zasada działania

System biegów planetarnych działa poprzez dystrybucję mocy wejściowej pomiędzy biegów słonecznych, biegów planetarnych i biegów obrotowych.

Sprzęt słoneczny przyjmuje moc wejściową i przekazuje ją do sprzętu planetarnego.
Planetaryczne zęby obracają się wokół własnej osi, a także wokół zębów słonecznych.
Zęby planetarne są utrzymywane w miejscu przez nośnik, który obraca się i zapewnia wyjście.
Sprzęt pierścieniowy pozostaje nieruchomy lub obraca się, w zależności od konstrukcji i zastosowania, i łączy się z sprzętami planetarnymi w celu utrzymania ustawienia i właściwego stosunku biegów.

Specyfikacja		Numer segmentu	Wskaźnik	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Narysowany moment wyjściowy	Nm	pojedynczy	4	22	45	45	110	130	280	560	1100	2200	3600
			5	25	55	55	145	160	340	610	1300	2200	3300
			7	20	48	48	125	130	300	560	1200	2000	2900
			8	/	/	/	95	100	250	550	1100	1700	2850
			10	15	40	40	95	100	220	460	950	1400	1900
		podwójne	16	22	45	45	110	130	280	560	1100	2200	3600
			20	22	45	45	110	130	280	560	1100	2000	3600
			25	25	60	60	145	160	350	610	1300	2200	3300
			30	/	/	/	/	/	/	/	/	/	3100
			35	20	50	50	125	140	310	560	1200	1200	3000
			40	18	50	50	110	120	280	560	1200	1800	/
			50	18	55	55	145	160	340	610	1300	2000	3300
			60	/	/	48	125	120	300	560	1200	1800	2900
			70	18	/	48	125	120	300	560	1100	1800	2900
			80	/	/	/	95	100	/	/	/	/	/
			90	/	/	40	95	100	250	460	950	1500	2200
			100	15	/	40	95	100	220	460	950	1400	1900
Inercja obrotowa	Kg.cm3	pojedynczy	4	0.03	0.14	0.14	0.14	0.51	2.87	7.54	25.03	54.37	283.94
			5	0.03	0.13	0.13	0.13	0.47	2.71	7.42	23.29	53.27	264.41
			7	0.03	0.13	0.13	0.13	0.45	2.62	7.14	22.48	50.97	250.11
			8	/	/	/	/	0.45	2.62	7.14	22.48	50.84	245.35
			10	0.03	0.13	0.13	0.13	0.44	2.57	7.03	22.51	50.56	241.30
		podwójne	16	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			20	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			25	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			30	/	/	/	/	/	/	/	/	/	54.37
			35	0.03	0.03	0.03	0.03	0.13	0.47	2.71	7.42	25.03	54.37
			40	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	/
			50	0.03	0.03	0.03	0.03	0.13	0.44	2.57	7.03	25.03	54.37
			60	/	/	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			70	0.03	/	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			80	/	/	/	/	0.13	/	/	/	/	/
			90	/	/	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56
			100	0.03	/	0.03	0.03	0.13	0.44	2.57	7.03	22.48	50.56

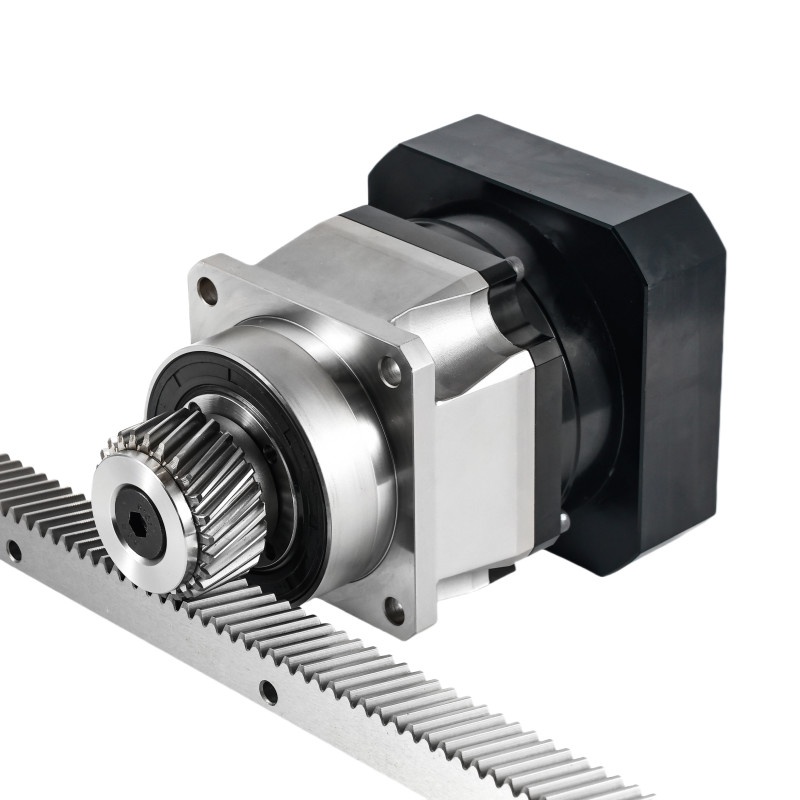

Kompaktowy układ redukcyjny z napędem planetarnym 2

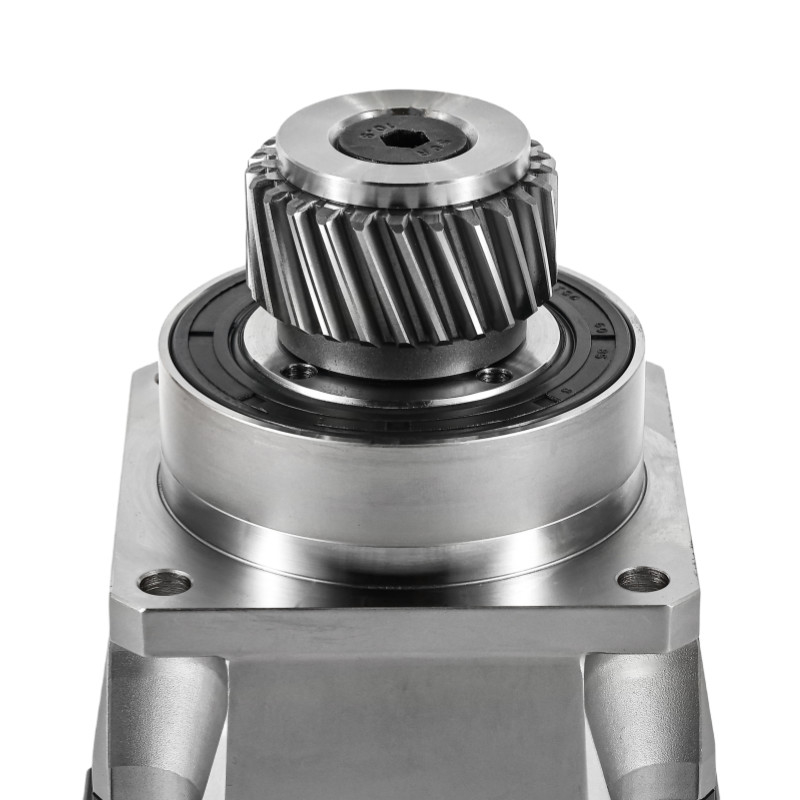

Kompaktowy układ redukcyjny z napędem planetarnym 4

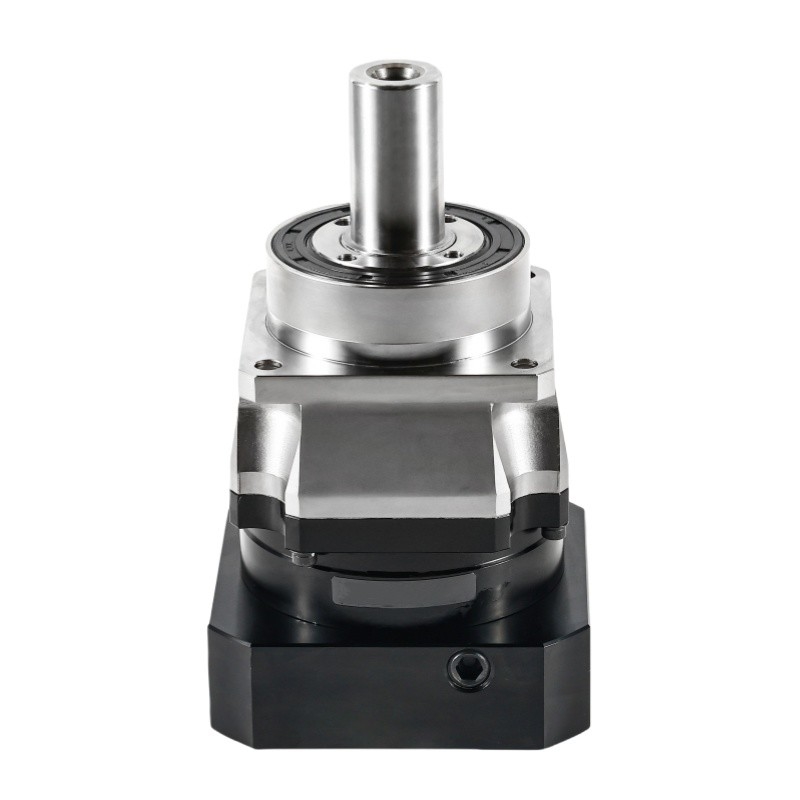

Kompaktowy układ redukcyjny z napędem planetarnym 6

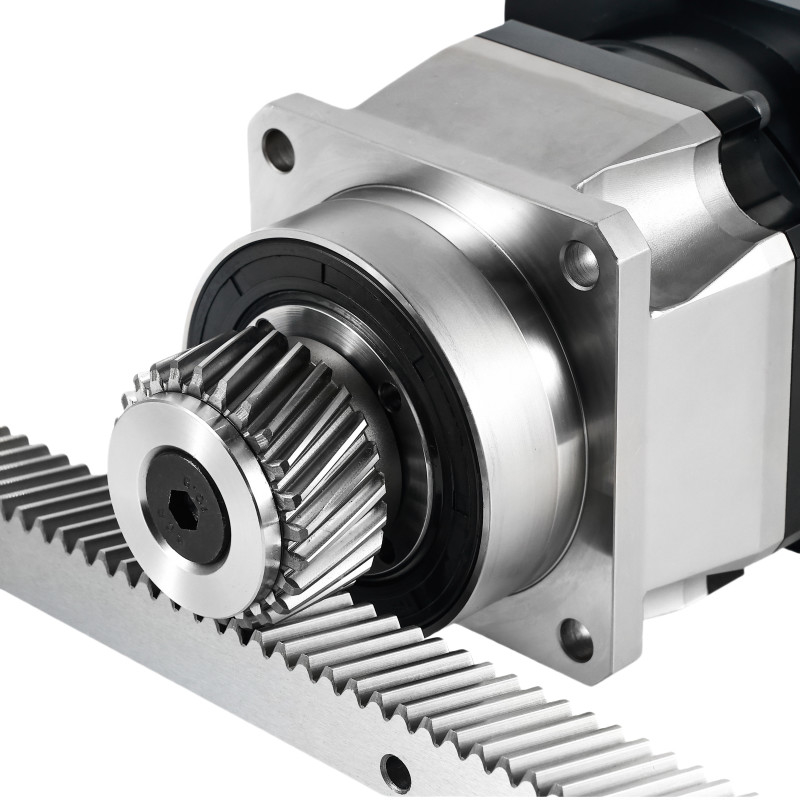

Kompaktowy układ redukcyjny z napędem planetarnym 8

Kompaktowy układ redukcyjny z napędem planetarnym 10

Kompaktowy układ redukcyjny z napędem planetarnym 12

Tabela parametrów		Numer segmentu	Wskaźnik	ND047	NDS064	ND064	NDS090	ND090	NDV110	NDV140	NDV200	NDV255	NDV285
Maksymalny moment przyspieszenia	Nm	1,2	10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania	Nm	1,2	3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia	rmp	1	4 ~ 10	5000	5000	5000	4000	4000	4000	3000	3000	2200	2000
Nominalna prędkość wejścia	rmp	2	16 ~ 100	5000	5000	5000	4000	4000	4000	3000	3000	3000	2200
Maksymalna prędkość wejścia	rmp	1	4 ~ 10	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Maksymalna prędkość wejścia	rmp	2	16 ~ 100	10000	10000	10000	8000	8000	8000	6000	6000	4000	3500
Ultraprecyzyjna reakcja.	arcmin	1	4 ~ 10	/	/	/	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Ultraprecyzyjna reakcja.	arcmin	2	16 ~ 100	/	/	/	/	/	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Dokładna reakcja	arcmin	1	4 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Dokładna reakcja	arcmin	2	16 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standardowa reakcja	arcmin	1	4 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standardowa reakcja	arcmin	2	16 ~ 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Sztywność orzonalna	Nm/arcmin	1,2	4 ~ 100	7	10	13	23	31	95	183	529	1030	1421
Maksymalna siła promieniowa	N	1,2	4 ~ 100	1040	1700	2300	3800	4100	9400	15000	25600	42000	58000
Maksymalna siła osiowa	N	1,2	4 ~ 100	690	850	1055	1900	2980	5600	9300	19000	33400	59000
Moment nachylenia	Nm	1,2	4 ~ 100	55	65	94	106	198	482	1090	4030	6100	8500
Życie w służbie	H.R.	1,2	16 ~ 100	20000h ((kontynuacja 10000h)
Efektywność	%	1	4 ~ 10	≥97%
Efektywność	%	2	16 ~ 100	≥ 94%
Waga	kg	1	4 ~ 10	0.7	1.2	1.2	1.2	3.0	5.6	11.9	31.6	56.1	99.6
Waga	kg	2	16 ~ 100	1.0	1.6	1.6	1.6	3.7	7.3	15.9	36.9	70.0	124.5
Temperatura pracy	°C	1,2	4 ~ 100	-30°C-90°C
Zmiany węgla		1,2	4 ~ 100	Tłuszcz syntetyczny
Klasa ochrony		1,2	4 ~ 100	IP65
Pozycja montażu		1,2	4 ~ 100	Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	1	4 ~ 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	2	16 ~ 100	≤ 56	≤ 58	≤ 58	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70	≤ 73
