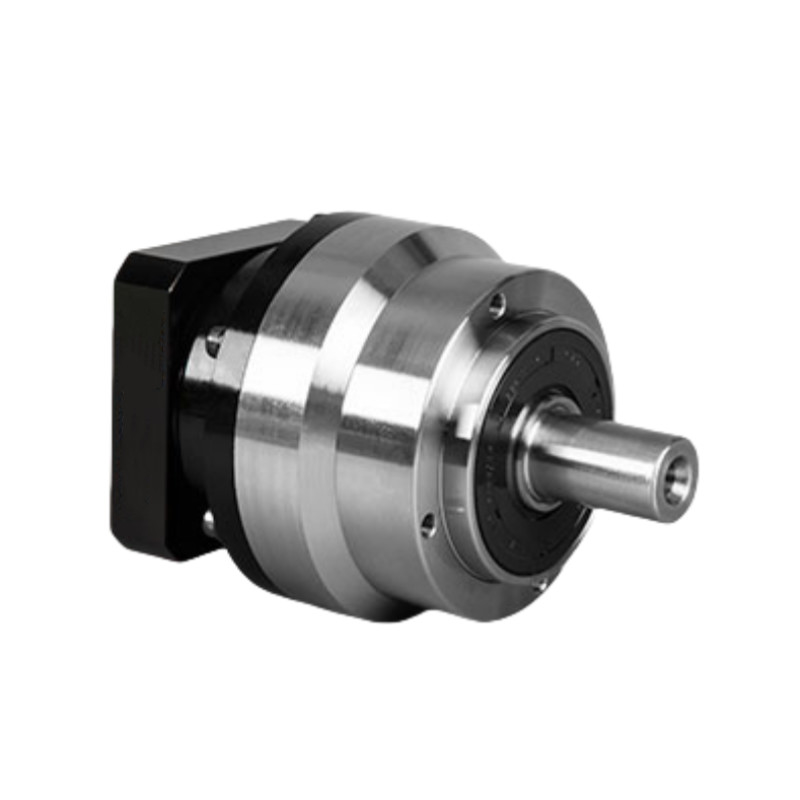

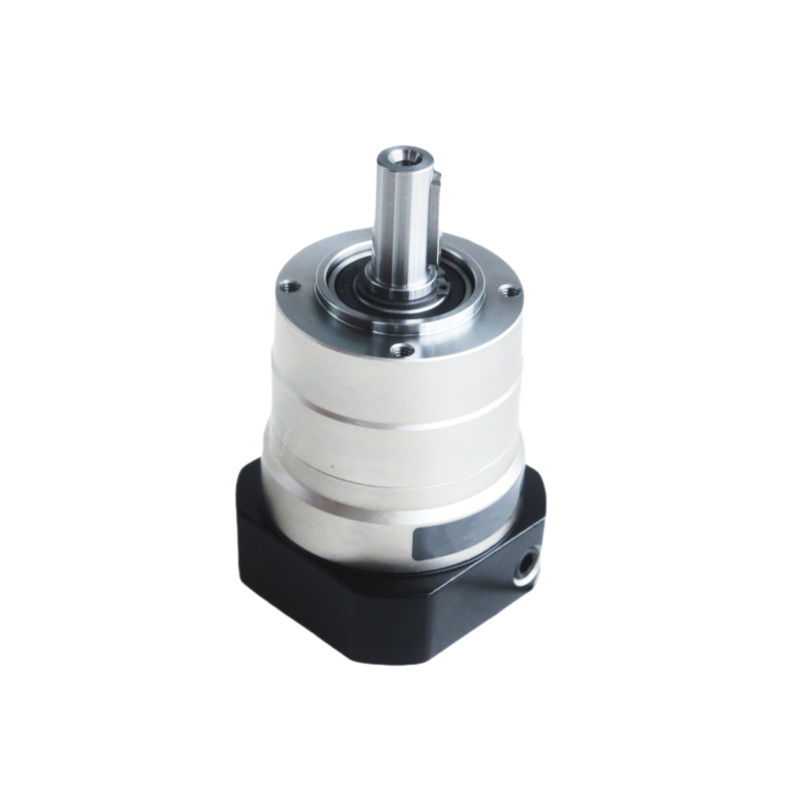

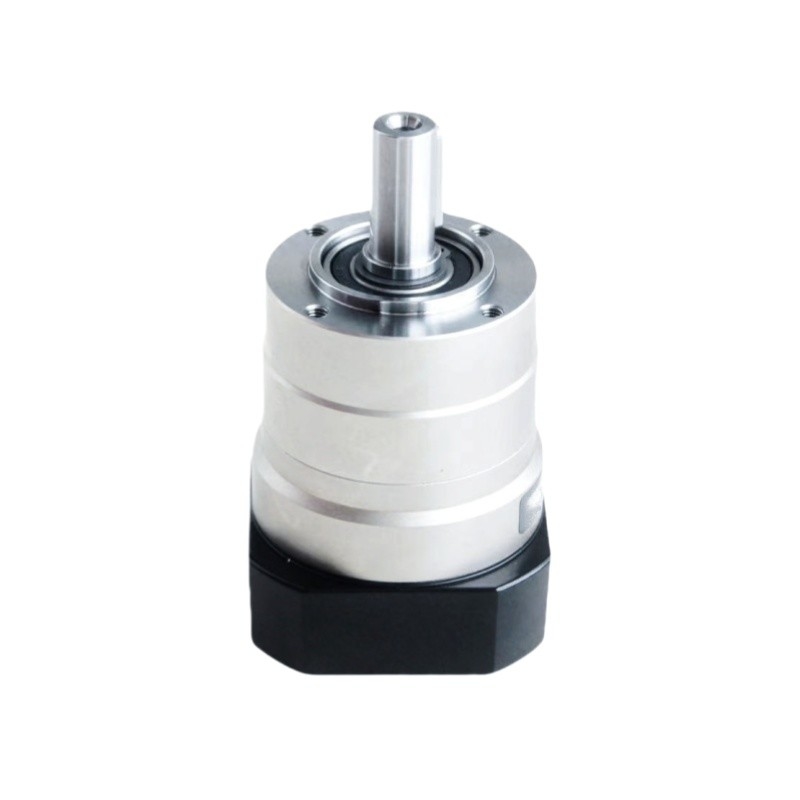

Przekładnia planetarna serii NE
Reduktor planetarnysystem biegów planetarnych lub biegów epicyclicznych, jest rodzajem mechanizmu biegów składającego się z jednego lub więcej biegów zewnętrznych (biegów planetarnych), obracających się wokół centralnego biegów (słonecznych).systemy te obejmują również pierścieniowy zestaw biegów (annulus), który łączy się z zestawami planetarnymiPrzesyłki planetarne są zamontowane na ruchomym nośniku, który łączy się również z wałem wyjściowym skrzynki biegów.
Sprzęt słonecznyŚrodkowy bieg, wokół którego obraca się planeta.
Planet GearsWielu biegów obracających się wokół biegów słonecznych i sieci zarówno z biegami słonecznymi, jak i biegami pierścieniowymi.
Zestaw obrotowy (Annulus)Zewnętrzny bieg, który otacza planetę, biegnie i łączy się z nimi.
Nośnik planetyStruktura, która utrzymuje planetę na miejscu podczas obrotu wokół słońca.
Specyfikacja reduktorów planetarnych serii NE
| Specyfikacja | Numer segmentu | Wskaźnik | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Narysowany moment wyjściowy | Nm | pojedynczy | 3 | 50 | 120 | 190 | 320 | 550 | 1080 |
| 4 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 5 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 6 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 7 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 8 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 9 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 10 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| podwójne | 15 | 50 | 120 | 190 | 320 | 550 | 1080 | ||
| 16 | / | / | / | / | / | / | |||
| 20 | 45 | 130 | 270 | 510 | 990 | 1610 | |||
| 25 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 30 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 35 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 40 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 45 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 50 | 55 | 150 | 310 | 610 | 1140 | 1900 | |||
| 60 | 50 | 140 | 290 | 570 | 1040 | 1800 | |||
| 70 | 45 | 130 | 280 | 520 | 1040 | 1710 | |||
| 80 | 40 | 110 | 240 | 470 | 950 | 1520 | |||
| 90 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| 100 | 35 | 95 | 210 | 420 | 850 | 1420 | |||
| Inercja obrotowa | Kg.cm3 | pojedynczy | 3 | 0.16 | 0.61 | 3.25 | 9.21 | 28.98 | 69.61 |
| 4 | 0.14 | 0.48 | 2.74 | 7.54 | 23.67 | 54.37 | |||
| 5 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | 53.27 | |||
| 6 | 0.13 | 0.45 | 2.65 | 7.25 | 22.75 | 51.72 | |||
| 7 | 0.13 | 0.45 | 2.62 | 7.14 | 22.48 | 50.97 | |||
| 8 | 0.13 | 0.44 | 2.58 | 7.07 | 22.59 | 50.84 | |||
| 9 | 0.13 | 0.44 | 2.57 | 7.04 | 22.53 | 50.63 | |||
| 10 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | 50.56 | |||
| podwójne | 15 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | ||
| 16 | / | / | / | / | / | / | |||
| 20 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 25 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 30 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 35 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 40 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 45 | 0.03 | 0.13 | 0.47 | 2.71 | 7.42 | 23.29 | |||
| 50 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 60 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 70 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 80 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 90 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
| 100 | 0.03 | 0.13 | 0.44 | 2.57 | 7.03 | 22.51 | |||
Rysunki reduktorów planetarnych serii NF
| Tabela parametrów reduktorów planetarnych serii NE | Numer segmentu | Wskaźnik | NE070 | NE090 | NE120 | NE155 | NE205 | NE235 | |
| Maksymalny moment przyspieszenia | Nm | 1,2 | 10,8 razy znamionowy moment obrotowy | ||||||
| Moment awaryjnego zatrzymania | Nm | 1,2 | 3 razy znamionowy moment obrotowy | ||||||
| Nominalna prędkość wejścia | rmp | 1 | 3 ~ 10 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 |
| 2 | 15 ~ 100 | 5000 | 4000 | 4000 | 3000 | 3000 | 2000 | ||
| Maksymalna prędkość wejścia | rmp | 1 | 3 ~ 10 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 |
| 2 | 15 ~ 100 | 10000 | 8000 | 8000 | 6000 | 6000 | 4000 | ||
| Ultraprecyzyjna reakcja. | arcmin | 1 | 3 ~ 10 | / | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| 2 | 15 ~ 100 | / | / | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ||
| Dokładna reakcja | arcmin | 1 | 3 ~ 10 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| 2 | 15 ~ 100 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ||
| Standardowa reakcja | arcmin | 1 | 3 ~ 10 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 | ≤ 5 |
| 2 | 15 ~ 100 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ≤ 7 | ||
| Sztywność orzonalna | Nm/arcmin | 1,2 | 3 ~ 100 | 8 | 14 | 27 | 52 | 148 | 305 |
| Maksymalna siła promieniowa | N | 1,2 | 3 ~ 100 | 1730 | 3250 | 7000 | 9600 | 14500 | 27800 |
| Maksymalna siła osiowa | N | 1,2 | 3 ~ 100 | 865 | 1625 | 3500 | 4800 | 7250 | 13900 |
| Moment nachylenia | Nm | 1,2 | 3 ~ 100 | 77 | 152 | 325 | 530 | 920 | 1840 |
| Życie w służbie | H.R. | 1,2 | 3 ~ 100 | 20000h ((kontynuacja 10000h) | |||||
| Efektywność | % | 1 | 3 ~ 10 | ≥97% | |||||
| % | 2 | 15 ~ 100 | ≥ 94% | ||||||
| Waga | kg | 1 | 3 ~ 10 | 1.4 | 3.3 | 6.9 | 13.0 | 31.0 | 48.0 |
| kg | 2 | 15 ~ 100 | 1.6 | 4.7 | 8.7 | 17.0 | 35.0 | 60.0 | |
| Temperatura pracy | °C | 1,2 | 3 ~ 100 | -10°C-90°C | |||||
| Zmiany węgla | 1,2 | 3 ~ 100 | Tłuszcz syntetyczny | ||||||
| Klasa ochrony | 1,2 | 3 ~ 100 | IP65 | ||||||
| Pozycja montażu | 1,2 | 3 ~ 100 | Każdy kierunek. | ||||||
| Poziom hałasu (N1=3000 obr./min, bez obciążenia) | dB ((A) | 1 | 3 ~ 10 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 |
| 2 | 15 ~ 100 | ≤ 58 | ≤ 60 | ≤ 63 | ≤ 65 | ≤ 67 | ≤ 70 | ||
