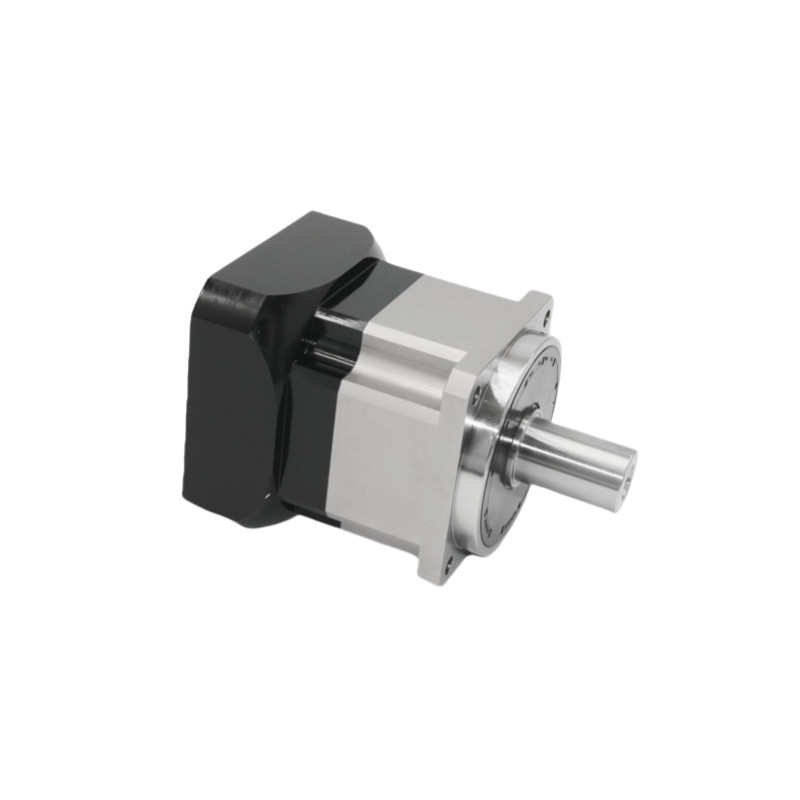

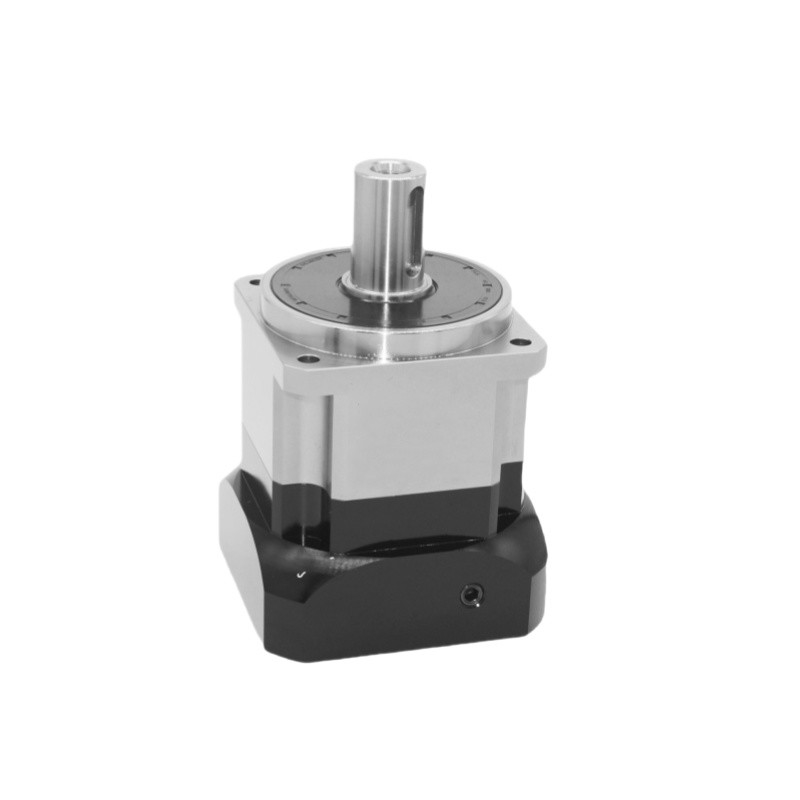

ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna

ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna

Zamknięte urządzenia do redukcji biegów

IP65 wodoodporne skrzynia redukcyjna zestawu biegów planetarnych

IP65 wodoodporny poprzez przekładnię wału

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Przekładnie planetarne serii NB

Skontaktuj się z nami
Poproś o wycenę
ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna
ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna
Szczegóły produktu
Produkt:
Przekładnie planetarne serii NB
Model:
NB042, NB060, NB090, NB115, NB142, NB180, NB220
Stosunek:
3 do 100
Człon:
Pojedynczy podwójny
wydajność:
≥97%
Żywotność usługi:
20000 godzin
praca ciągła:
10000 godzin
Klasa ochrony:
IP65
Temperatura pracy:
-10 ℃ -90 ℃
Ultraprecyzyjny luz:
≤3 min łuku
Zastosowanie:
cięcie laserowe, manipulator, sprzęt drukarski, produkcja samochodów, przemysł farmaceutyczny
Gwarancja:
1 rok
Warunki płatności i wysyłki
Minimalne zamówienie
1 SET
Cena
To Be Negotiated
Szczegóły pakowania
Pudełka
Czas dostawy
3-4 tygodnie
Zasady płatności
T/T
Możliwość Supply
20000 zestawów miesięcznie
ZAŁĄCZONE PRODUKTY
Dobra cena. Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja w Internecie Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę
Dobra cena. ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny w Internecie Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę
Dobra cena. Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM w Internecie Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę
Dobra cena. Przekaz mocy skrzynia biegów pod prawym kątem w Internecie Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę
Skontaktuj się z nami
Skontaktuj się teraz
Opis produktu

ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 0ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 1

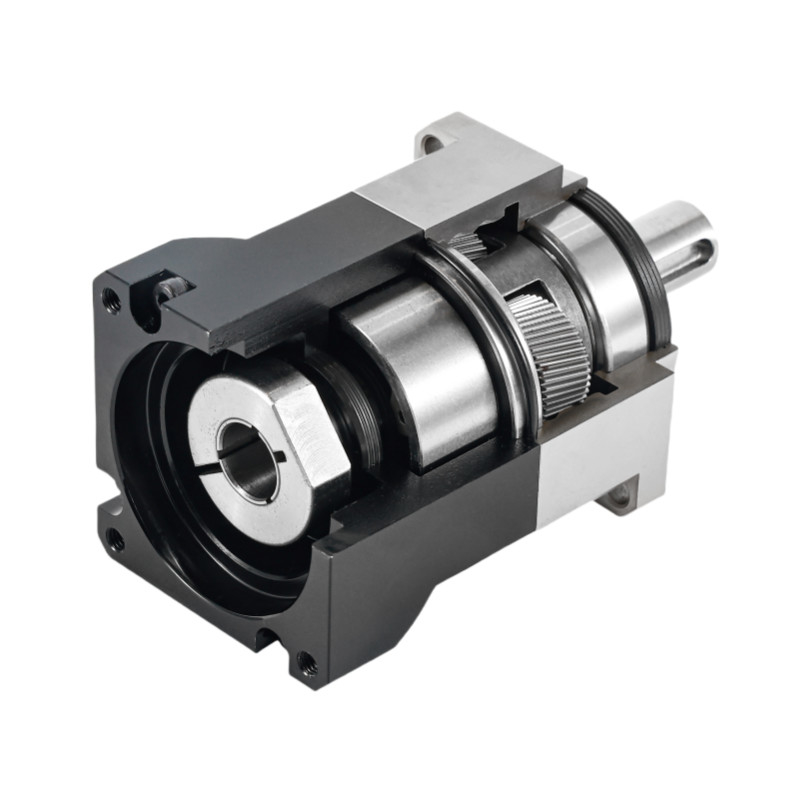

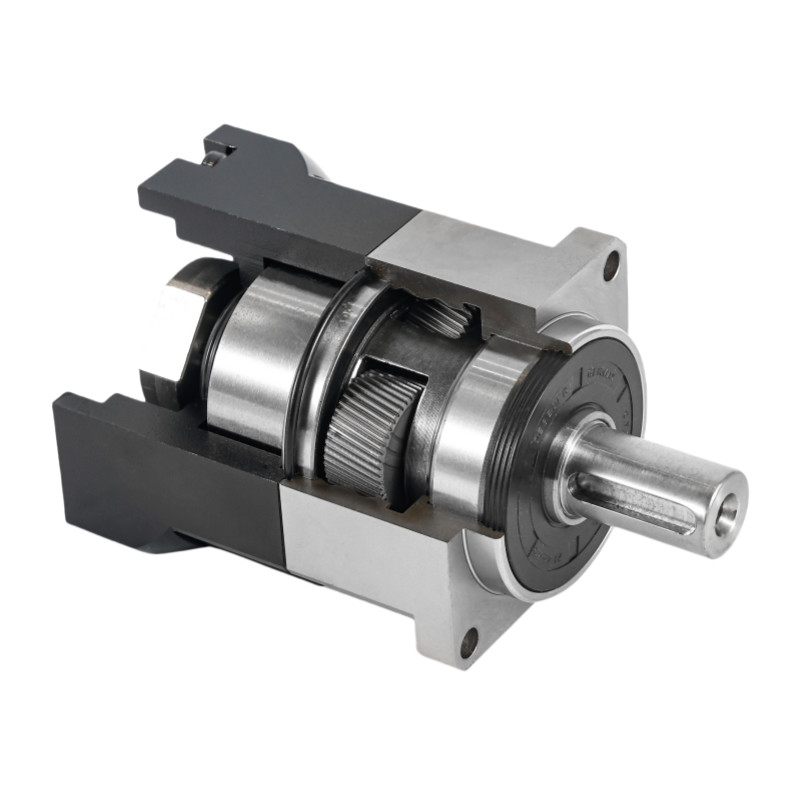

Składniki

Reduktor planetarny składa się zazwyczaj z następujących kluczowych elementów:

Sprzęt słonecznyŚrodkowy bieg, wokół którego obraca się planeta.

Planet GearsWielokrotne przekładnie, które obracają się wokół przekładni słonecznej i są połączone zarówno z przekładnią słoneczną, jak i z przekładnią pierścieniową.

PrzewoźnikStruktura, która utrzymuje planetę, obraca się, zapewniając wydajność systemu biegów.

Sprzęt obrotowyZewnętrzne koło z wewnętrznymi zębami, które łączą się z planetami.

Ogólne zastosowania

  • Przesyłki silnikoweCzęsto stosowane w automatycznych skrzyniach biegów ze względu na ich zdolność do płynnego zmiany współczynników biegów.
  • Maszyny przemysłoweWykorzystywane w różnych maszynach, w tym przenośnikach, mieszarkach i żurawach.
  • RobotykaNiezbędne w rękach robotycznych i innych systemach robotycznych, gdzie precyzja i kompaktowy rozmiar są kluczowe.
  • Powietrzno-kosmiczneUżywane w mechanizmach samolotów i statków kosmicznych ze względu na ich niezawodność i wydajność.
  • Energia odnawialnaWdrożone w turbinach wiatrowych i innych technologiach energii odnawialnej.
Specyfikacja Numer segmentu Wskaźnik NB042 NB060 NB090 NB115 NB142 NB180 NB220
Narysowany moment wyjściowy Nm pojedynczy 3 / 50 120 190 320 550 1080
4 18 45 130 270 510 990 1610
5 20 55 150 310 610 1140 1900
6 18 50 140 290 570 1040 1800
7 18 45 130 280 520 1040 1710
8 16 40 110 240 470 950 1520
9 13 35 95 210 420 850 1250
10 13 35 95 210 420 850 1250
podwójne 15 / 50 120 190 320 550 1080
16 19 / / / / / /
20 18 45 130 270 510 990 1610
25 20 55 150 310 610 1140 1900
30 19 50 140 290 570 1040 1800
35 18 45 130 280 520 1040 1710
40 16 40 110 240 470 950 1520
45 13 35 95 210 420 850 1420
50 20 55 150 310 610 1140 1900
60 19 50 140 290 570 1040 1800
70 18 45 130 280 520 1040 1710
80 16 40 110 240 470 950 1520
90 13 35 95 210 420 850 1250
100 13 35 95 210 420 850 1250
Inercja obrotowa Kg.cm3 pojedynczy 3 / 0.16 0.61 3.25 9.21 28.98 69.61
4 0.03 0.14 0.48 2.74 7.54 23.67 54.37
5 0.03 0.13 0.47 2.71 7.42 23.29 53.27
6 0.03 0.13 0.45 2.65 7.25 22.75 51.72
7 0.03 0.13 0.45 2.62 7.14 22.48 50.97
8 0.03 0.13 0.44 2.58 7.07 22.59 50.84
9 0.03 0.13 0.44 2.57 7.04 22.53 50.63
10 0.03 0.13 0.44 2.57 7.03 22.51 50.56
podwójne 15 / 0.13 0.47 0.47 2.71 7.42 23.29
16 0.03 / / / / / /
20 0.03 0.13 0.47 0.47 2.71 7.42 23.29
25 0.03 0.13 0.47 0.47 2.71 7.42 23.29
30 0.03 0.13 0.47 0.47 2.71 7.42 23.29
35 0.03 0.13 0.47 0.47 2.71 7.42 23.29
40 0.03 0.13 0.47 0.47 2.71 7.42 23.29
45 0.03 0.13 0.47 0.47 2.71 7.42 23.29
50 0.03 0.13 0.44 0.44 2.57 7.03 22.51
60 0.03 0.13 0.44 0.44 2.57 7.03 22.51
70 0.03 0.13 0.44 0.44 2.57 7.03 22.51
80 0.03 0.13 0.44 0.44 2.57 7.03 22.51
90 0.03 0.13 0.44 0.44 2.57 7.03 22.51
100 0.03 0.13 0.44 0.44 2.57 7.03 22.51

ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 2ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 3ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 4ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 5ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 6ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 7ODM poprzez wał Skrzynia redukcyjna zestawu biegów planetarnych IP65 wodoodporna 8

Tabela parametrów Numer segmentu Wskaźnik NB042 NB060 NB090 NB115 NB142 NB180 NB220
Maksymalny moment przyspieszenia Nm 1,2 10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania Nm 1,2 3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia rmp 1 3 ~ 10 5000 5000 4000 4000 3000 3000 2000
2 15 ~ 100 5000 5000 4000 4000 3000 3000 2000
Maksymalna prędkość wejścia rmp 1 3 ~ 10 10000 10000 8000 8000 6000 6000 4000
2 15 ~ 100 10000 10000 8000 8000 6000 6000 4000
Ultraprecyzyjna reakcja. arcmin 1 3 ~ 10 / / ≤ 1 ≤ 1 ≤ 1 ≤ 1 ≤ 1
2 15 ~ 100 / / / ≤ 3 ≤ 3 ≤ 3 ≤ 3
Dokładna reakcja arcmin 1 3 ~ 10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 15 ~ 100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Standardowa reakcja arcmin 1 3 ~ 10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 15 ~ 100 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Sztywność orzonalna Nm/arcmin 1,2 3 ~ 100 3.2 8 14 27 52 148 305
Maksymalna siła promieniowa N 1,2 3 ~ 100 980 1730 3250 7000 9600 14500 27800
Maksymalna siła osiowa N 1,2 3 ~ 100 490 865 1625 3500 4800 7250 13900
Moment nachylenia Nm 1,2 3 ~ 100 34 77 152 325 530 920 1840
Życie w służbie H.R. 1,2 3 ~ 100 20000h ((kontynuacja 10000h)
Efektywność % 1 3 ~ 10 ≥97%
% 2 15 ~ 100 ≥ 94%
Waga kg 1 3 ~ 10 0.6 1.3 3.7 7.8 14.5 29.0 48.0
kg 2 15 ~ 100 0.8 1.9 5.3 9.0 17.5 33.0 60.0
Temperatura pracy °C 1,2 3 ~ 100 -10°C-90°C
Zmiany węgla 　 1,2 3 ~ 100 Tłuszcz syntetyczny
Klasa ochrony 　 1,2 3 ~ 100 IP65
Pozycja montażu 　 1,2 3 ~ 100 Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia) dB ((A) 1 3 ~ 10 ≤ 56 ≤ 58 ≤ 60 ≤ 63 ≤ 65 ≤ 67 ≤ 70
2 15 ~ 100 ≤ 56 ≤ 60 ≤ 63 ≤ 63 ≤ 65 ≤ 67 ≤ 70
　 　 　 3 / 0.16 0.61 3.25 9.21 28.98 69.61
