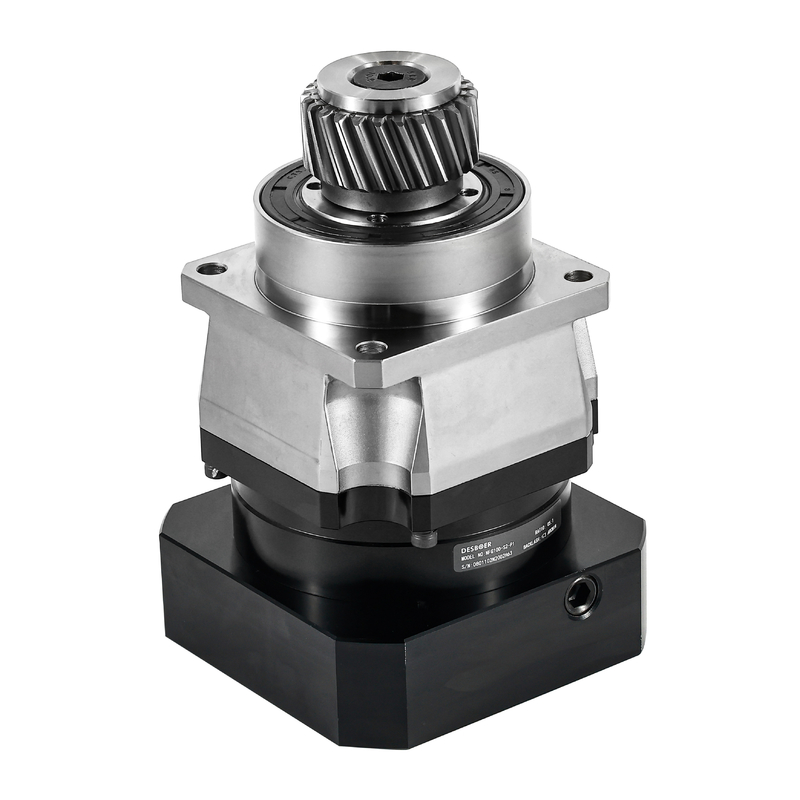

OEM Precision Planetary Reducer Shaft Mounted Gearbox Wysoka wydajność

Precyzyjne reduktory planetarne OEM

Włócznik Zmontowany precyzyjny reduktor planetarny

Zestaw biegów OEM zamontowany na wałku

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Zestawy biegów planetarnych serii NE

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Zestawy biegów planetarnych serii NE

Model:

NE070, NE090, NE120, NE155, NE205, NE235

Stosunek:

3 do 100

wydajność:

≥97%

Żywotność usługi:

20000 godzin

Klasa ochrony:

IP65

Temperatura pracy:

-10 ℃ -90 ℃

Ultraprecyzyjny luz:

≤3 min łuku

Zastosowanie:

Motoryzacja, Automatyka Przemysłowa, Robotyka, Lotnictwo, Energia Odnawialna

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę

Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę

Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę

Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Ultraprecyzyjny odruch przeciwbrojny mniejszy niż 3 min łuku serii NE Reduktor planetarny

Name: OEM Precision Planetary Reducer Shaft Mounted Gearbox Wysoka wydajność
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Zestawy biegów planetarnych serii NE
Availability: InStock

Opis produktu

Reduktor planetarny składają się z skrzynki biegów i wyrównanych wałów wejściowych i wyjściowych.wykorzystanie reduktorów biegów planetarnych do efektywnego zarządzania zadaniami wymagającymi wysokiego momentu obrotowego.

Reduktor planetarny to skrzynia biegów, w której wał wejściowy i wał wyjściowy są wyrównane.

Na przykład, w różnicowych zębach planetarnych każdy element obraca się.różnik napędzający oś w samochodzie ma planetarne przekładnie kształtowe.

Kluczowe cechy

Projektowanie monobloków
łożyska o wysokiej precyzji
Wysokiej wydajności uszczelnienie olejowe
Śmigłowe urządzenia
Zintegrowany projekt planetarium

Ogólne zastosowania

Przesyłki silnikowe
Maszyny przemysłowe
Robotyka
Powietrzno-kosmiczne
Energia odnawialna

Specyfikacja

Specyfikacja		Numer segmentu	Wskaźnik	NE070	NE090	NE120	NE155	NE205	NE235
Narysowany moment wyjściowy	Nm	pojedynczy	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		podwójne	15	50	120	190	320	550	1080
			16	/	/	/	/	/	/
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
Inercja obrotowa	Kg.cm³	pojedynczy	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		podwójne	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	/	/	/	/	/	/
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

Rysunki

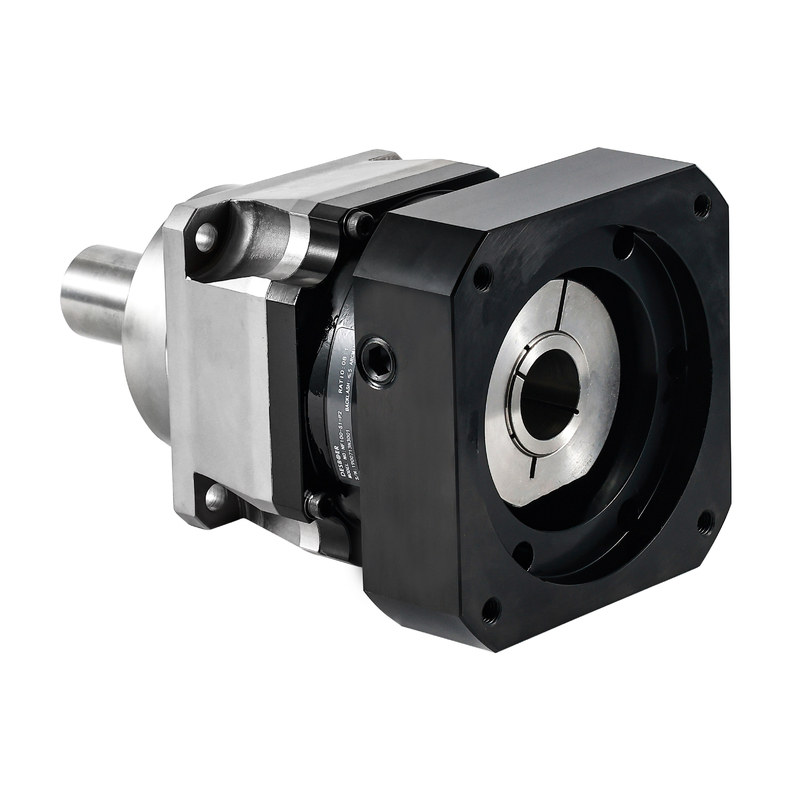

OEM Precision Planetary Reducer Shaft Mounted Gearbox Wysoka wydajność 2

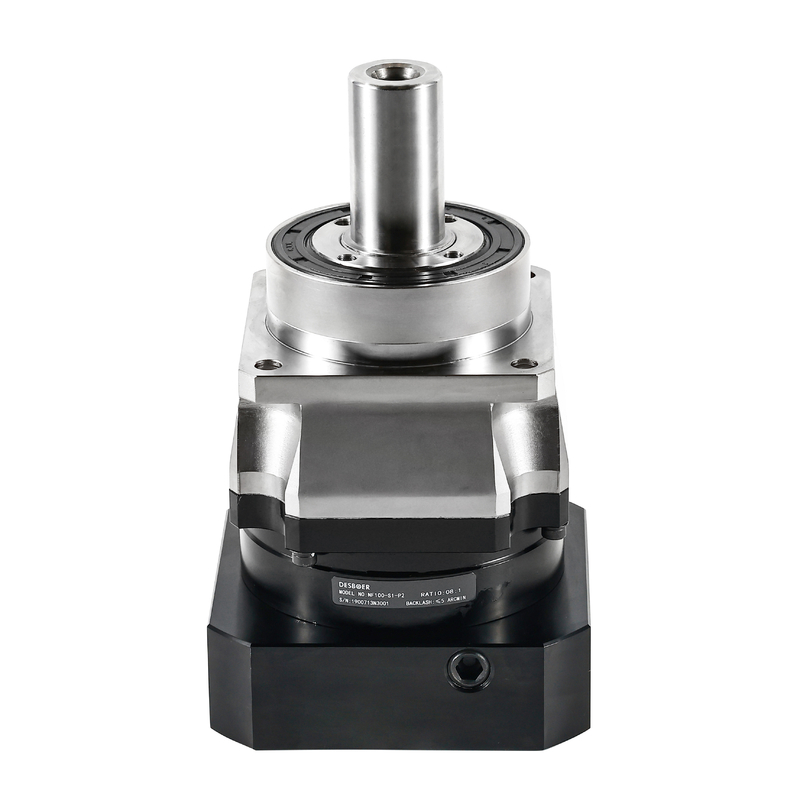

OEM Precision Planetary Reducer Shaft Mounted Gearbox Wysoka wydajność 3

Tabela parametrów

Tabela parametrów		Numer segmentu	Wskaźnik	NE070	NE090	NE120	NE155	NE205	NE235
Maksymalny moment przyspieszenia	Nm	1,2	10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania	Nm	1,2	3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
Nominalna prędkość wejścia	rmp	2	15 ~ 100	5000	4000	4000	3000	3000	2000
Maksymalna prędkość wejścia	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
Maksymalna prędkość wejścia	rmp	2	15 ~ 100	10000	8000	8000	6000	6000	4000
Ultraprecyzyjna reakcja.	arcmin	1	3 ~ 10	/	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
Ultraprecyzyjna reakcja.	arcmin	2	15 ~ 100	/	/	≤ 3	≤ 3	≤ 3	≤ 3
Dokładna reakcja	arcmin	1	3 ~ 10	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3	≤ 3
Dokładna reakcja	arcmin	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standardowa reakcja	arcmin	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
Standardowa reakcja	arcmin	2	15 ~ 100	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7	≤ 7
Sztywność orzonalna	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
Maksymalna siła promieniowa	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
Maksymalna siła osiowa	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
Moment nachylenia	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
Życie w służbie	H.R.	1,2	3 ~ 100	20000h ((kontynuacja 10000h)
Efektywność	%	1	3 ~ 10	≥97%
Efektywność	%	2	15 ~ 100	≥ 94%
Waga	kg	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
Waga	kg	2	15 ~ 100	1.6	4.7	8.7	17.0	35.0	60.0
Temperatura pracy	°C	1,2	3 ~ 100	-10°C-90°C
Zmiany węgla		1,2	3 ~ 100	Tłuszcz syntetyczny
Klasa ochrony		1,2	3 ~ 100	IP65
Pozycja montażu		1,2	3 ~ 100	Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia)	dB ((A)	2	15 ~ 100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
