Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:

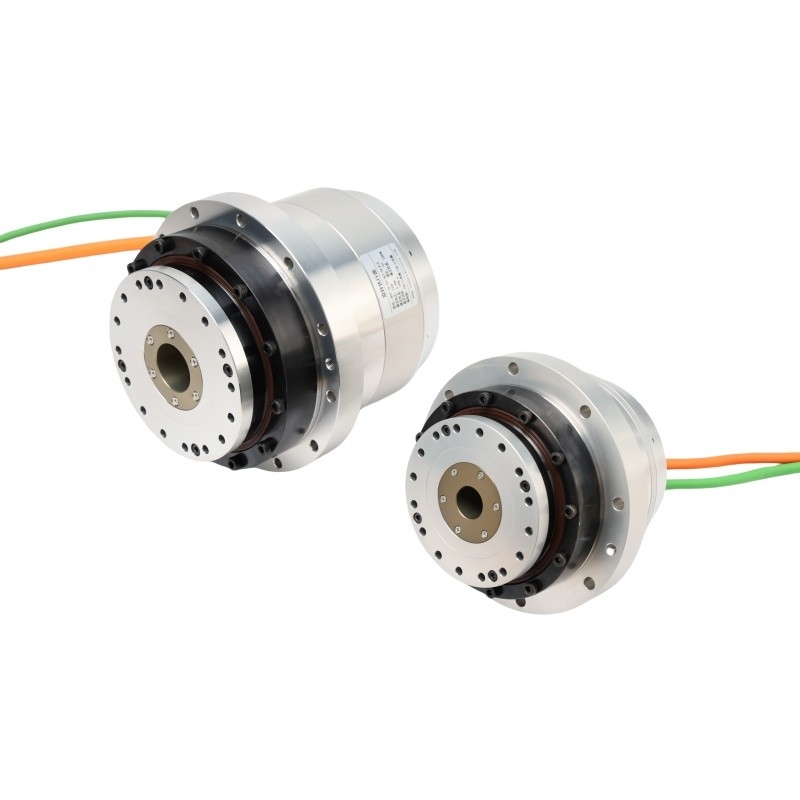

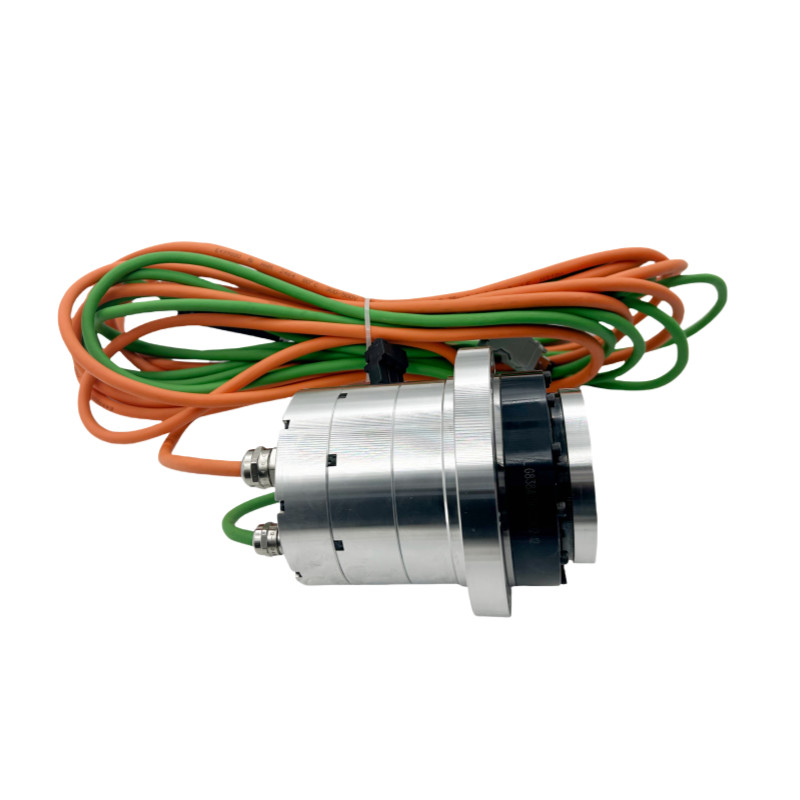

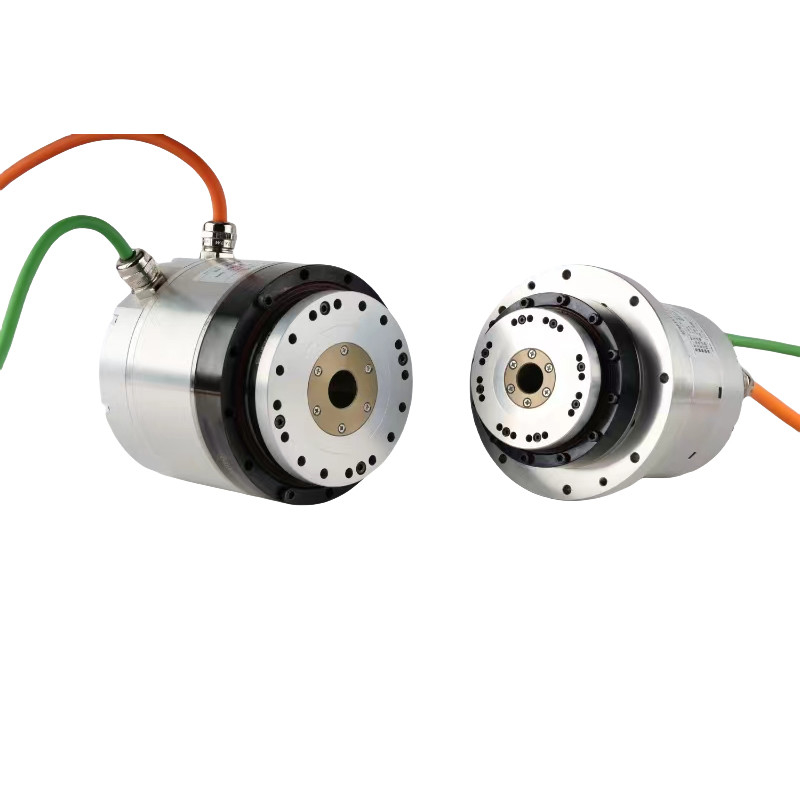

Siłowniki obrotowe kołnierzowe serii HATF z bocznym wylotem
Wideo
Wideo
Wideo
Wideo
Opis
Siłowniki obrotowe, powszechnie stosowane w zastosowaniach przemysłowych i handlowych, mają kilka charakterystycznych cech, które czynią je odpowiednimi do różnych zadań.Oto główne cechy AC220V obrotowych siłowników:
1. Wysoki moment obrotowy
cecha: zdolny do wytwarzania znaczącego momentu obrotowego, który jest niezbędny w zastosowaniach wymagających silnej siły obrotowej.
Zalety: nadaje się do zastosowań ciężkich, takich jak maszyny przemysłowe, uruchamianie zaworów i duże systemy automatyki.
2. Kontrola precyzji
Cecha: Zapewnia precyzyjne sterowanie ruchem obrotowym, często z możliwością dokonywania drobnych regulacji.
Zalety: Idealne do zastosowań wymagających dokładnego ustawienia, takich jak ręce robotyczne, maszyny CNC i urządzenia medyczne.
3Trwałość i solidna konstrukcja
Cechy: Zbudowany tak, aby wytrzymać trudne warunki, w tym wysokie temperatury, wilgoć i kurz.
Korzyść: Zapewnia długotrwałą wydajność i niezawodność w warunkach przemysłowych.
Tabela parametrów przenośników obrotowych HATF
| Seria HATF | 20 | ||||||
| Współczynnik redukcji | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Najwyższy moment obrotowy | N·m | 69 | 91 | 102 | 108 | 113 |
| Moment obrotowy nominalny | N·m | 30 | 48 | 58 | 61 | 61 | |
| Maksymalna prędkość | obroty / min | 98 | 62 | 50 | 41 | 31 | |
| Prędkość nominalna | obroty / min | 51 | 32 | 26 | 21 | 16 | |
| Maksymalny prąd | Zbroje | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| Prąd nominalny | Zbroje | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| Stała momentu obrotowego | N m/Ramiona | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| Oporność fazowa | Ohm ((20°C) | 6.2 | |||||
| Indukcja fazowa | mH | 7.7 | |||||
| Wsteczne EMF | Vrms/krpm | 25 | |||||
| 48VDC | Najwyższy moment obrotowy | N·m | 69 | 91 | 102 | 108 | 113 |
| Moment obrotowy nominalny | N·m | 39 | 58 | 61 | 61 | 61 | |
| Maksymalna prędkość | obroty / min | 86 | 54 | 44 | 36 | 27 | |
| Prędkość nominalna | obroty / min | 51 | 32 | 26 | 21 | 16 | |
| Maksymalny prąd | Zbroje | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| Prąd nominalny | Zbroje | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| Stała momentu obrotowego | N m/Ramiona | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| Oporność fazowa | Ohm ((20°C) | 0.4 | |||||
| Indukcja fazowa | mH | 0.9 | |||||
| Wsteczne EMF | Vrms/krpm | 7.7 | |||||
| Absolute Encoder | Rodzaj kodera | Koder absolutny | |||||
| Rozdzielczość (jednorazowe obroty silnika) | trochę | 23,24 bitów | |||||
| Silnik licznik wielokrotności | trochę | 16 | |||||
| Jednoręczna dokładność pozycji | Sekcja łukowa | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| Powtarzalność dokładności pozycjonowania | Sekcja łukowa | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Sztywność przewracania | x104 N·m /rad | 24 | |||||
| sztywność torsyjna | x104 N·m /rad | 1.8 | 2.3 | ||||
| Moment bezwładności | Bez hamulca | kg*m2 | 8.8*10^-5 | ||||
| Z hamulcem | kg*m2 | 9.17*10^-5 | |||||
| Masę | Bez hamulca | Kilogramowo | 2.4 | ||||
| Z hamulcem | Kilogramowo | 2.96 | |||||
| Liczba słupów silnika | Włóczęga | 16 | |||||
| Warunki otoczenia | Temperatura pracy: 0~40°C Temperatura przechowywania: -20~60°C wilgotność operacyjna/wilgotność magazynowa: 20~80% RH (bez kondensacji) Odporność drgań: 24,5 m/s2 (częstotliwość: 10~400 Hz) Brak pyłu lub proszku metalowego, gazów żrących, gazów łatwopalnych, mgły olejowej i innych zastosowań w pomieszczeniach zamkniętych, unikaj bezpośredniego światła słonecznego Poniżej 1000 m wysokości |
||||||
| Izolacja silnika | Oporność izolacyjna: większa niż 100MΩ ((DC500V) | ||||||
| Siła dielektryczna: AC1500V/ 1 minuta | |||||||
| Klasa izolacji: F | |||||||
| Stopień ochrony | Typ całkowicie zamknięty, samochłodzony (IP65) | ||||||
