NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer

NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer

napęd biegów pod kątem prostym Reducer

Planetarny napęd biegów pod kątem prostym

Włókno wyjściowe skrzynki biegów planetarnych

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Przekładnie planetarne serii NER

Skontaktuj się z nami
Poproś o wycenę

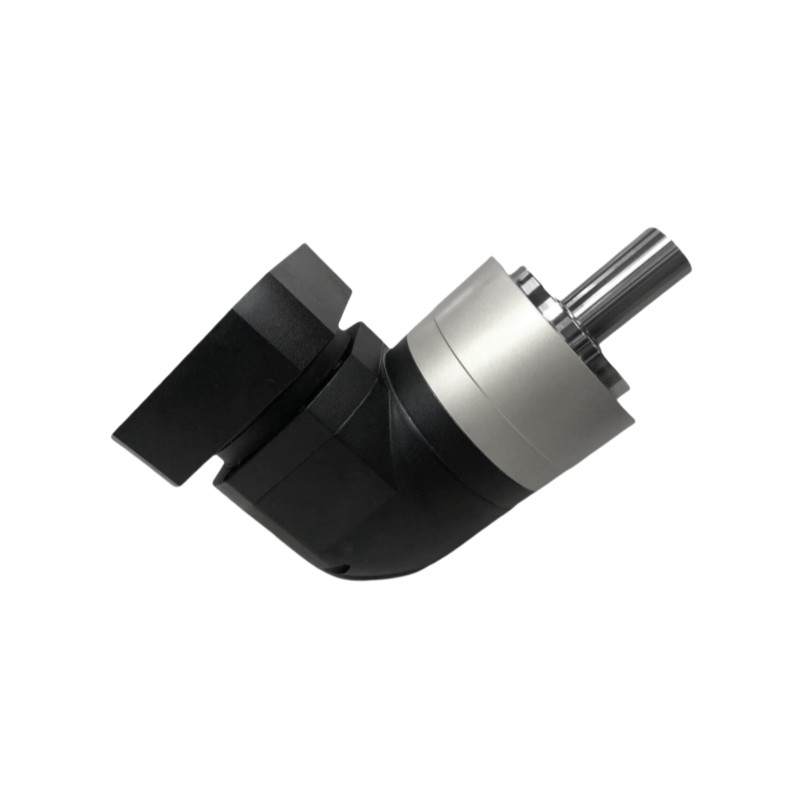

NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer

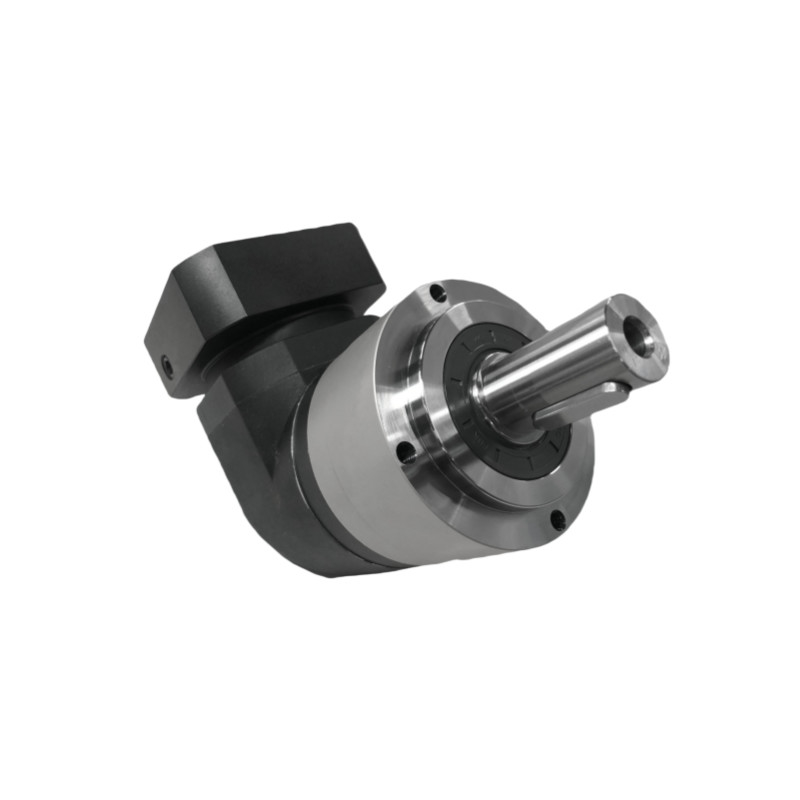

NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer
Szczegóły produktu
Produkt:
Przekładnie planetarne serii NER
Model:
NER070, NER090, NER120, NER155, NER205, NER235
Stosunek:
3 do 200
Człon:
Pojedynczy podwójny
wydajność:
≥95%
Żywotność usługi:
20000 godzin
Maksymalny moment przyspieszający:
1,8-krotność znamionowego wyjściowego momentu obrotowego
Klasa ochrony:
IP65
Temperatura pracy:
-10 ℃ -90 ℃
Standardowy luz:
≤7 min łuku
Ultraprecyzyjny luz:
≤4 min łuku
Zastosowanie:
cięcie laserowe, manipulator, sprzęt drukarski, produkcja samochodów, przemysł farmaceutyczny
Gwarancja:
1 rok
Warunki płatności i wysyłki
Minimalne zamówienie
1 SET
Cena
To Be Negotiated
Szczegóły pakowania
Pudełka
Czas dostawy
3-4 tygodnie
Zasady płatności
T/T
Możliwość Supply
20000 zestawów miesięcznie
ZAŁĄCZONE PRODUKTY
Dobra cena. Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja w Internecie Wideo

Zintegrowany Planetarium ND Series Planetary Reducer Gearbox Wysoka precyzja

Najlepszą cenę
Dobra cena. ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny w Internecie Wideo

ODM ISO9001 Reduktor skrzyni biegów planetarnych IP65 wodoodporny

Najlepszą cenę
Dobra cena. Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM w Internecie Wideo

Precyzyjna podwójny kąt prawy, otwór pustej skrzyni biegów, przesył moc ODM

Najlepszą cenę
Dobra cena. Przekaz mocy skrzynia biegów pod prawym kątem w Internecie Wideo

Przekaz mocy skrzynia biegów pod prawym kątem

Najlepszą cenę
Skontaktuj się z nami
Skontaktuj się teraz
Opis produktu

Zwiększona powtarzalność serii NER Reduktor planetarny Optymalizowana skrzynia biegów do przesyłu mocy

NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer 0NER Series Right Angle Gear Drive Gearbox Output Shaft Planetary Reducer 1

Opis produktu

Reduktory biegów planetarnych to kompaktowe komponenty, które dążą do maksymalizacji przenoszenia momentu obrotowego w różnych zastosowaniach.Mechanizmy zapewniają przenoszenie wysokich poziomów momentu obrotowego, jednocześnie zmniejszając wymaganą liczbę obrótów silnika dla określonego poziomu mocyReduktory składają się z skrzynki biegów i wyrównanych wałów wejściowych i wyjściowych.wykorzystanie reduktorów biegów planetarnych do efektywnego zarządzania zadaniami wymagającymi wysokiego momentu obrotowego.

Cechy

- Nie.Kompaktny rozmiar i niska waga

W porównaniu z podobnymi systemami reduktorów biegów te elementy ważą mniej i mają kompaktową konstrukcję, która może pasować do większej liczby konstrukcji.Reduktory biegów planetarnych mogą utrzymać ten sam moment obrotowy przy jednoczesnym zmniejszeniu wielkości do 50%.

Trwałość i długa żywotność

Zmniejszacze biegów mają łożyska kulkowe, które pomagają elementom działać płynnie i wydajnie..

Większa powtarzalność

Reduktory biegów planetarnych oferują wyższe prędkości obciążenia osiowego i prędkości obciążenia promieniowego niż porównywalne systemy.Zwiększa to ich ogólną niezawodność i wytrzymałość oraz zmniejsza ryzyko nieprawidłowego ustawieniaFunkcje te umożliwiają reduktorom biegów planetarnych łagodzenie skutków wibracji i zapewnienie stałej transmisji w czasie.

Zwiększone przenoszenie momentu obrotowego

Reduktory planetarne są zbudowane tak, aby maksymalnie zaangażować zęby.

Różnorodność

Każdy etap układu reduktorów biegów planetarnych może być układany lub modyfikowany do konfiguracji niestandardowych, które spełniają potrzeby danej aplikacji.po zainstalowaniu w silniku cylindrycznym, reduktory biegów mogą być zainstalowane niemal wszędzie.

Specyfikacja Numer segmentu Wskaźnik NER070 NER090 NER120 NER155 NER205 NER235
Narysowany moment wyjściowy Nm pojedynczy 3 50 120 190 320 550 1080
4 45 130 270 510 990 1610
5 55 150 310 610 1140 1900
6 50 140 290 570 1040 1800
7 45 130 280 520 1040 1710
8 40 110 240 470 950 1520
9 35 95 210 420 850 1420
10 35 95 210 420 850 1420
14 45 130 280 520 1040 1710
16 40 110 240 470 950 1520
20 35 95 210 420 850 1420
podwójne 15 50 120 190 320 550 1080
25 55 150 310 610 1140 1900
30 50 140 290 570 1040 1800
35 45 130 280 520 1040 1710
40 40 110 240 470 950 1520
45 35 95 210 420 850 1420
50 55 150 310 610 1140 1900
60 50 140 290 570 1040 1800
70 45 130 280 520 1040 1710
80 40 110 240 470 950 1520
90 35 95 210 420 850 1420
100 35 95 210 420 850 1420
120 50 140 290 570 1040 1800
140 45 130 280 520 1040 1710
160 40 110 240 470 950 1520
180 35 95 210 420 850 1420
200 35 95 210 420 850 1420
Inercja obrotowa Kg.cm3 pojedynczy 3 0.35 2.25 6.84 23.40 68.90 152.09
4 0.35 2.25 6.84 23.40 68.90 152.09
5 0.35 2.25 6.84 23.40 68.90 152.09
6 0.35 2.25 6.84 23.40 68.90 152.09
7 0.35 2.25 6.84 23.40 68.90 152.09
8 0.35 2.25 6.84 23.40 68.90 152.09
9 0.35 2.25 6.84 23.40 68.90 152.09
10 0.35 2.25 6.84 23.40 68.90 145.82
14 0.07 1.87 6.25 21.80 65.60 145.82
16 0.07 1.87 6.25 21.80 65.60 145.82
20 0.07 1.87 6.25 21.80 65.60 145.82
podwójne 15 0.09 0.35 2.25 6.84 23.40 68.9
25 0.09 0.35 2.25 6.84 23.40 68.90
30 0.09 0.35 2.25 6.84 23.40 68.90
35 0.09 0.35 2.25 6.84 23.40 68.90
40 0.09 0.35 2.25 6.84 23.40 68.90
45 0.09 0.35 2.25 6.84 23.40 68.90
50 0.09 0.35 2.25 6.84 23.40 68.90
60 0.09 0.35 2.25 6.84 23.40 68.90
70 0.09 0.35 2.25 6.84 23.40 68.90
80 0.09 0.35 2.25 6.84 23.40 68.90
90 0.09 0.35 2.25 6.84 23.40 68.90
100 0.09 0.35 2.25 6.84 23.40 68.90
120 0.09 0.31 1.87 6.25 21.80 65.60
140 0.09 0.31 1.87 6.25 21.80 65.60
160 0.09 0.31 1.87 6.25 21.80 65.60
180 0.09 0.31 1.87 6.25 21.80 65.60
200 0.09 0.31 1.87 6.25 21.80 65.60

Tabela parametrów

Tabela parametrów Numer segmentu Wskaźnik NER070 NER090 NER120 NER155 NER205 NER235
Maksymalny moment przyspieszenia Nm 1,2 3 ~ 200 10,8 razy znamionowy moment obrotowy
Moment awaryjnego zatrzymania Nm 1,2 3 ~ 200 3 razy znamionowy moment obrotowy
Nominalna prędkość wejścia rmp 1 3 ~ 20 5000 4000 4000 3000 3000 2000
2 15 ~ 200 5000 4000 4000 3000 3000 2000
Maksymalna prędkość wejścia rmp 1 3 ~ 20 10000 8000 8000 6000 6000 4000
2 15 ~ 200 10000 8000 8000 6000 6000 4000
Ultraprecyzyjna reakcja. arcmin 1 3 ~ 20 / ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
2 15 ~ 200 / ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4
Dokładna reakcja arcmin 1 3 ~ 20 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4 ≤ 4
2 15 ~ 200 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Standardowa reakcja arcmin 1 3 ~ 20 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6 ≤ 6
2 15 ~ 200 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9 ≤ 9
Sztywność orzonalna Nm/arcmin 1,2 3 ~ 200 8 14 27 52 148 305
Maksymalna siła promieniowa N 1,2 3 ~ 200 1730 3250 7000 9600 14500 27800
Maksymalna siła osiowa N 1,2 3 ~ 200 865 1625 3500 4800 7250 13900
Moment nachylenia Nm 1,2 3 ~ 200 77 152 325 530 920 1840
Życie w służbie H.R. 1,2 3 ~ 200 20000h ((kontynuacja 10000h)
Efektywność % 1 3 ~ 20 ≥ 95%
% 2 15 ~ 200 ≥92%
Waga kg 1 3 ~ 20 2.1 5.8 11.2 22.4 46.8 83.0
kg 2 15 ~ 200 2.0 4.6 11.1 21.8 43.7 95.0
Temperatura pracy °C 1,2 3 ~ 200 -10°C-90°C
Zmiany węgla 　 1,2 3 ~ 200 Tłuszcz syntetyczny
Klasa ochrony 　 1,2 3 ~ 200 IP65
Pozycja montażu 　 1,2 3 ~ 200 Każdy kierunek.
Poziom hałasu (N1 = 3000 obr./min, bez obciążenia) dB ((A) 1 3 ~ 20 ≤ 63 ≤ 65 ≤ 68 ≤ 70 ≤ 72 ≤ 74
2 15 ~ 200 ≤ 63 ≤ 65 ≤ 68 ≤ 70 ≤ 72 ≤ 74
