Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Większy wał drążony HAMF
Wideo
Wideo
Wideo
Wideo

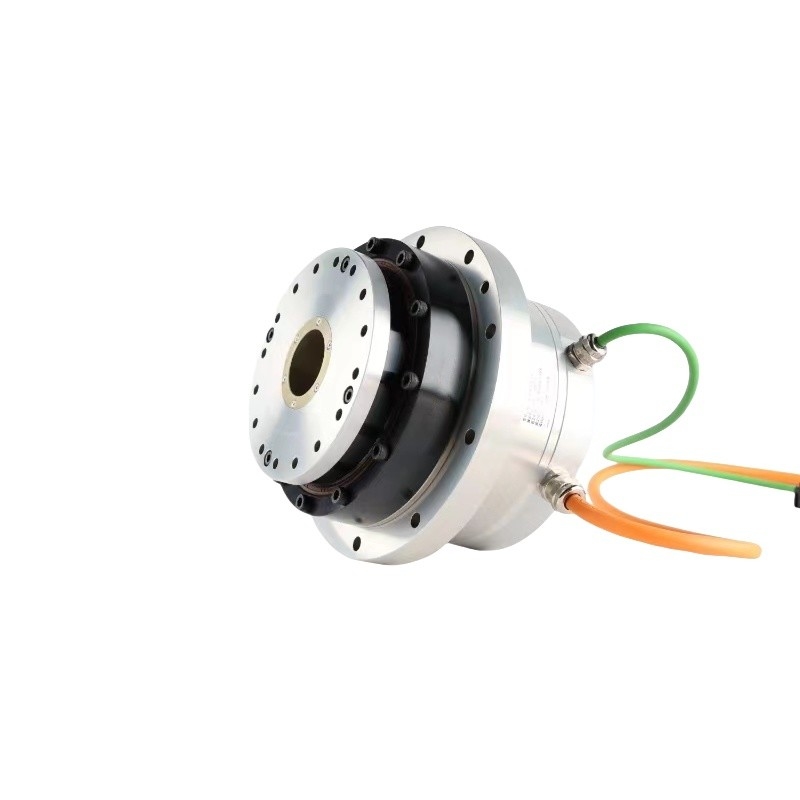

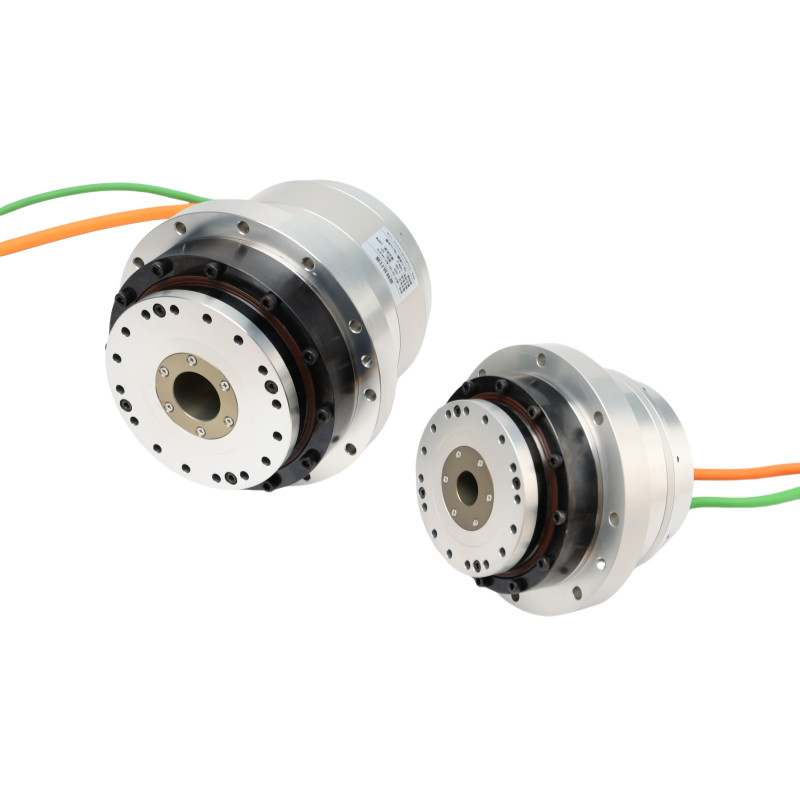

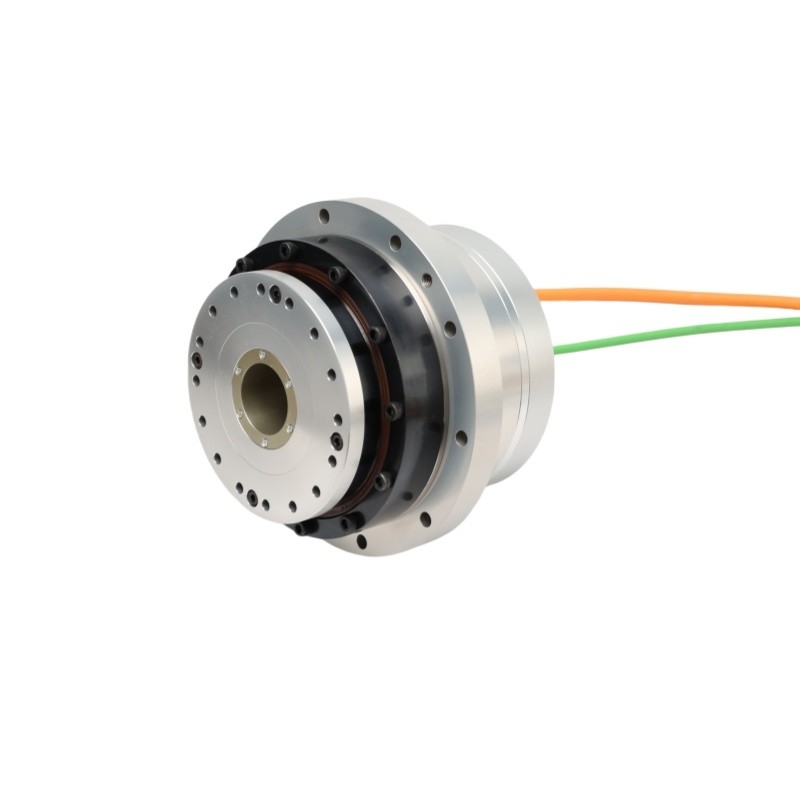

Zero odruchów większy osłonowy układ obrotowy serii HATF do laserowej maszyny do cięcia
Aktor obrotowy jest urządzeniem elektrycznym, napędzanym płynem lub ręcznym wykorzystywanym do przekształcania energii elektrycznej w ruch obrotowy lub oscylacyjny.Aktywatory te są wykorzystywane głównie w ręcznej lub automatycznej pracy zaworów, gdzie dostępność urządzeń użyteczności publicznej, takich jak sprężone powietrze lub zasilanie elektryczne odgrywa istotną rolę w wyborze aktuatora.
Ten rodzaj siłownika różni się od siłownika liniowego, ponieważ siłownik liniowy wykorzystuje ruch liniowy do przesyłania mocy w przeciwieństwie do obrotu;urządzenia do tworzenia układów napędowychWykorzystywane są one w mobilnych urządzeniach hydraulicznych, na pokładzie samolotów i w systemach sterowania ruchem.
Wysoka dokładność: Absolutna dokładność pozycjonowania do 10 sekund łukowych (0,0028 stopni).
Duży moment obrotowy: Niewielkie rozmiary, duży moment obrotowy; moment obrotowy do 800 Nm.
Pustka dziura: Wnętrze z dużą otworem otworu do łatwego przejścia kabli, obozów gazowych, wiązek laserowych itp.
Długa żywotność: Dokładność pozostaje niezmieniona po użytkowaniu przez ponad 20 000 godzin.
Zero reakcji.Harmoniczny napęd z zerową reakcją.
Integracja: Zintegrowany układ obciążeniowy, reduktor harmoniczny, silnik momentu obrotowego, hamulce elektromagnetyczne, koder i sterownik.
Szybka reakcja: Doskonała dynamiczna reakcja; idealny do przetwarzania laserowego i urządzeń automatycznych.
Niskie wibracje: Ekstremalnie niskie wibracje i hałas; najlepszy wybór dla zastosowań takich jak półprzewodniki i sprzęt do obrazowania medycznego.
Wysokie standardy ochrony: Do poziomu ochrony IP67.
Bez obsługi technicznej: Nie ma potrzeby regularnej konserwacji; nie ma potrzeby wymiany tłuszczu itp.
| Seria HAMF | 25 | 32 | 40 | ||||||||||||||
| Współczynnik redukcji | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | Najwyższy moment obrotowy | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| Moment obrotowy nominalny | N·m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| Maksymalna prędkość | obroty / min | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| Prędkość nominalna | obroty / min | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| Maksymalny prąd | Zbroje | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| Prąd nominalny | Zbroje | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| Stała momentu obrotowego | N m/Ramiona | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| Oporność fazowa | Ohm ((20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| Indukcja fazowa | mH | 10 | 12 | 6 | |||||||||||||
| Wsteczne EMF | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | Najwyższy moment obrotowy | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| Moment obrotowy nominalny | N·m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| Maksymalna prędkość | obroty / min | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| Prędkość nominalna | obroty / min | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| Maksymalny prąd | Zbroje | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| Prąd nominalny | Zbroje | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| Stała momentu obrotowego | N m/Ramiona | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| Oporność fazowa | Ohm ((20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| Indukcja fazowa | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| Wsteczne EMF | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| Absolute Encoder | Rodzaj kodera | Koder absolutny | |||||||||||||||
| Rozdzielczość (jednorazowe obroty silnika) | trochę | 23,24 bitów | 23 bity | ||||||||||||||
| Silnik licznik wielokrotności | trochę | 16 | |||||||||||||||
| Jednoręczna dokładność pozycji | Sekcja łukowa | ≤ 70 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 50 | ≤ 65 | ≤ 60 | ≤ 55 | ≤ 45 | ≤ 45 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 45 | ≤ 45 | |
| Powtarzalność dokładności pozycjonowania | Sekcja łukowa | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| Sztywność przewracania | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| sztywność torsyjna | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| Moment bezwładności | Bez hamulca | kg*m2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| Masę | Bez hamulca | Kilogramowo | 3.7 | 6.68 | 12.2 | ||||||||||||
| Liczba słupów silnika | Włóczęga | 16 | |||||||||||||||
| Warunki otoczenia | Temperatura pracy: 0~40°C Temperatura przechowywania: -20~60°C wilgotność operacyjna/wilgotność magazynowa: 20~80% RH (bez kondensacji) Odporność drgań: 24,5 m/s2 (częstotliwość: 10~400 Hz) Brak pyłu lub proszku metalowego, gazów żrących, gazów łatwopalnych, mgły olejowej i innych zastosowań w pomieszczeniach zamkniętych, unikaj bezpośredniego światła słonecznego Poniżej 1000 m wysokości |
||||||||||||||||
| Izolacja silnika | Oporność izolacyjna: większa niż 100MΩ ((DC500V) | ||||||||||||||||
| Siła dielektryczna: AC1500V/ 1 minuta | |||||||||||||||||
| Klasa izolacji: F | |||||||||||||||||
| Stopień ochrony | Typ całkowicie zamknięty, samochłodzony (IP65) | ||||||||||||||||
