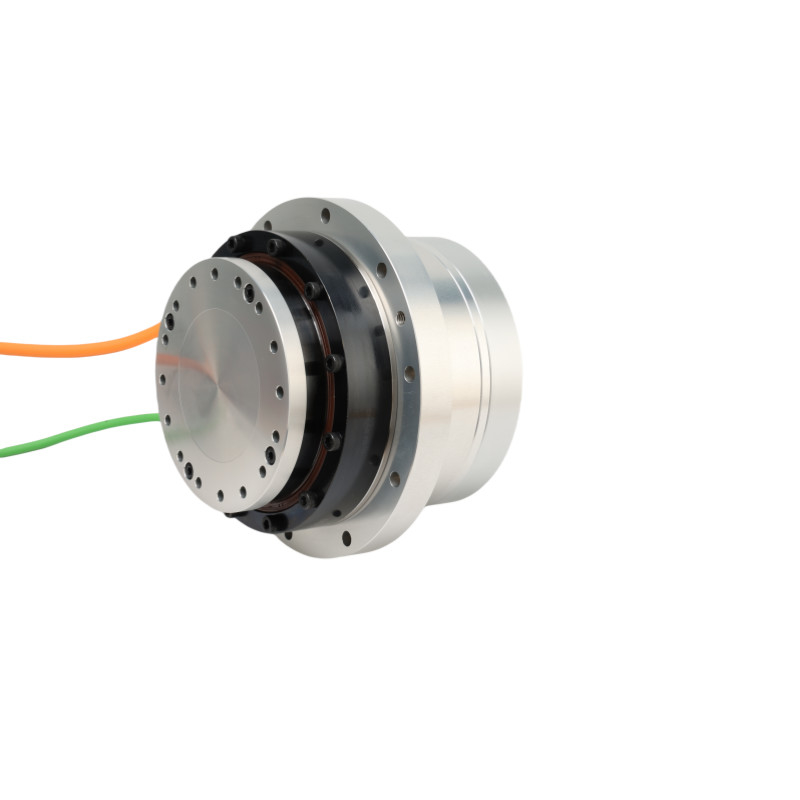

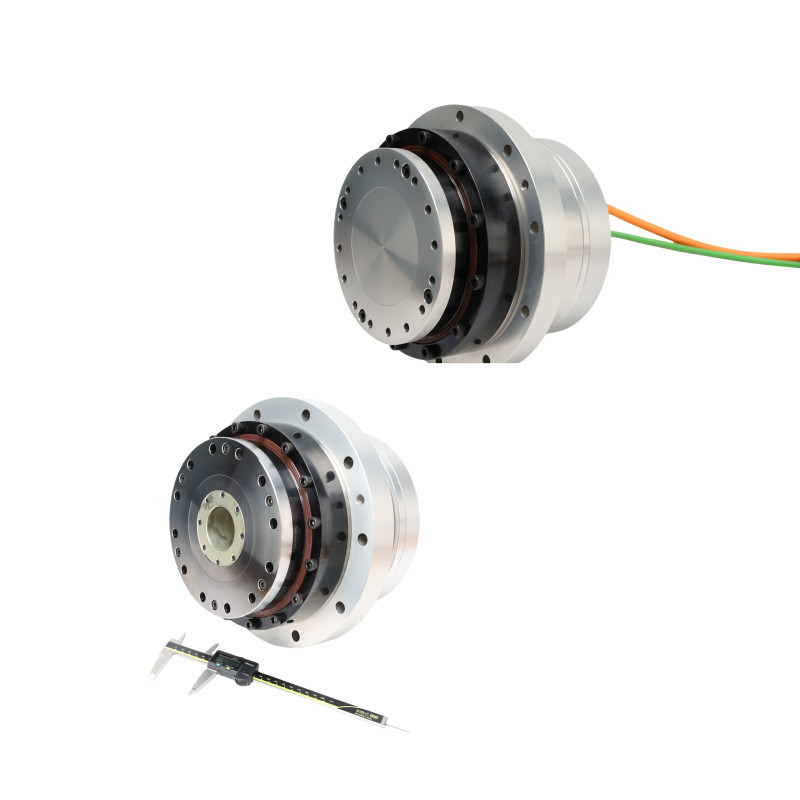

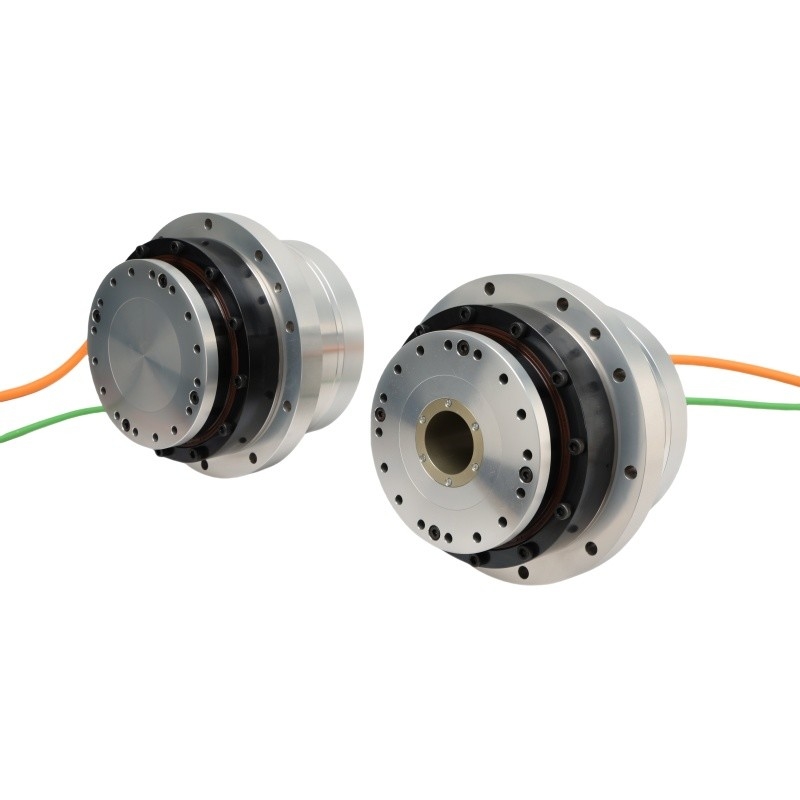

CNC Zero Backlash Robotic Arm Motor Joint Actuators Zindywidualizowane

Silnik ramienia robotycznego CNC

Zero Backlash silnik ramienia robotycznego

Urządzenie ruchowe robotów CNC

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Wylot boczny Aktuatory obrotowe z paskami serii HASF

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Aktywatory obrotowe serii HASF

Współczynnik redukcji:

51, 81, 101, 121, 161

Numer modelu:

Typ enkodera:

Enkoder absolutny

Liczba biegunów silnika:

Zastosowanie:

Automatyka 3C, Precyzyjne obrabiarki CNC, Sprzęt do polerowania szkła, Robot humanoidalny, Sprzęt la

Wersja na napięcie sieciowe:

AC220V, DC48V

Rozdzielczość (pojedynczy obrót silnika):

23,24 bity

Silnik Licznik wieloobrotowy:

16 bitów

Kluczowe cechy:

Integracja, wysoka wydajność, zerowy luz, długa żywotność, niski poziom hałasu

Zaprojektuj życie:

10000 godzin

Stopnie ochrony:

Całkowicie zamknięty typ z chłodzeniem własnym (IP65)

Wytrzymałość dielektryczna:

AC1500V/1 minuta

Rezystancja izolacji:

Ponad 100MΩ(500V DC)

Klasa izolacji:

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

HAT Series Rotary Hollow Shaft Actuators Integrated With Power Harmonic Servo Drive

Najlepszą cenę

Wideo

Zero odwrotnego odruchu duży, pusty wał obrotowy aktuator robotowy stawy HAMF serii

Najlepszą cenę

Wideo

ODM Górny układ sterowania wałem Robot Arm Joint Motor do laserowej maszyny do cięcia

Najlepszą cenę

Wideo

Aktor napędowy harmonijny do wału pustego Motor ramienia robotycznego serii HAMF

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Zero reakcji Solid Shaft HASF Series Długotrwałe aktywatory obrotowe dla robotyki

Name: CNC Zero Backlash Robotic Arm Motor Joint Actuators Zindywidualizowane
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Wylot boczny Aktuatory obrotowe z paskami serii HASF
Availability: InStock

Opis produktu

Urządzenia obrotowe to urządzenia mechaniczne przeznaczone do wytwarzania ruchu obrotowego lub momentu obrotowego wokół osi centralnej.

Aktuatory obrotowe mają szerokie zastosowanie w różnych gałęziach przemysłu ze względu na ich zdolność do konwersji płynu lub energii elektrycznej na ruch obrotowy lub moment obrotowy.Oto niektóre konkretne zastosowania, w których siłowniki obracające są powszechnie stosowane w automatyce przemysłowej, jak ręce robotyczne, przenośniki i urządzenia do obróbki materiałów, układy przesyłowe i maszyny do pakowania.

Zastosowania aktuatorów obrotowych

Automatyka przemysłowa:Używane w robotyce, przenośnikach, maszynach do pakowania i innych automatycznych systemach.

W przemyśle lotniczym:Krytyczne dla powierzchni sterowania lotem, podwozia lądowania i pozycjonowania satelitarnego.

Wyroby motoryzacyjne:Serwo kierownictwo, gazowanie, układy przesyłowe.

Energetyka i użytkownictwo:Akcja zaworu, systemy śledzenia słonecznego.

Lekarstwo i opieka zdrowotna:Sprzęt diagnostyczny, robotyka chirurgiczna.

Elektronika użytkowa:Kamery, smartfony, konsole do gier.

Artykuł specyfikacji

Zestaw MA			32
Współczynnik redukcji			51	81	101	121	161
220VAC	Najwyższy moment obrotowy	N·m	250	376	441	436	459
	Moment obrotowy nominalny	N·m	90	150	190	230	267
	Maksymalna prędkość	obroty / min	75	47	38	31	24
	Prędkość nominalna	obroty / min	45	28	23	19	14
	Maksymalny prąd	Zbroje	11.56	10.95	9.6	8.5	6.72
	Prąd nominalny	Zbroje	4.16	4.37	4.44	4.48	3.91
	Stała momentu obrotowego	N m/Ramiona	21.62	34.34	42.82	51.3	68.26
	Oporność fazowa	Ohm ((20°C)	2.1
	Indukcja fazowa	mH	12
	Wsteczne EMF	Vrms/krpm	52.5
48VDC	Najwyższy moment obrotowy	N·m	250	376	411	436	459
	Moment obrotowy nominalny	N·m	90	145	180	215	267
	Maksymalna prędkość	obroty / min	53	33	27	22	17
	Prędkość nominalna	obroty / min	45	28	23	19	14
	Maksymalny prąd	Zbroje	47.13	44.63	39.13	34.65	27.41
	Prąd nominalny	Zbroje	16.97	17.21	17.14	17.09	15.95
	Stała momentu obrotowego	N m/Ramiona	5.3	8.42	10.5	12.58	16.74
	Oporność fazowa	Ohm ((20°C)	0.2
	Indukcja fazowa	mH	0.4
	Wsteczne EMF	Vrms/krpm	12.57
Absolute Encoder	Rodzaj kodera		Koder absolutny
	Rozdzielczość (jednorazowe obroty silnika)	trochę	23,24 bitów
	Silnik licznik wielokrotności	trochę	16
Jednoręczna dokładność pozycji		Sekcja łukowa	≤ 65	≤ 60	≤ 55	≤ 45	≤ 45
Powtarzalność dokładności pozycjonowania		Sekcja łukowa	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Sztywność przewracania		x10⁴N·m /rad	95
sztywność torsyjna		x10⁴N·m /rad	7.6	9.9
Moment bezwładności	Bez hamulca	kg*m²	8.3*10^-4
Moment bezwładności	Z hamulcem	kg*m²	1.04*10^-3
Masę	Bez hamulca	Kilogramowo	7.4
Masę	Z hamulcem	Kilogramowo	8.7
Liczba słupów silnika		Włóczęga	16
Warunki otoczenia			Temperatura pracy: 0~40°C Temperatura przechowywania: -20~60°C wilgotność operacyjna/wilgotność magazynowa: 20~80% RH (bez kondensacji) Odporność drgań: 24,5 m/s2 (częstotliwość: 10~400 Hz) Brak pyłu lub proszku metalowego, gazów żrących, gazów łatwopalnych, mgły olejowej i innych zastosowań w pomieszczeniach zamkniętych, unikaj bezpośredniego światła słonecznego Poniżej 1000 m wysokości
Izolacja silnika			Oporność izolacyjna: większa niż 100MΩ ((DC500V)
			Siła dielektryczna: AC1500V/ 1 minuta
			Klasa izolacji: F
Stopień ochrony			Typ całkowicie zamknięty, samochłodzony (IP65)
