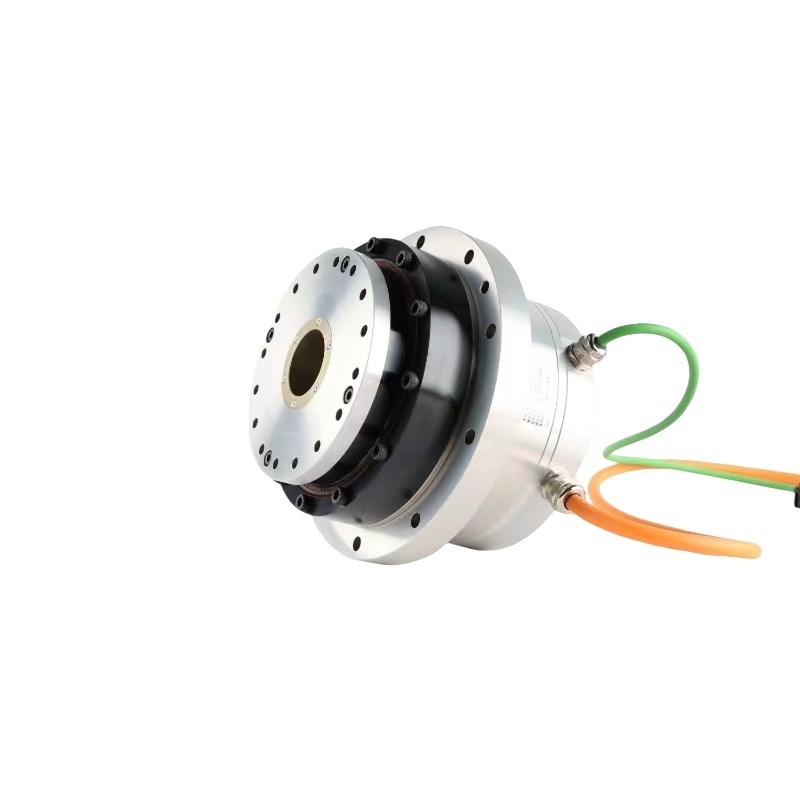

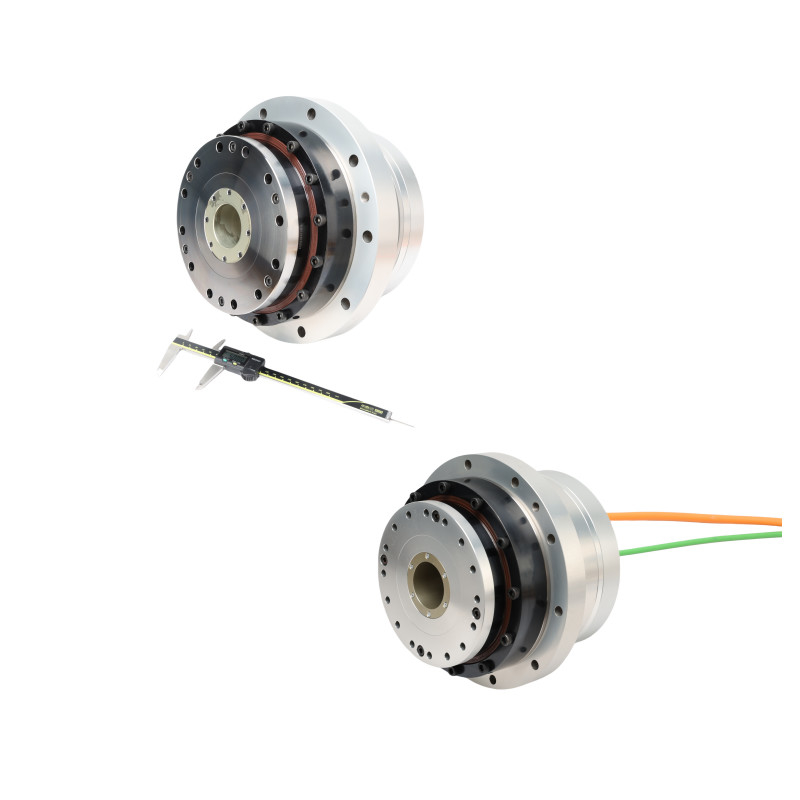

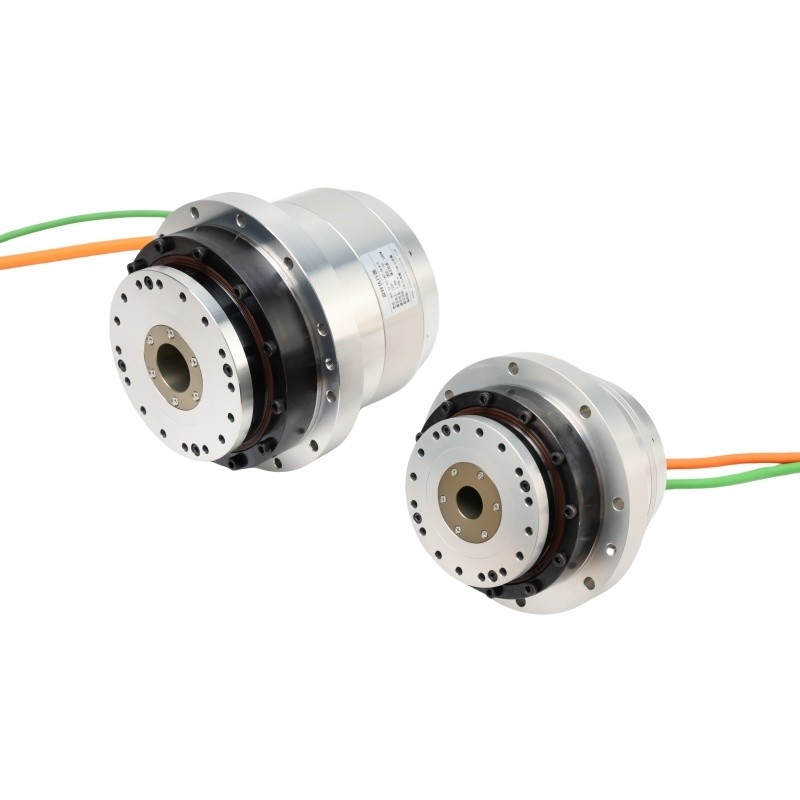

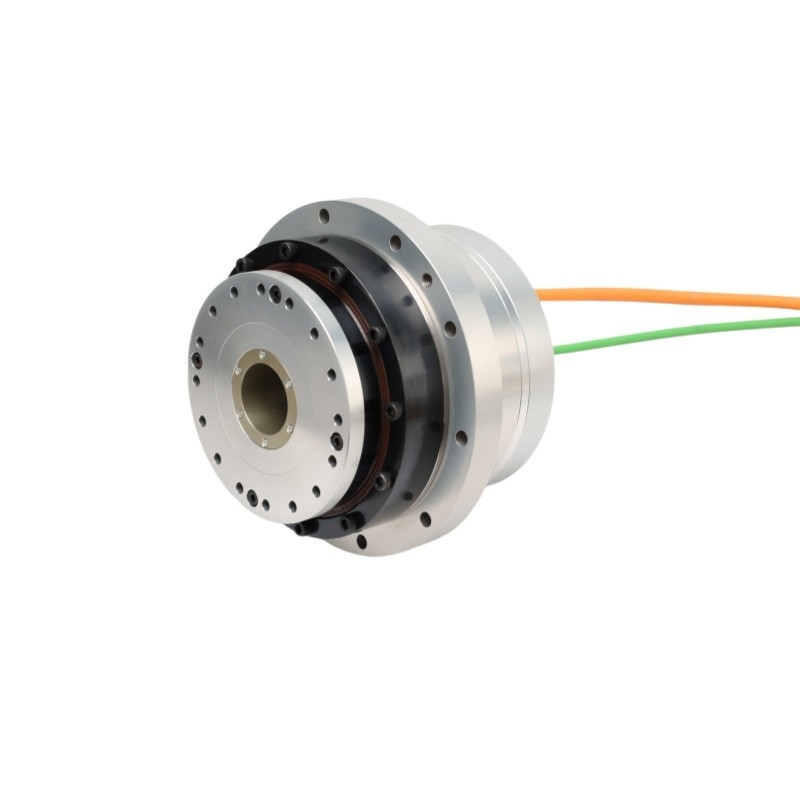

Automatyka Przemysłowa Włócznik obrotowy z otworem wnętrznym silnik przekładni harmonijnych

Przemysłowy układ obrotowy wału pustego

Armoniczny układ obrotowy wału pustego

Przemysłowy silnik biegów harmonijnych

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Seria HATF z bocznym wylotem

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Wykonujące obrotowe z serii HATF

Współczynnik redukcji:

51, 81, 101, 121, 161

Numer modelu:

Typ enkodera:

Enkoder absolutny

Liczba biegunów silnika:

Zastosowanie:

Automatyka 3C, Precyzyjne obrabiarki CNC, Sprzęt do polerowania szkła, Robot humanoidalny, Sprzęt la

Wersja na napięcie sieciowe:

AC220V, DC48V

Kluczowe cechy:

Integracja, wysoka wydajność, zerowy luz, długa żywotność, niski poziom hałasu

Zaprojektuj życie:

10000 godzin

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

HAT Series Rotary Hollow Shaft Actuators Integrated With Power Harmonic Servo Drive

Najlepszą cenę

Wideo

Zero odwrotnego odruchu duży, pusty wał obrotowy aktuator robotowy stawy HAMF serii

Najlepszą cenę

Wideo

ODM Górny układ sterowania wałem Robot Arm Joint Motor do laserowej maszyny do cięcia

Najlepszą cenę

Wideo

Aktor napędowy harmonijny do wału pustego Motor ramienia robotycznego serii HAMF

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wysokiej precyzji Sterowniki obrotowe z płaszczami dla automatyki przemysłowej

Name: Automatyka Przemysłowa Włócznik obrotowy z otworem wnętrznym silnik przekładni harmonijnych
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seria HATF z bocznym wylotem
Availability: InStock

Opis produktu

Urządzenia obrotowe odgrywają kluczową rolę w umożliwianiu precyzyjnego i kontrolowanego ruchu obrotowego w szerokim zakresie gałęzi przemysłu, przyczyniając się do wydajności, niezawodności,i funkcjonalności w różnych aplikacjach.

Siłownik obrotowy to cylinder pneumatyczny wykorzystywany do zapewnienia ruchu obrotowego lub kątowego, umożliwiając uderzenie w ruchu oscylującym w określonym kącie.Są wytrzymałe i dają stosunkowo dużą siłę (wrotnik) dla wielkościAktory obrotowe uproszczają konstrukcję i mogą zmniejszyć problemy z utrzymaniem.

Uważania dotyczące wyboru:

moment i prędkość:Wymogi dotyczące momentu obrotowego i prędkości obrotowej siłownika odpowiadają zastosowaniu.

Opcje sterowania:Zastanów się, jaki rodzaj sterowania (ręczne, pneumatyczne, hydrauliczne, elektryczne) jest potrzebny do konkretnego zastosowania.

Rozmiar i montaż:Zapewnienie zgodności z ograniczeniami przestrzennymi i wymogami montażu.

Artykuł specyfikacji

Zestaw HAT			20
Współczynnik redukcji			51	81	101	121	161
220VAC	Najwyższy moment obrotowy	N·m	69	91	102	108	113
	Moment obrotowy nominalny	N·m	30	48	58	61	61
	Maksymalna prędkość	obroty / min	98	62	50	41	31
	Prędkość nominalna	obroty / min	51	32	26	21	16
	Maksymalny prąd	Zbroje	6.04	5.02	4.51	3.98	3.13
	Prąd nominalny	Zbroje	2.63	2.65	2.56	2.25	1.69
	Stała momentu obrotowego	N m/Ramiona	11.42	18.14	22.62	27.1	36.06
	Oporność fazowa	Ohm ((20°C)	6.2
	Indukcja fazowa	mH	7.7
	Wsteczne EMF	Vrms/krpm	25
48VDC	Najwyższy moment obrotowy	N·m	69	91	102	108	113
	Moment obrotowy nominalny	N·m	39	58	61	61	61
	Maksymalna prędkość	obroty / min	86	54	44	36	27
	Prędkość nominalna	obroty / min	51	32	26	21	16
	Maksymalny prąd	Zbroje	15.37	12.77	11.48	10.14	7.98
	Prąd nominalny	Zbroje	8.69	8.14	6.86	5.73	4.31
	Stała momentu obrotowego	N m/Ramiona	4.49	7.13	8.89	10.65	14.17
	Oporność fazowa	Ohm ((20°C)	0.4
	Indukcja fazowa	mH	0.9
	Wsteczne EMF	Vrms/krpm	7.7
Absolute Encoder	Rodzaj kodera		Koder absolutny
	Rozdzielczość (jednorazowe obroty silnika)	trochę	23,24 bitów
	Silnik licznik wielokrotności	trochę	16
Jednoręczna dokładność pozycji		Sekcja łukowa	≤ 75	≤ 75	≤ 60	≤ 50	≤ 50
Powtarzalność dokładności pozycjonowania		Sekcja łukowa	≤ 10	≤ 10	≤ 10	≤ 10	≤ 10
Sztywność przewracania		x10⁴N·m /rad	24
sztywność torsyjna		x10⁴N·m /rad	1.8	2.3
Moment bezwładności	Bez hamulca	kg*m²	8.8*10^-5
Moment bezwładności	Z hamulcem	kg*m²	9.17*10^-5
Masę	Bez hamulca	Kilogramowo	2.4
Masę	Z hamulcem	Kilogramowo	2.96
Liczba słupów silnika		Włóczęga	16
Warunki otoczenia			Temperatura pracy: 0~40°C Temperatura przechowywania: -20~60°C wilgotność operacyjna/wilgotność magazynowa: 20~80% RH (bez kondensacji) Odporność drgań: 24,5 m/s2 (częstotliwość: 10~400 Hz) Brak pyłu lub proszku metalowego, gazów żrących, gazów łatwopalnych, mgły olejowej i innych zastosowań w pomieszczeniach zamkniętych, unikaj bezpośredniego światła słonecznego Poniżej 1000 m wysokości
Izolacja silnika			Oporność izolacyjna: większa niż 100MΩ ((DC500V)
			Siła dielektryczna: AC1500V/ 1 minuta
			Klasa izolacji: F
Stopień ochrony			Typ całkowicie zamknięty, samochłodzony (IP65)
