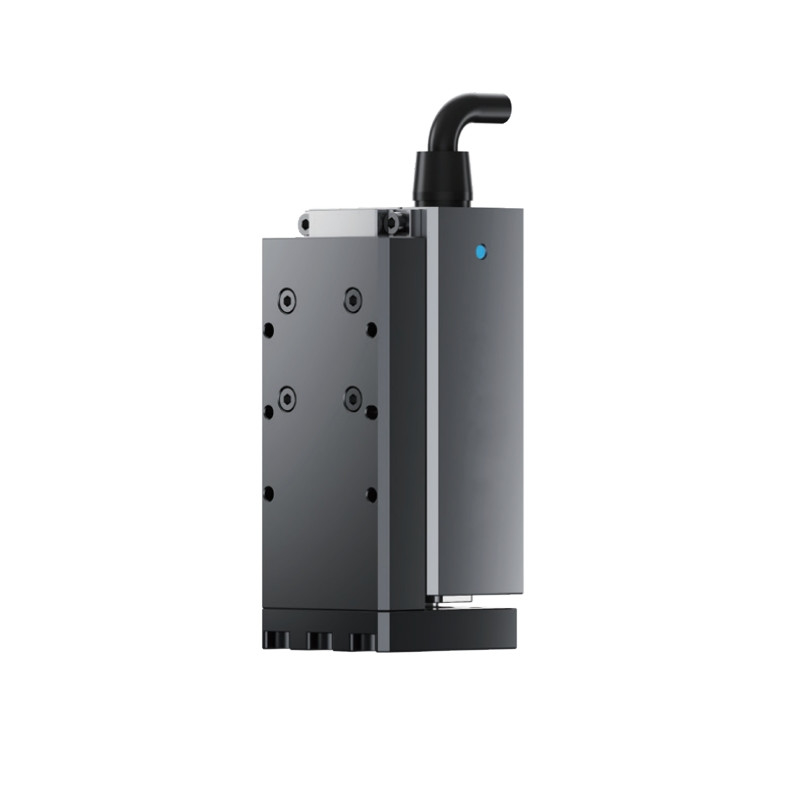

Name: Miniaturowy ultracienkie rozmiary ELS serii elektryczny liniowy schodowy stolik z wysoką gęstością energii
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seria ELS
Availability: InStock

Do domu > produkty > Elektryczny uchwytnik >

Miniaturowy ultracienkie rozmiary ELS serii elektryczny liniowy schodowy stolik z wysoką gęstością energii

Elektryczny stół przesuwny liniowy serii ELS

Ultra cienki elektryczny stół przesuwny liniowy

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Seria ELS

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Elektryczny liniowy stół przesuwny serii ELS

Poziom ochrony:

IP40

Dynamiczny dopuszczalny moment obciążenia Mx:

12,5 N·m

Dopuszczalny moment obciążenia dynamicznego My:

10N·m

Statyczny dopuszczalny moment obciążenia Mx:

32N·m

Rodzaj silnika:

Silnik DC Servo

Moc znamionowa W:

20w

Prąd szczytowy A:

Prąd znamionowy A:

1.5A

Napięcie znamionowe V:

Prąd stały 24 V ±10%

Zgodny z międzynarodowymi standardami:

CE, FCC, RoHS

Warunki płatności i wysyłki

Minimalne zamówienie

Do negocjacji

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Elektryczne uchwytki równoległe dla robotów z akumulatorami litowymi

Najlepszą cenę

Wielkoprecyzyjna uchwytarka ważąca z serii WEPG dla elektroniki 3C z funkcją ważenia w czasie rzeczywistym

Najlepszą cenę

ERG - HP serii Wysokiej Precyzji Gripper Rotary dla 3C Elektroniki

Najlepszą cenę

Wideo

ZRG serii podnoszący i obracający uchwyt do 3C elektroniki i precyzyjnej produkcji

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Seria ELS

Miniaturowy cylinder typu stołu elektrycznego

Seria ELS to miniaturowy elektryczny cylinder typu stołowy, niezależnie opracowany i wyprodukowany przez firmę Jodell, o wysokiej gęstości energii, dużej pojemności ładunkowej i kompaktowej konstrukcji.Można go zastosować do różnych scenariuszy aplikacji w celu wykonania złożonych zadań, takie jak wybór i miejsce, aranżacja i obsługa.


Zintegrowane napęd i sterowanie	Wysoka dokładność pozycjonowania	Technologia sterowania zamkniętym pętlem z napędem bezpośrednim	Ultra Cienkie rozmiary

Przegląd produktu

Model	ELS-SW	ELS-SW	ELS-SW	ELS-30	ELS-30	ELS-30	ELS-50	ELS-50	ELS-50
Całkowita podróż	30,50 mm	30,50 mm	30,50 mm	30 mm	30 mm	30 mm	50 mm	50 mm	50 mm
Ołów śruby ołowiowej, mm	2 mm	4 mm	6 mm	2 mm	4 mm	6 mm	2 mm	4 mm	6 mm
Narysowana siła napędu N	100N	50N	30N	100N	50N	30N	100N	50N	30N
Minimalna siła napędu N	30N	15N	9N	30N	15N	9N	30N	15N	9N
Maksymalna prędkość mm/s	100 mm/s	200 mm/s	300 mm/s	100 mm/s	200 mm/s	300 mm/s	100 mm/s	200 mm/s	300 mm/s
Maksymalne przyspieszenie G	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
Maksymalna masa przenośna - kilogramy poziome	6 kg	3 kg	2 kg	6 kg	3 kg	2 kg	6 kg	3 kg	2 kg
Maksymalna masa przenośna - kg pionowe	10,5 kg	00,75 kg	00,5 kg	10,5 kg	00,75 kg	00,5 kg	10,5 kg	00,75 kg	00,5 kg
Dokładność powtarzania pozycji w mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm	±0,02 mm
Szerokość ciała mm	36 mm	36 mm	36 mm	45 mm	45 mm	45 mm	45 mm	45 mm	45 mm
Opis funkcji	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania	Tryb pozycji/tryb popychania
Protokół komunikacji	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)	Wbudowany: Modbus RTU (RS485)
Protokół komunikacji	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne	Cyfrowe łącze I/O, IO opcjonalne
Zalecane środowisko użycia	0~40°C, <85% RH	0~40°C, <85% RH	0~40°C, <85% RH	0~40°C, <85% RH	0~40°C, <85% RH	0~40°C, <85% RH	0~40°C, <85% RH	0~40°C, <85% RH	0~40°C, <85% RH
Metoda wyjścia kabla interfejsu	Wyjście tylne/boczne	Wyjście tylne/boczne	Wyjście tylne/boczne	Wyjście tylne/boczne	Wyjście tylne/boczne	Wyjście tylne/boczne	Wyjście tylne/boczne	Wyjście tylne/boczne	Wyjście tylne/boczne
Długość życia	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km	50 milionów podróży w obie strony/5000 km
Nomienne napięcie V	Prąd stały 24V ±10%	Prąd stały 24V ±10%	Prąd stały 24V ±10%	Prąd stały 24V ±10%	Prąd stały 24V ±10%	Prąd stały 24V ±10%	Prąd stały 24V ±10%	Prąd stały 24V ±10%	Prąd stały 24V ±10%
Prąd nominalny A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A	1.5A
Strumień szczytowy A	3A	3A	3A	3A	3A	3A	3A	3A	3A
Moc znamionowa W	20 W	20 W	20 W	20 W	20 W	20 W	20 W	20 W	20 W
Rodzaj silnika	Serwo silnik prądu stałego	Serwo silnik prądu stałego	Serwo silnik prądu stałego	Serwo silnik prądu stałego	Serwo silnik prądu stałego	Serwo silnik prądu stałego	Serwo silnik prądu stałego	Serwo silnik prądu stałego	Serwo silnik prądu stałego
Dopuszczalny moment obciążenia statycznego Mx	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m	32 N·m
Przypuszczalny moment obrotowy statycznego obciążenia	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m	20 N·m
Dopuszczalny moment obrotowy statycznego obciążenia Mz	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m	23 N·m
Dynamiczny dopuszczalny moment obrotowy obciążenia Mx	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m	12.5 N·m
Dynamiczny dopuszczalny moment obciążenia My	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m
Dynamiczny dopuszczalny moment obciążenia Mz	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m	10 N·m
Poziom ochrony	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40	IP40
Zgodne z normami międzynarodowymi	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS	CE, FCC, RoHS
Sposób instalacji	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony	Instalacja horyzontalna, montaż pionowy, montaż boczny, montaż sufit zawieszony

Zastosowanie

3C Elektronika	Bateria litowa	Produkcja precyzyjna	- Nie.Urządzenia elektryczne	Samochody i inne pojazdy pokrewne	Edukacja
