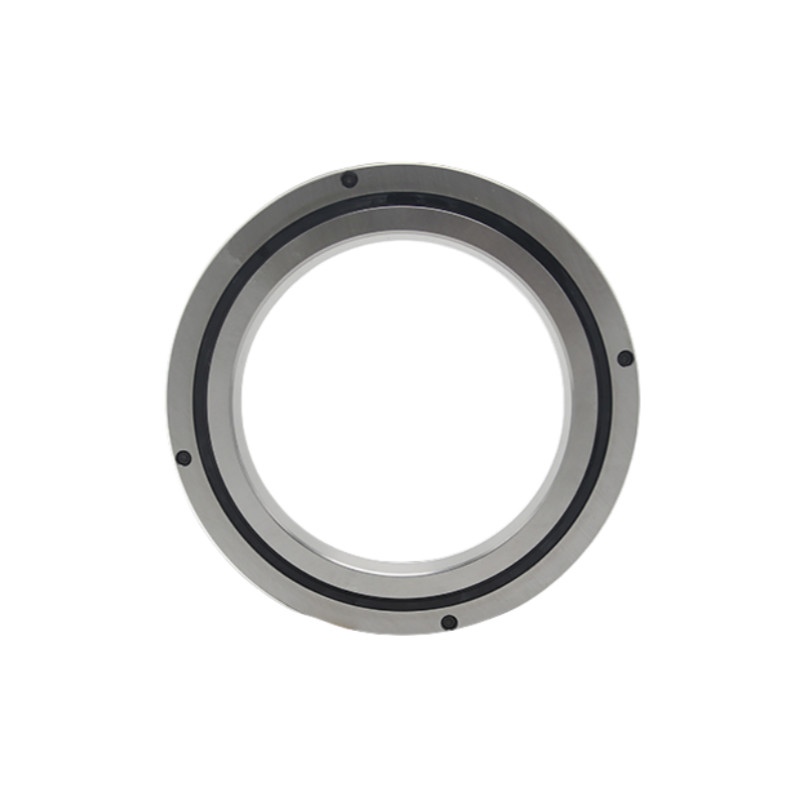

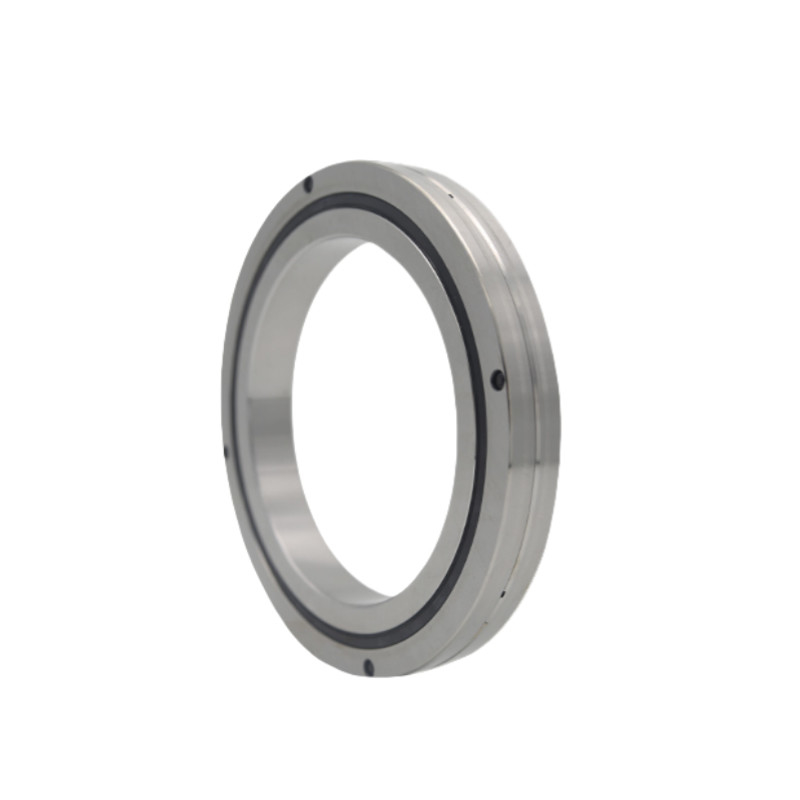

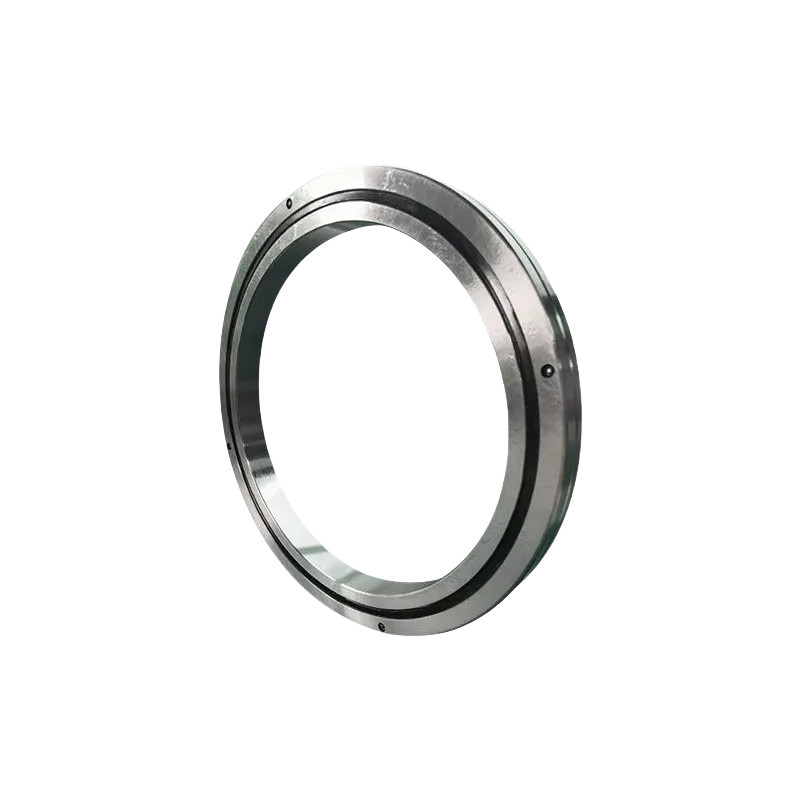

Łożyska krzyżowe do automatyki przemysłowej serii RB ID 20 mm

ID 20 mm łożyska rurowe krzyżowe

Łożyska poprzeczne serii RB

Łożyska krzyżowe do automatyki przemysłowej

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

SERIA RB

Skontaktuj się z nami

Poproś o wycenę

Łożyska krzyżowe do automatyki przemysłowej serii RB ID 20 mm

Szczegóły produktu

Model:

RB2008 do RB50040

Produkt:

Łożyska poprzeczne serii RB

Materiał:

Stal łożyskowa, stal nierdzewna, tworzywa sztuczne/materiały polimerowe, smary, materiały ceramiczne

ID:

20 do 500 mm

Nadmiar:

36 do 600 mm

Średnica koła podziałowego rolki Dpw:

27 do 548,8 mm

Ścięcie:

0,5 do 2,5 obr./min

Waga:

0,04 do 26 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Podłoże specjalne dla robotów przemysłowych z serii RV

Najlepszą cenę

SHF SHG łożyska reduktorów harmonijnych łożyska specjalne dla robota

Najlepszą cenę

CSF CSG łożyska reduktorów harmonijnych specjalne dla robotów

Najlepszą cenę

Łożyska krzyżowe do automatyki przemysłowej serii RB ID 20 mm

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Łożyska rurowe krzyżowe serii RB

Name: Łożyska krzyżowe do automatyki przemysłowej serii RB ID 20 mm
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: SERIA RB
Price: negocjowalne USD
Availability: InStock

Wraz z gwałtownym rozwojem i rosnącą dojrzałością wysokiej precyzji sprzętu przetwarzającego, coraz więcej wysokiej precyzji sprzętu przetwarzającego CNC, takich jak płyty indeksowania CNC,Centrum obróbki pionowej, pionowe narzędzia maszynowe i szlifierki porzuciły tradycyjne konstrukcje i przyjęły lepsze łożyska krzyżowe.

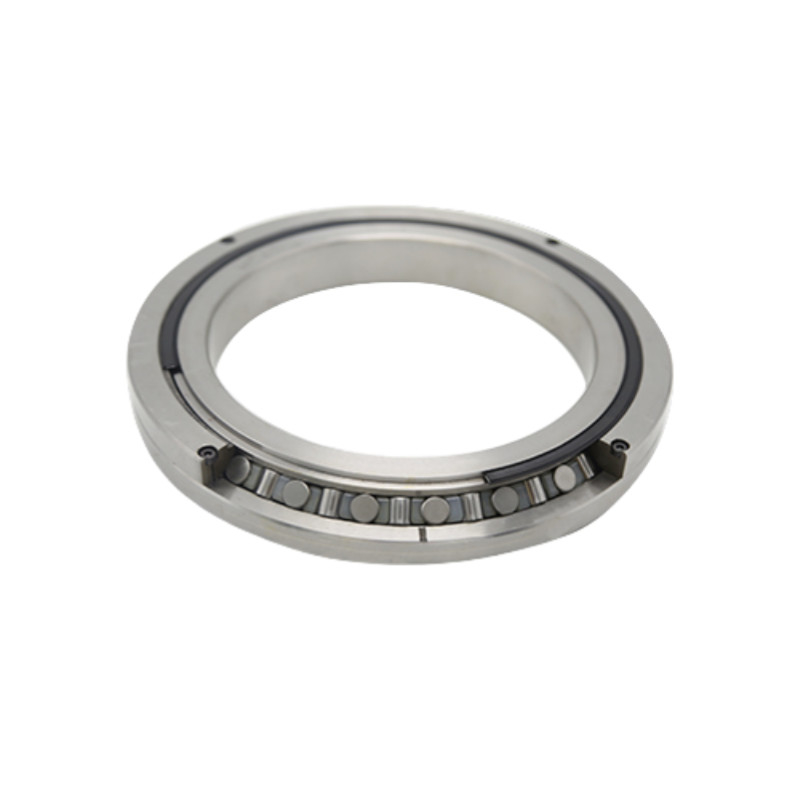

Łożyska krzyżowe są również nazywane łożyskami krzyżowymi. Elementy walcowania są zazwyczaj rolkami cylindrycznymi lub kolczastymi, rozmieszczonymi poprzecznie na jednej szlaku biegowym.Rolety są oddzielone za pomocą uchwytów lub bloków izolacyjnychMają wysoką dokładność obrotu, dużą pojemność ładunkową, małe wymiary, wysoką prędkość obrotu i sztywność.
Ta konstrukcja wiertnicza pozwala jednemu łożyskowi wytrzymać obciążenia we wszystkich kierunkach, takie jak obciążenia osiowe, obciążenia promieniowe i momenty przewracania.sztywność wzrasta o 3-4 razyJednocześnie wymiary zewnętrzne tej serii łożysk są zminimalizowane w maksymalnym stopniu.Specjalna ultracienka konstrukcja jest bliska granicy miniaturyzacji i ma wysoką sztywność, dlatego jest najbardziej odpowiedni do zastosowań takich jak złącza lub obracające się części robotów przemysłowych, obracające się stoły ośrodków obróbki, obracające się części manipulatorów, precyzyjne obracające się stoły, wieże,instrumenty medyczne, itp.

Zasady dotyczące modelu i nazwy

100

CC0

Model nominalny

Nominalna średnica wewnętrzna (mm)

Szerokość nominalna (mm)

Tryb uszczelniania

• Nieoznaczone: niezamykane

• UU: uszczelki po obu stronach

• U: jednostronne uszczelnienie pasa

Odległość radialna

• CC0: ujemne dopuszczenie (przetładowanie)

• C0: pozytywny klirens

• C1: duża wolność

Poziom dokładności

• Nieoznaczone: poziom zwykły (poziom 0)

• P6

• P5

• P4

• P2

※ Proszę o kon.Służy nam dokładność typu Ra

Cechy
1Wysoka precyzja: precyzja P4, precyzja P2
2Wysoka sztywność: łożyska tej serii mają
3. Wysokie obciążenie:Ta seria łożyska może wytrzymać obustronne obciążenie osiowe, obciążenie promieniowe i moment nachylenia
4. Małe rozmiary: Ta seria łożyska może zaoszczędzić miejsce dla narzędzi maszynowych

Specyfikacje

Model nr.	Wymiar					Ramię		Podstawowe obciążenie nominalne		Waga
	Wymiar					Ramię		(Radialny)		Waga
	Identyfikacja	Nadmiar	Średnica kółkowania rolka Dpw	Wysokość	Chamfer rmin	ds (maks.)	Dh (min.)	CN CN	Kor. KN	Kilogramowo
	(mm)	(mm)	Średnica kółkowania rolka Dpw	B B1	Chamfer rmin	ds (maks.)	Dh (min.)	CN CN	Kor. KN	Kilogramowo
RB2008	20	36	27	8	0.5	23.5	30.5	3.23	3.1	0.04
RB2508	25	41	32	8	0.5	28.5	35.5	3.63	3.83	0.05
RB3010	30	55	41.5	10	0.6	37	47	7.35	8.36	0.12
RB3510	35	60	46.5	10	0.6	41	51.5	7.64	9.12	0.13
RB4010	40	65	51.5	10	0.6	47.5	57.5	8.33	10.6	0.16
RB4510	45	70	56.5	10	0.6	51	61.5	8.62	11.3	0.17
RB5013	50	80	64	13	0.6	57.4	72	16.7	20.9	0.27
RB6013	60	90	74	13	0.6	68	82	18	24.3	0.3
RB7013	70	100	84	13	0.6	78	92	19.4	27.7	0.35
RB8016	80	120	98	16	0.6	91	111	30.1	42.1	0.7
RB9016	90	130	108	16	1	98	118	31.4	45.3	0.75
RB10016	100	140	119.3	16	1	109	129	31.7	48.6	0.83
RB10020	100	150	123	20	1	113	133	33.1	50.9	1.45
RB11012	110	135	121.8	12	0.6	117	127	12.5	24.1	0.4
RB11015	110	145	126.5	15	0.6	122	136	23.7	41.5	0.75
RB11020	110	160	133	20	1	120	143	34	54	1.56
RB12016	120	150	134.2	16	0.6	127	141	24.2	43.2	0.72
RB12025	120	180	148.7	25	1.5	133	164	66.9	100	2.62
RB13015	130	160	144.5	15	0.6	137	152	25	46.7	0.72
RB13025	130	190	158	25	1.5	143	174	69.5	107	2.82
RB14016	140	175	154.8	16	1	147	162	25.9	50.1	1
RB14025	140	200	168	25	1.5	154	185	74.8	121	2.96
RB15013	150	180	164	13	0.6	157	172	27	53.6	0.68
RB15025	150	210	178	25	1.5	164	194	76.8	128	3.16
RB15030	150	230	188	30	1.5	173	211	100	156	5.3
RB16025	160	220	188.6	25	1.5	173	204	81.7	135	3.14
RB17020	170	220	191	20	1.5	184	198	29	62.1	2.21
RB18025	180	240	210	25	1.5	195	225	84	143	3.44
RB19025	190	240	211.9	25	1	202	222	41.7	82.9	2.99
RB20025	200	260	230	25	2	215	245	84.2	157	4
RB20030	200	280	240	30	2	221	258	114	200	6.7
RB20035	200	295	247.7	35	2	225	270	151	252	9.6
RB22025	220	280	250.1	25	2	235	265	92.3	171	4.1
RB24025	240	300	269	25	2.5	256	281	68.3	145	4.5
RB25025	250	310	277.5	25	2.5	265	290	69.3	150	5
RB25030	250	330	287.5	30	2.5	269	306	126	244	8.1
RB25040	250	355	300.7	40	2.5	275	326	195	348	14.8
RB30025	300	360	328	25	2.5	315	340	76.3	178	5.9
RB30035	300	395	345	35	2.5	322	368	183	367	13.4
RB30040	300	405	351.6	40	2.5	326	377	212	409	17.2
RB35020	350	400	373.4	20	2.5	363	383	54.1	143	3.9
RB40035	400	480	440.3	35	2.5	422	459	156	370	14.5
RB40040	400	510	453.4	40	2.5	428	479	241	531	23.5
RB45025	450	500	474	25	1	464	484	61.7	182	6.6
RB50025	500	550	524.2	25	1	514	534	65.5	201	7.3
RB50040	500	600	548.8	40	2.5	526	572	239	607	26

Zastosowanie


Automatyka przemysłowa	Sprzęt medyczny	Powietrzno-kosmiczne	Sprzęt precyzyjny
