Do domu > produkty > Silnik stawu robotowego >

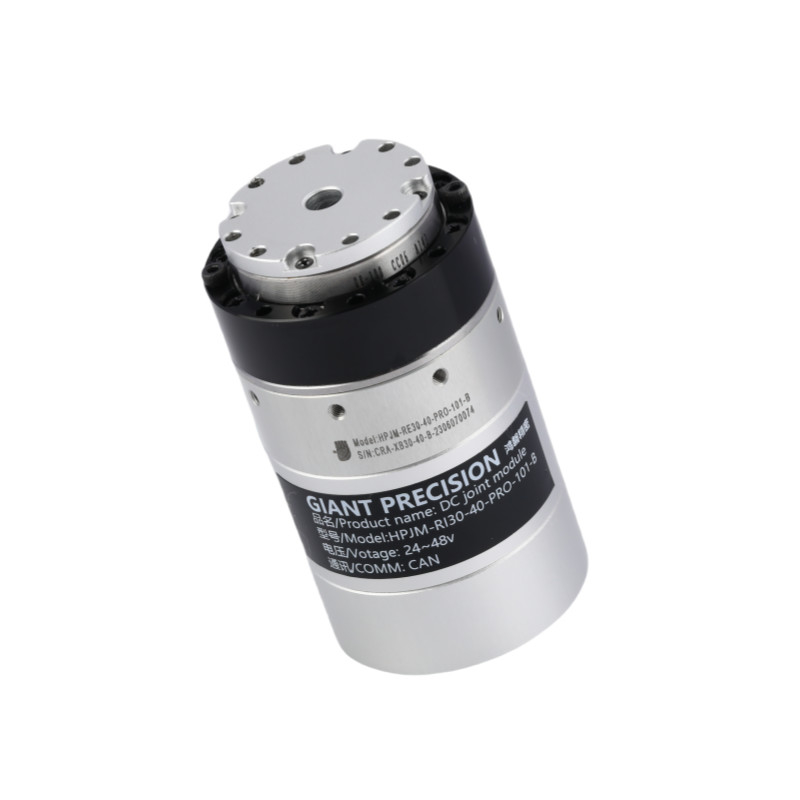

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik

Lotnik łącznych robotów lekkich

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

HPJM-RE30-40-PRO-XX

Skontaktuj się z nami
Poproś o wycenę
Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik
Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik
Szczegóły produktu
Produkt:
Wspólny silnik robota HPJM
Przełożenie:
51
Szczytowy moment obrotowy:
3,3 Nm
Maksymalny dopuszczalny moment obrotowy przy średnim obciążeniu:
2,3 Nm
Znamionowy moment obrotowy przy 2000 obr./min:
1,8 Nm
Maksymalna prędkość:
118 obr./min
Prędkość znamionowa (przy 1/2 momentu znamionowego):
90 obr./min
Luz przekładni:
90 sekund łukowych
Moc nominalna:
36 W
Napięcie zasilania:
24-48 V
Prąd nominalny:
1A
Opór:
2,08 oma
Rozdzielczość enkodera:
17 bitów
Autobus komunikacyjny:
MÓC
Masa:
0,18kg
Gwarancja:
1 rok
Warunki płatności i wysyłki
Minimalne zamówienie
1 SET
Cena
To Be Negotiated
Szczegóły pakowania
Pudełka
Czas dostawy
3-4 tygodnie
Zasady płatności
T/T
Możliwość Supply
20000 zestawów miesięcznie
ZAŁĄCZONE PRODUKTY
Dobra cena. Moduł łącznych robotów silnikowych o niskiej sztywności dla robotów humanoidalnych w Internecie Wideo

Moduł łącznych robotów silnikowych o niskiej sztywności dla robotów humanoidalnych

Najlepszą cenę
Dobra cena. Wysokiej wydajności i wydajności zintegrowany silnik harmonijny robot łączny silnik w Internecie Wideo

Wysokiej wydajności i wydajności zintegrowany silnik harmonijny robot łączny silnik

Najlepszą cenę
Dobra cena. Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik w Internecie Wideo

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Najlepszą cenę
Dobra cena. Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik w Internecie Wideo

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik

Najlepszą cenę
Skontaktuj się z nami
Skontaktuj się teraz
Opis produktu

HPJM-RE30-40-PRO-XX Robot łączny silnik

Tłumaczenie P/N

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 0

Opis produktu

Silnik złącza robotowego jest kluczowym elementem napędzającym ruch ramienia robotowego lub podobnych systemów.Takie jak precyzja, moment obrotowy, prędkość i niezawodność.

Z uwagi na to, że urządzenie obrotowe zawiera już silnik, skrzynkę biegów i koder zapewniający wysoką precyzję, nadaje się ono do zastosowań w łączach robotycznych.

Cechy

√ Doskonałe właściwości sterowania
√ Wysoka wydajność i gęstość momentu obrotowego
√ sterowniki pozycjonowania mogą być zaprojektowane bezpośrednio do łącza robota
√ łączność poprzez obsługę różnorodności standardów Ethernet
√ Wysoko dynamiczna reakcja z niskimi stratami systemu
√ Łatwe do połączenia

Szczegółowe obrazy

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 1

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 2

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 3

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 4

Artykuł specyfikacji

Wskaźnik redukcji 51 101
Moment obrotowy nominalny N·m 2.3 3.3
Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu N·m 3.3 4.8
Najwyższy moment obrotowy N·m 5.9 7.8
napięcie prądu prądu stałego 48VDC Prąd nominalny (z aluminiowym ciepłoodpornikiem) A 1
Maksymalny prąd A 3
Prędkość nominalna RPM 80 40
Maksymalna prędkość RPM 105 50
Koder absolutny Rodzaj kodera Wykrywacz wielobrotowy bezwzględny
Rozdzielczość kodera (obrot silnika 1) 17 bitów
Licznik wielokrotnych obrotów silnika 216 ((65 536)
Reakcja Sekcja łukowa 20
Można je dostosować w ciągu 10 sek.
Masę Bez hamulca kg 0.13
Długość mm 53.9
Przez dziurę mm 5
Masę Z hamulcem kg 0.2
Długość mm 67.5
Przez dziurę mm 5
Maksymalna moc ciągła silnika W 36
Napięcie zasilania V 24-48V
Autobus komunikacyjny Potrafią
Izolacja silnika Stopień odporności na ciepło:F (((155°C)
Oporność izolacyjna: powyżej 200M Ω ((DC500V)
Włókno izolacji: AC1500V ((1 minuta)
Mechanizm ochrony (poziom ochrony) Całkowicie zamknięte i samoochładzające (domyślne IP50, specjalnie dostosowane IP65, IP67, IP68)



Wskaźnik przekładni Najwyższy moment obrotowy
(N.M.)

Maksymalny dopuszczalny moment obrotowy przy średnim obciążeniu

(N.m.)

 Oznaczony moment obrotowy przy 2000 obr./min (N.m) Prędkość maksymalna
(RPM)		 Prędkość nominalna
(W przypadku 1/2 momentu obrotowego)
(RPM)		 Odpowiedź sprzętu
(arcsec)
51 3.3 2.3 1.8 118 90 40
101 4.8 3.3 2.8 59 45 40
　　　　　　　
Moc nominalna
(W)		 Napięcie zasilania
(V)		 Maksymalny prąd ciągły
(A)		 Prąd nominalny
(A)		 Odporność
(Ω)		 Rozdzielczość kodera
(bit)		 Autobus komunikacyjny
36 24-48 2 1 2.08 17 Potrafią
　　　　　　　
Stała momentu obrotowego
(Nm/A)		 Indukcyjność
(mH)		 Liczba par polowych Włókno puste
(mm)		 Długość
(mm)		 Masę
(kg)		 Inercja
(g*cm)2)
0.024 0.409 7 5 550,3±0.5 0.18 24

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 5

Zastosowanie

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 6  Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 7  Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 8
Roboty i drony Współpracująca ręka robota Automatyczne linie produkcyjne
Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 9  Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 10  Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik 11
Maszyny przemysłowe Przemysł samochodowy AGV Logistics
