Do domu > produkty > Silnik stawu robotowego >

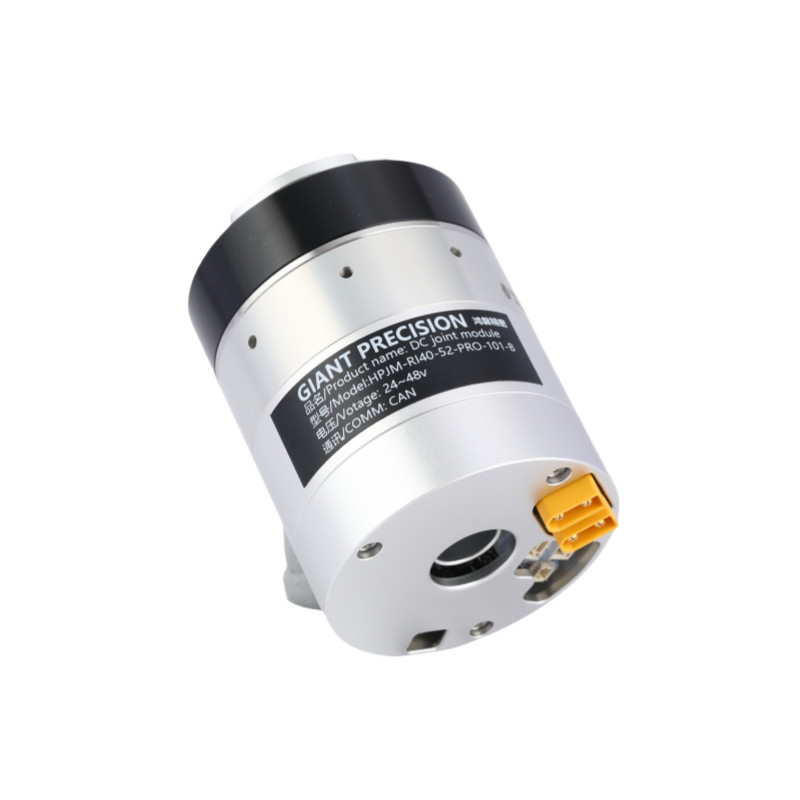

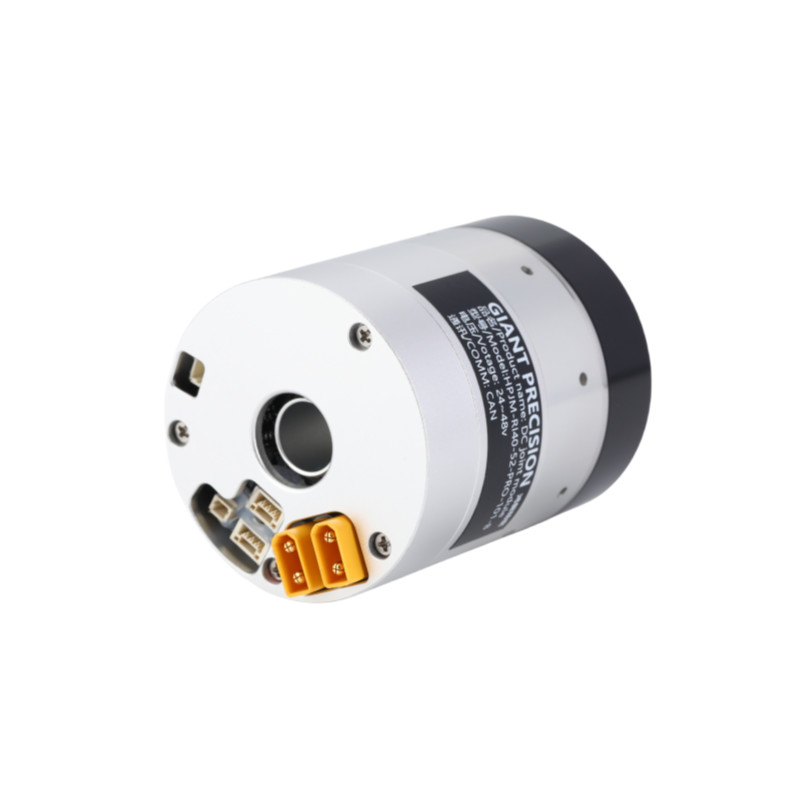

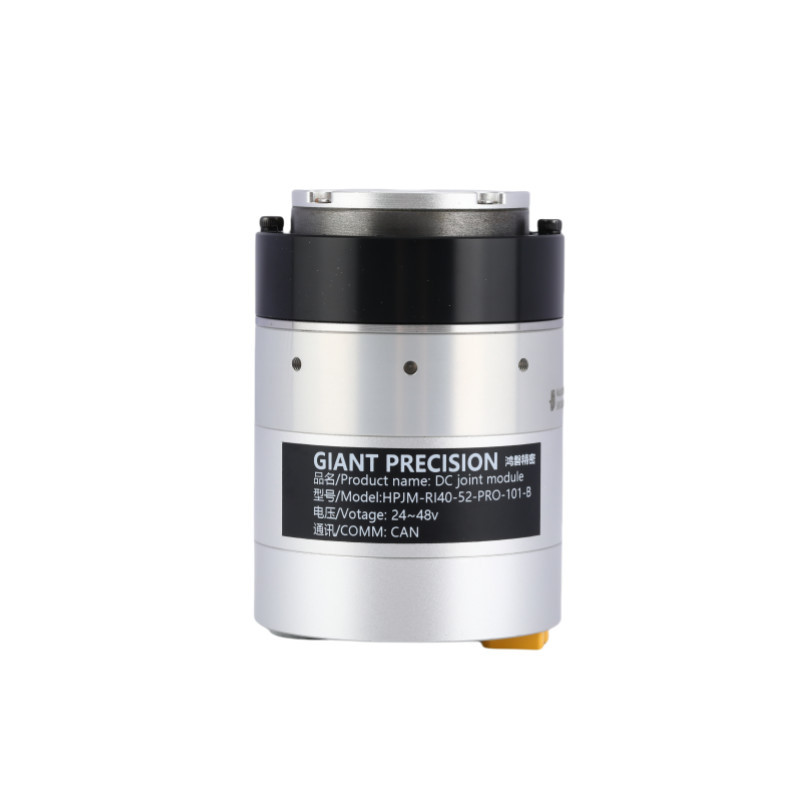

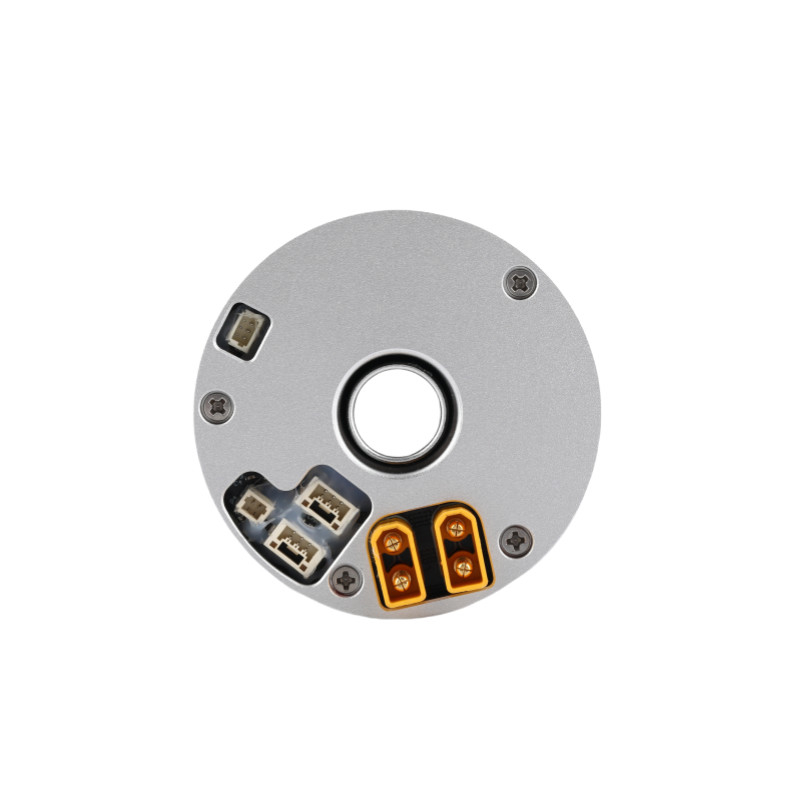

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Zero Reakcja Robot łączny silnik

Silnik łączników robotów o dużym momentu obrotowym

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

HPJM-RE40-52-PRO-XX

Skontaktuj się z nami

Poproś o wycenę

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Szczegóły produktu

Produkt:

Wspólny silnik robota HPJM

Przełożenie:

51, 101

Szczytowy moment obrotowy:

8,3 Nm, 11 Nm

Maksymalny dopuszczalny moment obrotowy przy średnim obciążeniu:

5,5 Nm, 8,9 Nm

Znamionowy moment obrotowy przy 2000 obr./min:

4 Nm, 6,5 Nm

Maksymalna prędkość:

118 obr./min., 59 obr./min

Prędkość znamionowa (przy 1/2 momentu znamionowego):

80 obr/min, 40 obr/min

Luz przekładni:

40 sek, 30 sek.

Moc nominalna:

90 W

Napięcie zasilania:

24-48 V

Prąd nominalny:

3 A

Opór:

10,96 Ω

Rozdzielczość enkodera:

17 bitów

Autobus komunikacyjny:

MÓC

Masa:

0,3 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Dobra cena. Moduł łącznych robotów silnikowych o niskiej sztywności dla robotów humanoidalnych w Internecie

Wideo

Moduł łącznych robotów silnikowych o niskiej sztywności dla robotów humanoidalnych

Najlepszą cenę

Dobra cena. Wysokiej wydajności i wydajności zintegrowany silnik harmonijny robot łączny silnik w Internecie

Wideo

Wysokiej wydajności i wydajności zintegrowany silnik harmonijny robot łączny silnik

Najlepszą cenę

Dobra cena. Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik w Internecie

Wideo

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Najlepszą cenę

Dobra cena. Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik w Internecie

Wideo

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

HPJM-RE40-52-PRO-XX Robot łączny silnik

Tłumaczenie P/N

Opis produktu

Silnik złącza robotowego jest kluczowym elementem napędzającym ruch ramienia robotowego lub podobnych systemów.Takie jak precyzja, moment obrotowy, prędkość i niezawodność.

Z uwagi na to, że urządzenie obrotowe zawiera już silnik, skrzynkę biegów i koder zapewniający wysoką precyzję, nadaje się ono do zastosowań w łączach robotycznych.

Aplikacje robotowe obejmujące wiele osi wymagają absolutnej dokładności powtarzania i wyjątkowej wydajności z maksymalną dynamiczną reakcją i żywotnością.Mamy różne rozwiązania napędowe, które spełniają te wymaganiaMożemy również zapewnić wsparcie w zakresie projektowania i symulacji, w tym w przypadku bardzo złożonych systemów robotycznych.

Cechy

√ Szerokie portfolio rozmiarów i cech
√ Dostępne funkcje takie jak hamulce, czujniki momentu obrotowego, zintegrowana elektronika
√Dostosowany do elastycznej integracji
√Wysoka gęstość momentu obrotowego
√Precyzyjne kodery stawów, bez reakcji przeciwnej
√Automatyka przemysłowa, roboty medyczne (pick-and-place, manipulacja, ręce robotyczne)

Szczegółowe obrazy

SpecyfikacjaArkusz

Wskaźnik redukcji			51	101
Moment obrotowy nominalny		N·m	4.8	7.9
Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		N·m	8.3	11
Najwyższy moment obrotowy		N·m	15	22
napięcie prądu prądu stałego 48VDC	Prąd nominalny (z aluminiowym ciepłoodpornikiem)	A	2
	Maksymalny prąd	A	6
	Prędkość nominalna	RPM	70	33
	Maksymalna prędkość	RPM	98	46
Koder absolutny	Rodzaj kodera		Wykrywacz wielobrotowy bezwzględny
	Rozdzielczość kodera (obrot silnika 1)		17 bitów
	Licznik wielokrotnych obrotów silnika		2¹⁶(65 536)
Reakcja		Sekcja łukowa	40
			Można je dostosować w ciągu 10 sek.
Masę	Bez hamulca	kg	0.27
Długość		mm	57
Przez dziurę		mm	11
Masę	Z hamulcem	kg	0.32
Długość		mm	74.9
Przez dziurę		mm	11
Maksymalna moc ciągła silnika		W	75
Napięcie zasilania		V	24-48V
Autobus komunikacyjny		Potrafią
Izolacja silnika		Stopień odporności na ciepło:F (((155°C)
		Oporność izolacyjna: powyżej 200M Ω ((DC500V)
		Włókno izolacji: AC1500V ((1 minuta)
Mechanizm ochrony (poziom ochrony)		Całkowicie zamknięte i samoochładzające (domyślne IP50, specjalnie dostosowane IP65, IP67, IP68)

Wskaźnik przekładni	Najwyższy moment obrotowy	Maksymalny dopuszczalny moment obrotowy przy średnim obciążeniu (N.m)	Oznaczony moment obrotowy przy 2000 obr./min (N.m)	Prędkość maksymalna (RPM)	Prędkość nominalna (W przypadku 1/2 momentu obrotowego) (RPM)	Odpowiedź sprzętu (arcsec)
51	8.3	5.5	4	118	80	40
101	11	8.9	6.5	59	40	30

Moc nominalna (W)	Napięcie zasilania (V)	Maksymalny prąd ciągły (A)	Prąd nominalny (A)	Odporność (Ω)	Rozdzielczość kodera (bit)	Autobus komunikacyjny
90	24-48	3	2	1.96	17	Potrafią

Stała momentu obrotowego (Nm/A)	Indukcyjność (mH)	Liczba par polowych	Włókno puste (mm)	Długość (mm)	Masę (kg)	Inercja (g*cm)²)
0.05	0.788	7	12	600,3±0.5	0.3	82

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik 5

Zastosowanie


Roboty i drony	Współpracująca ręka robota	Automatyczne linie produkcyjne

Maszyny CNC	Urządzenia medyczne	AGV Logistics

Znaków：

Integrated Harmonic Robot Joint Motor

Low Backlash Harmonic Motor

High Adaptability Robot Joint Motor
