Zintegrowany moduł łączników silnika robotowego z dużą gęstością momentu obrotowego

Zintegrowany moduł połączeń robotów harmonijnych

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

HPJM-RE60-70-PRO-XX

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Wspólny silnik robota HPJM

Przełożenie:

51, 81, 101, 121

Szczytowy moment obrotowy:

76 Nm, 95 Nm, 120 Nm

Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu:

42 Nm, 53 Nm, 66 Nm

Znamionowy moment obrotowy przy 2000 obr./min:

27 Nm, 30 Nm, 43 Nm

Maksymalna prędkość:

75 obr/min, 52 obr/min, 40 obr/min, 33 obr/min

Prędkość znamionowa (przy 1/2 momentu znamionowego):

60 obr/min, 38 obr/min, 29 obr/min, 23 obr/min

Luz przekładni:

20 sekund łukowych, 10 sekund łukowych

Moc nominalna:

300 W

Napięcie zasilania:

24-48 V

Prąd nominalny:

6,7 A

Poziom ochrony:

IP50

Rozdzielczość enkodera:

17 bitów

Autobus komunikacyjny:

MÓC

Masa:

0,75 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Moduł łącznych robotów silnikowych o niskiej sztywności dla robotów humanoidalnych

Najlepszą cenę

Wideo

Wysokiej wydajności i wydajności zintegrowany silnik harmonijny robot łączny silnik

Najlepszą cenę

Wideo

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Najlepszą cenę

Wideo

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

HPJM-RE60-70-PRO-XX Robot łączny silnik

Name: Zintegrowany moduł łączników silnika robotowego z dużą gęstością momentu obrotowego
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE60-70-PRO-XX
Availability: InStock

Tłumaczenie P/N

Opis produktu

Silnik złącza robotowego jest kluczowym elementem napędzającym ruch ramienia robotowego lub podobnych systemów.Takie jak precyzja, moment obrotowy, prędkość i niezawodność.

Z uwagi na to, że urządzenie obrotowe zawiera już silnik, skrzynkę biegów i koder zapewniający wysoką precyzję, nadaje się ono do zastosowań w łączach robotycznych.

Złącza robotyczne, czasami nazywane osiami, to ruchome części robota, które powodują względny ruch między sąsiednimi ogniwami.Powiązania te odnoszą się do sztywnych elementów łączących złącza w celu zapewnienia ich prawidłowej i łatwej pracy.

Cechy

√ Robustność i długość życia
√ Wysoka gęstość momentu obrotowego, niski moment obrotowy
√ wodoodporne, besty, wybuchoodporne
√ Niski hałas i wysoka precyzja
√ Słup pusty

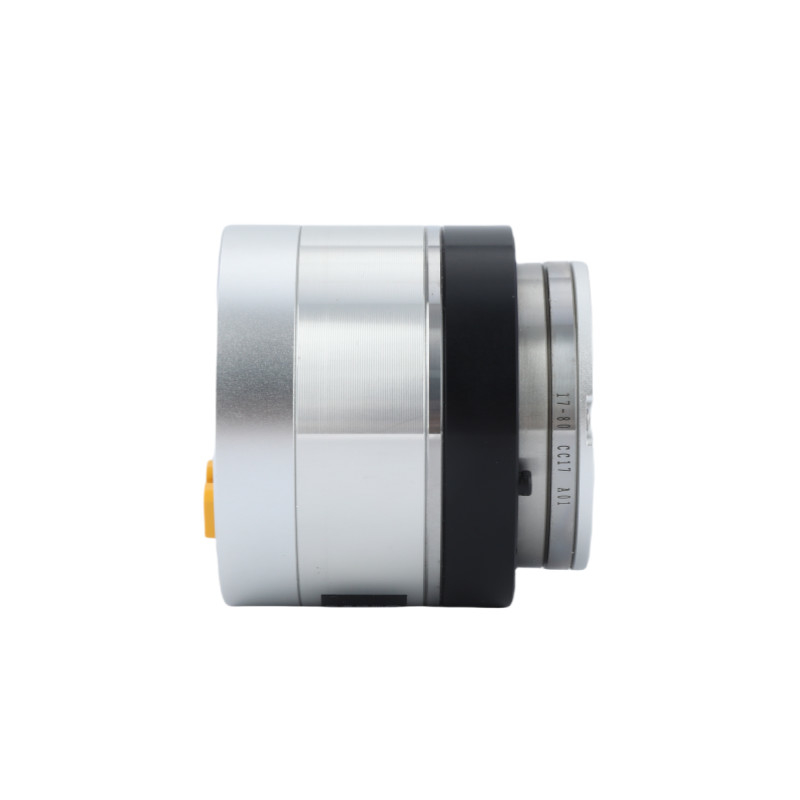

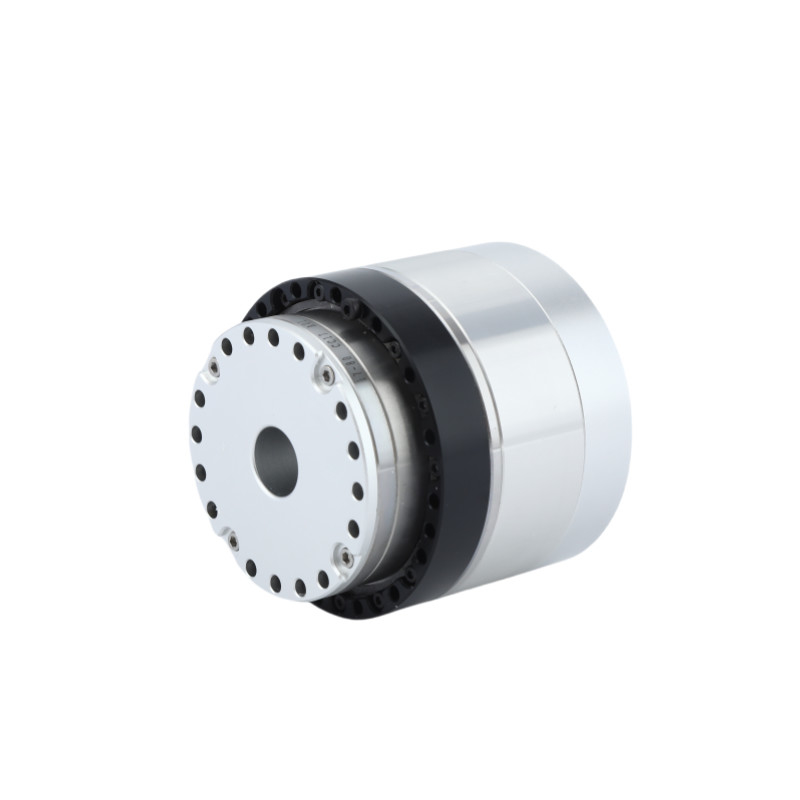

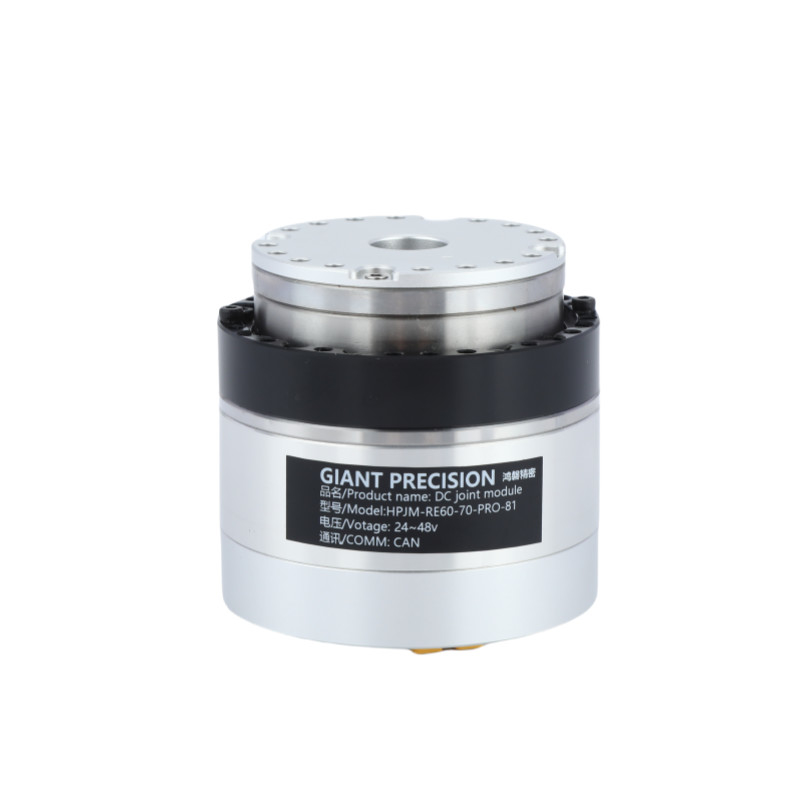

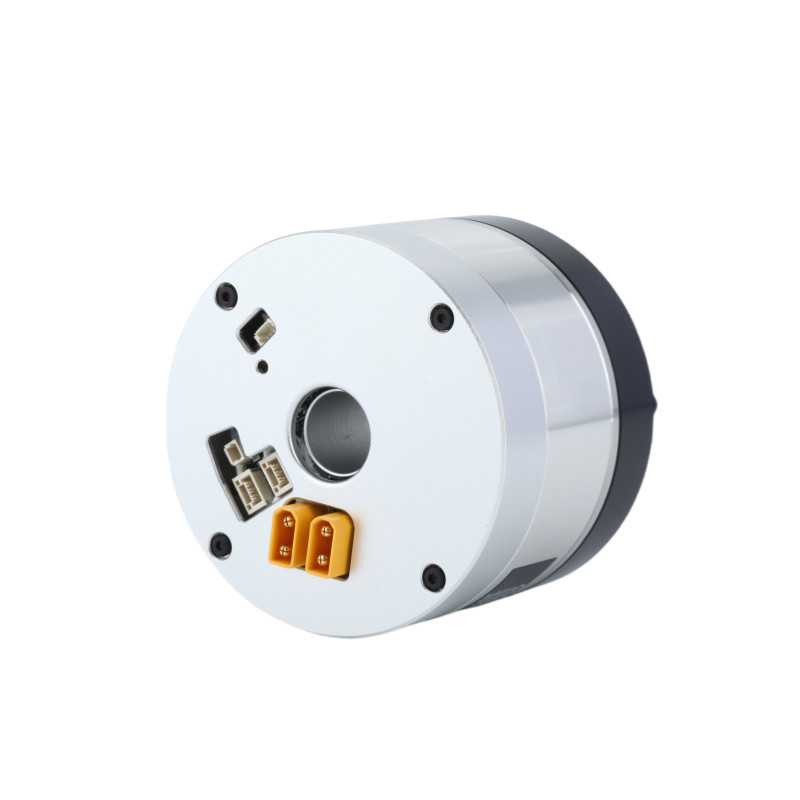

Szczegółowe obrazy

Artykuł specyfikacji

Wskaźnik redukcji			51	81	101	121
Moment obrotowy nominalny		N·m	27	30	43
Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		N·m	42	53	66
Najwyższy moment obrotowy		N·m	76	95	120	95
napięcie prądu prądu stałego 48VDC	Prąd nominalny (z aluminiowym ciepłoodpornikiem)	A	6.7
	Maksymalny prąd	A	19.2
	Prędkość nominalna	RPM	60	38	29	23
	Maksymalna prędkość	RPM	75	52	40	33
Koder absolutny	Rodzaj kodera		Wykrywacz wielobrotowy bezwzględny
	Rozdzielczość kodera (obrot silnika 1)		17 bitów
	Licznik wielokrotnych obrotów silnika		216 ((65 536)
Reakcja		Sekcja łukowa	20		10
			Można je dostosować w ciągu 10 sek.
Masę	Bez hamulca	kg	0.6
Długość		mm	69
Przez dziurę		mm	14
Masę	Z hamulcem	kg	0.75
Długość		mm	93
Przez dziurę		mm	10
Maksymalna moc ciągła silnika		W	300
Napięcie zasilania		V	24-48V
Autobus komunikacyjny		Potrafią
Izolacja silnika		Stopień odporności na ciepło:F (((155°C)
		Oporność izolacyjna: powyżej 200M Ω ((DC500V)
		Włókno izolacji: AC1500V ((1 minuta)
Mechanizm ochrony (poziom ochrony)		Całkowicie zamknięte i samochłodzące (domyślne IP50, specjalnie dostosowane IP65, IP67, IP68)

Zintegrowany moduł łączników silnika robotowego z dużą gęstością momentu obrotowego 5

Zastosowanie


Roboty i drony	Współpracująca ręka robota	Automatyczne linie produkcyjne

Maszyny CNC	Urządzenia medyczne	AGV Logistics
