Kompaktowa struktura silnik harmonijny wysokiej wydajności i solidnego projektu

Kompaktowy silnik złącza robotowego

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

HPJM-RE80-110PRO-XX

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

Wspólny silnik robota HPJM

Przełożenie:

51, 81, 101, 121

Szczytowy moment obrotowy:

108 Nm, 142 Nm, 163 Nm

Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu:

69 Nm, 91 Nm, 102 Nm, 108 Nm

Znamionowy moment obrotowy przy 2000 obr./min:

37 Nm, 51 Nm, 55 Nm

Maksymalna prędkość:

72 obroty na minutę, 58 obroty na minutę, 37 obroty na minutę, 32 obroty na minutę

Prędkość znamionowa (przy 1/2 momentu znamionowego):

55 obr/min, 34 obr/min, 30 obr/min, 24 obr/min

Luz przekładni:

20 sekund łukowych, 10 sekund łukowych

Moc nominalna:

500 W

Prąd nominalny:

8,4 A

Opór:

0,38 oma

Masa:

10,67 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Wideo

Moduł łącznych robotów silnikowych o niskiej sztywności dla robotów humanoidalnych

Najlepszą cenę

Wideo

Wysokiej wydajności i wydajności zintegrowany silnik harmonijny robot łączny silnik

Najlepszą cenę

Wideo

Wysoki moment obrotowy Zero Reakcja zintegrowany silnik harmonijny Robot wspólny silnik

Najlepszą cenę

Wideo

Wysokiej precyzji 51 przekładni redukcji stosunek światła robota łącza silnik

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

HPJM-RE80-110-PRO-XX Robot łączny silnik

Name: Kompaktowa struktura silnik harmonijny wysokiej wydajności i solidnego projektu
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE80-110PRO-XX
Availability: InStock

Tłumaczenie P/N

Opis produktu

Silnik złącza robotowego jest kluczowym elementem napędzającym ruch ramienia robotowego lub podobnych systemów.Takie jak precyzja, moment obrotowy, prędkość i niezawodność.

Z uwagi na to, że urządzenie obrotowe zawiera już silnik, skrzynkę biegów i koder zapewniający wysoką precyzję, nadaje się ono do zastosowań w łączach robotycznych.

Zintegrowany moduł stawu robotowego o wysokim momentzie obrotowym jest wyrafinowanym urządzeniem mechanicznym zaprojektowanym w celu ułatwienia ruchu w systemach robotycznych.Moduł ten charakteryzuje się zdolnością do wytwarzania znacznego momentu obrotowego przy zachowaniu kompaktowych wymiarówSystem ten integruje różne komponenty, w tym silniki, zębatki i czujniki, w jedną jednostkę, ułatwiając instalację i zmniejszając ogólny zasięg systemów robotycznych.

Kompaktowy rozmiar obejmuje serwo sterowniki, koder wartości bezwzględnej po stronie silnika, koder wartości bezwzględnej po stronie wyjścia oraz silniki bezramkowe, hamulce,Precyzyjne reduktory harmoniczne i inne główne elementy, dzięki czemu klienci zaoszczędzą setki kosztów pracy i czasu związanych z wyborem, projektowaniem, zakupem, montażem i montażem części mechanicznych i elektronicznych.

Cechy

√ Wspaniały projekt
√ Kompaktna struktura
√ Szybkie budowanie robota

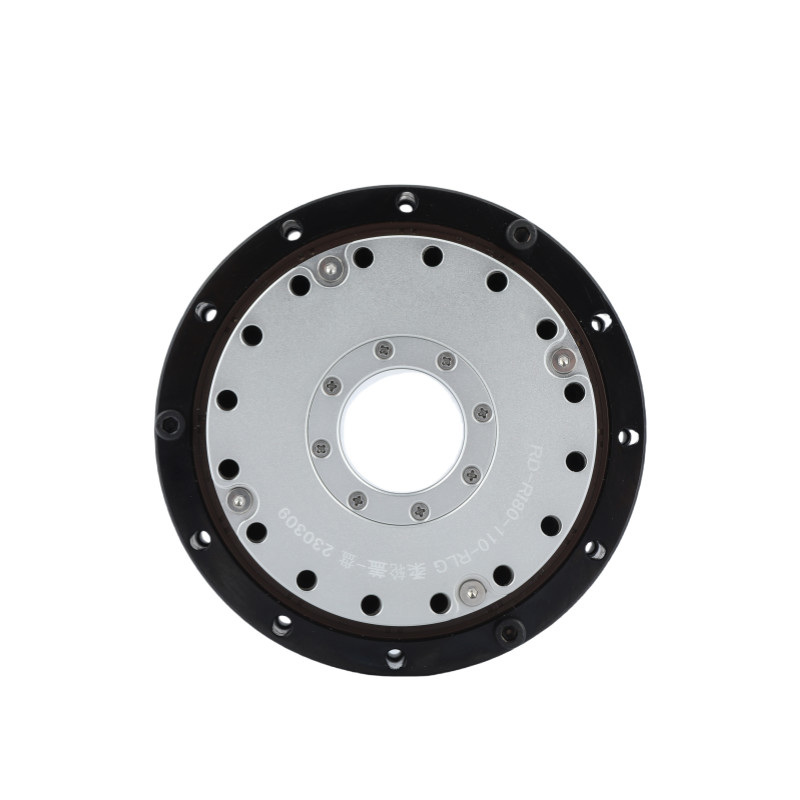

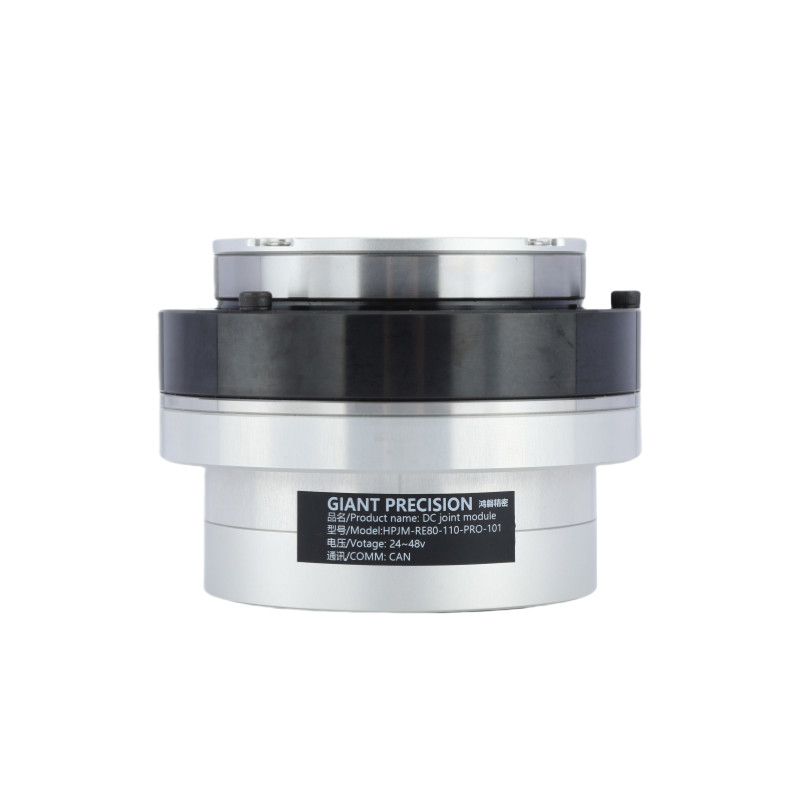

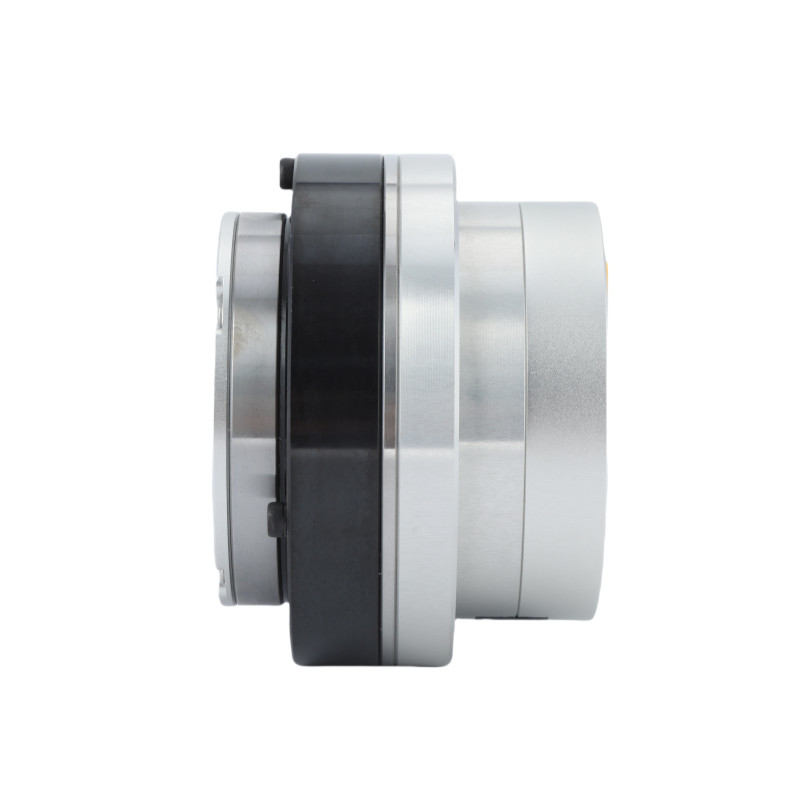

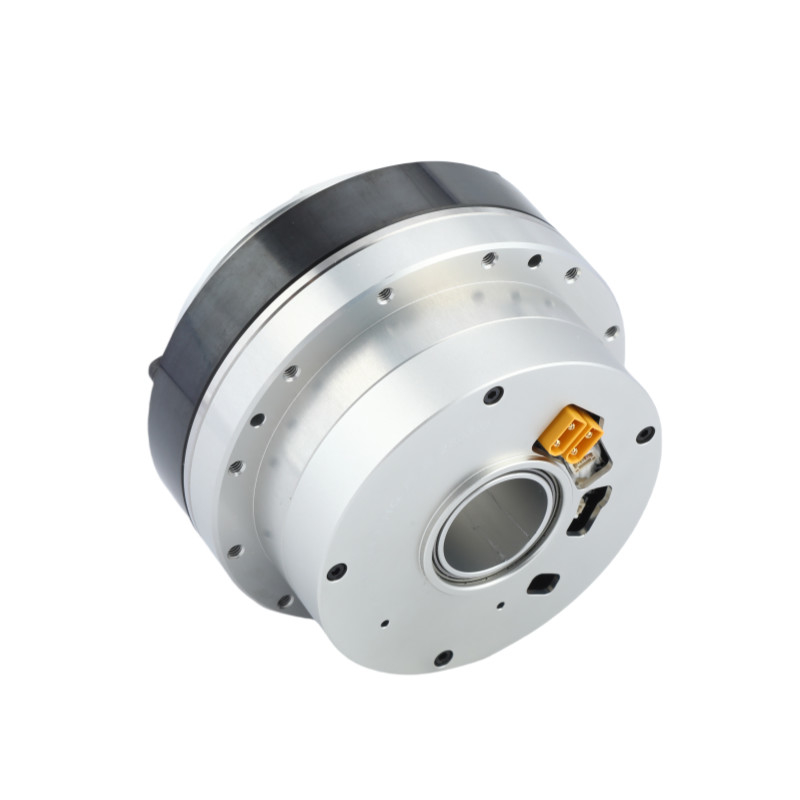

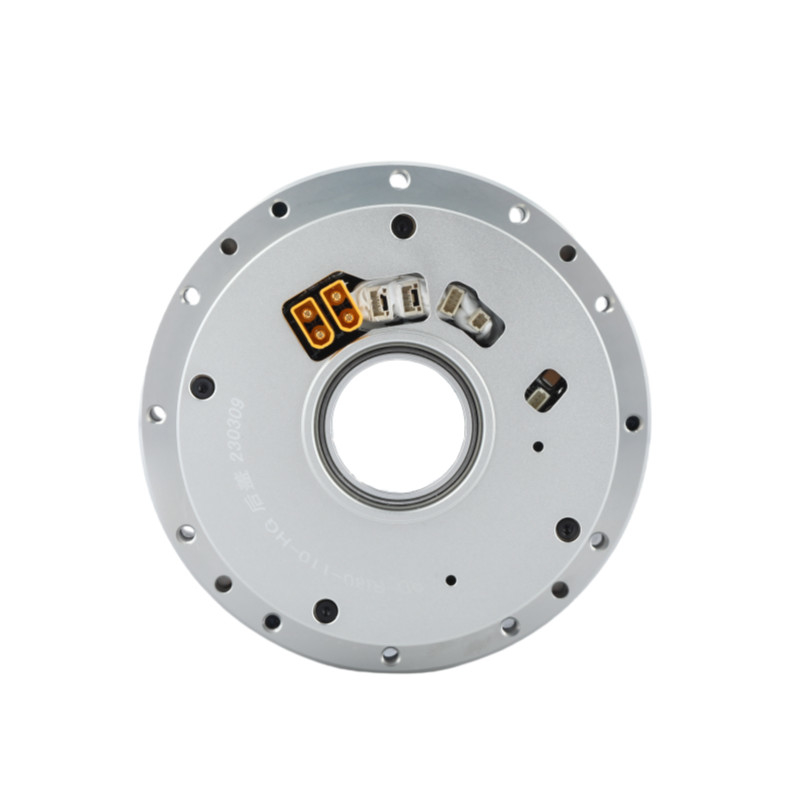

Szczegółowe obrazy

Artykuł specyfikacji

Wskaźnik redukcji			51	81	101	121	161
Moment obrotowy nominalny		N·m	60	96	120
Maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		N·m	121	169	194	207	217
Najwyższy moment obrotowy		N·m	205	280	315	335	348
Wskaźnik redukcji	Prąd nominalny (z aluminiowym ciepłoodpornikiem)	A	10.4
	Maksymalny prąd	A	29.3
	Prędkość nominalna	RPM	47	30	23	17	12
	Maksymalna prędkość	RPM	54	35	27	23	16
Koder absolutny	Rodzaj kodera		Wykrywacz wielobrotowy bezwzględny
	Rozdzielczość kodera (obrot silnika 1)		17 bitów
	Licznik wielokrotnych obrotów silnika		2¹⁶(65 536)
Reakcja		Sekcja łukowa	20		10
			Można je dostosować w ciągu 10 sek.
Masę	Bez hamulca	kg	2
Długość		mm	80.6
Przez dziurę		mm	15
Masę	Z hamulcem	kg	2.57
Długość		mm	107.8
Przez dziurę		mm	15
Maksymalna moc ciągła silnika		W	750
Napięcie zasilania		V	24-48V
Autobus komunikacyjny		Potrafią
Izolacja silnika		Stopień odporności na ciepło:F (((155°C)
		Oporność izolacyjna: powyżej 200M Ω ((DC500V)
		Włókno izolacji: AC1500V ((1 minuta)
Mechanizm ochrony (poziom ochrony)		Całkowicie zamknięte i samoochładzające (domyślne IP50, specjalnie dostosowane IP65, IP67, IP68)

Wskaźnik przekładni	Najwyższy moment obrotowy	Maksymalny dopuszczalny moment obrotowy przy średnim obciążeniu (N.m)	Oznaczony moment obrotowy przy 2000 obr./min (N.m)	Prędkość maksymalna (RPM)	Prędkość nominalna (W przypadku 1/2 momentu obrotowego) (RPM)	Odpowiedź sprzętu (arcsec)
51	121	68.5	48	65	54	20
81	169	107	78	43	35	20
101	194	133	84	36	27	10
121	207	133	84	30	23	10
161	217	133	84	22	17	10

Moc nominalna (W)	Napięcie zasilania (V)	Maksymalny prąd ciągły (A)	Prąd nominalny (A)	Odporność (Ω)	Rozdzielczość kodera (bit)	Autobus komunikacyjny
750	24-48	10.4	9	0.13	17	Potrafią

Stała momentu obrotowego (Nm/A)	Indukcyjność (mH)	Liczba par polowych	Włókno puste (mm)	Długość (mm)	Masę (kg)	Inercja (g*cm)²)
0.143	0.25	8	27	820,4±0.5	2.1	1255

Kompaktowa struktura silnik harmonijny wysokiej wydajności i solidnego projektu 6

Zastosowanie


Roboty i drony	Współpracująca ręka robota	Automatyczne linie produkcyjne

Maszyny CNC	Urządzenia medyczne	AGV Logistics
