Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HONPINE
Numer modelu:
CSF

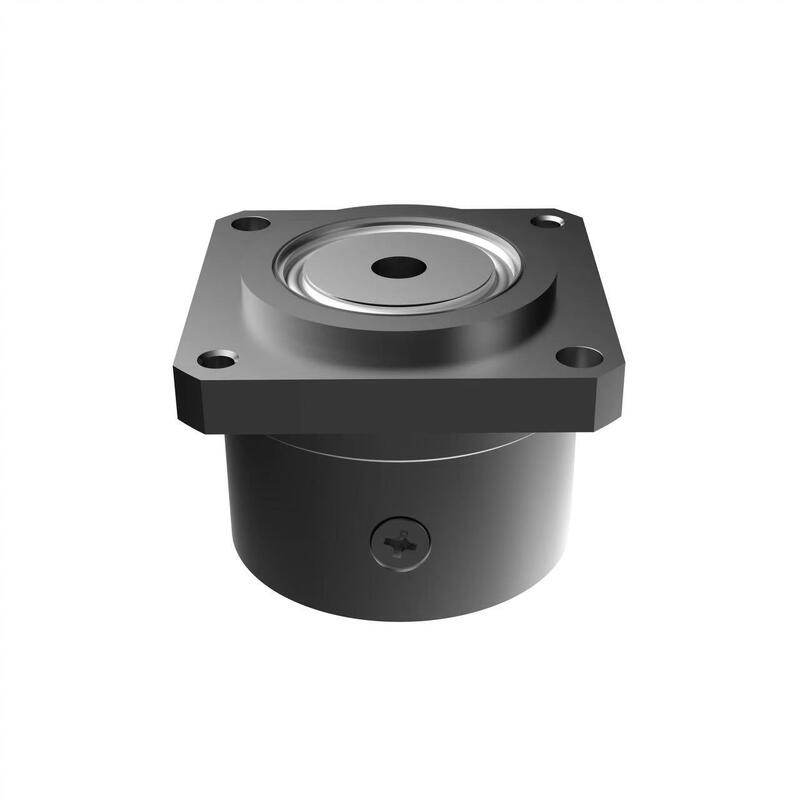

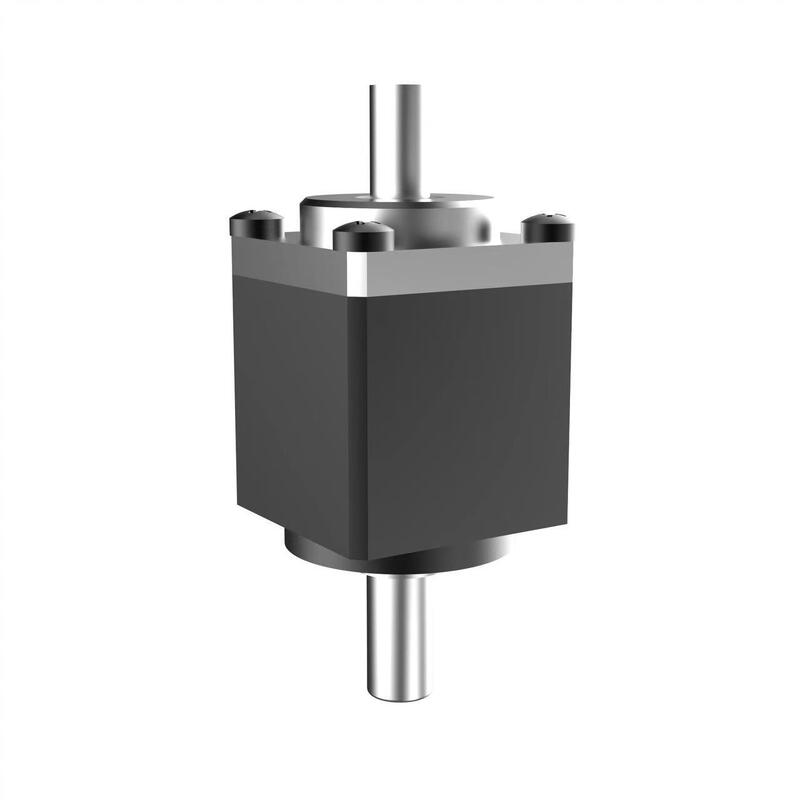

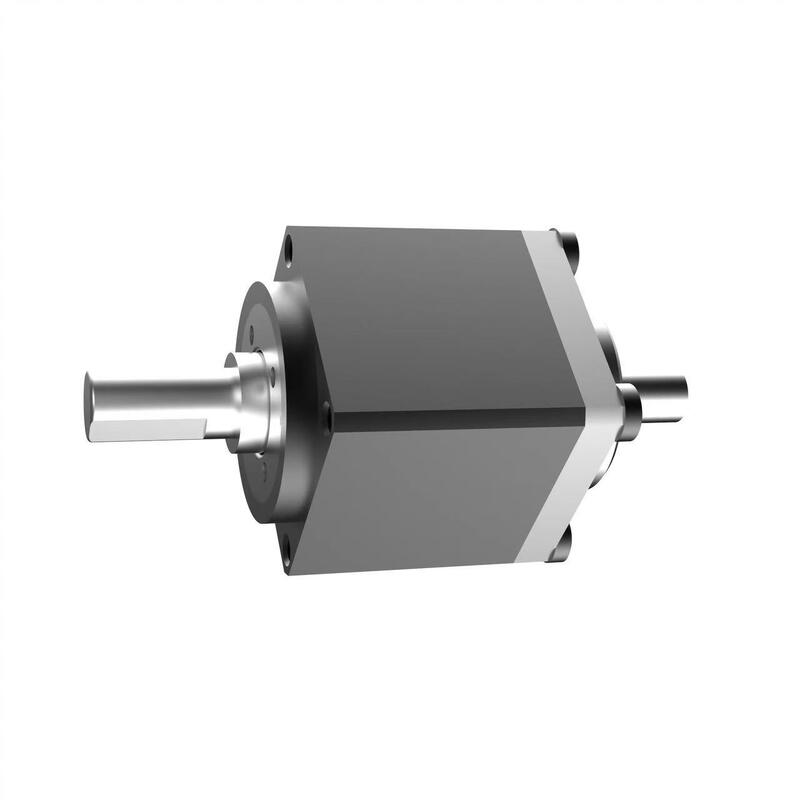

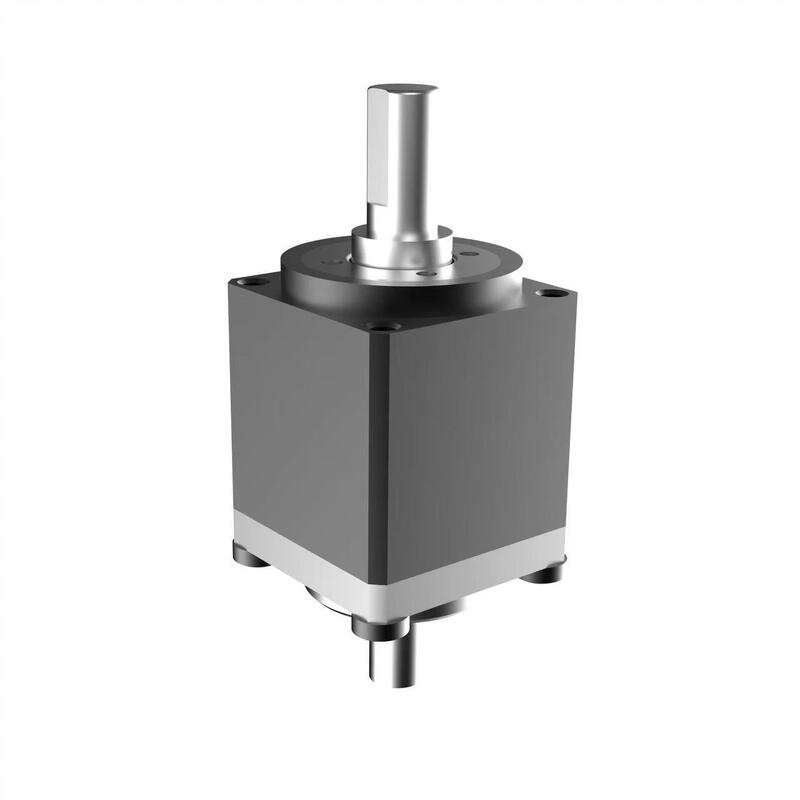

Miniaturowy napęd harmoniczny serii CSF-mini został opracowany do zastosowań o specjalistycznych wymaganiach objętościowych i ciężkościowych, wykorzystując flexspline w stylu kubka.Ta seria oferuje wyłącznie wstępnie zmontowane produkty modułowe do natychmiastowego użytku. Główne łożyska wykorzystują kompaktowe łożyska kulkowe o czterech punktach kontaktowych do bezpośredniego wspierania obciążeń zewnętrznych.typ montażu silnika (2XH) i typ wejścia wału (1U), który obsługuje formy wejścia, takie jak pasyWybierz najbardziej odpowiedni model w oparciu o wymagania dotyczące konstrukcji mechanicznej.
● Kompaktny i lekki
● Kompaktna i zrównoważona struktura
● Doskonała dokładność obrotowa i precyzja pozycjonowania
● Konfiguracja wejścia i wyjścia koaksjalnego
| Model | Wskaźnik przekładni | Nazwa momentu obrotowego przy wejściu 2000 r/min[N.m] | Dopuszczalny maksymalny moment obrotowy podczas uruchamiania i zatrzymania[N.m] | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia[N.m] | Maksymalny natychmiastowy dopuszczalny moment obrotowy[N.m] | Maksymalna dopuszczalna prędkość wejścia[r/min] | Dopuszczalna średnia prędkość wejścia[r/min] | Odpowiedź sprzętu (arcsec) |
1/4GD[kgcm2] | Masę (kg) |
|
| Włókno mózgowo-rdzeniowe Zestaw |
03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤ 20 | 5.3x10-7 | 0.017 |
| 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤ 20 | ||||||
| 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤ 20 | 2.5x10- 4 | 0.039 | |
| 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤ 20 | ||||||
| 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤ 10 | ||||||
| 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤ 20 | 3.2x10-3 | 0.106 | |
| 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤ 20 | ||||||
| 80 | 2.2 | 4.3 | 2.9 | 8 | ≤ 10 | ||||||
| 100 | 2.4 | 4.8 | 3.3 | 9 | ≤ 10 | ||||||
| 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤ 20 | 1.4x10-2 | 0.2 | |
| 50 | 3.5 | 8.3 | 5.5 | 17 | ≤ 20 | ||||||
| 80 | 4.5 | 10.2 | 8.5 | 22 | ≤ 10 | ||||||
| 100 | 5 | 11 | 8.9 | 25 | ≤ 10 | ||||||
