Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LSN-14-XX-U-I
Kluczowe cechy
• 0, 39 kg
• Mniejsza reakcja
• Trwałość i długa żywotność
• współczynniki redukcji: 50:1, 80:1, 100:1 i 120:1
SpEcyfikacjas
Tabela parametrów nominalnych serii LSN-14-XX-U-I
|
Model
|
Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa | Dopuszczalna średnia prędkość obrotowa wejściowa | Reakcja | Waga | Żywotność projektu | ||||
| Tłuszcz | Tłuszcz | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | LSN-I0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 |
15000 |
|||||

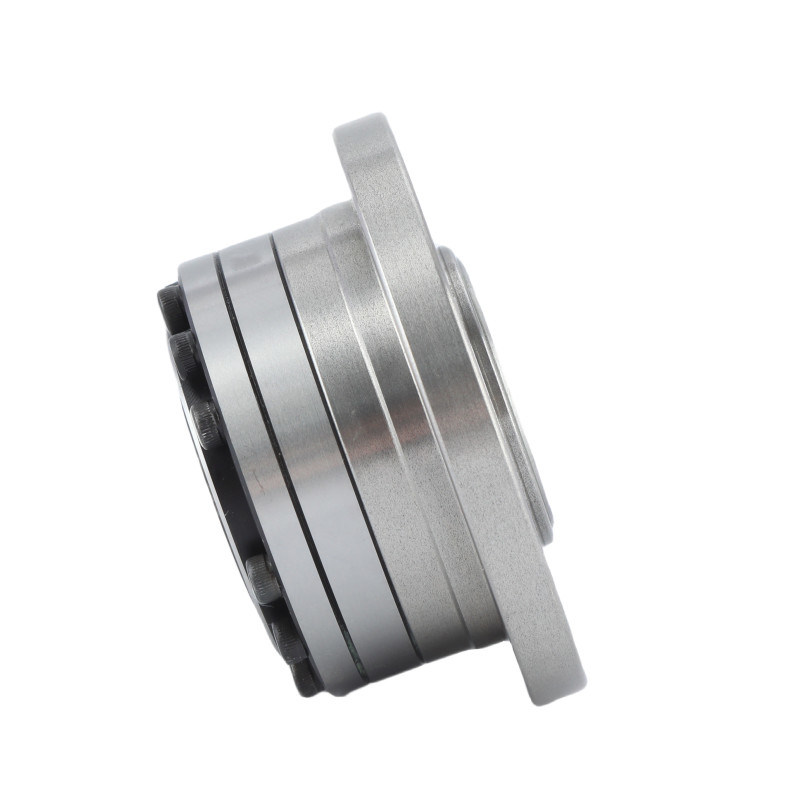

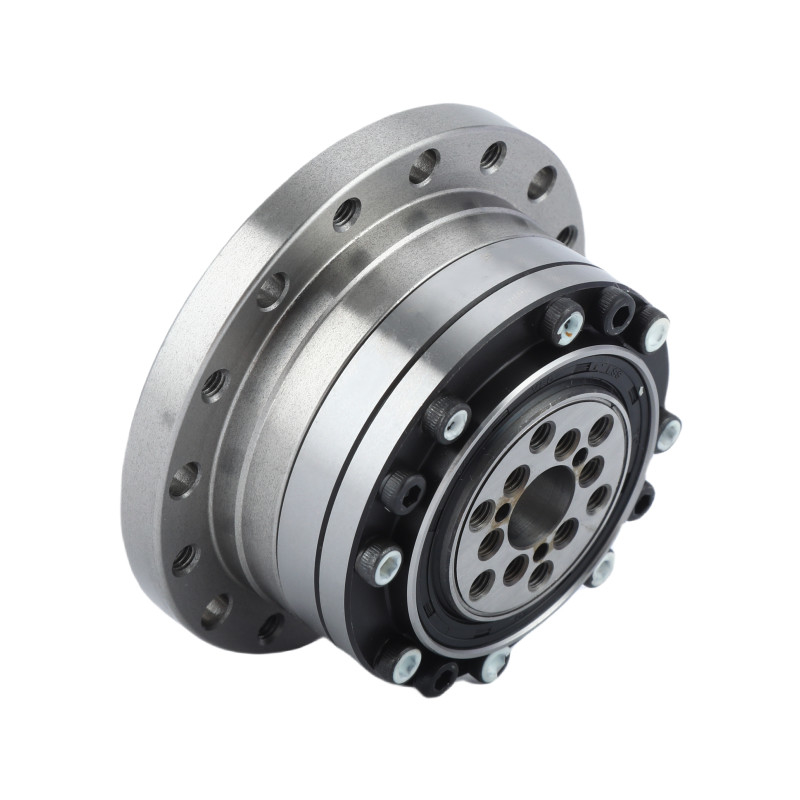

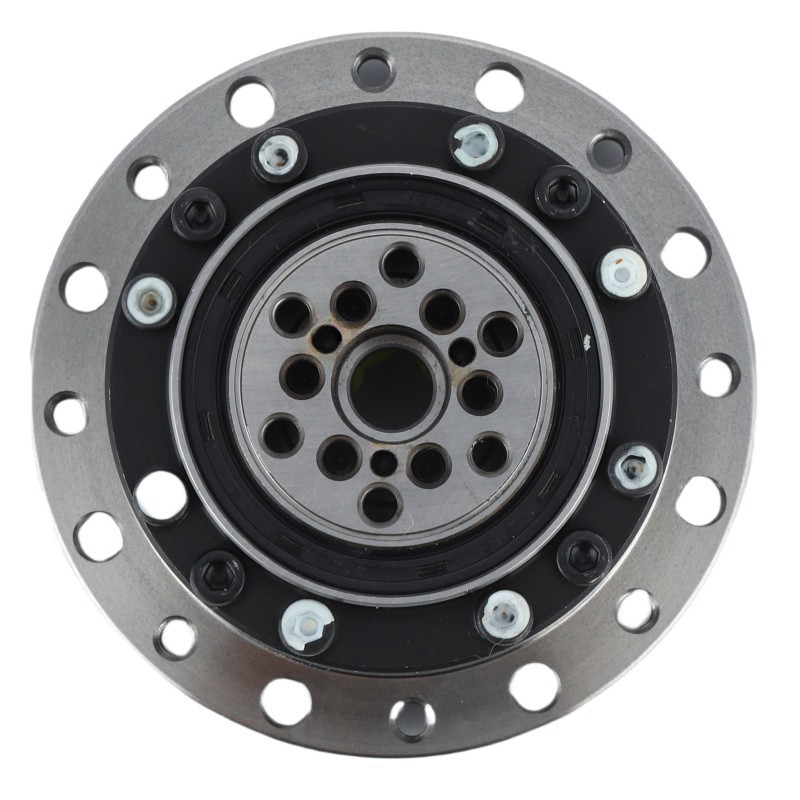

| Kluczowe cechy ultrasłonecznego reduktoru fal naprężenia LSN-14-XX-U-I | |||
| Produkt | Moduł 14 Reduktor fal naprężeniowych o lekkiej masie | ||
|
Materiał
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary | ||
|
Wskaźnik redukcji
|
50, 80, 100, 120 | ||
|
Reakcja
|
Mniej niż 20 sekund łukowych | ||
|
Średnia prędkość wejścia
|
3500 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
8500 obrotów/min | ||
|
Życie zaprojektowane
|
10000 godzin | ||
|
Model
|
14 | ||
|
Waga
|
00,39 kg | ||
| Gwarancja | 1 rok | ||
| Zastosowanie | Robot, sprzęt medyczny, energia, maszyny papiernicze | ||
