Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LSN-20-XX-UI

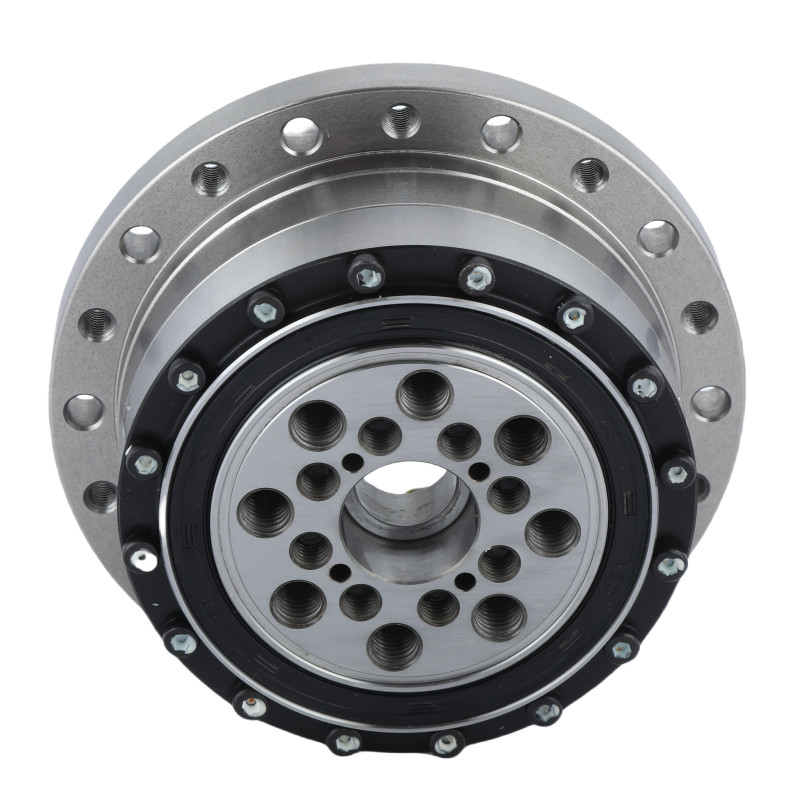

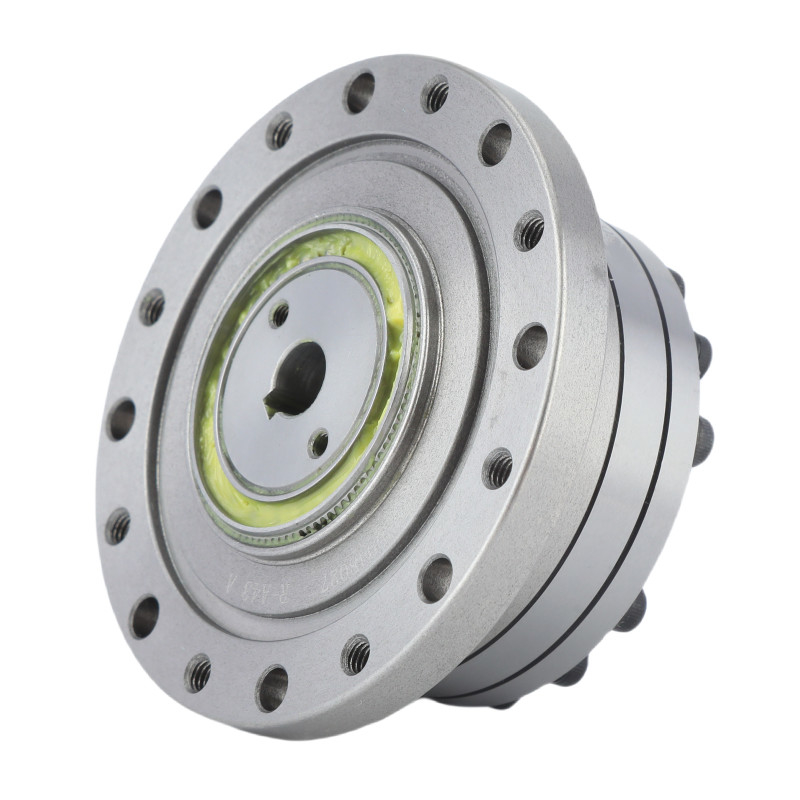

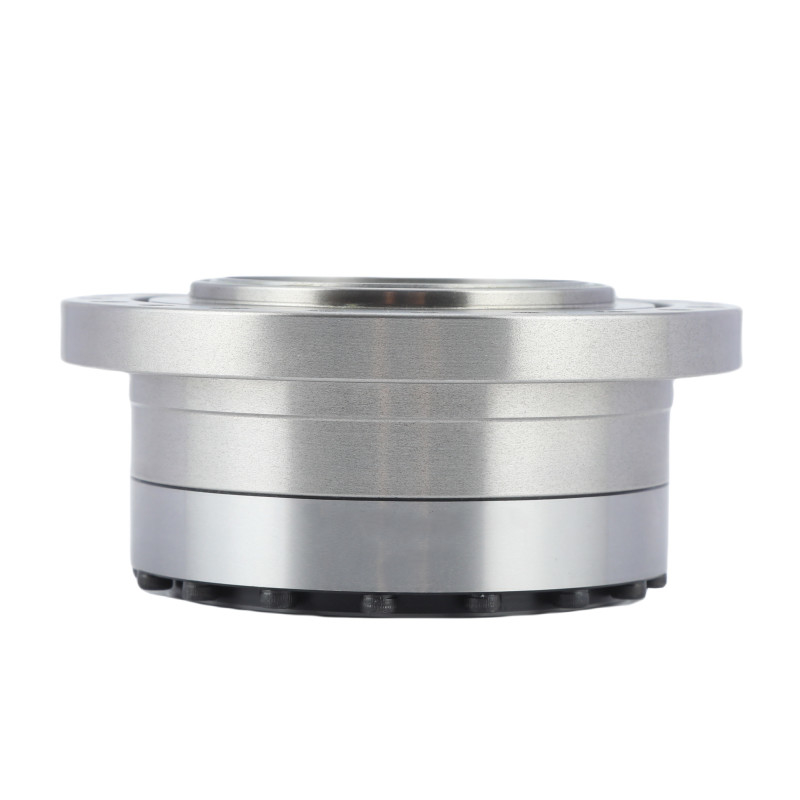

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi
Kluczowe cechy
• 0,73 kg
• Mniej niż 20 sekund łukowych
• Średnia prędkość wejścia: 3500 obrotów/min
• żywotność 15000 godzin
• współczynniki redukcji: 50:1, 80:1, 100:1, 120:1 i 160:1
SpEcyfikacjas
Tabela parametrów nominalnych serii LSN-20-XX-U-I
|
Model
|
Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa | Dopuszczalna średnia prędkość obrotowa wejściowa | Reakcja | Waga | Żywotność projektu | ||||
| Tłuszcz | Tłuszcz | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | LSN-I0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| Kluczowe cechy zmniejszacza fal naprężeniowych LSN-20-XX-U-I | |||
| Produkt | Reduktor fal naprężeniowych o niskim oddziaływaniu modelu 20 | ||
|
Materiał
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary | ||
|
Wskaźnik redukcji
|
50, 80, 100, 120, 160 | ||
|
Reakcja
|
Mniej niż 20 sekund łukowych | ||
|
Średnia prędkość wejścia
|
3500 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
6500 obrotów/min | ||
|
Życie zaprojektowane
|
15000 godzin | ||
|
Model
|
20 | ||
|
Waga
|
00,73 kg | ||
| Gwarancja | 1 rok | ||
| Zastosowanie | Metalowe narzędzia maszynowe, robot humanoidalny, energia, lotnictwo | ||
