Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
RV - E z kołnierzem
ZastosowanieRV - E z głowicą przekładni obniżającej o płaszczyźnieRobotyka: szeroko stosowane w złączach robotycznych, zapewniają precyzję i wytrzymałość potrzebne do różnych zadań, takich jak spawanie, montaż i obsługa materiałów.
Narzędzia maszynowe: zapewnienie dokładnego pozycjonowania i kontroli ruchu, kluczowe dla precyzyjnych operacji obróbki.
Automatyczna produkcja: zwiększyć precyzję i wydajność w zautomatyzowanych liniach produkcyjnych, zapewniając niezawodne wykonywanie powtarzających się zadań.
SpEcyfikacjas
Tabela parametrów RV - E z serią Flanged
| Model | Współczynnik redukcji | Skrzynia biegów redukcyjnych | Rysunek wymiarowy | ||||||||||||
| Moment obrotowy nominalny | Prędkość wyjściowa znamionowa | Żywotność projektu | Dopuszczalne przyspieszenie/ moment hamowania |
Maksymalna dopuszczalna chwilowość moment obrotowy |
Dopuszczalna prędkość wejścia | Dopuszczalna prędkość wyjściowa | wartość odniesienia prędkości wyjściowej ((wrotny moment znamionowy biegnie nieprzerwanie) | Reakcja | Utrata ruchu | sztywność skrętowa (wartość odniesienia) |
Wydajność uruchomienia | Dopuszczalny moment obrotowy | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min.) | (arc.min.) | (Nm/arc.min.) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

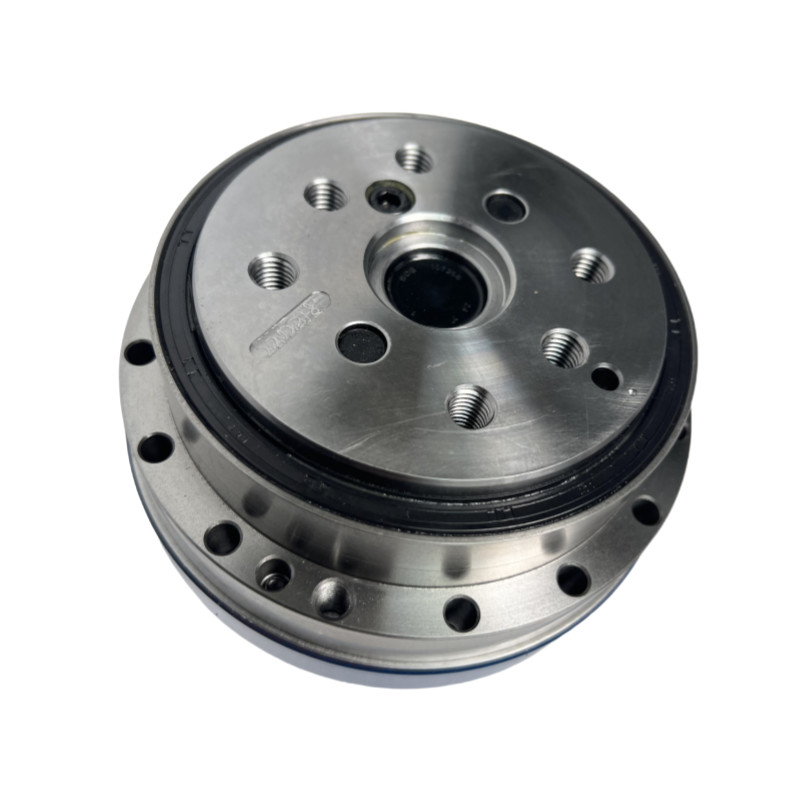

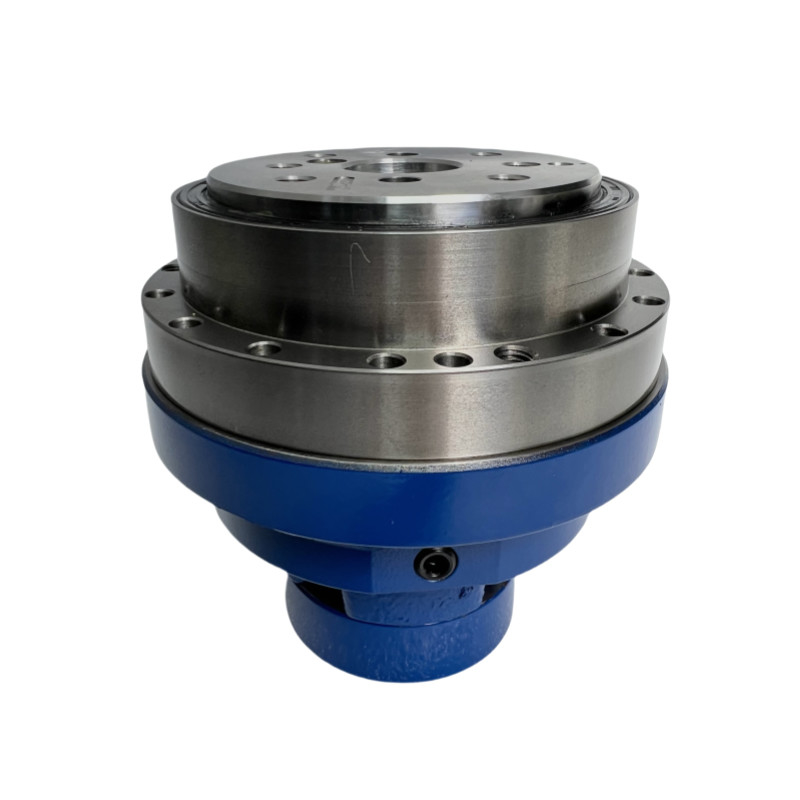

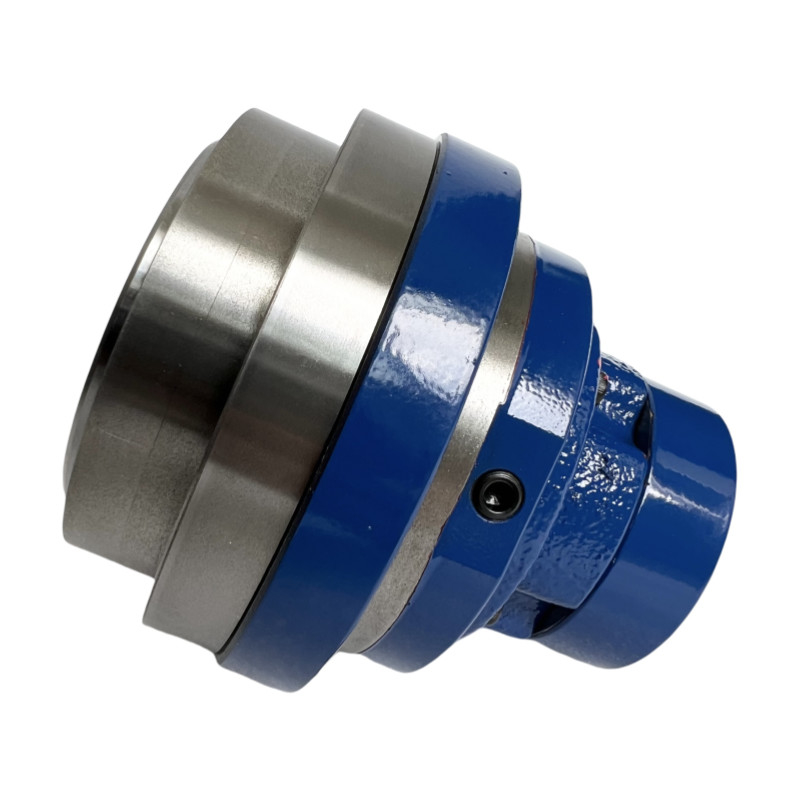

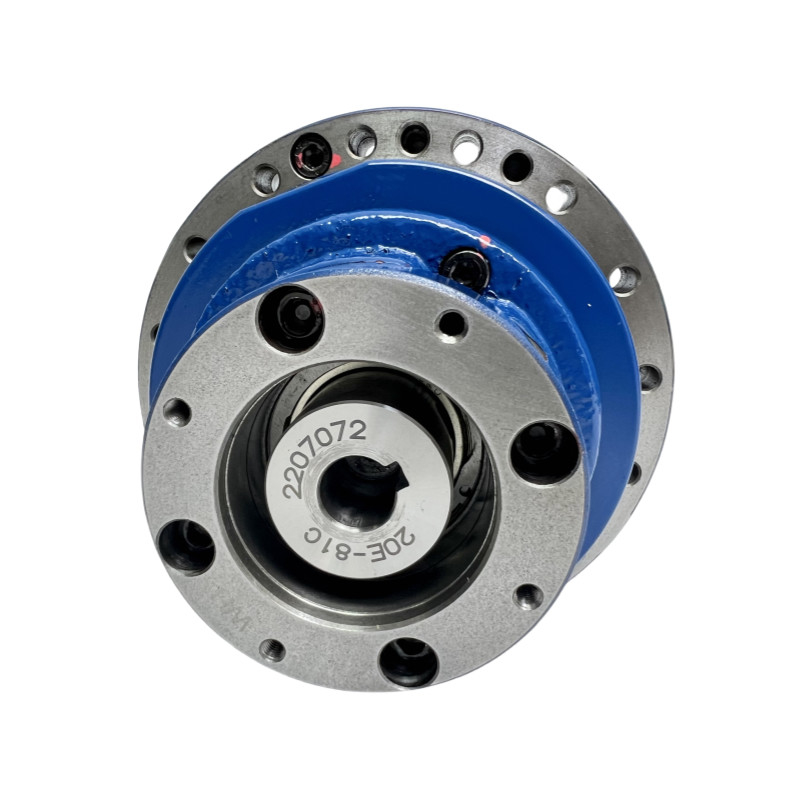

Szczegółowe obrazy
| Kluczowe atrybuty RV - E z serią flanged | |||
| Produkt | RV - E z głowicą przekładni obniżającej o płaszczyźnie | ||
|
Materiał
|
Stal, aluminium | ||
|
Moment obrotowy nominalny
|
Od 167 do 1078 Nm | ||
| Prędkość wyjściowa znamionowa | 15 obrotów/min | ||
|
Reakcja
|
Max. 1 min. |
||
| Dopuszczalny moment przyspieszenia/spadku | 412 do 2695 Nm | ||
|
Utrata ruchu
|
Max. 1 min. | ||
|
Model
|
BX20E, BX40E, BX80E, BX110E |
||
| Kolor | Słupek | ||
| Wydajność uruchomienia | 75% | ||
| Żywotność projektu | 6000 godzin | ||
| Cechy | Wysoka przepustowość momentu obrotowego, minimalna reakcja, trwałość i wytrzymałość | ||
| Gwarancja | 1 rok | ||
Zastosowanie
