Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Samochód kempingowy - N

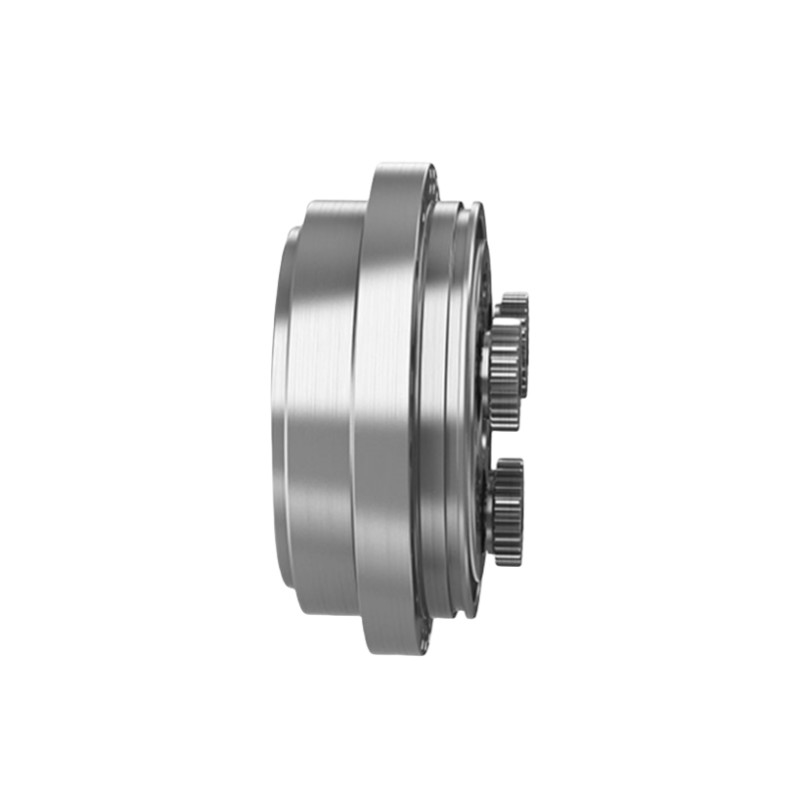

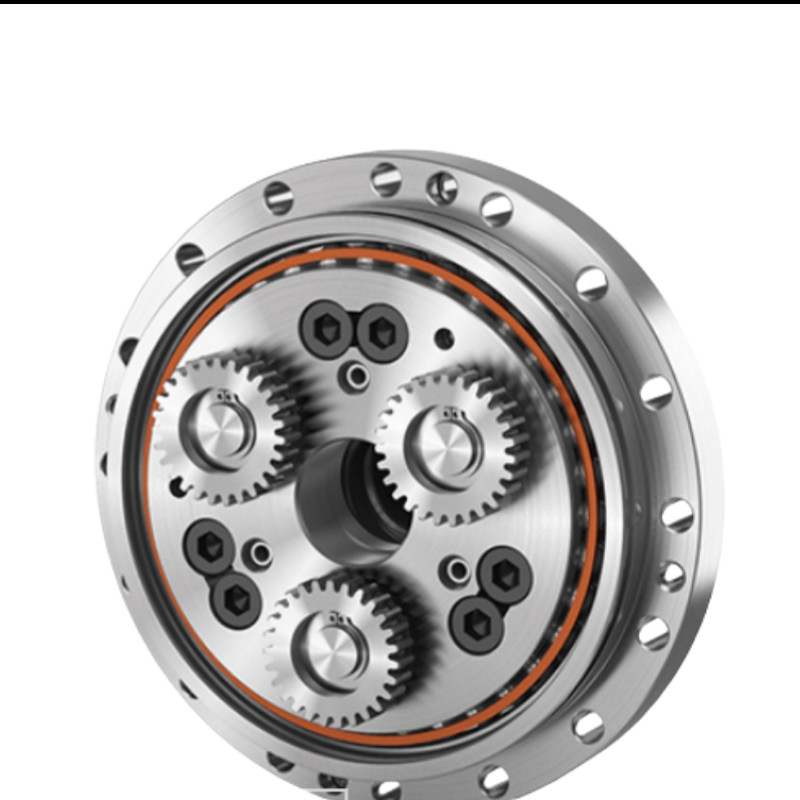

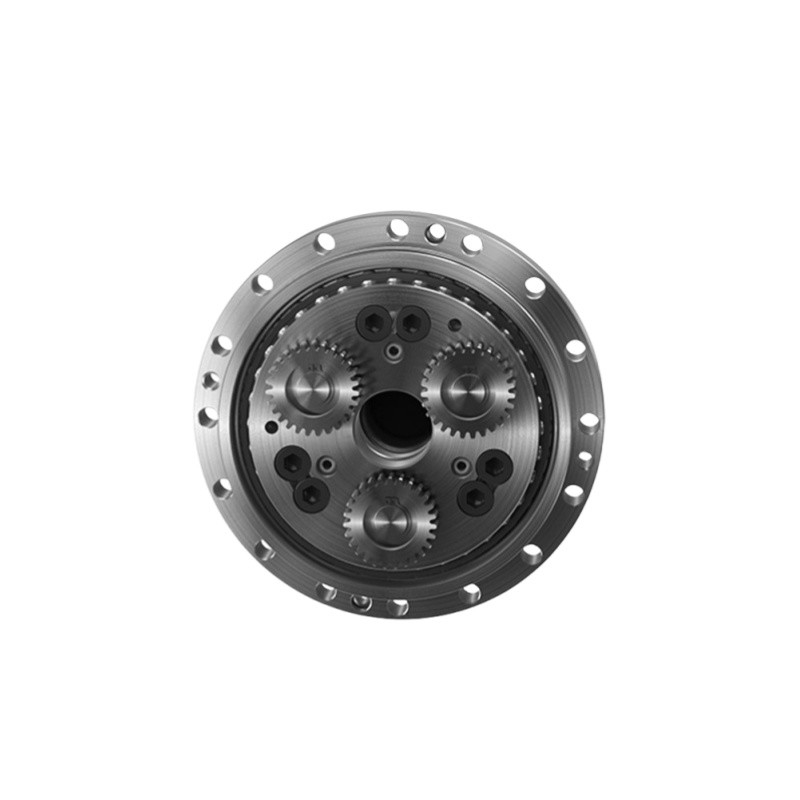

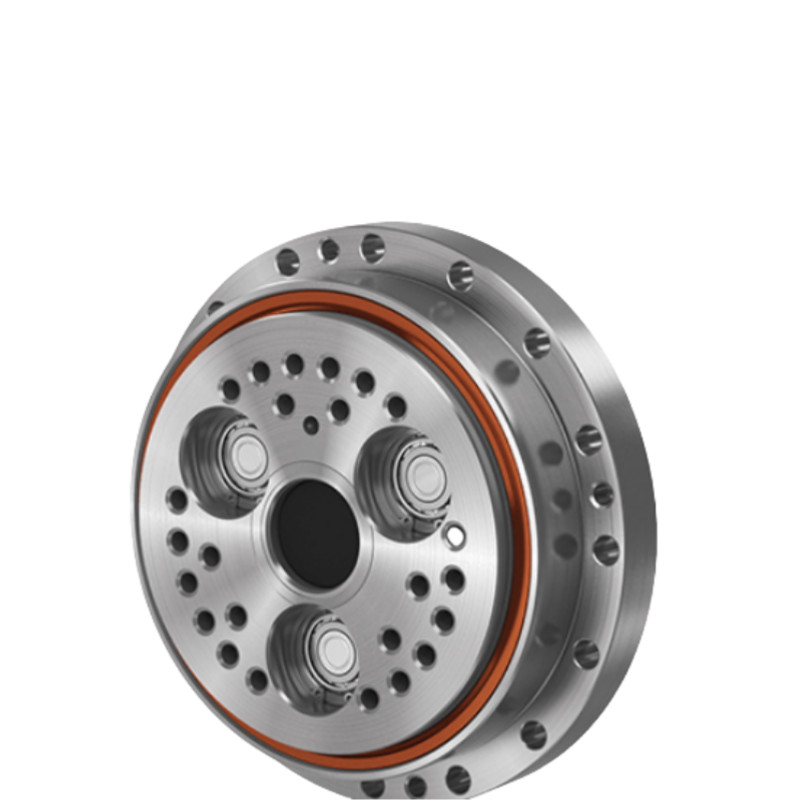

są znane ze swojej wysokiej precyzji, kompaktowych rozmiarów i doskonałych możliwości przenoszenia momentu obrotowego.
Reduktor RV jest stosowany do trzech stawów nogi, pasa i łokcia robota o dużym momentu obrotowym, a robot przemysłowy o dużym obciążeniu wykorzystuje RV do pierwszej, drugiej i trzeciej osi.
Uważania dotyczące wyboru reduktorów RV serii N
Wymogi dotyczące momentu obrotowego i prędkości:
Wybierz odpowiedni współczynnik redukcji na podstawie wymaganego momentu obrotowego i prędkości wyjściowej.
Ograniczenia dotyczące rozmiaru i masy:
Zapewnienie zgodności z ograniczeniami przestrzeni i całkowitą masą systemu.
Czynniki środowiskowe:
Zastanów się nad warunkami pracy, takimi jak zakres temperatur, wilgotność i odporność na wstrząsy.
Dokładność i powtarzalność:
Ocena zdolności skrzynki biegów do utrzymania precyzyjnego sterowania ruchem i minimalnego odruchu w długim okresie.
Specyfikacje
Tabela parametrów serii RV - N
| Model | Standardowy współczynnik | Moment obrotowy nominalny | Prędkość wyjściowa znamionowa | Żywotność projektu | Dopuszczalne przyspieszenie/ moment hamowania |
Maksymalna dopuszczalna chwilowość moment obrotowy |
Reakcja | Utrata ruchu | Dopuszczalny moment gięcia | Maksymalna dopuszczalna chwilowość moment gięcia |
Dopuszczalne obciążenie promieniowe | Waga. |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min.) | (arc.min.) | (Nm) | (Nm) | (N) | (kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
Kluczowe cechy
| Kluczowe cechy sprzętu obniżającego kompaktowy RV serii N | |||
| Produkt | Reduktor RV z otworem pustym | ||
|
Materiał
|
Stal, aluminium | ||
|
Sztywność skrętowa
|
421 do 24500 Nm/arc.min. | ||
| Prędkość wyjściowa znamionowa | 15 obrotów/min | ||
|
Reakcja
|
Max. 1 min. |
||
|
Maksymalny dopuszczalny moment obrotowy
|
1225 do 24500 Nm | ||
|
Model
|
BX25N, BX42N, BX80N, BX100, BX125N, BX160N, BX500N |
||
|
Waga
|
30,8 do 57,2 kg | ||
| Żywotność projektu | 6000 godzin | ||
| Zastosowanie | Robotika, obróbka CNC, zautomatyzowane systemy produkcyjne | ||
| Cechy | Wysoka przepustowość momentu obrotowego, minimalna reakcja, trwała wydajność | ||
| Gwarancja | 1 rok | ||
Zastosowanie
