HRG serii 110APusty planetarny zintegrowany stolik obrotowy
Pusty planetarny zintegrowany stolik obrotowy to specjalistyczny sprzęt stosowany w różnych zastosowaniach, zwłaszcza w robotyce, automatyce i precyzyjnym obróbce.Zazwyczaj posiada pustą strukturę, która umożliwia prowadzenie kabli, płynów lub innych materiałów przez środek, co pomaga utrzymać przestrzeń pracy zorganizowaną i wolną od zaplątania.
Kluczowe cechy
System zestawu planetarnego:Umożliwia to płynny, precyzyjny ruch i wyższy moment obrotowy przy jednoczesnym zminimalizowaniu reakcji.
Pustka konstrukcja:Puste centrum umożliwia łatwy dostęp do okablowania lub rurociągów, dzięki czemu jest idealne do zastosowań wymagających ciągłego obrotu bez przerwy.
Komponenty zintegrowane:Często HPIRT łączą silniki, kodery i inne komponenty, co czyni je kompaktowymi i wydajnymi do montażu.
Zastosowanie:Tabele te są powszechnie stosowane w maszynach CNC, rękach robotycznych i innych zautomatyzowanych systemach, w których precyzyjne pozycjonowanie ma kluczowe znaczenie.
 |
Model |
Model |
Model |
Wskaźnik |
| Stolik obrotowy pusty |
Reduktor planetarny |
|
HRG110A
|
HRG110 |
HA060 |
5,7 10
|
Parametry wydajności
| HRG110A-05 |
| Wsparcie platformy wyjściowej |
łożyska z rurociągów krzyżowych |
Dopuszczalna prędkość wyjścia |
200 obr./min. |
Inercja obrotowa |
1483x10-6 kg.m2 |
| Zmiana ruchu |
360° ((obrót pod każdym kątem) |
Dokładność pozycjonowania powtarzalnego |
±15 sekundy łukowej |
Dokładność pozycjonowania |
≤ 30 sekund łukowych |
| Odpowiedni silnik (rozmiar) |
Serwo silnik o mocy 200-400 W
Środki odnośne: |
Dopuszczalne obciążenie osiowe |
2000N |
Zmiany węgla |
Tłuszcz syntetyczny |
| Wskaźnik redukcji |
25 |
35 |
50 |
Dopuszczalne obciążenie promieniowe |
1200N |
temperatura pracy |
¥-10°C~90°C |
| Narysowany moment wyjściowy |
35NM |
Równoległość platformy wyjściowej |
00,02 mm |
Życie w służbie |
20000h |
| Maksymalny moment przyspieszenia |
70NM |
Wypływ powierzchni platformy wyjściowej |
00,01 mm |
Poziom produkcji |
IP65 |
| Moment awaryjnego zatrzymania |
105NM |
Wyjście z obwodów platformy wyjściowej |
00,01 mm |
Poziom hałasu |
≤ 65 dB |
| HRG110A-10 |
| Wsparcie platformy wyjściowej |
łożyska z rurociągów krzyżowych |
Dopuszczalna prędkość wyjścia |
200 obr./min. |
Inercja obrotowa |
1483x10-6 kg.m2 |
| Zmiana ruchu |
360° ((obrót pod każdym kątem) |
Dokładność pozycjonowania powtarzalnego |
±15 sekundy łukowej |
Dokładność pozycjonowania |
≤ 30 sekund łukowych |
| Odpowiedni silnik (rozmiar) |
Serwo silnik o mocy 200-400 W
Środki odnośne: |
Dopuszczalne obciążenie osiowe |
2000N |
Zmiany węgla |
Tłuszcz syntetyczny |
| Wskaźnik redukcji |
70 |
100 |
Dopuszczalne obciążenie promieniowe |
1200N |
temperatura pracy |
¥-10°C~90°C |
| Narysowany moment wyjściowy |
35NM |
Równoległość platformy wyjściowej |
00,02 mm |
Życie w służbie |
20000h |
| Maksymalny moment przyspieszenia |
70NM |
Wypływ powierzchni platformy wyjściowej |
00,01 mm |
Poziom produkcji |
IP65 |
| Moment awaryjnego zatrzymania |
105NM |
Wyjście z obwodów platformy wyjściowej |
00,01 mm |
Poziom hałasu |
≤ 65 dB |

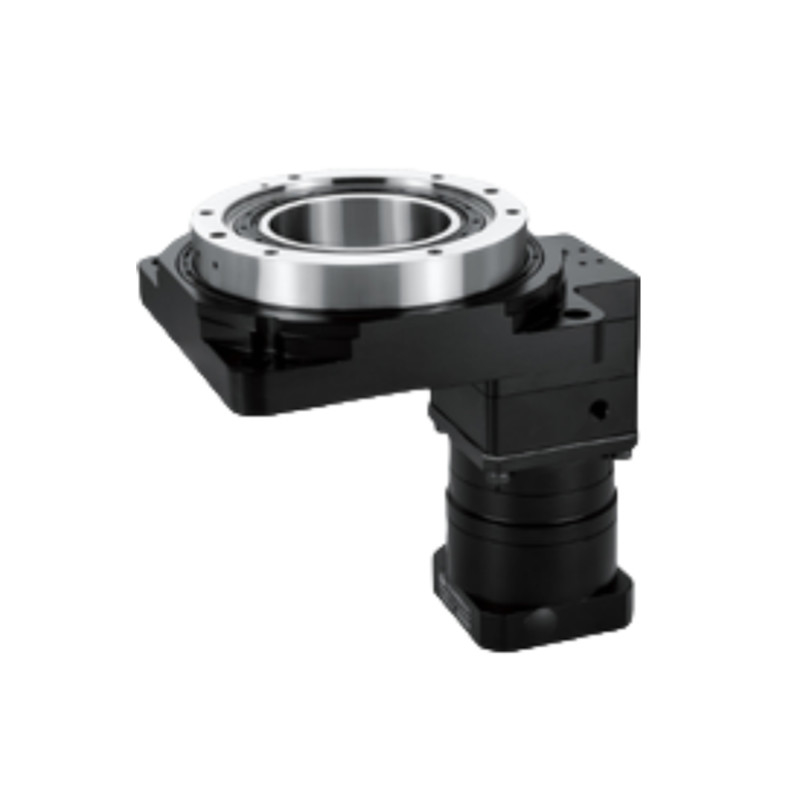

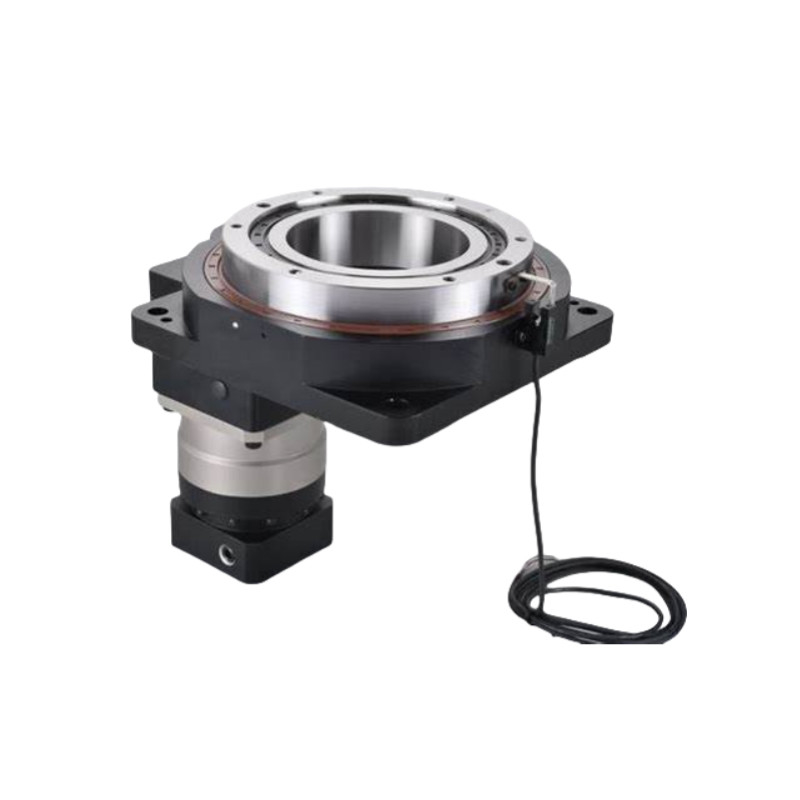

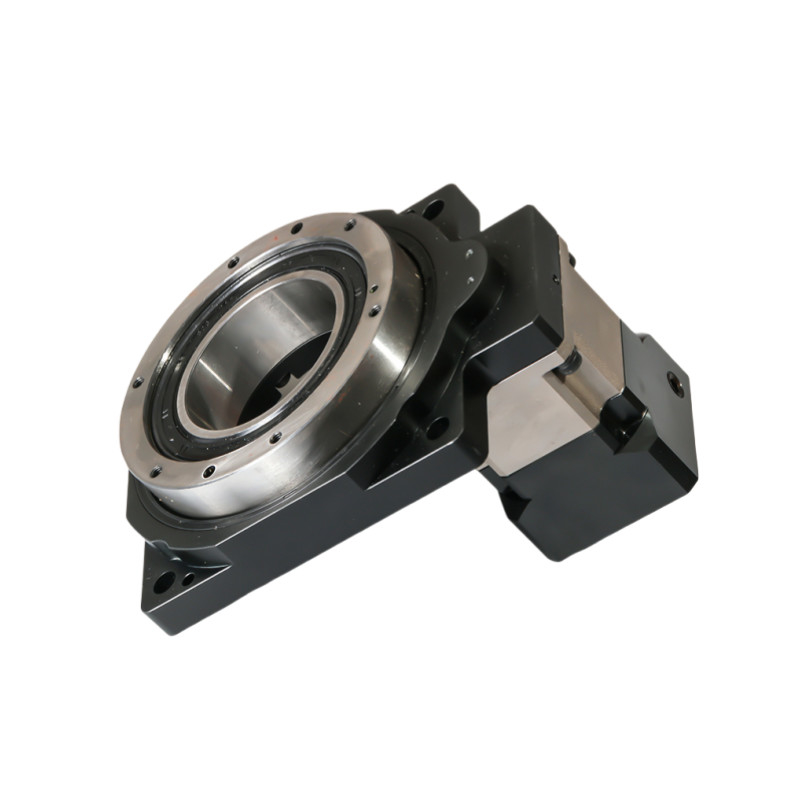

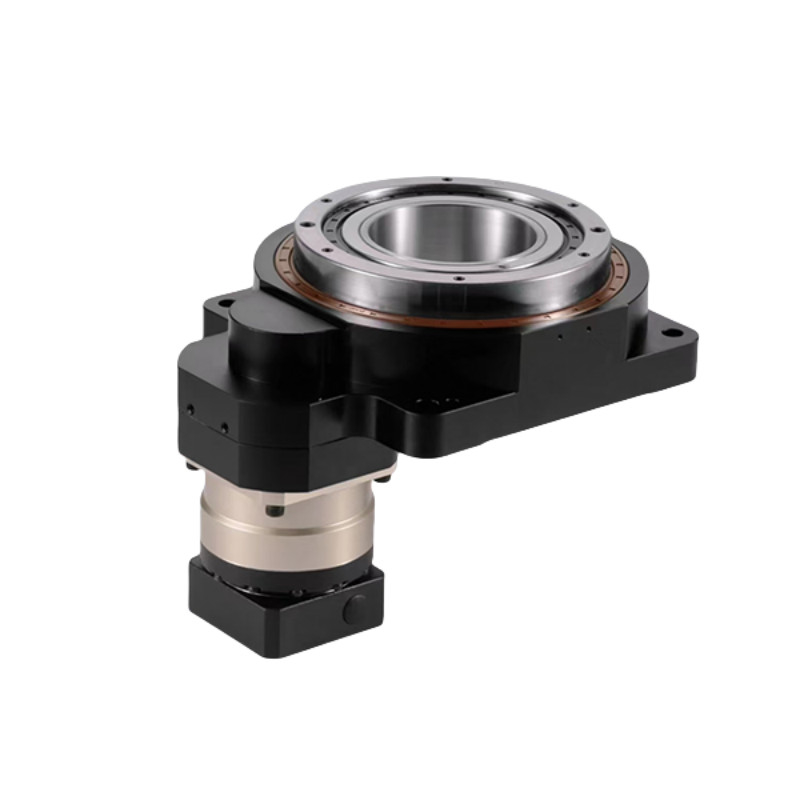

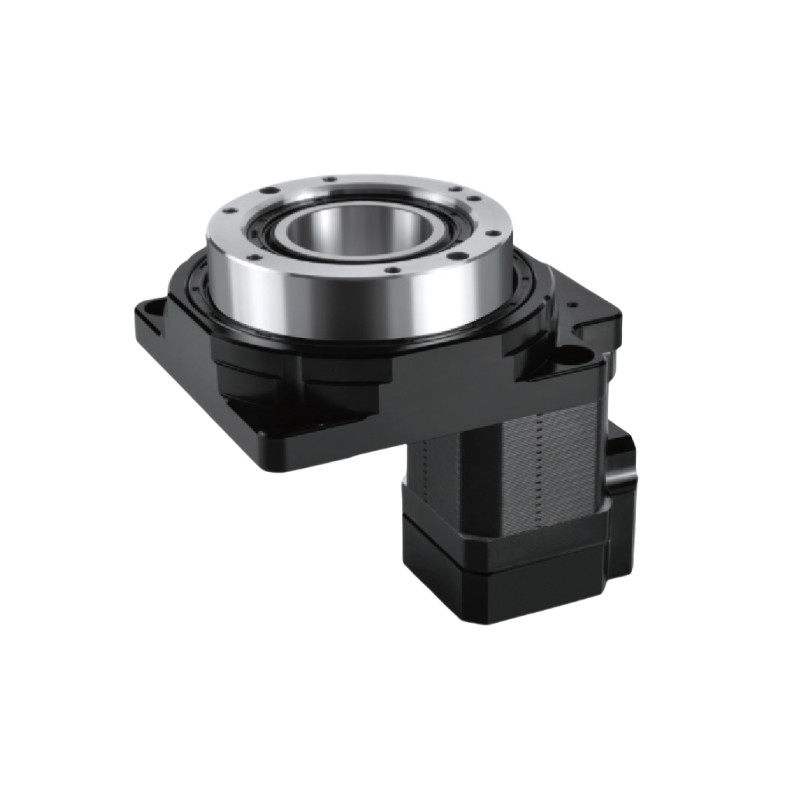

Szczegółowe obrazy
Rysunki
Zastosowania platformy rotacyjnej w powietrzu pustym
Robotyka:
Wykorzystywane w rękach i manipulacjach robotycznych w celu precyzyjnego pozycjonowania i ruchu w zadaniach montażowych i obsługi materiałów.
Systemy automatyki:
Zintegrowane z zautomatyzowanymi liniami produkcyjnymi do zadań takich jak sortowanie, pakowanie i paletowanie, w których dokładne ruchy rotacyjne są niezbędne.
Obróbka CNC:
Stosowane w maszynach CNC do precyzyjnego obrotu części roboczych podczas frezowania, wiercenia i obracania.
Sprzęt medyczny:
Używane w urządzeniach medycznych, takich jak systemy obrazowania, roboty chirurgiczne i automatyka laboratoryjna do dokładnego pozycjonowania i ruchu.
Lotnictwo kosmiczne i obrona:
Stosowane w symulatorze lotu, systemach radarowych i bezzałogowych statkach powietrznych w celu dokładnej orientacji i stabilizacji.
Działania telekomunikacyjne:
Używane w systemach pozycjonowania anten w celu zapewnienia dokładnego wyrównania dla optymalnej transmisji sygnału.
Badanie i pomiar:
Zintegrowane w urządzeniach badawczych do obrotowych próbek lub komponentów w celu oceny wydajności w różnych warunkach.
Rozrywka i media:
Używane w aparatach fotograficznych i systemach oświetlenia do płynnego i kontrolowanego ruchu w produkcji filmowej i na żywo.
Urządzenia przemysłowe:
Stosowane w przenośnikach i systemach sortowania, w których potrzebne jest ruch obrotowy w celu skutecznego obróbki materiału.
Badania i rozwój:
Używane w laboratoriach i obiektach badawczych do instalacji eksperymentalnych wymagających precyzyjnych regulacji kątowych.
