Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Maszyna planetarna zintegrowana z drążonym wirnikiem serii HRG
Pustka platforma obrotowa z przekładnią planetarną to mechaniczny system łączący pustą obrotową strukturę z przekładnią planetarną w celu precyzyjnego ruchu.Puszcza konstrukcja umożliwia łatwe przeprowadzanie kabli lub płynów, podczas gdy skrzynia biegów planetarnych zapewnia wysoki moment obrotowy i zmniejszone odruchy, umożliwiając płynne i dokładne ruchy rotacyjne.i systemów automatycznych.
Wysoka precyzja:
Osiąga dokładność pozycjonowania powtarzanego poniżej 5 sekund łukowych, zapewniając niezawodną wydajność w wymagających zastosowaniach.
Wysoka sztywność:
Podtrzymywana przez precyzyjne łożyska z przekroczonymi rolkami, platforma może wytrzymać znaczne siły promieniowe, osiowe i przewracanie, zapewniając ponad dziesięć razy sztywność tradycyjnych łożysk.
Elastyczna kompatybilność silnika:
Łatwo konfigurowalne w celu dopasowania różnych marek i typów silników, w tym serwomotory i silniki stopniowe, za pomocą dostosowywalnych flans i wałów wejściowych.
 | Model | Model | Model | Wskaźnik |
| Stolik obrotowy pusty | Reduktor planetarny | |||
HRG170A | HRG170 | HA090 | 3, 5, 7, 10 |
Parametry wydajności
| HRG170A | ||||||||
| Wsparcie platformy wyjściowej | łożyska z rurociągów krzyżowych | Dopuszczalna prędkość wyjścia | 200 obr./min. | Inercja obrotowa | 27619x10-6 kg.m2 | |||
| Zmiana ruchu | 360° ((obrót pod każdym kątem) | Dokładność pozycjonowania powtarzalnego | ±15 sekundy łukowej | Dokładność pozycjonowania | ≤ 30 sekund łukowych | |||
| Odpowiedni silnik (rozmiar) | 750-1KW serwo silnik Środki odnośne: | Dopuszczalne obciążenie osiowe | 3000N | Zmiany węgla | Tłuszcz syntetyczny | |||
| Wskaźnik redukcji | 30 | 50 | 70 | 100 | Dopuszczalne obciążenie promieniowe | 2000N | temperatura pracy | -10°C~90°C |
| Narysowany moment wyjściowy | 112NM | Równoległość platformy wyjściowej | 00,02 mm | Życie w służbie | 20000h | |||
| Maksymalny moment przyspieszenia | 201.6NM | Wypływ powierzchni platformy wyjściowej | 00,01 mm | Poziom produkcji | IP65 | |||
| Moment awaryjnego zatrzymania | 336NM | Wyjście z obwodów platformy wyjściowej | 00,01 mm | Poziom hałasu | ≤ 65 dB | |||

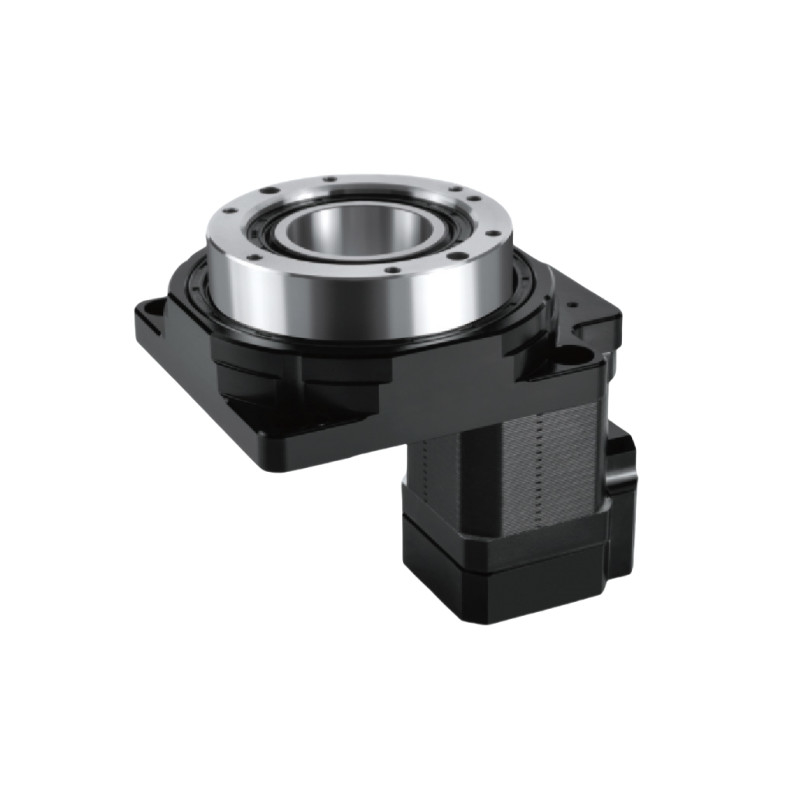

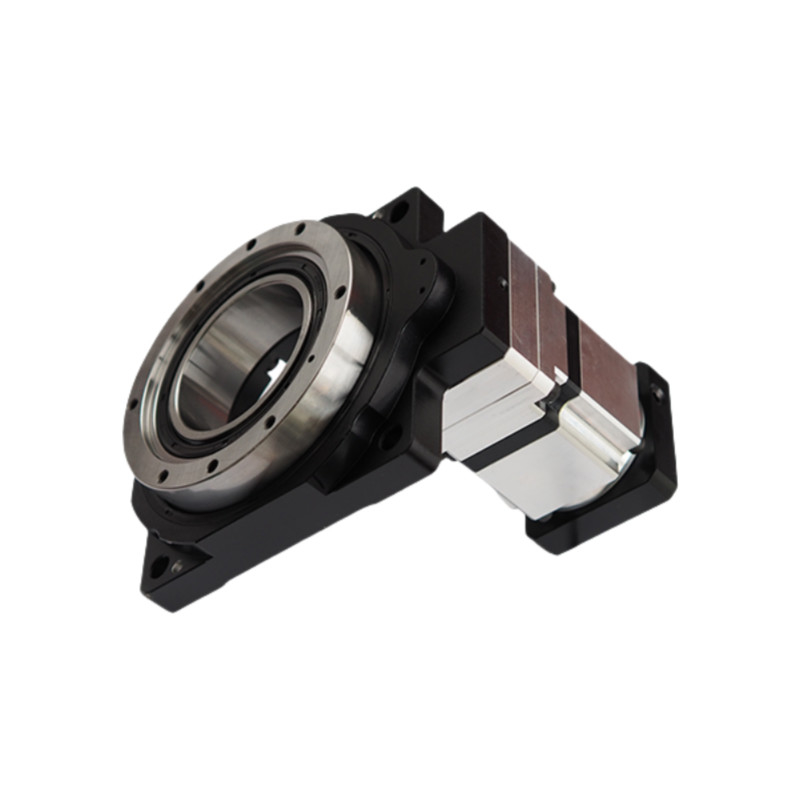

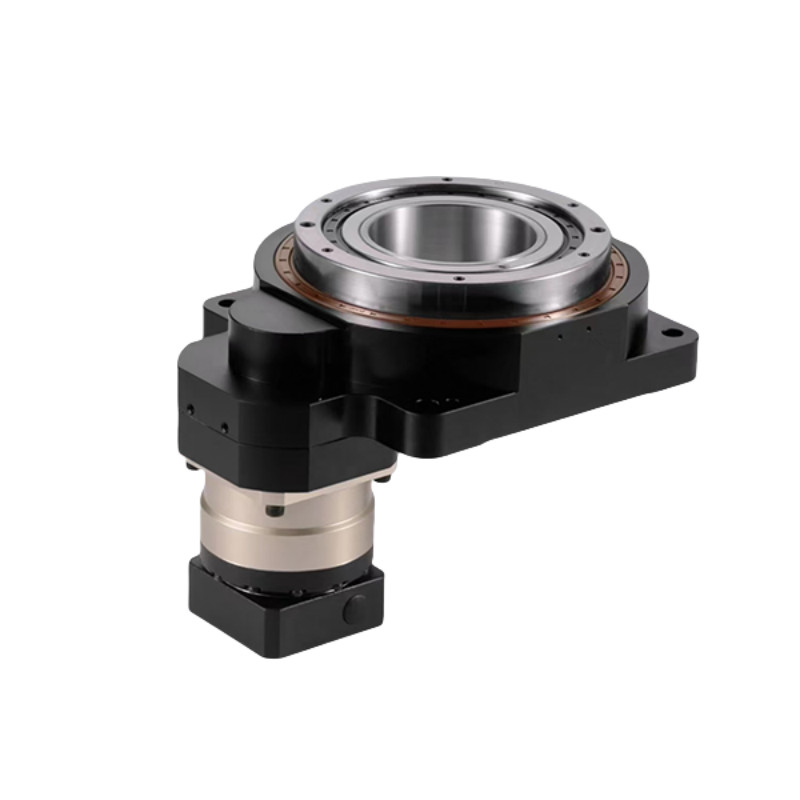

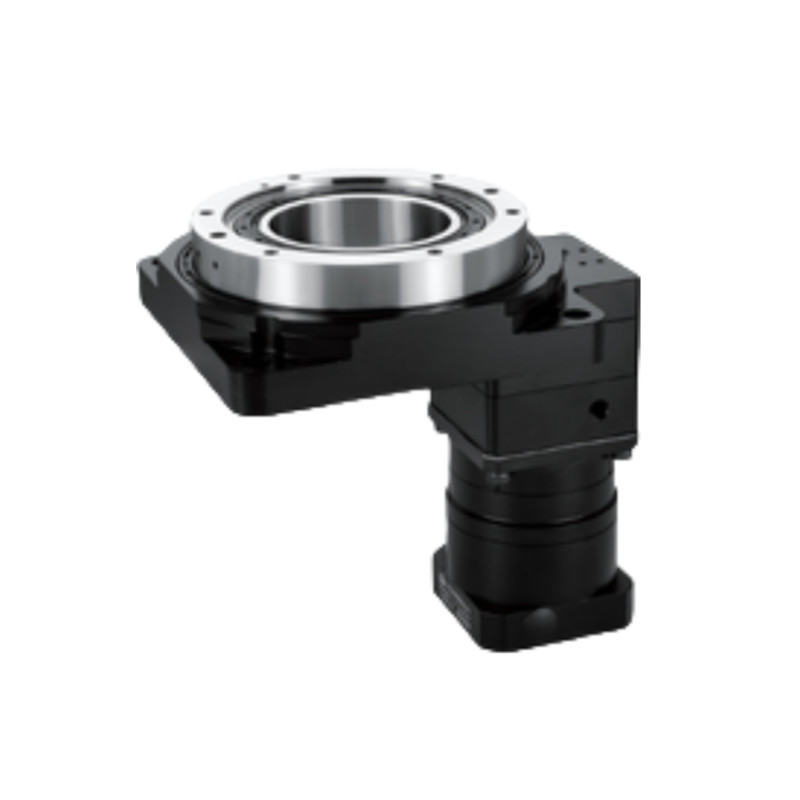

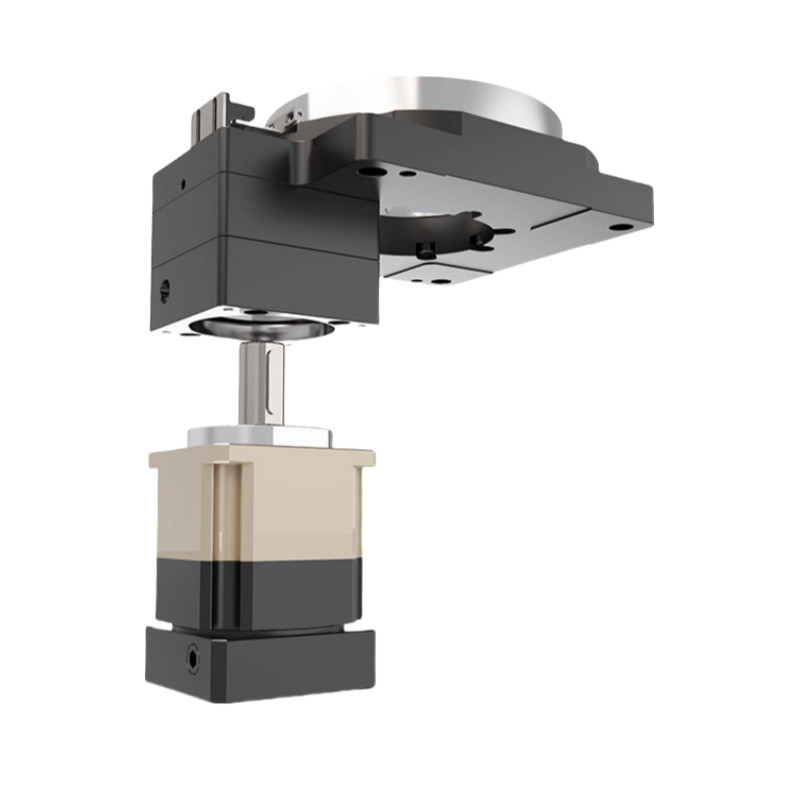

Szczegółowe obrazy
| | | |
Rysunki
Zastosowania platformy rotacyjnej w powietrzu pustym
Robotyka:
Wykorzystywane w rękach i manipulacjach robotycznych w celu precyzyjnego pozycjonowania i ruchu w zadaniach montażowych i obsługi materiałów.
Systemy automatyki:
Zintegrowane z zautomatyzowanymi liniami produkcyjnymi do zadań takich jak sortowanie, pakowanie i paletowanie, w których dokładne ruchy rotacyjne są niezbędne.
Obróbka CNC:
Stosowane w maszynach CNC do precyzyjnego obrotu części roboczych podczas frezowania, wiercenia i obracania.
Sprzęt medyczny:
Używane w urządzeniach medycznych, takich jak systemy obrazowania, roboty chirurgiczne i automatyka laboratoryjna do dokładnego pozycjonowania i ruchu.
Lotnictwo kosmiczne i obrona:
Stosowane w symulatorze lotu, systemach radarowych i bezzałogowych statkach powietrznych w celu dokładnej orientacji i stabilizacji.
Działania telekomunikacyjne:
Używane w systemach pozycjonowania anten w celu zapewnienia dokładnego wyrównania dla optymalnej transmisji sygnału.
