Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Seria CRBH
 |

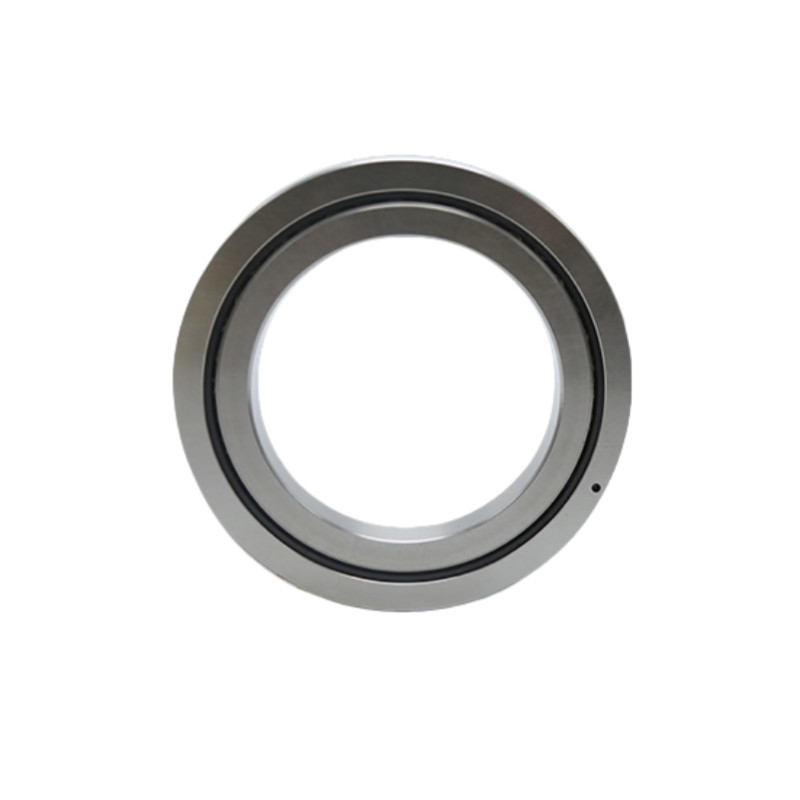

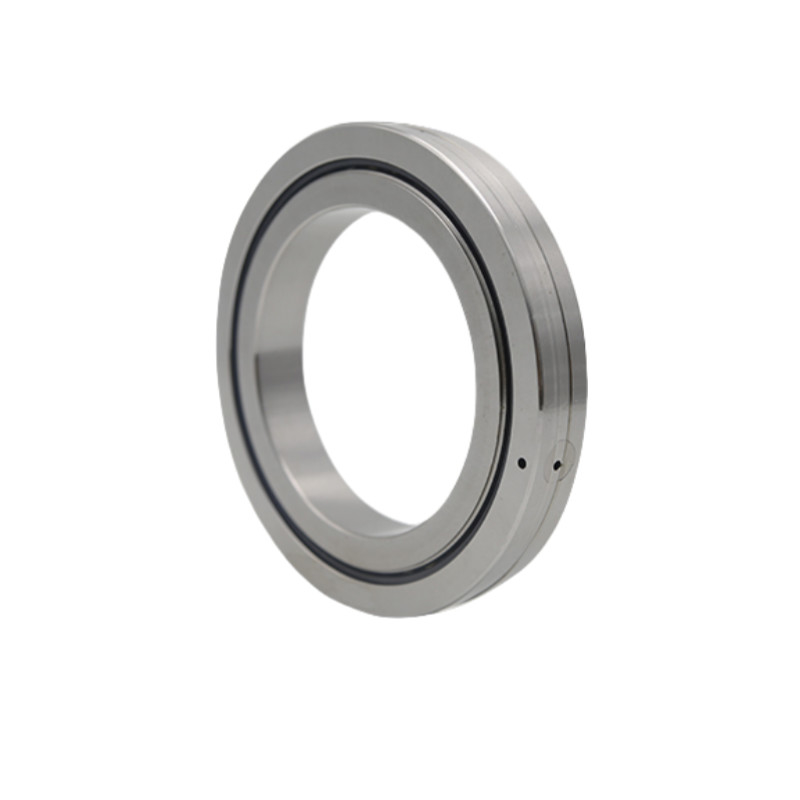

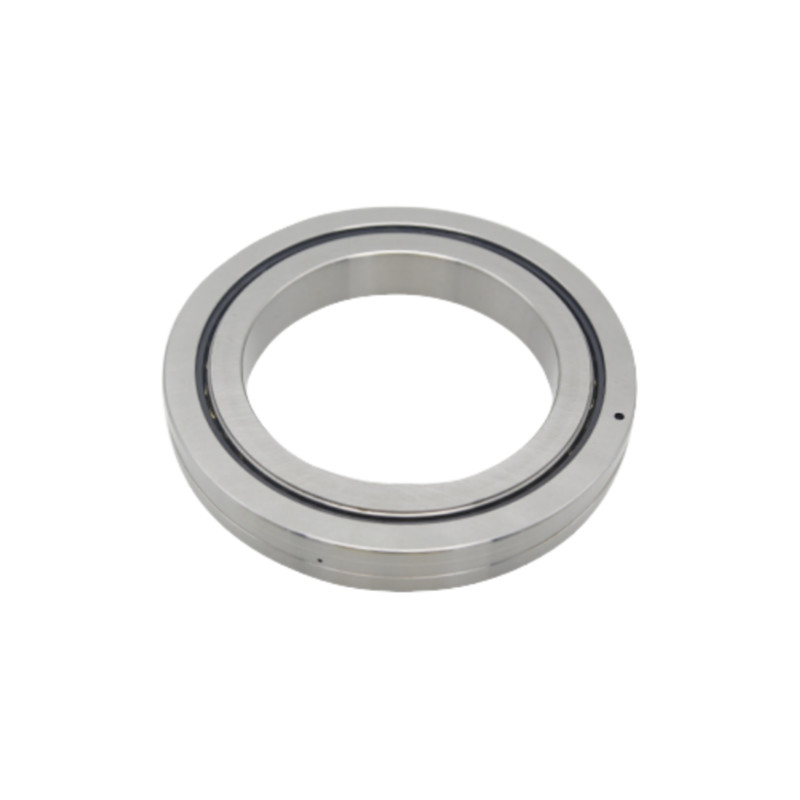

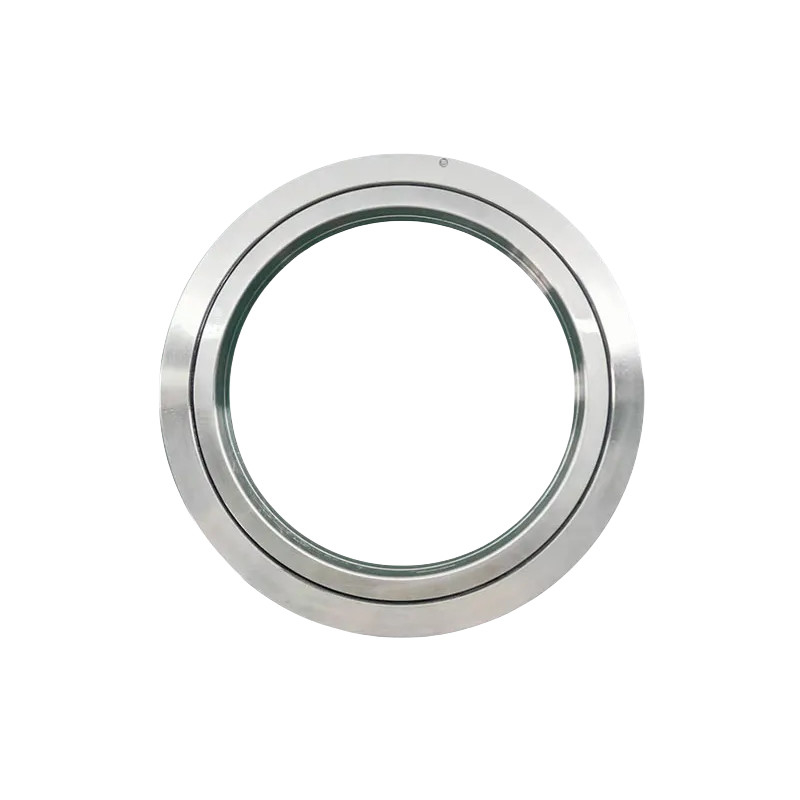

serii CRBH (pierścienie wewnętrzne i zewnętrzne jako całość,ultra-cienkie) wymaga montażu ze względu na jego ultracienką konstrukcję i brak otworów montażowych na pierścieniach zewnętrznych i wewnętrznych do mocowania obudowy i siedzenia wspierającegoPonadto, ponieważ zarówno pierścienie zewnętrzne, jak i wewnętrzne są integralnymi konstrukcjami, instalacja nie wpływa na wydajność, dzięki czemu możliwe jest osiągnięcie stabilnej dokładności obrotowej i momentu obrotowego,który jest odpowiedni do sytuacji, w których obroty pierścieni zewnętrznych i wewnętrznych wymagają miniaturyzacji wielkości. Łożyska z przekroczoną rolką to wysokoprecyzyjne, sztywne łożyska walcowe, których konstrukcja konstrukcyjna jest szczególnie odpowiednia do nośności złożonych obciążeń, w tym radialnych,momenty osiowe i przewracaniaŹdźbła rurowe są szeroko stosowane w dziedzinach o wysokim zapotrzebowaniu, takich jak łącza ręczne mechaniczne, roboty przemysłowe, obracające się stoły narzędzi maszynowych i precyzyjne urządzenia obracające się. |
Zasady dotyczące modelu i nazwy
| CRBH | 70 | 13 | UU | C1 | P5 |
| Model nominalny | Nominalna średnica wewnętrzna (mm) | Szerokość nominalna (mm) |
Tryb uszczelniania
• Nieoznaczone: niezamykane • UU: uszczelki po obu stronach • U: jednostronne uszczelnienie pasa |
Odległość radialna
• T1: ujemne dopuszczenie (przetładowanie) • C1: pozytywny klirens • C2: duży otwór |
Poziom dokładności
• P6 • P5 • P4 • P2 |
Cechy
1Wysoka precyzja: precyzja P4, precyzja P2
2Wysoka sztywność: łożyska tej serii mają
3. Wysokie obciążenie:Ta seria łożyska może wytrzymać obustronne obciążenie osiowe, obciążenie promieniowe i moment nachylenia
4. Małe rozmiary: Ta seria łożyska może zaoszczędzić miejsce dla narzędzi maszynowych
Specyfikacje
| Model nr. | Wymiar | Ramię |
Podstawowe obciążenie nominalne
|
Waga | ||||||
|
(Radialny)
|
||||||||||
|
Identyfikacja
|
Nadmiar
|
Średnica kółkowania rolka Dpw |
Wysokość
|
Chamfer rmin | ds (maks.) | Dh (min.) | CN CN | Kor. KN | Kilogramowo | |
|
(mm)
|
(mm)
|
B B1
|
||||||||
| CRBH2008 | 20 | 36 | 27 | 8 | 0.5 | 23.5 | 30.5 | 3.23 | 3.1 | 0.04 |
| CRBH2508 | 25 | 41 | 32 | 8 | 0.5 | 28.5 | 35.5 | 3.63 | 3.83 | 0.05 |
| CRBH3010 | 30 | 55 | 41.5 | 10 | 0.6 | 37 | 47 | 7.35 | 8.36 | 0.12 |
| CRBH3510 | 35 | 60 | 46.5 | 10 | 0.6 | 41 | 51.5 | 7.64 | 9.12 | 0.13 |
| CRBH4010 | 40 | 65 | 51.5 | 10 | 0.6 | 47.5 | 57.5 | 8.33 | 10.6 | 0.16 |
| CRBH4510 | 45 | 70 | 56.5 | 10 | 0.6 | 51 | 61.5 | 8.62 | 11.3 | 0.17 |
| CRBH5013 | 50 | 80 | 64 | 13 | 0.6 | 57.4 | 72 | 16.7 | 20.9 | 0.27 |
| CRBH6013 | 60 | 90 | 74 | 13 | 0.6 | 68 | 82 | 18 | 24.3 | 0.3 |
| CRBH7013 | 70 | 100 | 84 | 13 | 0.6 | 78 | 92 | 19.4 | 27.7 | 0.35 |
| CRBH8016 | 80 | 120 | 98 | 16 | 0.6 | 91 | 111 | 30.1 | 42.1 | 0.7 |
| CRBH9016 | 90 | 130 | 108 | 16 | 1 | 98 | 118 | 31.4 | 45.3 | 0.75 |
| CRBH10016 | 100 | 140 | 119.3 | 16 | 1 | 109 | 129 | 31.7 | 48.6 | 0.83 |
| CRBH10020 | 100 | 150 | 123 | 20 | 1 | 113 | 133 | 33.1 | 50.9 | 1.45 |
| CRBH11012 | 110 | 135 | 121.8 | 12 | 0.6 | 117 | 127 | 12.5 | 24.1 | 0.4 |
| CRBH11015 | 110 | 145 | 126.5 | 15 | 0.6 | 122 | 136 | 23.7 | 41.5 | 0.75 |
| CRBH11020 | 110 | 160 | 133 | 20 | 1 | 120 | 143 | 34 | 54 | 1.56 |
| CRBH12016 | 120 | 150 | 134.2 | 16 | 0.6 | 127 | 141 | 24.2 | 43.2 | 0.72 |
| CRBH12025 | 120 | 180 | 148.7 | 25 | 1.5 | 133 | 164 | 66.9 | 100 | 2.62 |
| CRBH13015 | 130 | 160 | 144.5 | 15 | 0.6 | 137 | 152 | 25 | 46.7 | 0.72 |
| CRBH13025 | 130 | 190 | 158 | 25 | 1.5 | 143 | 174 | 69.5 | 107 | 2.82 |
| CRBH14016 | 140 | 175 | 154.8 | 16 | 1 | 147 | 162 | 25.9 | 50.1 | 1 |
| CRBH14025 | 140 | 200 | 168 | 25 | 1.5 | 154 | 185 | 74.8 | 121 | 2.96 |
| CRBH15013 | 150 | 180 | 164 | 13 | 0.6 | 157 | 172 | 27 | 53.6 | 0.68 |
| CRBH15025 | 150 | 210 | 178 | 25 | 1.5 | 164 | 194 | 76.8 | 128 | 3.16 |
| CRBH15030 | 150 | 230 | 188 | 30 | 1.5 | 173 | 211 | 100 | 156 | 5.3 |
| CRBH16025 | 160 | 220 | 188.6 | 25 | 1.5 | 173 | 204 | 81.7 | 135 | 3.14 |
| CRBH17020 | 170 | 220 | 191 | 20 | 1.5 | 184 | 198 | 29 | 62.1 | 2.21 |
| CRBH18025 | 180 | 240 | 210 | 25 | 1.5 | 195 | 225 | 84 | 143 | 3.44 |
| CRBH19025 | 190 | 240 | 211.9 | 25 | 1 | 202 | 222 | 41.7 | 82.9 | 2.99 |
| CRBH20025 | 200 | 260 | 230 | 25 | 2 | 215 | 245 | 84.2 | 157 | 4 |
| CRBH20030 | 200 | 280 | 240 | 30 | 2 | 221 | 258 | 114 | 200 | 6.7 |
| CRBH20035 | 200 | 295 | 247.7 | 35 | 2 | 225 | 270 | 151 | 252 | 9.6 |
| CRBH22025 | 220 | 280 | 250.1 | 25 | 2 | 235 | 265 | 92.3 | 171 | 4.1 |
| CRBH24025 | 240 | 300 | 269 | 25 | 2.5 | 256 | 281 | 68.3 | 145 | 4.5 |
| CRBH25025 | 250 | 310 | 277.5 | 25 | 2.5 | 265 | 290 | 69.3 | 150 | 5 |
| CRBH25030 | 250 | 330 | 287.5 | 30 | 2.5 | 269 | 306 | 126 | 244 | 8.1 |
| CRBH25040 | 250 | 355 | 300.7 | 40 | 2.5 | 275 | 326 | 195 | 348 | 14.8 |
| CRBH30025 | 300 | 360 | 328 | 25 | 2.5 | 315 | 340 | 76.3 | 178 | 5.9 |
| CRBH30035 | 300 | 395 | 345 | 35 | 2.5 | 322 | 368 | 183 | 367 | 13.4 |
| CRBH30040 | 300 | 405 | 351.6 | 40 | 2.5 | 326 | 377 | 212 | 409 | 17.2 |
| CRBH35020 | 350 | 400 | 373.4 | 20 | 2.5 | 363 | 383 | 54.1 | 143 | 3.9 |
| CRBH40035 | 400 | 480 | 440.3 | 35 | 2.5 | 422 | 459 | 156 | 370 | 14.5 |
| CRBH40040 | 400 | 510 | 453.4 | 40 | 2.5 | 428 | 479 | 241 | 531 | 23.5 |
| CRBH45025 | 450 | 500 | 474 | 25 | 1 | 464 | 484 | 61.7 | 182 | 6.6 |
| CRBH50025 | 500 | 550 | 524.2 | 25 | 1 | 514 | 534 | 65.5 | 201 | 7.3 |
| CRBH50040 | 500 | 600 | 548.8 | 40 | 2.5 | 526 | 572 | 239 | 607 | 26 |
Zastosowanie
|
|
|
|
| Automatyka przemysłowa | Sprzęt medyczny | Powietrzno-kosmiczne | Sprzęt precyzyjny |
