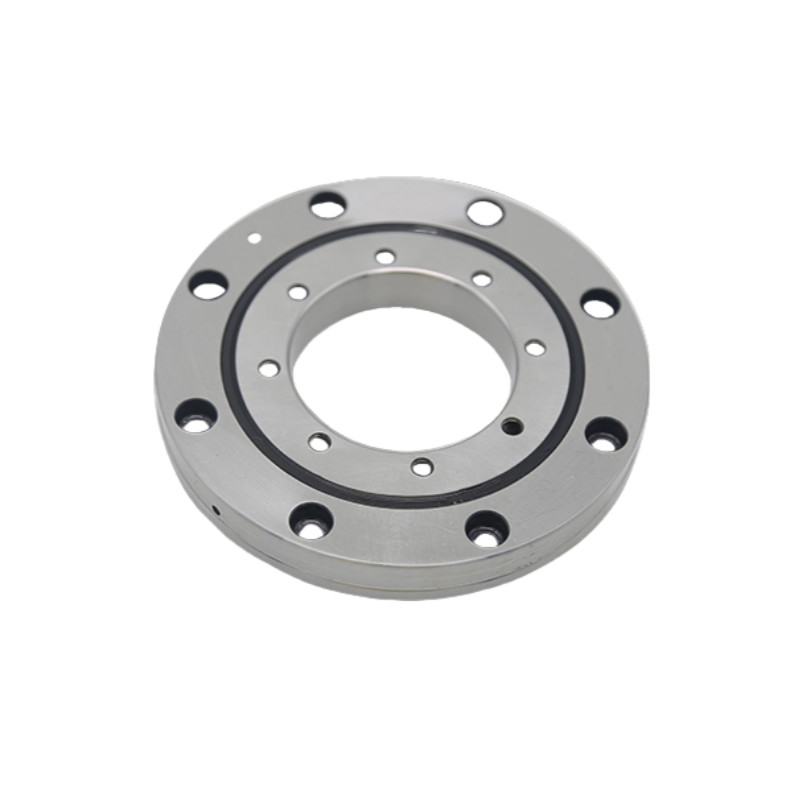

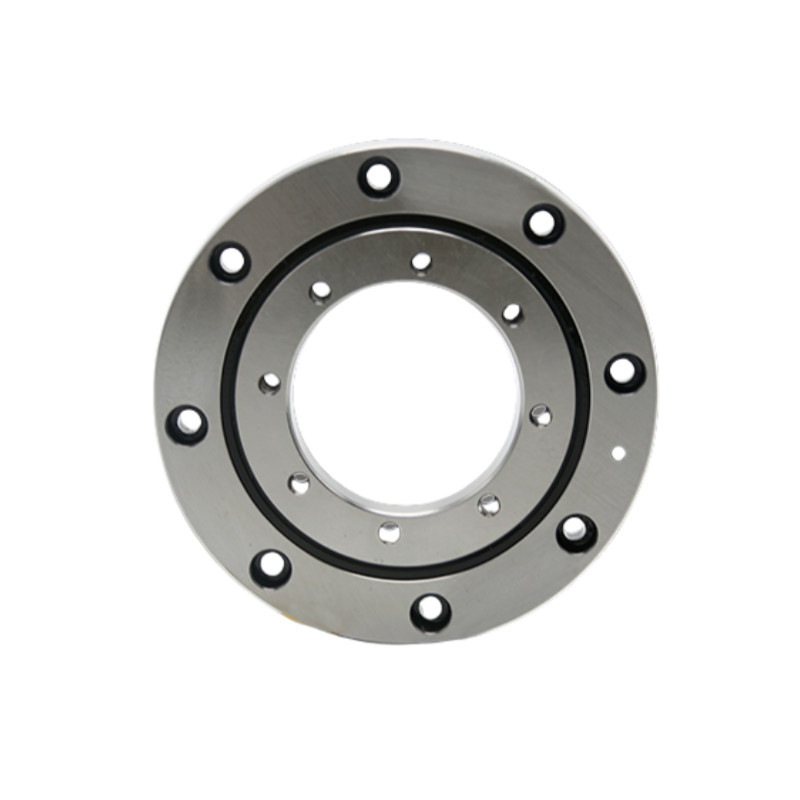

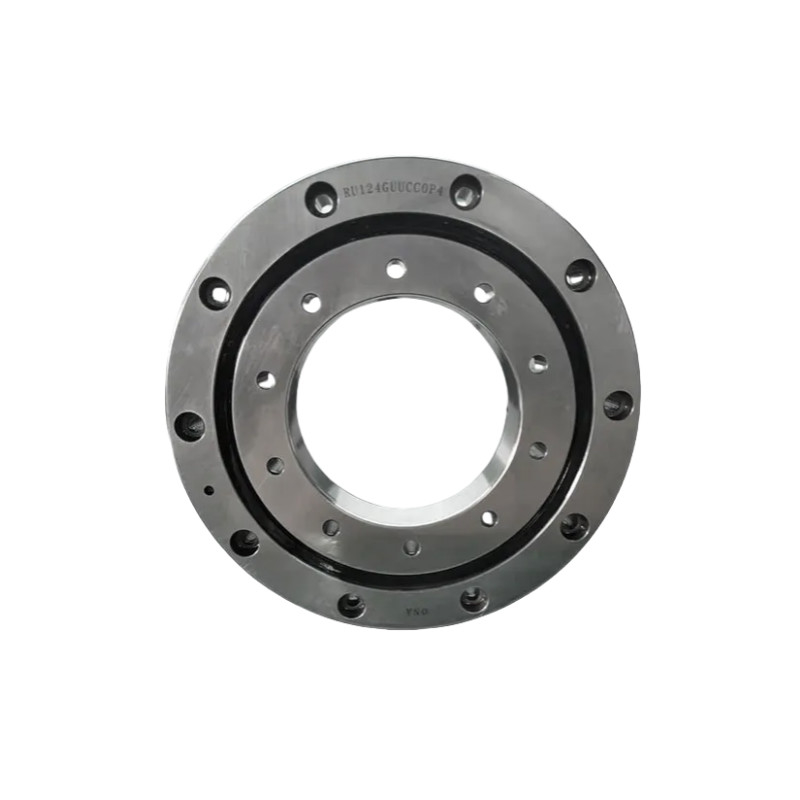

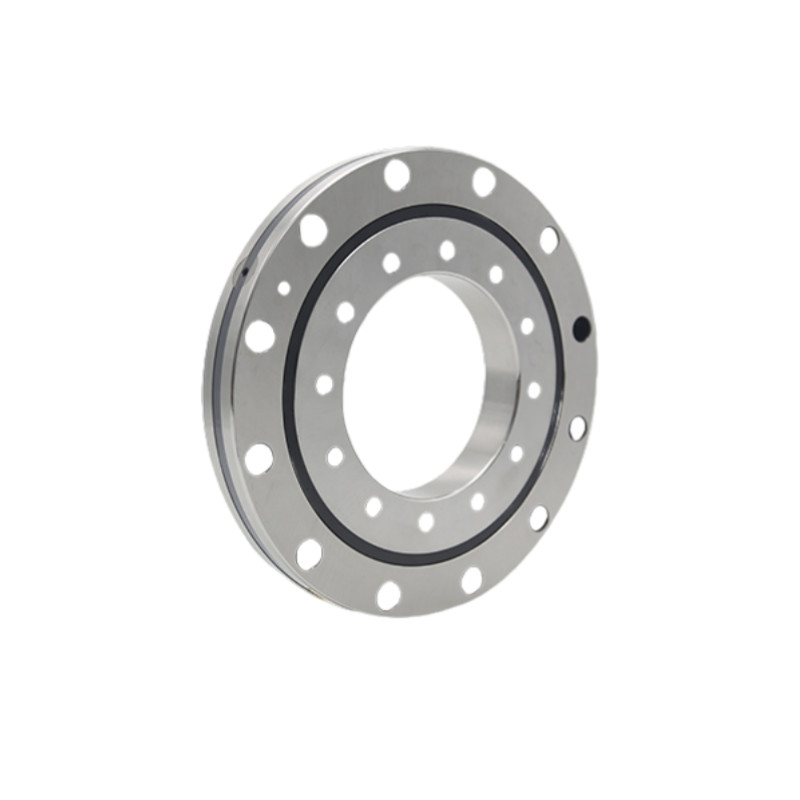

ID 350 mm łożyska krzyżowe typu RU do urządzeń medycznych

Łożyska rolowe krzyżowe sprzętu medycznego

Łożyska rurowe krzyżowe o szerokości 350 mm

Łożyska poprzeczne serii RU

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Seria RU

Skontaktuj się z nami

Poproś o wycenę

ID 350 mm łożyska krzyżowe typu RU do urządzeń medycznych

Szczegóły produktu

Model:

RU28 do RU445X

Produkt:

Łożyska poprzeczne serii RU

Materiał:

Stal łożyskowa, stal nierdzewna, tworzywa sztuczne/materiały polimerowe, smary, materiały ceramiczne

Pierścień wewnętrzny:

10 do 350 mm

Pierścień zewnętrzny:

52 do 540 mm

Średnica podziałki rolek:

28 do 445,4 Dpw

Ścięcie:

0,3 do 2,5 obr./min

Waga:

0,12 do 35,4 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Podłoże specjalne dla robotów przemysłowych z serii RV

Najlepszą cenę

SHF SHG łożyska reduktorów harmonijnych łożyska specjalne dla robota

Najlepszą cenę

CSF CSG łożyska reduktorów harmonijnych specjalne dla robotów

Najlepszą cenę

Łożyska krzyżowe do automatyki przemysłowej serii RB ID 20 mm

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Łożyska rurowe krzyżowe serii RU

Name: ID 350 mm łożyska krzyżowe typu RU do urządzeń medycznych
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seria RU
Availability: InStock

Seria RU (Integral Inner and Outer Ring with Mounting Holes), ponieważ zarówno pierścienie zewnętrzne, jak i wewnętrzne posiadają otwory mocowania, nie ma potrzeby mocowania brzytki i wsparcia podczas montażu siedzenia.W dodatku, ze względu na ogólną strukturę zarówno pierścieni zewnętrznych, jak i wewnętrznych, instalacja nie ma prawie żadnego wpływu na wydajność, osiągając w ten sposób stabilną dokładność obrotową i moment obrotowy.Odpowiednie do sytuacji, w których obroty pierścieni zewnętrznych i wewnętrznych.

Zasady dotyczące modelu i nazwy

124

CC0

G lub X

Model nominalny

Średnica pasma ((mm)

Tryb uszczelniania

• Nieoznaczone: niezamykane

• UU: uszczelki po obu stronach (odpowiednia dziura do zatonięcia pierścienia)

• U: jednostronne uszczelnienie pasów (strona zewnętrznego pierścienia, która nie jest przeciwpuszczalna)

Odległość radialna

• CC0: ujemne dopuszczenie (przetładowanie)

• C0: pozytywny klirens

Poziom dokładności

• P5

• P4

• P2

Kierunek otworu montażowego

• Brak: pierścienie wewnętrzne i zewnętrzne są zarówno otworami przeciwzapadkowymi, jak i w tym samym kierunku

• G: Pierścienie wewnętrzne i zewnętrzne są zarówno zatopionymi otworami, jak i w przeciwnym kierunku

• X: otwór przeciwzatopiony pierścienia, ale otwór drutu wewnętrznego pierścienia (przez otwór)

Symbol dopasowania

• Brak: brak załącznika

• -N: z dyszą oleju

Cechy

1Wysoka precyzja: precyzja P4, precyzja P2
2Wysoka sztywność: łożyska tej serii mają
3. Wysokie obciążenie:Ta seria łożyska może wytrzymać obustronne obciążenie osiowe, obciążenie promieniowe i moment nachylenia
4. Małe rozmiary: Ta seria łożyska może zaoszczędzić miejsce dla narzędzi maszynowych

Specyfikacje

Model	Wymiary					Wymiar ramienia		Podstawowe obciążenie (radiale)		Waga	Pierścień wewnętrzny		Pierścień zewnętrzny
	Pierścień wewnętrzny	Pierścień zewnętrzny	Roller Pitch Dia.	Wysokość	Chamfer			Kr	Kor.		Górna diafragma otworu montażowego PCD1	Wielkość otworu montażowego	Wstawianie centralnej diafragmy Hol.	Wielkość otworu montażowego
	d	D	Dpw	B	rmin	Ds	Dh	KN:	KN:	Kilogramowo
RU28	10	52	28	8	0.3	24	29.5	2.9	2.4	0.12	16	Węzeł 4-M3 przez otwór	42	6-Dia3.4 przez otwór
														Dia6,5 przeciwtorba, głębokość 3.3
RU42	20	70	41.5	12	0.6	37	47	7.35	8.35	0.29	28	Węzeł 6-M3 przez otwór	57	6-Dia3.4 przez otwór
														Dia6,5 przeciwtorba, głębokość 3.3
RU52	25	80	52.5	12	0.6	46.5	58.5	8.61	10.6	0.4	35	Węzeł 6-M3 przez otwór	67	6-Dia3.4 przez otwór
														Dia6,5 przeciwtorba, głębokość 3.3
RU66	35	95	66	15	0.6	59	74	17.5	22.3	0.62	45	Węzeł 8-M4 przez otwór	83	6-Dia4,5 przez otwór
														Dia8 przeciwbój, głębokość 4.4
RU85	55	120	85	15	0.6	79	93	20.3	29.5	1	65	Węzeł 8-M5 przez otwór	105	8-Dia5,5 przez otwór
														Dia9.5 przeciwbór, głębokość 5.4
RU124G	80	165	124	22	1	114	134	33.1	50.9	2.6	97	10-Dia5,5 przez otwór	148	10-Dia5,5 przez otwór
												Dia9.5 przeciwbór, głębokość 5.4		Dia9.5 przeciwbór, głębokość 5.4
RU124X	80	165	124	22	1	114	134	33.1	50.9	2.6	97	Węzeł 10-M5 przez otwór	148	10-Dia5,5 przez otwór
														Dia9.5 przeciwbór, głębokość 5.4
RU148G	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	12-Dia9 przez otwór.	187	12-Dia9 przez otwór.
												Dia 14 przeciwbór, głębokość 8.6		Dia 14 przeciwbór, głębokość 8.6
RU148X	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	Węzeł 12-M8 przez otwór	187	12-Dia9 przez otwór.
														Dia 14 przeciwbór, głębokość 8.6
RU178G	115	240	178	28	1.5	161	195	80.3	135	6.8	139	12-Dia9 przez otwór.	217	12-Dia9 przez otwór.
												Dia 14 przeciwbór, głębokość 8.6		Dia 14 przeciwbór, głębokość 8.6
RU178X	115	240	178	28	1.5	161	195	80.3	135	6.8	139	Węzeł 12-M8 przez otwór	217	12-Dia9 przez otwór.
														Dia 14 przeciwbór, głębokość 8.6
RU228G	160	295	227.5	35	2	208	246	104	173	11.4	184	12-Dia11 przez otwór	270	12-Dia11 przez otwór
												Dia17.5 przeciwbór, głębokość 10.8		Dia17.5 przeciwbór, głębokość 10.8
RU228X	160	295	227.5	35	2	208	246	104	173	11.4	184	Węzeł 12-M10 przez otwór	270	12-Dia11 przez otwór
														Dia17.5 przeciwbór, głębokość 10.8
RU297G	210	380	297.3	40	2.5	272	320	156	281	21.3	240	16-Dia14 przez otwór	350	16-Dia14 przez otwór
												Dia20 przeciwtorba, głębokość13		Dia20 przeciwtorba, głębokość13
RU297X	210	380	297.3	40	2.5	272	320	156	281	21.3	240	Węzeł 16-M12 przez otwór	350	16-Dia14 przez otwór
														Dia20 przeciwtorba, głębokość13
RU445G	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-Dia14 przez otwór	505	24-Dia14 przez otwór
												Dia20 przeciwtorba, głębokość13		Dia20 przeciwtorba, głębokość13
RU445X	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-M12 nitka przez otwór	505	24-Dia14 przez otwór
														Dia20 przeciwtorba, głębokość13

Zastosowanie


Automatyka przemysłowa	Sprzęt medyczny	Powietrzno-kosmiczne	Sprzęt precyzyjny
