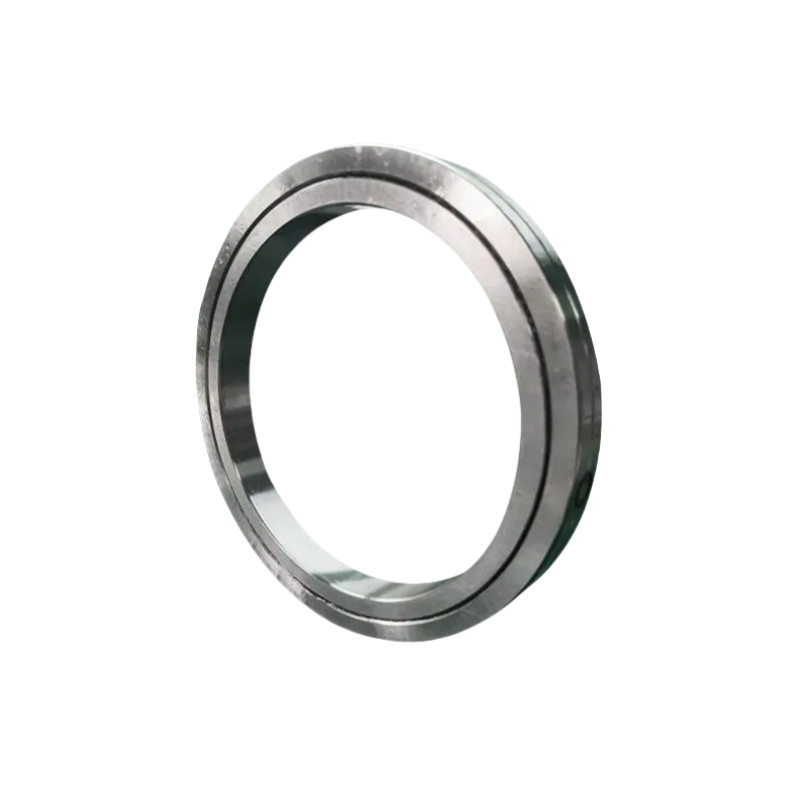

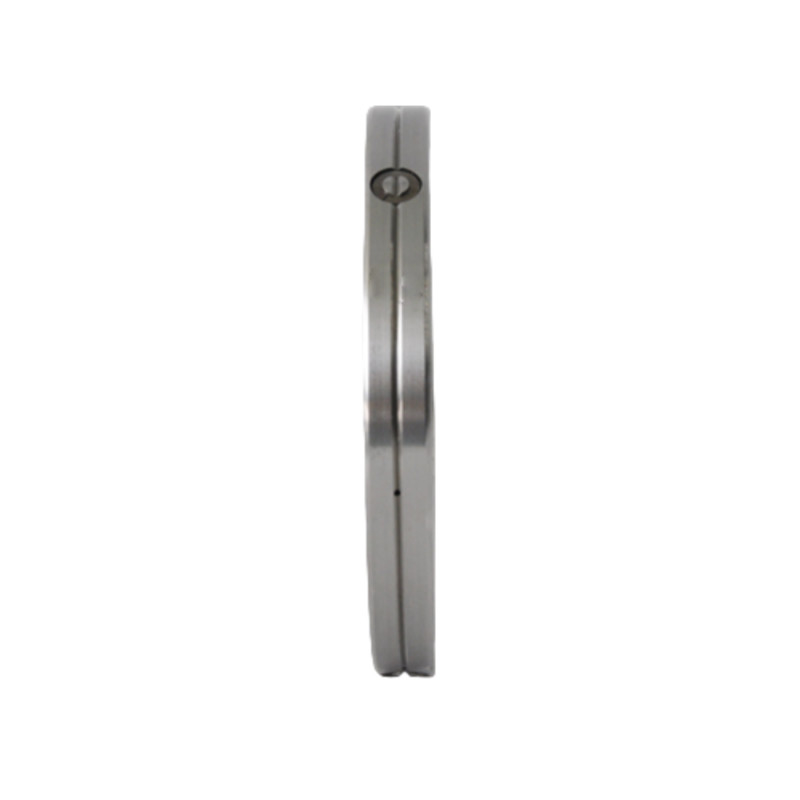

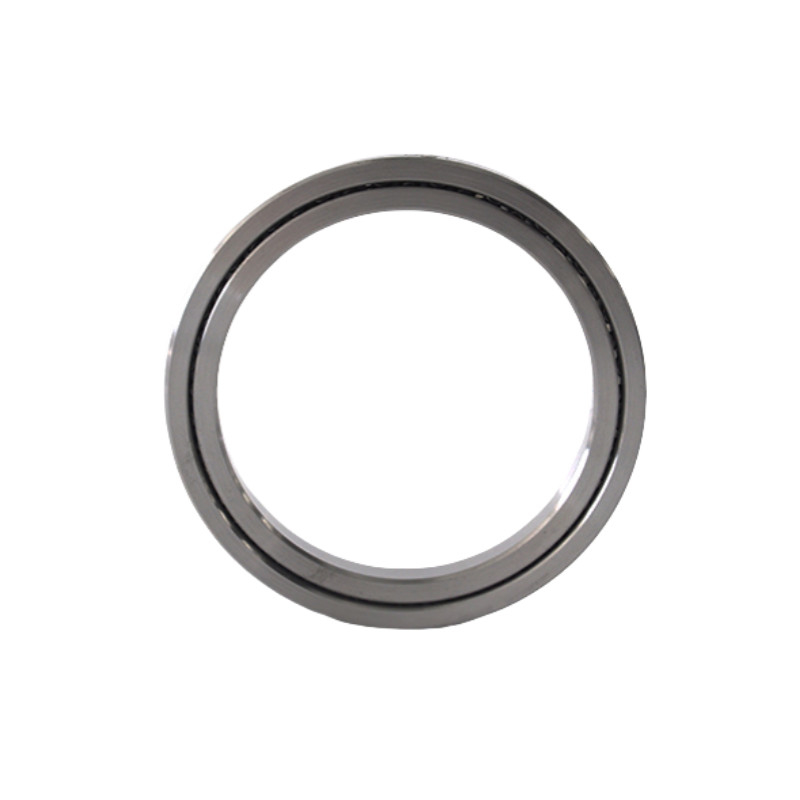

Wysokiej precyzji łożysk przesuwnych rurowych krzyżowych serii SX do automatyki przemysłowej

łożyska rurowe krzyżowe serii SX

Wysokiej precyzji łożyska krzyżowe

Źródła elektryczne

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Seria SX

Skontaktuj się z nami

Poproś o wycenę

Wysokiej precyzji łożysk przesuwnych rurowych krzyżowych serii SX do automatyki przemysłowej

Szczegóły produktu

Model:

SX011814 do SX0118/500

Produkt:

Łożyska poprzeczne serii SX

Materiał:

Stal łożyskowa, stal nierdzewna, tworzywa sztuczne/materiały polimerowe, smary, materiały ceramiczne

ID:

70 do 500 mm

Nadmiar:

90 do 620 mm

Średnica koła podziałowego rolki Dpw:

80 do 560 mm

Ścięcie:

0,6 do 3 obr./min

Waga:

0,3 do 44 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Podłoże specjalne dla robotów przemysłowych z serii RV

Najlepszą cenę

SHF SHG łożyska reduktorów harmonijnych łożyska specjalne dla robota

Najlepszą cenę

CSF CSG łożyska reduktorów harmonijnych specjalne dla robotów

Najlepszą cenę

Łożyska krzyżowe do automatyki przemysłowej serii RB ID 20 mm

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Łożyska rurowe krzyżowe serii SX

Name: Wysokiej precyzji łożysk przesuwnych rurowych krzyżowych serii SX do automatyki przemysłowej
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seria SX
Availability: InStock

Seria SX (rodzaj podziału pierścienia zewnętrznego z obracającym się pierścieniem wewnętrznym, cienka sekcja), ten typ ma mniejszą sekcję niż seria RB. Ze względu na niezwykle cienką strukturęnie ma otworów mocowania na pierścieniu zewnętrznym i wewnętrznym, więc ten model wymaga obudowy lub obudowy.

Cechy

1Wysoka precyzja: precyzja P4, precyzja P2
2Wysoka sztywność: łożyska tej serii mają
3. Wysokie obciążenie:Ta seria łożyska może wytrzymać obustronne obciążenie osiowe, obciążenie promieniowe i moment nachylenia
4. Małe rozmiary: Ta seria łożyska może zaoszczędzić miejsce dla narzędzi maszynowych

Specyfikacje

Wysokiej precyzji łożysk przesuwnych rurowych krzyżowych serii SX do automatyki przemysłowej 1

Model nr.	Wymiary						Wysokość ramion		Podstawowe obciążenie (aksyjne)		Podstawowe obciążenie (radiale)		Waga
	Pierścień wewnętrzny	Pierścień zewnętrzny	Średnica przebicia rolka	Szerokość	Dziury naftowe	Chamfer	(mm)		Ca.	C0a	Kr	C0r	Waga
	d	D	Dpw	B B1	S	rmin	ds	Dh	kN	kN	kN	kN	kg
SX011814	70	90	80	10	1.2	0.6	79.5	80.5	18	60	12	30	0.3
SX011818	90	115	102	13	1.2	1	101.5	102.5	26	96	17	47	0.4
SX011820	100	125	112	13	1.2	1	111.5	112.5	28	106	18	52	0.5
SX011824	120	150	135	16	1.5	1	134.4	135.6	41	153	26	75	0.8
SX011828	140	175	157	18	1.5	1.1	156.3	157.7	64	237	41	116	1.1
SX011832	160	200	180	20	1.5	1.1	179.2	180.8	69	272	44	133	1.7
SX011836	180	225	202	22	2	1.1	201.2	202.8	98	381	63	187	2.3
SX011840	200	250	225	24	2	1.5	224.2	225.8	106	425	68	208	3.1
SX011848	240	300	270	28	2	2	269.2	270.8	149	612	95	300	5.3
SX011860	300	380	340	38	2.5	2.1	339.2	340.8	245	1027	156	504	12
SX011868	340	420	380	38	2.5	2.1	379.2	380.8	265	1148	167	563	13.5
SX011880	400	500	450	46	2.5	2.5	449	451	385	1699	244	833	24
SX0118/500	500	620	560	56	2.5	3	559	561	560	2538	355	1244	44

Zastosowanie


Automatyka przemysłowa	Sprzęt medyczny	Powietrzno-kosmiczne	Sprzęt precyzyjny
