Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Seria CRBTF
 |

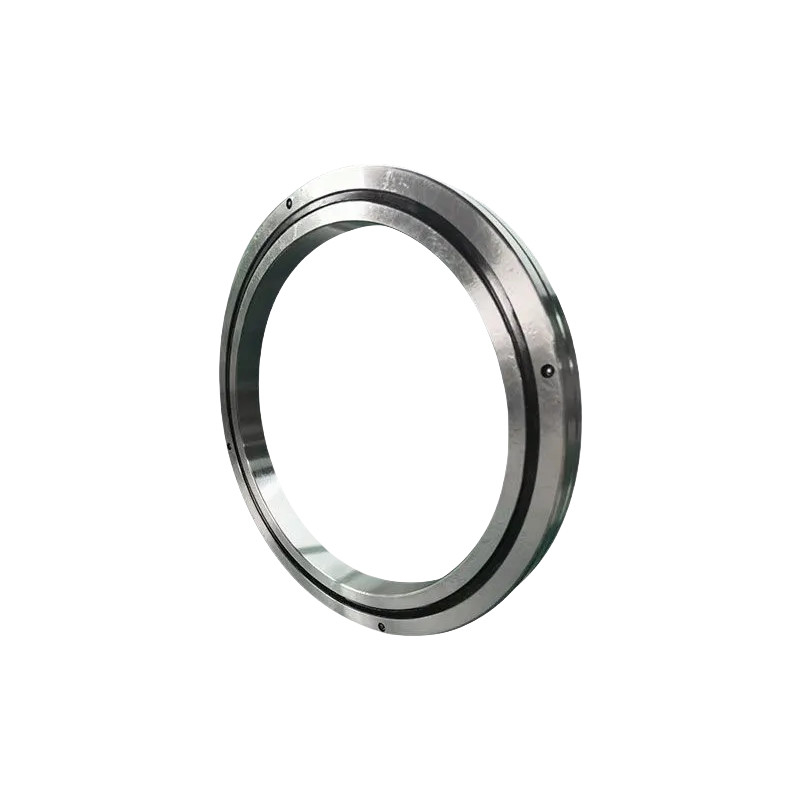

Seria CRBTF to konstrukcja ścienna ultracienkiej z otworami montażowymi odpowiednimi do ekstremalnie ograniczonych sytuacji konstrukcyjnych,Integralne pierścienie wewnętrzne i zewnętrzne z otworami mocowymi Ponieważ zarówno pierścienie zewnętrzne, jak i wewnętrzne mają otwory mocowe, nie ma potrzeby mocowania obudowy i podparcia podczas montażu siedzenia.instalacja nie ma prawie żadnego wpływu na wydajność, dzięki czemu osiąga się stabilne stopnie dokładności obrotowej i momentów obrotowych. |
Cechy
1Wysoka precyzja: precyzja P4, precyzja P2
2. Wysoka sztywność: łożyska tej serii mają preload
3. Wysokie obciążenie:Ta seria łożyska może wytrzymać obustronne obciążenie osiowe, obciążenie promieniowe i moment nachylenia
4. Małe rozmiary: Ta seria łożyska może zaoszczędzić miejsce dla narzędzi maszynowych
Specyfikacje
| Model | Rozmiar (mm) | Wysokość ramion ((mm) | Podstawowe wskaźniki obciążenia | Waga | Model | Pierścień wewnętrzny | Pierścień zewnętrzny | ||||||||
| Identyfikacja | Nadmiar | Średnica kółkowego rozmiaru rolka | Wysokość | Chamfer | Kr | Kor. | Górna diafragma otworu montażowego PCD1 | Wielkość otworu montażowego | Górna diafragma otworu montażowego. | Wielkość otworu montażowego | |||||
| d | D | dp | B B1 | rmin | ds (maks.) | Dh (min.) | KN: | KN: | Kilogramowo | ||||||
| Wymogi dotyczące: | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | Wymogi dotyczące: | 16 | Węzeł 6-M2,5 przez otwór | 35 |
6-D 2.9 przez otwór
|
|
D 5.5 przeciwtorba, głębokość 2.8
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | Węzeł 6-M2,5 przez otwór | 45 |
6-D 2.9 przez otwór
|
|
D 5.5 przeciwtorba, głębokość 2.8
|
|||||||||||||||
| Wymogi dotyczące: | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | Wymogi dotyczące: | 36 | Węzeł 8-M2,5 przez otwór | 55 |
8-D 2.9 przez otwór
|
|
D 5.5 przeciwtorba, głębokość 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | Węzeł 8-M2,5 przez otwór | 65 |
8-D 2.9 przez otwór
|
|
D 5.5 przeciwtorba, głębokość 2.8
|
|||||||||||||||
Zastosowanie
|
|
|
|
| Automatyka przemysłowa | Sprzęt medyczny | Powietrzno-kosmiczne | Sprzęt precyzyjny |
