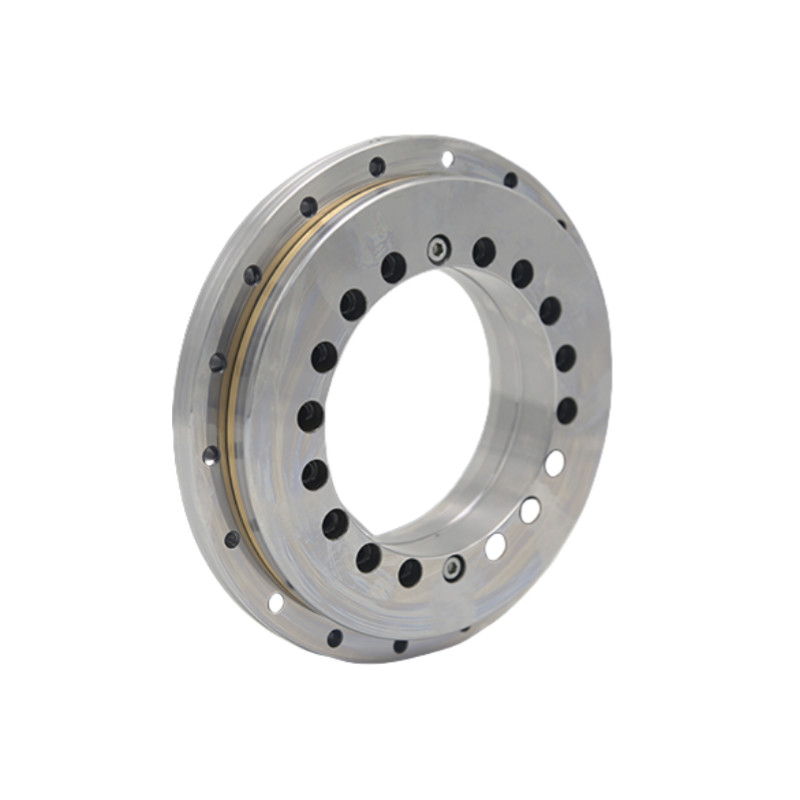

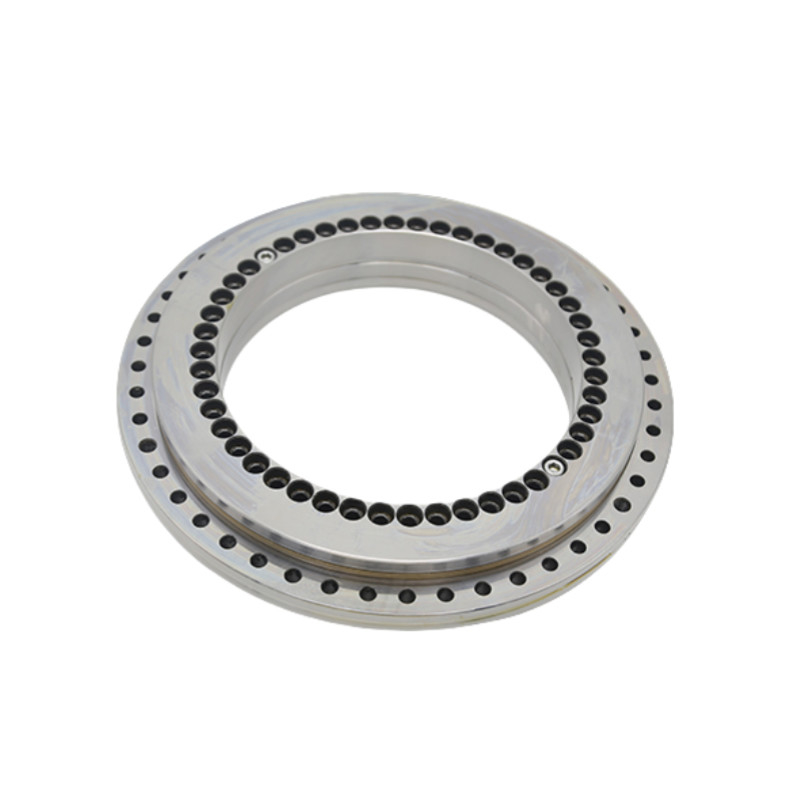

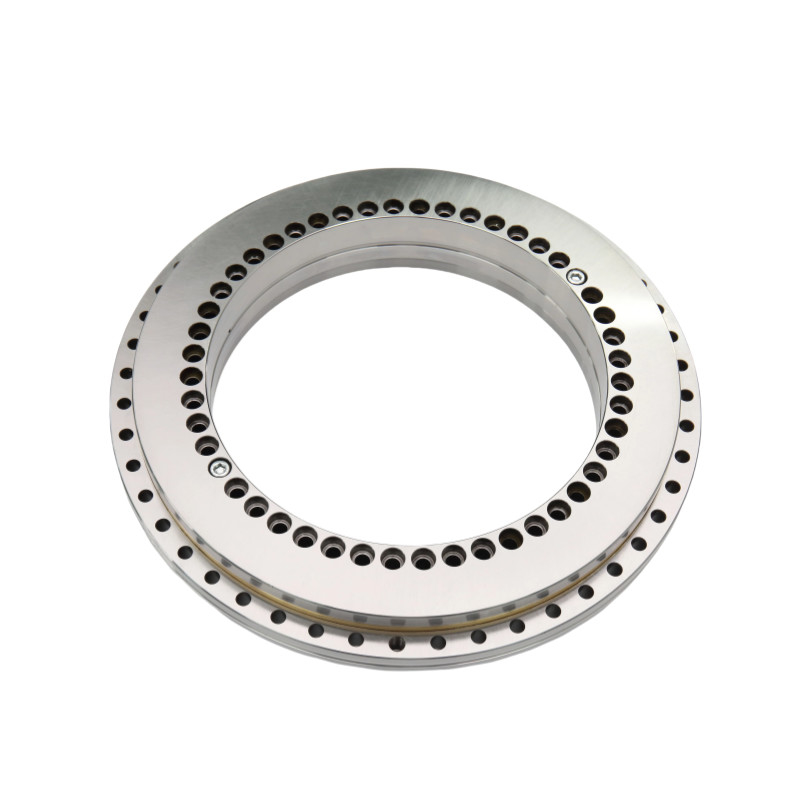

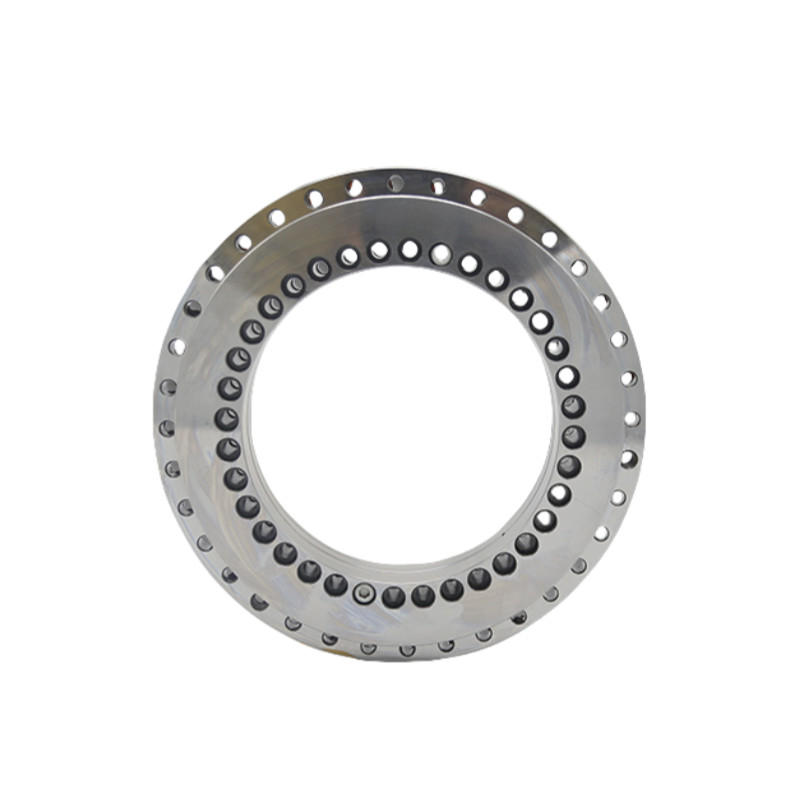

Wysokiej precyzji YRT Wysokiej prędkości łożyska rolkowe ze stali nierdzewnej

Różnice pomiędzy wielkościami

Łożyska rolkowe ze stali nierdzewnej

Łożyska wałeczkowe o dużej prędkości

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Seria YRT

Skontaktuj się z nami

Poproś o wycenę

Wysokiej precyzji YRT Wysokiej prędkości łożyska rolkowe ze stali nierdzewnej

Szczegóły produktu

Model:

Seria YRT

Produkt:

Łożyska stołowe obrotowe serii YRT

Materiał:

Stal łożyskowa, stal nierdzewna, tworzywa sztuczne/materiały polimerowe, smary, materiały ceramiczne

50 do 1200 mm

Od 126 do 1490 mm

Śruba łącząca ILOŚĆ:

Ograniczenie prędkości5）:

25 do 600 obr./min

Waga:

1,6 do 450 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Podłoże specjalne dla robotów przemysłowych z serii RV

Najlepszą cenę

SHF SHG łożyska reduktorów harmonijnych łożyska specjalne dla robota

Najlepszą cenę

CSF CSG łożyska reduktorów harmonijnych specjalne dla robotów

Najlepszą cenę

Łożyska krzyżowe do automatyki przemysłowej serii RB ID 20 mm

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Łożyska stołowe obrotowe YRT

Name: Wysokiej precyzji YRT Wysokiej prędkości łożyska rolkowe ze stali nierdzewnej
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Seria YRT
Availability: InStock

Podstawowe łożyska stołu obrotowego YRT są zaprojektowane z radialnym pełnym rolkiem, dwiema grupami rolek ośnych igieł, zestawem klatki, pierścieniem zewnętrznym, pierścieniem wewnętrznym o przekroju L i drugim pierścieniem.Pierścień zewnętrzny i wewnętrzny pierścień są wyposażone w otwory mocowaniaStruktura łożyska stołu obrotowego YRT jest zdolna do podnoszenia obustronnego obciążenia osiowego, obciążenia promieniowego i momentu nachylenia.To łożysko z serii ma wstępne obciążenie przed opuszczeniem fabryki), co eliminuje konieczność regulacji otworu podczas montażu.i krótki okres rotacji, takie jak stoły obrotowe, głowice wskaźnikowe i obracające się głowice frezowe.
To łożysko zapewnia precyzję biegu osiowego i promieniowego, aby spełnić Państwa wymagania.

Cechy
1Wysoka precyzja: precyzja P4, precyzja P2
2Wysoka sztywność: łożyska tej serii mają
3. Wysokie obciążenie:Ta seria łożyska może wytrzymać obustronne obciążenie osiowe, obciążenie promieniowe i moment nachylenia
4Wysoka prędkość: łożyska z serii YRTS mogą być stosowane w sytuacji wysokiej prędkości obrotowej

Specyfikacje

Model	Wymiar
	Wymiar
	d	D	H	H1	H2	C	d1	D	dm
	Jednostka: mm
	Jednostka: mm
YRT50	50	126	30	20	10	10	105	63	116
YRT80	80	146	35	23.35	11.65	12	130	92	138
YRT100	100	185	38	25	13	12	160	112	170
YRT120	120	210	40	26	14	12	184	135	195
YRT150	150	240	40	26	14	12	214	165	225
YRT180	180	280	43	29	14	15	244	194	260
YRT200	200	300	45	30	15	15	274	215	285
YRT260	260	385	55	36.5	18.5	18	345	280	365
YRT325	325	450	60	40	20	20	415	342	430
YRT395	395	525	65	42.5	22.5	20	486	415	505
YRT460	460	600	70	46	24	22	560	482	580
YRT580	580	750	90	60	30	30	700	610	720
YRT650	650	870	122	78	44	34	800	680	830
YRT850	850	1095	124	80.5	43.5	37	1018	890	1055
YRT950	950	1200	132	86	46	40	1130	990	1160
YRT1030	1030	1300	145	92.5	52.5	40	1215	1075	1255
YRT1200	1200	1490	164	108	56	52	1410	1240	1445

Model	Otwór mocujący						Zespół śruby QTY	Otwór podnoszący		Wyrzuty	moment zaciskania śruby	moment zaciskania śruby				Ograniczenie prędkości5)	Moment obrotowy tarcia łożyska3)	Masę
	Otwór mocujący											Osiowe		Włókiennicze
	Pierścień wewnętrzny				Pierścień zewnętrzny							Dynamiczny	Statyczny	Dynamiczny	Statyczny
	zrób	ds	T	QTY4)	dL	QTY4)					MA2)	Ca.	Coa	Kr	Kor.	Tłuszcz
	mm				mm	QTY4)		G	KTY	KTY*t	N m	KN:				r/min	Nm	≈Kg
YRT50	5.6	9	4.2	10	5.6	12	2	/	/	12*30°	8.5	38	158	28.5	49.5	600	2.5	1.6
YRT80	5.6	10	4.2	10	4.6	12	2	/	/	12*30°	8.5	56	255	42.5	100	530	3	2.4
YRT100	5.6	10	5.4	16	5.6	15	2	M5	3	18*20°	8.5	76.5	415	47.5	120	430	3	4.1
YRT120	7	11	6.2	22	7	21	2	M8	3	24*15°	14	102	540	52	143	340	7	5.3
YRT150	7	11	6.2	34	7	33	2	M8	3	36*10°	14	112	630	56	170	320	10	6.2
YRT180	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	118	710	69.5	200	280	12	7.7
YRT200	7	11	6.2	46	7	45	2	M8	3	48*7,5°	14	120	765	81.5	220	260	14	9.7
YRT260	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	160	1060	93	290	200	20	18.3
YRT325	9.3	15	8.2	34	9.3	33	2	M12	3	36*10°	34	275	1930	120	345	170	40	25
YRT395	9.3	15	8.2	46	9.3	45	2	M12	3	48*7,5°	34	300	2280	186	655	140	55	33
YRT460	10	15	8.2	46	10	45	2	M12	3	48*7,5°	34	355	2800	200	765	120	70	45
YRT580	11.4	18	11	46	11.4	42	2	M12	6	48*7,5°	68	490	4250	228	965	80	140	89
YRT650	14	20	13	45	14	42	2	M12	6	48*7,5°	116	1040	8000	490	1800	65	200	170
YRT850	18.5	26	17	57	18.5	54	2	M16	6	60*6°	284	1000	8650	455	1730	50	300	253
YRT950	18.5	26	17	57	18.5	54	2	M17	6	60*6°	284	1290	11400	530	2040	40	600	312
YRT1030	18.5	26	17	66	18.5	66	2	M18	6	72*5°	284	1380	12000	620	2650	35	800	375
YRT1200	18.5	26	17	66	18.5	66	2	M19	6	72*5°	284	1435	12850	745	2800	25	1000	450

Drwaings

Zastosowanie


Automatyka przemysłowa	Sprzęt medyczny	Powietrzno-kosmiczne	Sprzęt precyzyjny
