Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Seria YRTS
![]() |

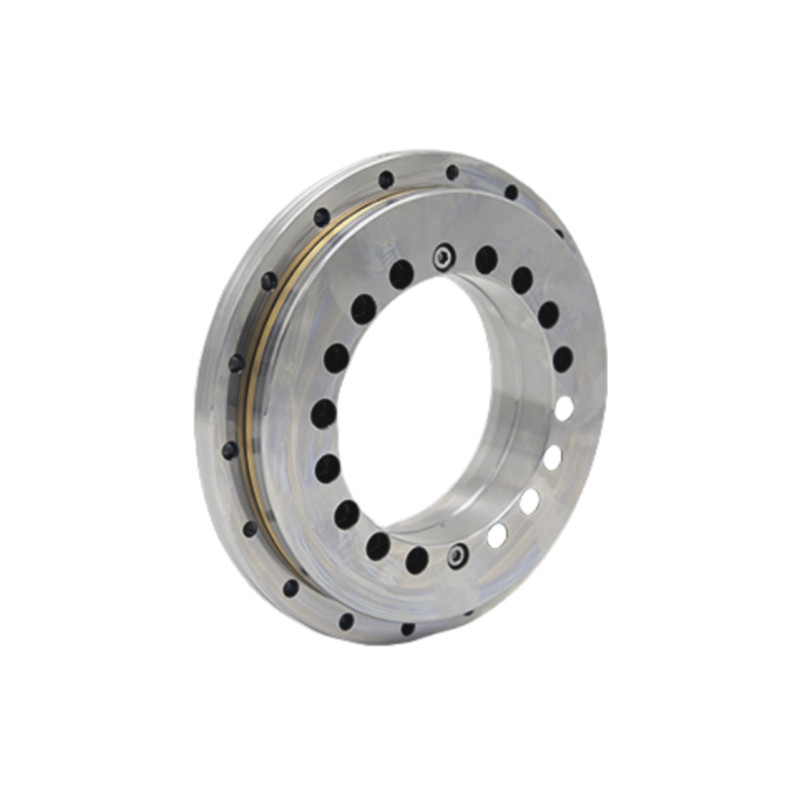

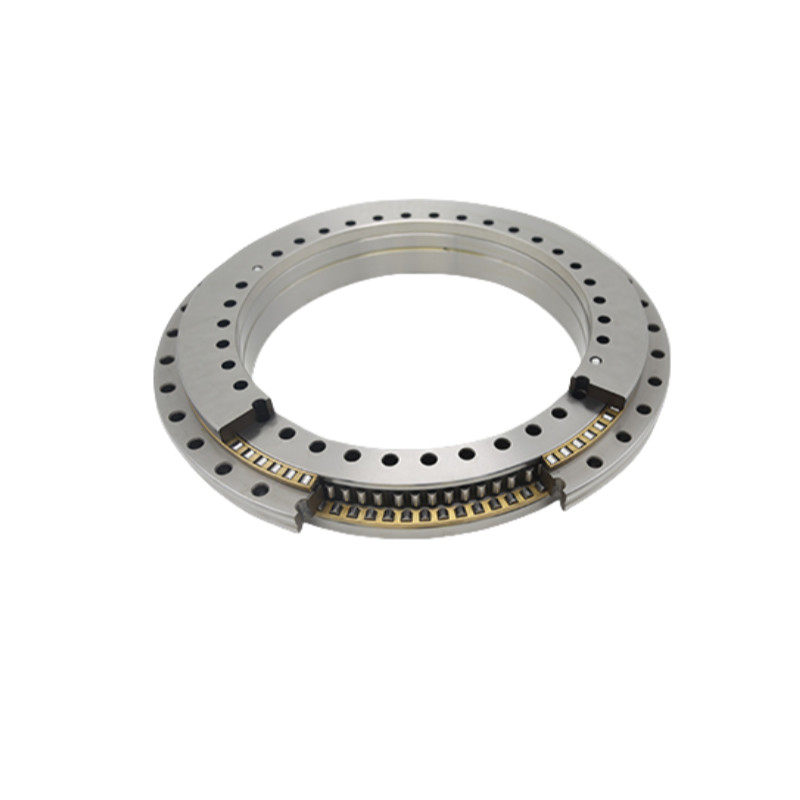

Podstawowe łożyska stołu obrotowego YRTS są zaprojektowane z radialnym pełnym rolkiem, dwoma grupami ośnych rolków igłowych, zestawem klatki, pierścieniem zewnętrznym, pierścieniem wewnętrznym sekcji L i drugim pierścieniem.Pierścień zewnętrzny i wewnętrzny pierścień są wyposażone w otwory mocowaniaStruktura łożyska stołu obrotowego YRT jest zdolna do podnoszenia obustronnego obciążenia osiowego, obciążenia promieniowego i momentu nachylenia.To łożysko z serii ma wstępne obciążenie przed opuszczeniem fabryki), co eliminuje konieczność regulacji otworu podczas montażu.i krótki okres rotacji, takie jak stoły obrotowe, głowice wskaźnikowe i obracające się głowice frezowe. |
Wprowadzenie
Pomiar przemieszczenia kątowego jest kluczowym aspektem współczesnego przemysłu, zwłaszcza w przemyśle narzędziowym, który ma duże zapotrzebowanie na pomiar kątów obrotu części mechanicznych.Ważne jest, aby dokładnie zmierzyć i kontrolować przesunięcie kątowe.
Obecnie najczęściej stosowanymi urządzeniami do pomiaru przemieszczenia kątowego są kodery krat i bram magnetycznych.wysoka precyzja (najwyższy kąt rozdzielczości wynosi < 2 sekundy łukowej), odporność na plamy, brak indukcji elektrycznej i duża zdolność adaptacji do okoliczności.
łożysko stołu obrotowego YRT w połączeniu z tym systemem pomiarowym zapewnia niezrównaną precyzję, zdolne do przenoszenia obustronnego obciążenia osiowego, obciążenia promieniowego i momentu nachylenia.To czyni go idealnym rozwiązaniem dla zastosowań o wysokiej precyzji, w tym wysokiej precyzji stoły obracające w przemyśle maszynowym, głowice dzielące, eksperymenty naukowe i pomiary itp.
*X* Sygnały wyjściowe w czasie rzeczywistym są optymalnym rozwiązaniem dla zastosowań napędu bezpośredniego.
Wprowadzenie struktury
System pomiaru jakości stali Austria AMOSIN składa się z trzech głównych elementów: stóp stalowych, głowicy odczytowej i elektronicznej jednostki oceny.Stopy stalowe zostały zainstalowane na wewnętrznym pierścieniu łożyska (rys. 2)Jest to pierścień stalowy z siatkami równomiernego rozmieszczenia. Głowa odczytu została zainstalowana na zewnętrznym pierścieniu łożyska (rys. 1).ale nie w bezpośrednim kontakciePomiędzy nimi jest odległość 0,1 mm do 0,2 mm.
Podczas pracy łożysko obraca się, a stopy stalowe i głowica odczytowa (rysunek 3) poruszają się bez kontaktu w stosunku do siebie.Dane zebrane przez indukcję są następnie przekazywane do oceny elektronicznej (rysunek 6) za pośrednictwem kabla (rysunek 5)Ewaluacja elektroniczna przekształca następnie informacje w sygnały fal kwadratowych lub pozytywnych sygnałów harmonijnych,które są wprowadzane do systemu sterowania numerycznego w maszynach narzędziowych do pomiaru i sterowania przesunięciem kątowym.
System pomiarowy ze stali ma następujące zalety:
A. Bezkontaktowy koder indukcyjny jest zaprojektowany tak, aby zminimalizować zużycie, zapewniając długotrwałą niezawodność.
B. Dokładność jest równa dokładności kodera optycznego, oferując wysoką precyzję poniżej 2 sekund łukowych.
C. System pomiarowy z podwójną głowicą odczytową umożliwia korektę w czasie rzeczywistym wszelkich odchyleń w radialu łożyska.
D. Wysokiej prędkości, wysokiej dynamicznej rozdzielczości, wysokiej dynamicznej wydajności.
E. Żadnych elementów magnetycznych, reakcji histerezy, demagnetyzacji, bezpieczeństwa.
F. Silne zdolności przeciwzablokowania przez ziarno stałe, olej itp. Produkt jest chroniony przez klasę IP67, co czyni go odpornym na ciśnienie wody i gęsty pył.Nie jest wrażliwy na brud i zanieczyszczenia..
Kompaktna konstrukcja umożliwia montaż w wąskich przestrzeniach.
Produkt jest łatwy w montażu i można go szybko regulować.
Produkt jest kompatybilny z systemami sterowania numerycznego Siemens i Fanuc.
Specyfikacje
Model | Wymiar | ||||||||
d | D | H | H1 | H2 | C | d1 | D | dm | |
Jednostka: mm | |||||||||
YRTS200 | 200 | 300 | 45 | 30 | 15 | 15 | 274 | 215 | 285 |
YRTS260 | 260 | 385 | 55 | 36.5 | 18.5 | 18 | 345 | 280 | 365 |
YRTS325 | 325 | 450 | 60 | 40 | 20 | 20 | 415 | 342 | 430 |
YRTS395 | 395 | 525 | 65 | 42.5 | 22.5 | 20 | 486 | 415 | 505 |
YRTS460 | 460 | 600 | 70 | 46 | 24 | 22 | 560 | 482 | 580 |
Model | Otwór mocujący | Zespół śruby QTY | Otwór podnoszący | Wyrzuty | moment zaciskania śruby | Podstawowy poziom obciążenia | Ograniczenie prędkości (5) | Masę | |||||||||
Osiowe | Włókiennicze | ||||||||||||||||
Pierścień wewnętrzny | Pierścień zewnętrzny | Dynamiczny | Statyczny | Dynamiczny | Statyczny | ||||||||||||
zrób | ds | T | QTY4) | dL | QTY4) | MA2) | Ca. | Coa | Kr | Kor. | Tłuszcz | ||||||
mm | mm | G | KTY | KTY*t | N m | KN: | r/min | ≈Kg | |||||||||
YRTS200 | 7 | 11 | 6.2 | 46 | 7 | 45 | 2 | M8 | 3 | 48*7,5° | 14 | 105 | 635 | 78 | 202 | 950 | 9.7 |
YRTS260 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 131 | 840 | 85 | 275 | 800 | 18.3 |
YRTS325 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 | 2 | M13 | 3 | 36*10° | 34 | 191 | 1260 | 108 | 300 | 680 | 25 |
YRTS395 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M14 | 3 | 48*7,5° | 34 | 214 | 1540 | 121 | 390 | 600 | 33 |
YRTS460 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 | 2 | M15 | 3 | 48*7,5° | 34 | 221 | 1690 | 168 | 570 | 500 | 45 |
Drwaings
Zastosowanie
![]() |
![]() |
![]() |
![]() |
Automatyka przemysłowa | Sprzęt medyczny | Powietrzno-kosmiczne | Sprzęt precyzyjny |
