Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Seria YRTM
![]() |

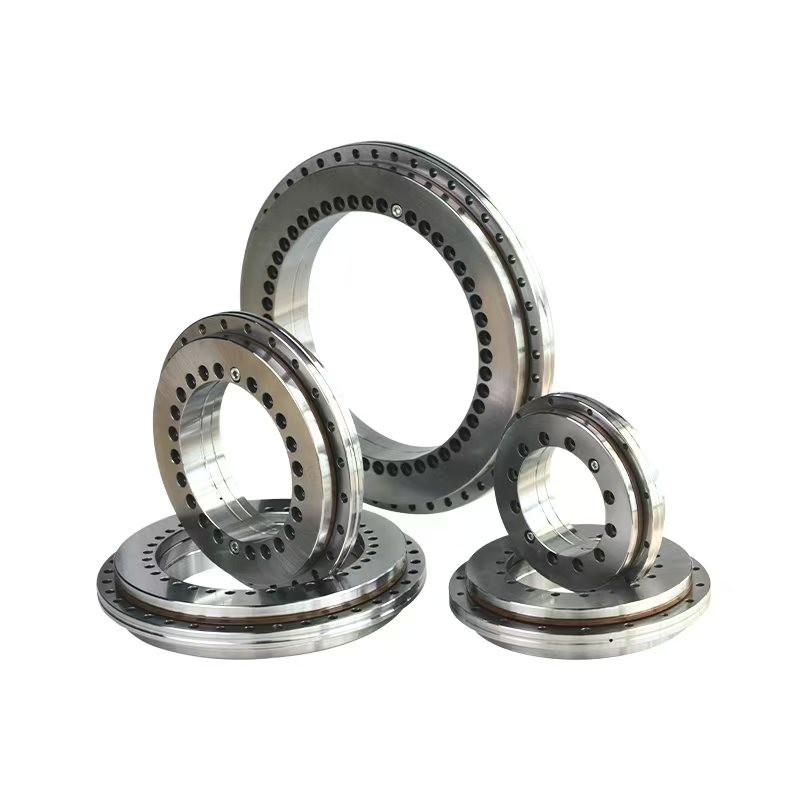

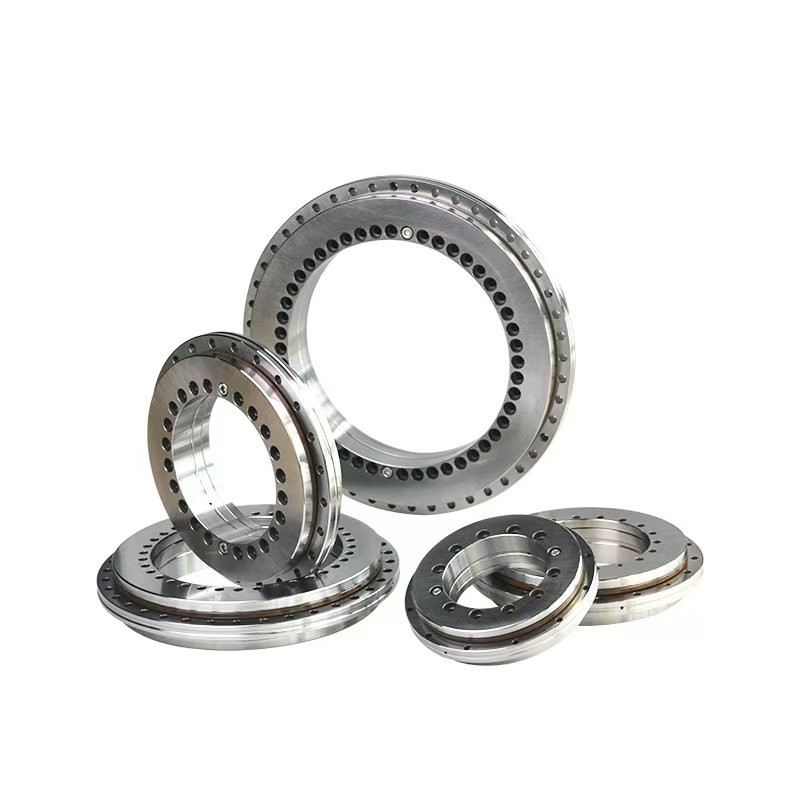

Łożyska stołowe to specjalistyczne elementy zaprojektowane w celu wspierania ruchu obrotowego gramofonów, stołów indeksowych i stołów obrotowych stosowanych w różnych zastosowaniach przemysłowych.W przeciwieństwie do konwencjonalnych łożysk, łożyska stołu obrotowego są zaprojektowane tak, aby równocześnie obsługiwać obciążenia osiowe, promieniowe i momentalne.i zdolności nośne w kompaktowej przestrzeni. |
Wprowadzenie
Pomiar przemieszczenia kątowego jest kluczowym aspektem współczesnego przemysłu, zwłaszcza w przemyśle narzędziowym, który ma duże zapotrzebowanie na pomiar kątów obrotu części mechanicznych.Ważne jest, aby dokładnie zmierzyć i kontrolować przesunięcie kątowe.
Obecnie najczęściej stosowanymi urządzeniami do pomiaru przemieszczenia kątowego są kodery krat i bram magnetycznych.wysoka precyzja (najwyższy kąt rozdzielczości wynosi < 2 sekundy łukowej), odporność na plamy, brak indukcji elektrycznej i duża zdolność adaptacji do okoliczności.

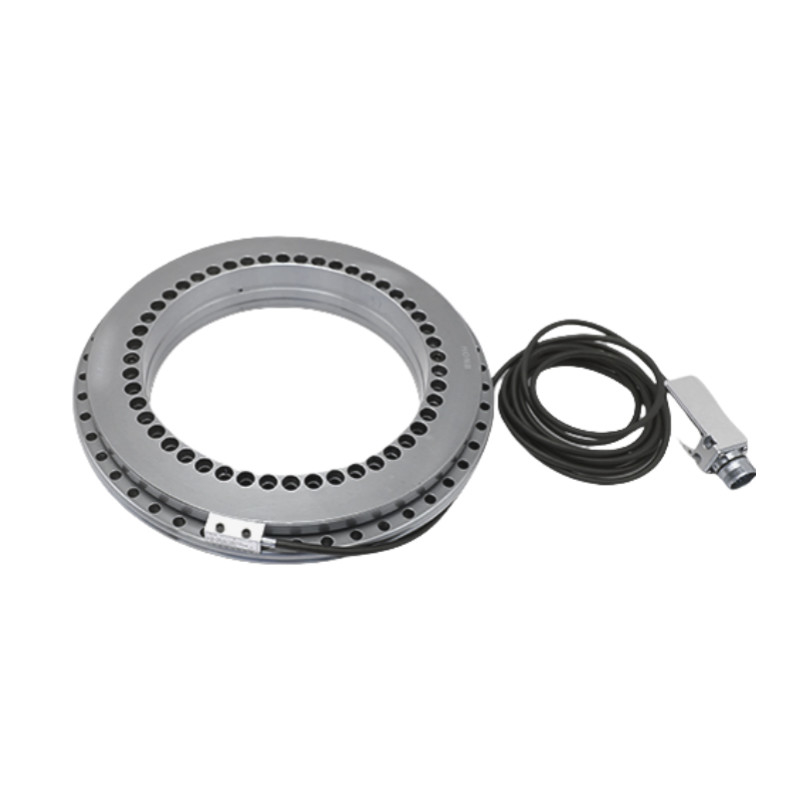

łożysko stołu obrotowego YRT w połączeniu z tym systemem pomiarowym zapewnia niezrównaną precyzję, zdolne do przenoszenia obustronnego obciążenia osiowego, obciążenia promieniowego i momentu nachylenia.To czyni go idealnym rozwiązaniem dla zastosowań o wysokiej precyzji, w tym wysokiej precyzji stoły obracające w przemyśle maszynowym, głowice dzielące, eksperymenty naukowe i pomiary itp.
Główne rodzaje łożysk stołowych obrotowych
1.Łożyska rurowe krzyżowe:W tym typie rolki cylindryczne są rozmieszczone pod kątem prostym do siebie, zapewniając wysoką sztywność i precyzję.co czyni je idealnymi dla centrów obróbki CNC i instrumentów precyzyjnych.
2.Łożyska ośno-promieniowe:Łożyska te są specjalnie zaprojektowane do obsługi obciążeń osiowych (wzdłuż osi obrotu), obciążeń radialnych (perspektywnych do osi) i momentów nachylenia.Ich solidna konstrukcja jest idealna do zastosowań, w których stabilność pod ciężkimi obciążeniami jest kluczowa, na przykład w gramofonach, rękach robotycznych i skrzyniach biegów.
3.Łożyska kulkowe napędowe:Łożyska te mogą obsługiwać duże obciążenia osiowe, ale są mniej odpowiednie do obciążeń promieniowych lub momentów.chociaż są mniej powszechne w zastosowaniach stołu obrotowego w porównaniu z innymi typami.
Specyfikacje
Model | Wymiar | ||||||||||
d | D | B | H | B | D1 | D2 | J | J1 | F | L | |
Jednostka: mm | |||||||||||
YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
Wyroby o masie nieprzekraczającej 10 kg | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
Wyroby i wyroby | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
Wyroby o masie: | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
Model | Otwór mocujący | Zespół śruby QTY | Wynik osiowy i promieniowy | Otwór podnoszący | Wyrzuty | moment zaciskania śruby | Podstawowy poziom obciążenia | Wyrzuty | Moment obrotowy tarcia łożyska3) | Masę | ||||||||||
Osiowe | Włókiennicze | |||||||||||||||||||
Pierścień wewnętrzny | Pierścień zewnętrzny | Dynamiczny | Statyczny | Dynamiczny | Statyczny | |||||||||||||||
d1 | d2 | a) | QTY4) | d3 | QTY4) | MA2) | Ca. | Coa | Kr | Kor. | CKL | CKL1 | ||||||||
mm | mm | μ m | G | KTY | KTY*t | N m | KN: | kNm/mrad | Nm | ≈Kg | ||||||||||
YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
Wyroby o masie nieprzekraczającej 10 kg | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
Wyroby i wyroby | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
Wyroby o masie: | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
Drwaings
Zastosowanie
![]() |
![]() |
![]() |
![]() |
Automatyka przemysłowa | Sprzęt medyczny | Powietrzno-kosmiczne | Sprzęt precyzyjny |
