Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Seria XSA14
Wprowadzenie
łożysk precyzyjnego gramofonu serii XSA, łożysk gramofonu z rolkami krzyżowymi i łożysk obrotowy kulkowy o czterech punktach kontaktowych, z biegami zewnętrznymi, mogą być zainstalowane z uszczelnieniem, wyposażone w kubek olejowy,o pojemności nieprzekraczającej 50 W,, spełniające wymagania różnego rodzaju warunków pracy.
łożysk obracznika jest zdolny do jednoczesnego przenoszenia dużych obciążeń promieniowych, ośnych, momentów przewracania i innych obciążeń kompleksowych.rotacjaKompaktowa konstrukcja, prosta instalacja i wygodna konserwacja sprawiają, że jest idealny do zastosowań ciężkich i niskich prędkości, takich jak maszyny podnoszące, koparki,gramofonyJest to bardzo uniwersalne łożyska, które są szeroko stosowane w różnych ustawieniach.

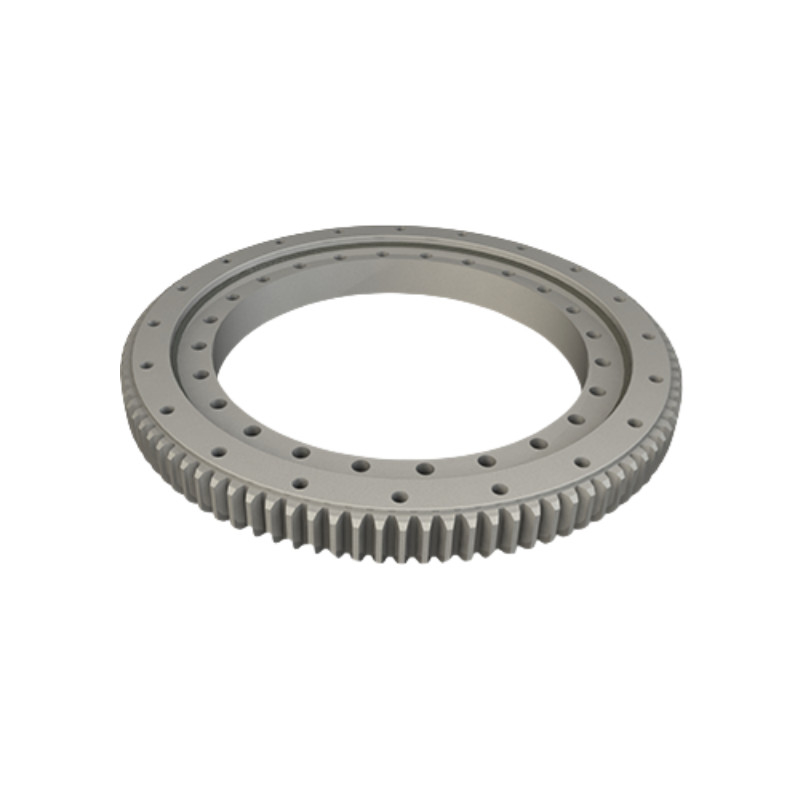

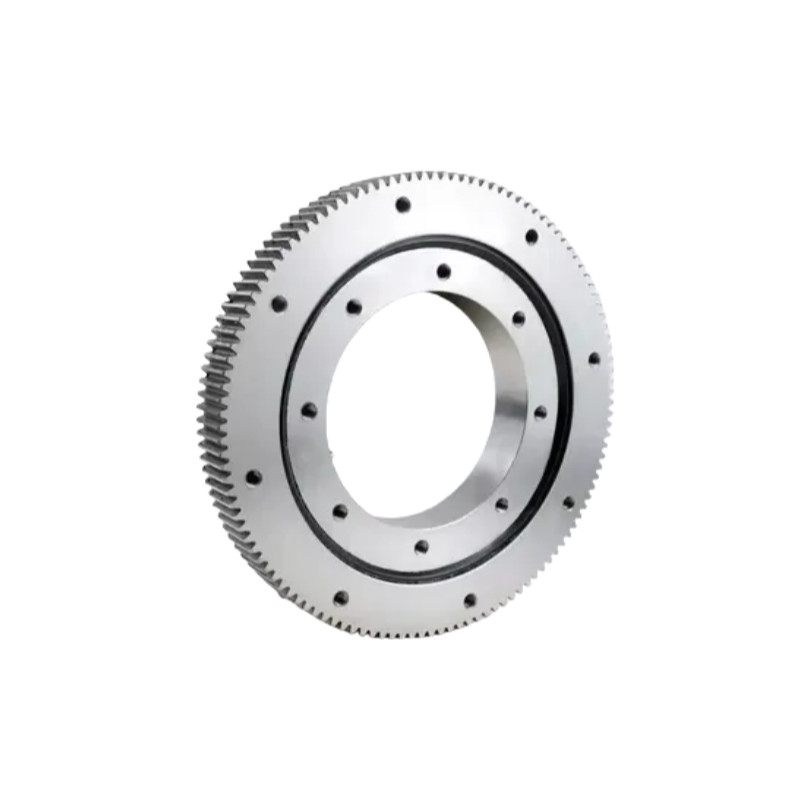

Seria XSA składa się z łożysk przesuwnych z krzyżowym rolkiem z zewnętrznymi zębami biegów.
Cechy łożysk obrotników
1.Wysoka nośność:Konfiguracja krzyżowych walców pozwala na przeładunek znaczących obciążeń, co czyni je idealnymi do wymagających zastosowań.
2.Uproszczony układ napędowy:Zewnętrzne przekładnie ułatwiają podłączenie do zewnętrznych przekładni, silników lub innych układów napędowych, zmniejszając zapotrzebowanie na dodatkowe komponenty.
3.Zmniejszona waga i rozmiar systemu:Wyeliminuje potrzebę oddzielnych biegów, co pozwala na bardziej kompaktową konstrukcję systemu.
4.Dokładność i stabilność:Układ krzyżowych walców minimalizuje zabawę, zapewniając stabilne, bezwibralne obroty pod dużymi obciążeniami.
Jak wybrać łożysk z gramofonem
1.Wymagania dotyczące obciążenia:Ocena zdolności łożyska do obsługi obciążeń osiowych, promieniowych i momentów dla konkretnej aplikacji.
2.Poziom biegów i moduł:Zapewnić zgodność z kierownicą, aby zoptymalizować zaangażowanie i zminimalizować zużycie.
3.Wymagania dotyczące precyzji:Wybierz model o odpowiedniej precyzji w oparciu o potrzeby aplikacji.
4.Środowisko i uszczelnianie:W warunkach zewnętrznych lub surowych, szukaj modeli z odpowiednimi uszczelnieniami, aby chronić przed zanieczyszczeniem.
Specyfikacje
| Model | Główne wymiary | Dokładność rotacji | Wymiar instalacji | Podstawowe obciążenie nominalne | Wypuszczenie | ||||||||||||||
| D | d | H | zrób | M | Z | P5 | Pierścień zewnętrzny | Pierścień wewnętrzny | Osiowe | Włókiennicze | |||||||||
| Kea | Kia | Morze | Sia | Odległość od środka | Otwór montażowy | Odległość od środka | Otwór montażowy | Dynamiczny | Statyczny | Dynamiczny | Statyczny | ||||||||
| XSA140414 | 503.3 | 344 | 56 | 495 | 5 | 99 | 0.06 | 0.06 | 0.04 | 0.04 | 455 | 20-M12 z głębokością 20 | 368 | 24-φ14 | 229 | 520 | 146 | 250 | 0.01~0.03 |
| XSA140544 | 640.3 | 474 | 56 | 630 | 6 | 105 | 0.07 | 0.06 | 0.04 | 0.04 | 585 | 28-M12 z głębokością 20 | 498 | 32-φ14 | 270 | 680 | 170 | 330 | 0.01~0.03 |
| XSA140644 | 742.3 | 574 | 56 | 732 | 6 | 122 | 0.08 | 0.07 | 0.05 | 0.05 | 685 | 32-M12 z głębokością 20 | 598 | 36-φ14 | 290 | 800 | 185 | 395 | 0.01~0.04 |
| XSA140744 | 838.1 | 674 | 56 | 826 | 6 | 138 | 0.08 | 0.08 | 0.05 | 0.05 | 785 | 36-M12 z głębokością 20 | 698 | 40-φ14 | 315 | 930 | 200 | 445 | 0.01~0.04 |
| XSA140844 | 950.1 | 774 | 56 | 936 | 8 | 117 | 0.09 | 0.08 | 0.05 | 0.05 | 885 | 36-M12 z głębokością 20 | 798 | 40-φ14 | 340 | 1050 | 215 | 510 | 0.01~0.04 |
| XSA140944 | 1046.1 | 874 | 56 | 1032 | 8 | 129 | 0.09 | 0.09 | 0.06 | 0.06 | 985 | 40-M12 z głębokością 20 | 898 | 44-φ14 | 360 | 1170 | 227 | 580 | 0.01~0.05 |
| XSA141094 | 1198.1 | 1024 | 56 | 1184 | 8 | 148 | 0.11 | 0.11 | 0.07 | 0.07 | 1135 | 44-M12 z głębokością 20 | 1048 | 48-φ14 | 390 | 1360 | 246 | 670 | 0.01~0.05 |
Rysunek
Zastosowanie
|
|
|
|
| Automatyka przemysłowa | Sprzęt medyczny | Powietrzno-kosmiczne | Sprzęt precyzyjny |
