Miejsce pochodzenia:
Chiny
Nazwa handlowa:
HONPINE
Numer modelu:
TDB-112-065-NH-A

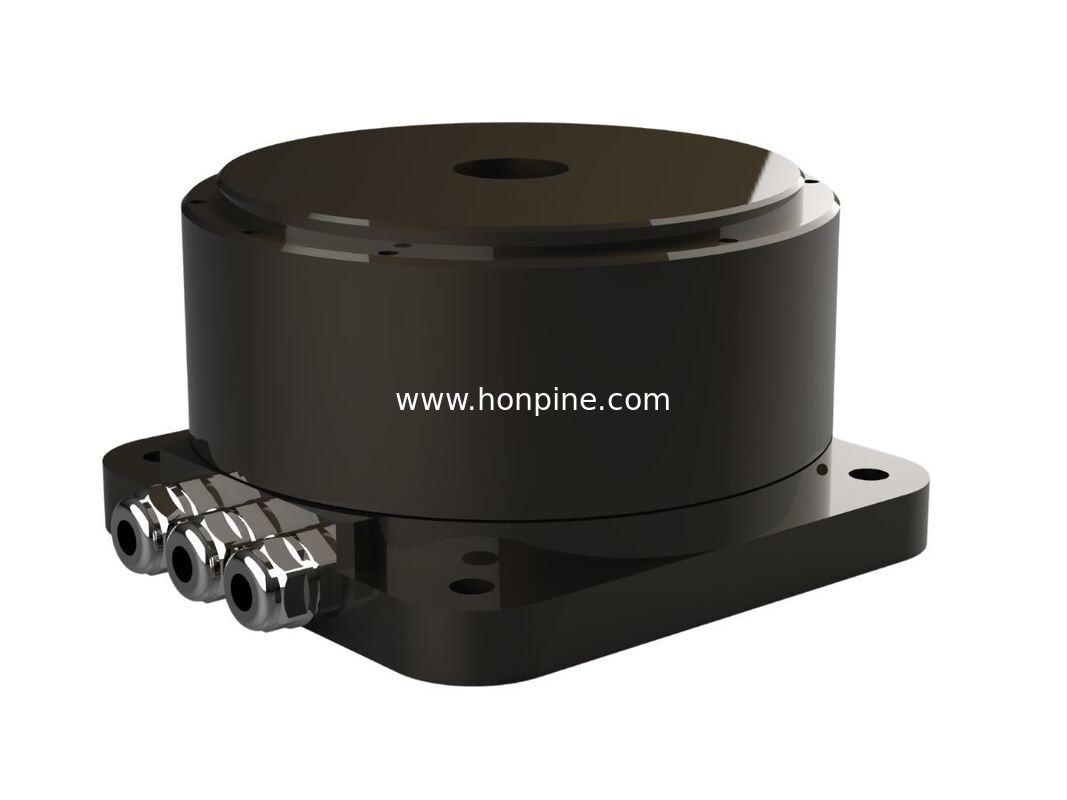

Silnik TDB-112-065-NH-A z napędem bezpośrednim składa się strukturalnie z czterech głównych części: statora (część stacjonarna), wirnika (część obrotowa), łożysk,i kodera ( czujnik służący do wykrywania pozycji obrotowej). silnik ma średnicę 112 mm, wysokość 65 mm i masę 2,8 kg. zapewnia moment ciągły 3 N·m i moment szczytowy do 9 N·m przy mocy znamionowej 110 W,o prądu ciągłym 2Jego kluczowe cechy obejmują wysoką wydajność dynamiczną, wysoką precyzję, optymalne sterowanie prędkością, ultra-kompaktową strukturę, doskonałą MTBF,i zmniejszone wymagania utrzymania.
| Wydajność | Jednostka | Wydajność | Jednostka |
| Ciągły moment obrotowy | 3 N · m | Najwyższy moment obrotowy | 9 N · m |
| Prąd stały | 2.5 Broń | Prąd szczytowy | 7.5 Broń |
| Moc nominalna | 110 W | Stała momentu obrotowego | 1.2 N · m/ramiona |
| Odporność @ 25°C | 2.2 Ohm L-L | Indukcyjność | 10,8 mH |
| Stała EMF z tyłu @ 25°C | 1 Vrms/rad/s | Moment inercji | 00,002 kg · m^2 |
| Dokładność | ±25 sekundy łukowej | Powtarzalność | ± 2 sekundy łukowe |
| Maksymalne obciążenie osiowe | 2000 N | Max.Moment obciążenia | 40 N · m |
| Wynik osialny | 5 mm | Wynik promieniowy | 5 um |
| Max.Szybkość | 350 obr./min. | Masa silnika | 20,8 kg |
| Numer bieguna | 28 | Rozstrzygnięcie | 26bit Biss-C |
| Średnica | 112 mm | Wysokość | 65 mm |
HONPINE specjalizuje się w badaniach i rozwoju oraz produkcji silników z bezpośrednim napędem momentu obrotowego, posiadając zakład o powierzchni 5000 metrów kwadratowych dedykowany do rozwoju, produkcji,i zarządzania liniami produktów z napędem bezpośrednimObiekt jest wyposażony w kompleksowy zestaw zaawansowanych maszyn, w tym dynamometry, w pełni zautomatyzowane maszyny wiążące, centra obróbki CNC, interferometry laserowe,automatyczne maszyny do gotowaniaPonadto firma założyła centra sprzedaży i obsługi posprzedażowej w Singapurze, Suzhou i Shenzhen.Wspieranie lokalizacji produkcji sprzętu półprzewodnikowegoHONPINE z powodzeniem uzyskało certyfikaty jakości takie jak ISO9001 i CE,i jej niezależnie opracowane produkty zostały przyznane dziesiątki patentów zarówno wynalazków i modeli użytkowych.
