Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Model 8, Model 11
Opis produktu
Modele 8 i 11 zespołów napędowych z serii LS i LH są znane jako reduktor fal obciążenia w miniaturowym kształcie.
Miniaturowe reduktory fal obciążeniowych serii LS i LH zapewniają wysoką dokładność pozycjonowania w bardzo kompaktowym opakowaniu.
Te napędy harmonijne są odpowiednie do zastosowań półprzewodnikowych i robotycznych, zwłaszcza końcówki osi ramienia dla małych robotów przemysłowych i współpracujących,maszyny przemysłowe, w których waga jest czynnikiem krytycznym.
Kluczowe cechy
• Kompaktny i lekki
• Wysoka dokładność pozycjonowania
• Duża moc momentu obrotowego
• Wysoka zdolność do obciążenia promieniowego, osiowego i momentalnego
• Dostępne trzy współczynniki redukcji: 50:1 do 100:1
Tabela parametrów nominalnych serii LS
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie. |
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie. |
Reakcja | Waga | Żywotność projektu | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
Tabela parametrów znamionowych serii LH
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie. |
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie. |
Reakcja | Waga | Żywotność projektu | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

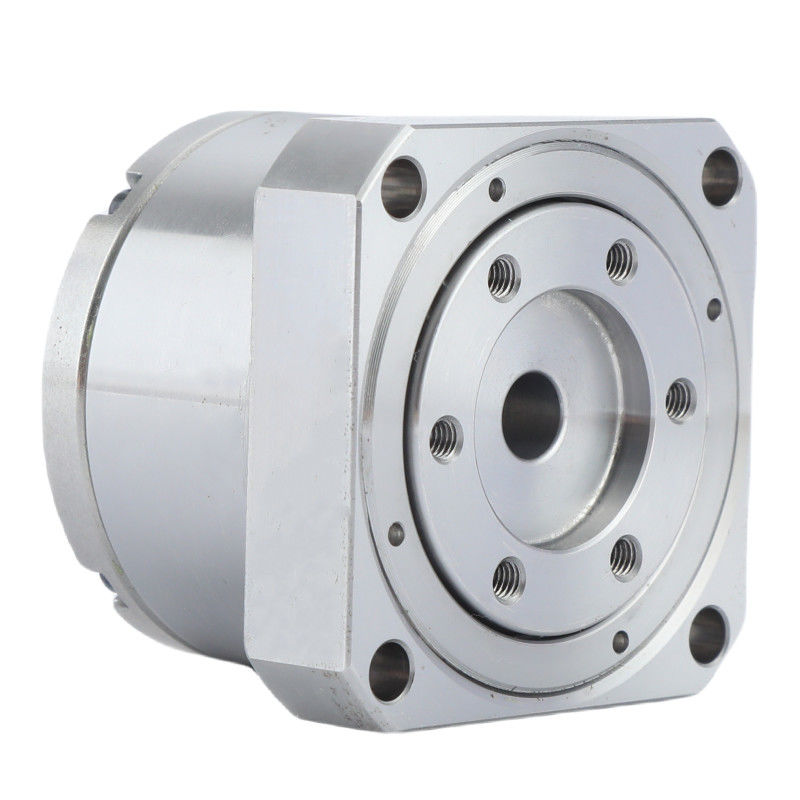

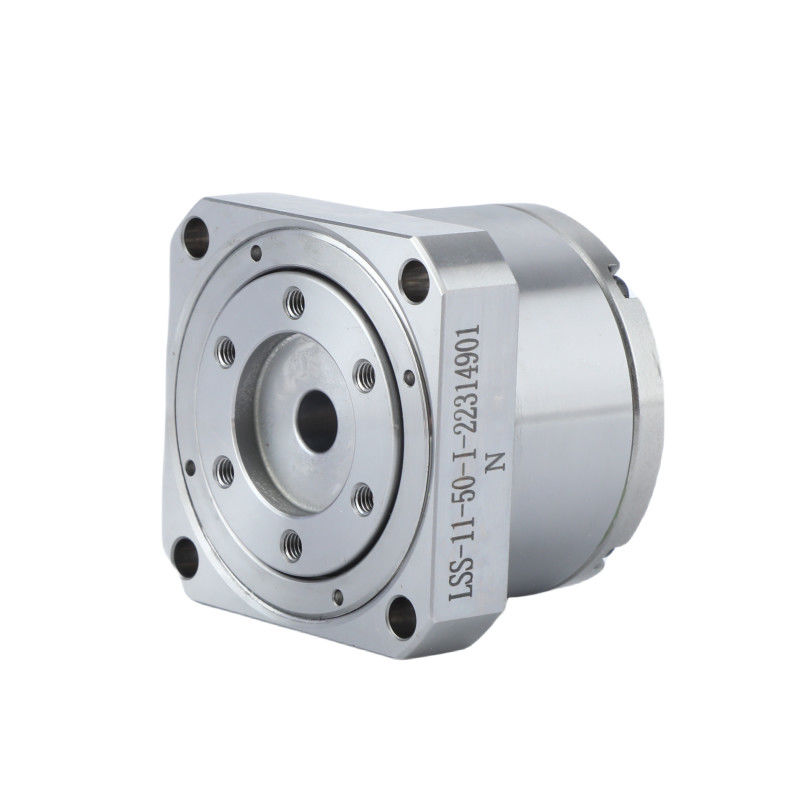

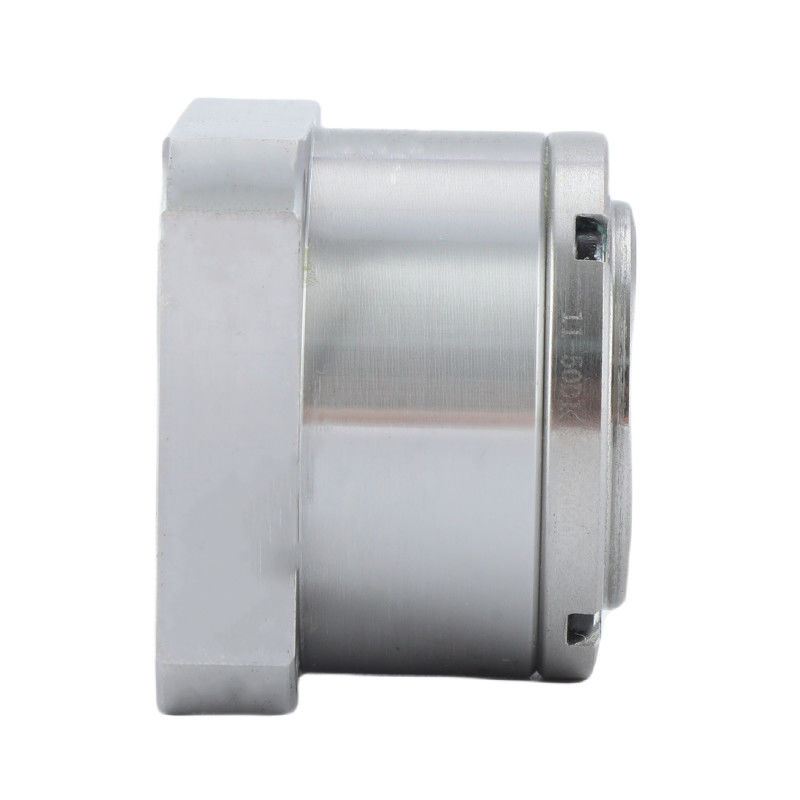

Szczegółowe obrazy
| Kluczowe cechyMiniaturowy napęd harmonijny serii LS i LH | |||
| Produkt | Mini reduktor fal naprężeniowych | ||
|
Materiał
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary | ||
|
Wskaźnik redukcji
|
50, 80, 100 | ||
|
Reakcja
|
Mniej niż 30 sekund łukowych | ||
|
Średnia prędkość wejścia
|
3500 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
8500 obrotów/min | ||
|
Życie zaprojektowane
|
10000 godzin | ||
|
Model
|
8, 11 | ||
|
Waga
|
00,06 do 0,27 kg | ||
| Gwarancja | 1 rok | ||
Zastosowanie
Napędy harmoniczne, lub napędy harmoniczne biegów, są specjalistycznymi mechanizmami biegów, które są znane ze swojej precyzji i kompaktowej konstrukcji.Wykorzystuje się je w różnych dziedzinach ze względu na swoje wyjątkowe właściwości..
| Robotyka | Napędy harmoniczne są szeroko stosowane w robotyce ze względu na wysoki współczynnik momentu obrotowego do masy i precyzję. | |
| Powietrzno-kosmiczne | W inżynierii lotniczej napędy te są stosowane w systemach satelitarnych i statków kosmicznych ze względu na ich niezawodność i kompaktowość.Są niezbędne w mechanizmach wymagających wysokiej precyzji i minimalnej reakcji, takie jak anteny satelitarne i podwozie lądowe. | |
| Urządzenia medyczne | Napędy harmonijne są wykorzystywane w różnych urządzeniach medycznych, w tym w robotach chirurgicznych i sprzęcie diagnostycznym.Ich precyzja i płynne poruszanie są kluczowe dla delikatnych operacji i dokładnej diagnostyki. | |
| Automatyka przemysłowa | Są one wykorzystywane w systemach automatyki przemysłowej do takich zadań, jak obsługa materiałów, montaż i narzędzia maszynowe.Ich zdolność do obsługi dużych obciążeń przy zachowaniu precyzji sprawia, że nadają się do tych zastosowań. | |
| Systemy optyczne | Napędy harmonijne są stosowane w systemach optycznych, takich jak teleskopy i kamery o wysokiej precyzji, gdzie dokładne pozycjonowanie i minimalna gra mechaniczna są kluczowe. | |
| Produkcja samochodowa | W zastosowaniach motoryzacyjnych napędy harmonijne można znaleźć w systemach wymagających kompaktowej i wydajnej kontroli ruchu,na przykład w niektórych typach mechanizmów kierowniczych lub zaawansowanych systemów wspomagania kierowcy (ADAS). | |
