Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Modele 14, 17, 20, 25, 32
Opis produktu
Pojazd harmoniczny serii LHD - I to urządzenia o dużej mocy momentu obrotowego ultrapłaskich przekładni.
Napędy harmoniczne serii LHD - I są zaprojektowane z kompaktowym i prostym układem dla łatwej integracji, pomagają zapewnić niewielki odcisk i zmniejszoną wagę w aplikacjach o ograniczonej przestrzeni.
Te ultra-płaskie reduktory biegów harmonijnych są bardzo odpowiednie do stosowania jako robot końcowych stawów i reduktorów końcowych klienta
 |
|
Kluczowe cechy
Tabela parametrów znamionowych napędu harmonijnego serii LHD
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz) | Dopuszczalna średnia prędkość obrotowa wejściowa (grusz) | Reakcja | Waga | Żywotność projektu |
| Nm | Nm | Nm | Nm | r/min | r/min | Arc Sec | Kilogramowo | Godzina | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤ 20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤ 20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤ 20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤ 20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤ 20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

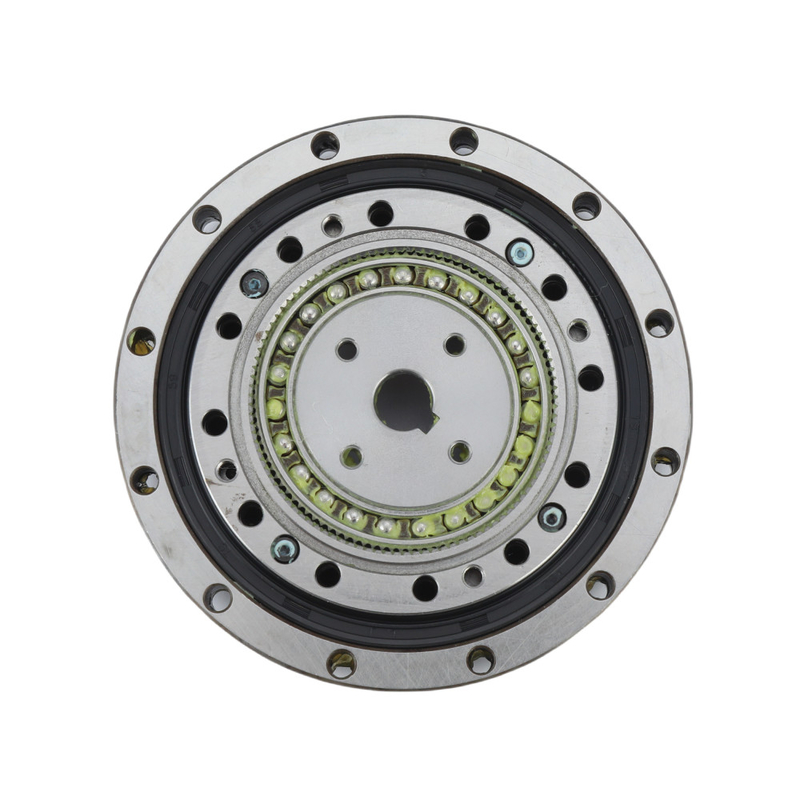

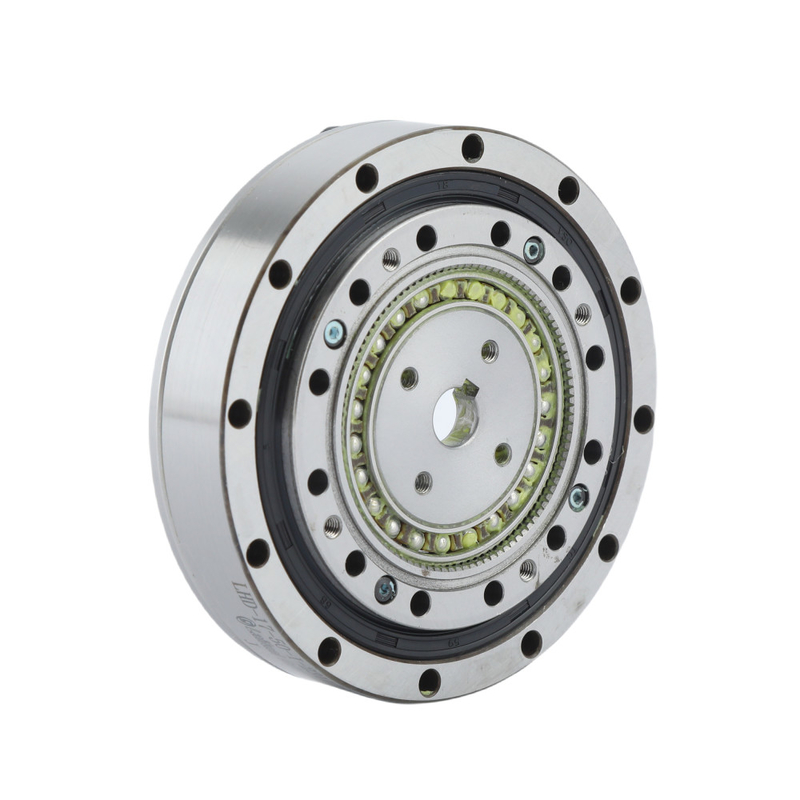

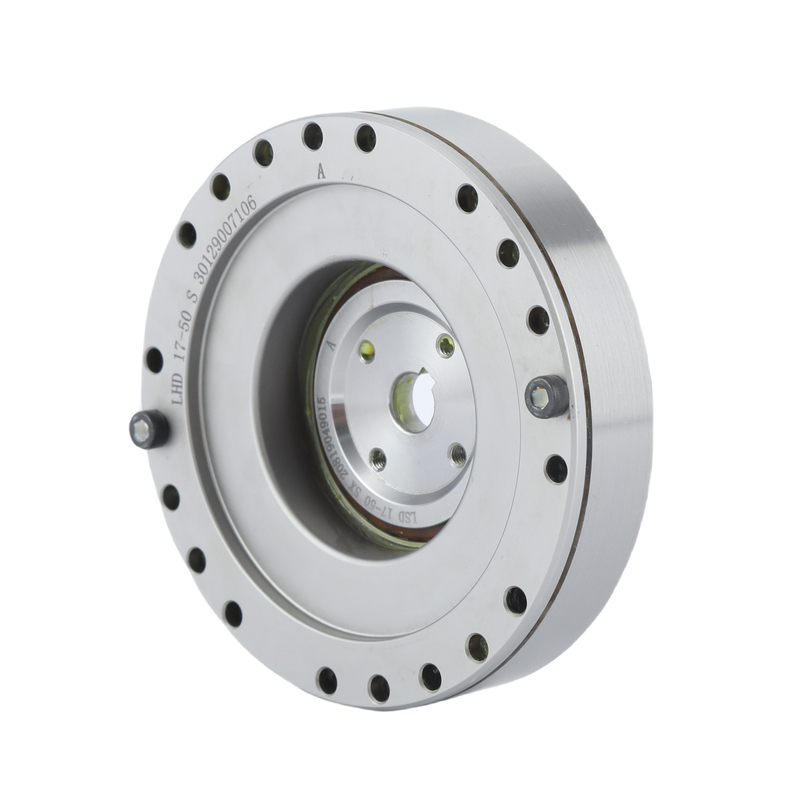

Szczegółowe obrazyz napędem harmonijnym serii LHD
| Kluczowe cechy skrzynki biegów reduktorów ultrapłaskich | |||
| Produkt | Napęd harmoniczny ultra - płaski | ||
|
Materiał
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary | ||
|
Wskaźnik redukcji
|
50, 80, 100 | ||
|
Reakcja
|
Mniej niż 20 sekund łukowych | ||
|
Średnia prędkość wejścia
|
3500 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
8500 obrotów/min | ||
|
Życie zaprojektowane
|
10000 godzin | ||
|
Model
|
14, 17, 20, 25, 32 | ||
|
Waga
|
00,34 do 1,9 kg | ||
| Gwarancja | 1 rok | ||
Wnioski
| |
|
|
| Robot przemysłowy | Powietrzno-kosmiczne | System produkcji |
