Ultrapłaski wałek wejściowy reduktor fal naprężeniowych Gniazdo duże, wgłębione LHD - III

Reduktor fal obciążenia ultrapłaski

Reduktor fal naprężeniowych Urządzenie

Urządzenia do obciążeń ultrapłaskich

Miejsce pochodzenia:

Jiangsu, Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

Modele 14, 17, 20, 25, 32

Skontaktuj się z nami

Poproś o wycenę

Ultrapłaski wałek wejściowy reduktor fal naprężeniowych Gniazdo duże, wgłębione LHD - III

Szczegóły produktu

Produkt:

LHD - III Ultra - Flat Depression Wave Reducer

Materiał:

Stal, aluminium, poliuretanu, łożyska i uszczelki, smary

Współczynnik redukcji:

501:1 do 160:1

Reakcja:

≤20 sek. łuku

Średnia prędkość wejściowa:

3500 obr./min

Maksymalna prędkość wejściowa:

8500 obrotów/min

Zaprojektuj życie:

10000 godzin

Model:

14, 17, 20, 25, 32

Struktura:

Dziurawy

Waga:

00,64 do 3,56 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Ultra - płaskie LHD - III Duże, puste reduktory fal naprężeniowych w układzie wejściowym

Name: Ultrapłaski wałek wejściowy reduktor fal naprężeniowych Gniazdo duże, wgłębione LHD - III
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modele 14, 17, 20, 25, 32
Price: negocjowalne USD
Availability: InStock

Opis produktu

Reduktory fali obciążenia serii LHD - III to układy biegów ultrapłaskich o dużej mocy momentu obrotowego.

Został zaprojektowany z kompaktowym i prostym układem dla łatwej integracji, pomaga oferować niewielki odcisk i zmniejszoną wagę dla ograniczonych zastosowań przestrzennych.

Te ultrapłaskie reduktory biegów są bardzo odpowiednie do stosowania jako złącza końcowe robotów i reduktory końcowe dla klientów.

Kluczowe cechy

Ultrapłaska konstrukcja
Kompaktny i prosty projekt
Niewielkie rozmiary i lekka waga
Wysoka moc momentu obrotowego i wysoka sztywność
Wprowadzenie i wyjście koaksjalne

Tabela parametrów znamionowych serii LHD - III

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min	Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Dopuszczalny maksymalny moment obrotowy	Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz)	Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min			Dopuszczalny maksymalny moment obrotowy			Reakcja	Waga	Żywotność projektu
		Nm	Nm	Nm	Nm	r/min	r/min	Arc Sec	Kilogramowo	Godzina
14	50	3.7	12	4.8	23	8500	3500	≤ 20	0.64	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤ 20	0.87	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤ 20	1.14	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤ 20	1.75	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤ 20	3.56	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

Szczegółowe obrazy

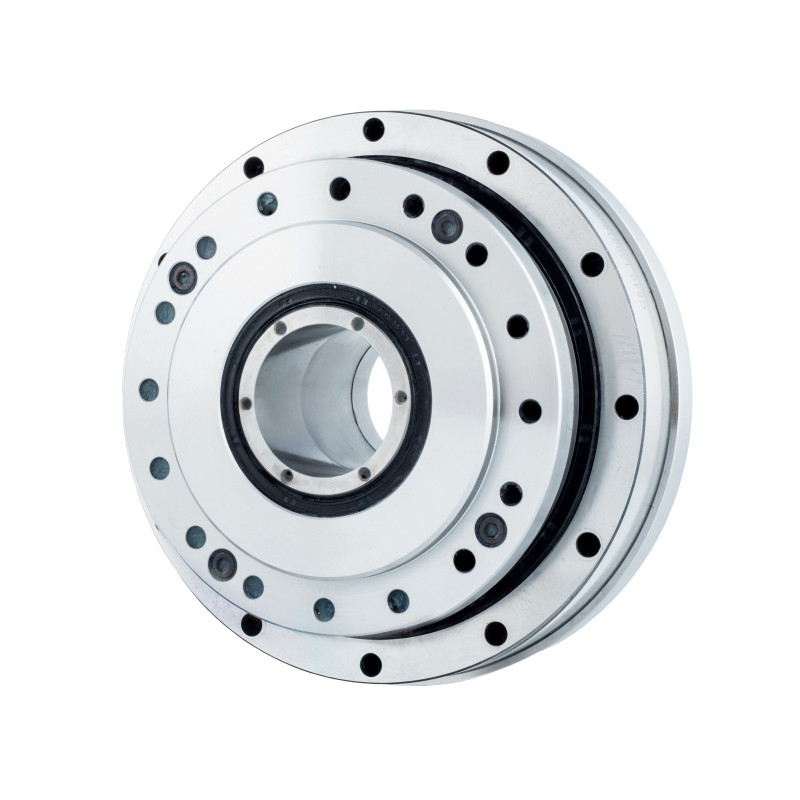

Ultrapłaski wałek wejściowy reduktor fal naprężeniowych Gniazdo duże, wgłębione LHD - III 0

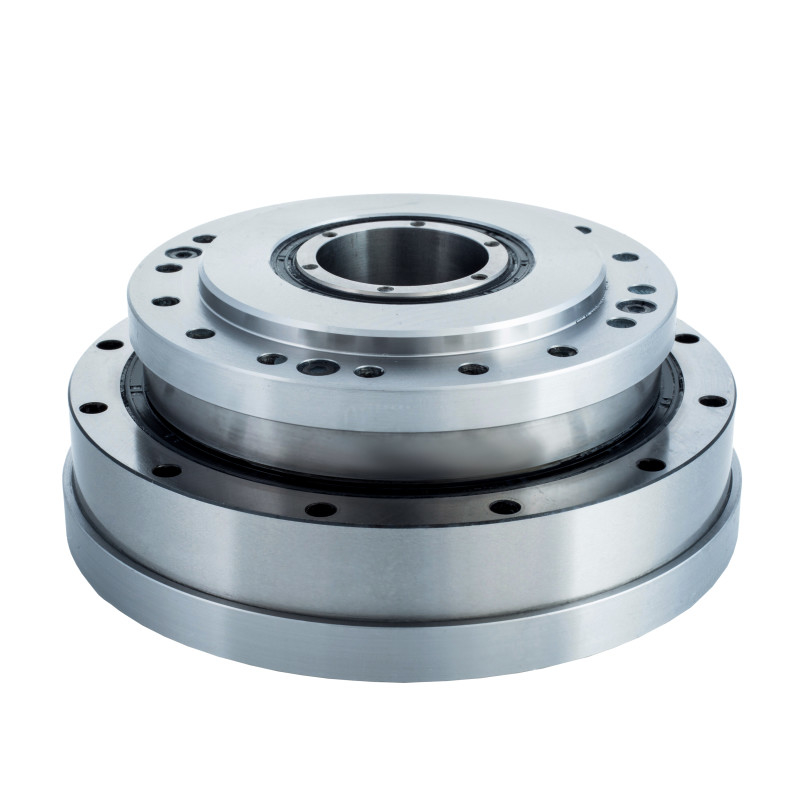

Ultrapłaski wałek wejściowy reduktor fal naprężeniowych Gniazdo duże, wgłębione LHD - III 1

Ultrapłaski wałek wejściowy reduktor fal naprężeniowych Gniazdo duże, wgłębione LHD - III 2

Kluczowe cechy LHD - Ultra - Flat Depression Wave Reducer serii III
Produkt	Zmniejszacz fal naprężeniowych ultra-płaskich
Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
Wskaźnik redukcji	50, 80, 100
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	3500 obrotów/min
Maksymalna prędkość wejścia	8500 obrotów/min
Życie zaprojektowane	10000 godzin
Model	14, 17, 20, 25, 32
Waga	00,34 do 1,9 kg
Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Powietrzne	Systemy pakowania

Zdjęcia PDF

LHD-14-XX-U-III.pdf LHD-17-XX-U-III.pdf LHD-20-XX-U-III.pdf

LHD-25-XX-U-III.pdf LHD-32-XX-U-III.pdf
