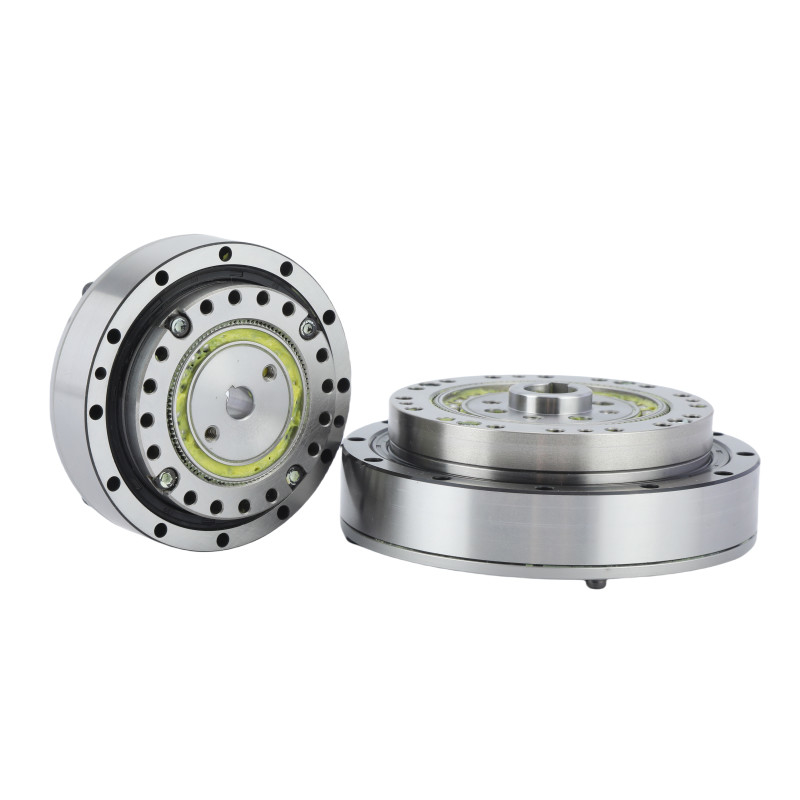

Wysoki obciążenie Harmoniczne napęd napędowy Węzła napędowe Reducer głowicy biegów ODM

Zespół napędowy dla fal naprężeniowych ODM

Harmoniczny napęd napędowy przekładnia fal obciążeniowych Reducer

Głowa biegów harmonicznych ODM

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

14/17/20/20/25/32/40

Skontaktuj się z nami

Poproś o wycenę

Szczegóły produktu

Produkt:

LHG – Reduktor fali naprężeń serii I

Materiał:

Stal, aluminium, poliuretanu, łożyska i uszczelki, smary

Współczynnik redukcji:

501:1 do 160:1

Reakcja:

≤20 sek. łuku

Średnia prędkość wejściowa:

3500 obr./min

Maksymalna prędkość wejściowa:

8500 obrotów/min

Zaprojektuj życie:

15000 godzin

Model:

14, 17, 20, 25, 32, 40

Waga:

0,4 do 4,4 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Wysoka zdolność obciążeniowa i niezawodność

Opis produktu

Reduktor fal naprężeniowych serii LHG - I to biegówka z strukturą biegówkową z otworami w płaszczyźnie, która ma zerowe odruchy, a także wyjątkową dokładność i powtarzalność.

Zbiorniki z serii LHG - I mogą być szeroko stosowane w robotach humanoidalnych, sprzęcie do produkcji półprzewodników, metalowych narzędziach maszynowych i innych dziedzinach.

Kluczowe cechy

Kompaktny i zwięzły projekt
Wysoka sztywność skrętowa
Wchodzące i wychodzące koaksjalne
Zero reakcji.
Doskonała dokładność pozycjonowania i dokładność obrotowa

Tabela parametrów znamionowych serii LHG - I

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz)	Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy				Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kilogramowo	Godzina
14	50	7	0.7	23	2.3	9	0.9	46	4.7	8500	3500	≤ 20	0.4	10000
	80	10	1	30	3.1	14	1.4	61	6.2					15000
	100	10	1	36	3.7	14	1.4	70	7.2					15000
	120	10	1	36	3.7	14	1.4	70	7.2					15000
17	50	21	2.1	44	4.5	34	3.4	91	9	7300	3500	≤ 20	0.54	10000
	80	29	2.9	56	5.7	35	3.6	113	12					15000
	100	31	3.2	70	7.2	51	5.2	143	15					15000
	120	31	3.2	70	7.2	51	5.2	112	11					15000
20	50	33	3.3	73	7.4	44	4.5	127	13	6500	3500	≤ 20	0.72	10000
	80	44	4.5	96	9.8	61	6.2	165	17					15000
	100	52	5.3	107	10.9	64	6.5	191	20					15000
	120	52	5.3	113	11.5	64	6.5	191	20					15000
	160	52	5.3	120	12.2	64	6.5	191	20					15000
25	50	51	5.2	127	13	72	7.3	242	25	5600	3500	≤ 20	1.22	10000
	80	82	8.4	178	18	113	12	332	34					15000
	100	87	8.9	204	21	140	14	369	38					15000
	120	87	8.9	217	22	140	14	395	40					15000
32	50	99	10	281	29	140	14	497	51	4800	3500	≤ 20	2.54	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000
40	50	178	18	523	53	255	26	892	91	4000	3000	≤ 20	4.4	10000
	80	268	27	675	69	369	38	1270	130					15000
	100	345	35	738	75	484	49	1400	143					15000
	120	382	39	802	82	586	60	1530	156					15000

Szczegółowe obrazy

Kluczowe cechy reduktorów fal naprężeniowych LHG - serii I
Produkt	Zmniejszacz fal naprężeniowych serii LHG - I
Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
Wskaźnik redukcji	501:1 do 160:1
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	3500 obrotów/min
Maksymalna prędkość wejścia	8500 obrotów/min
Życie zaprojektowane	15000 godzin
Model	14, 17, 20, 25, 32, 40
Waga	00,4 do 4,4 kg
Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Maszyny optyczne	Drukowanie 3D i wytwarzanie papieru

Zdjęcia PDF

LHG-14-XX-U-I.pdf LHG-17-XX-U-I.pdf LHG-20-XX-U-I.pdf

LHG-25-XX-U-I.pdf LHG-32-XX-U-I.pdf LHG-40-XX-U-I.pdf
