Całkowicie uszczelniony zerowy odruch napędowy reduktor napięć

Szczegóły produktu

Produkt:

LHT – Uszczelniony reduktor fali naprężenia IV

Materiał:

Stal, aluminium, poliuretanu, łożyska i uszczelki, smary

Współczynnik redukcji:

501:1 do 160:1

Reakcja:

≤20 sek. łuku

Maksymalna prędkość wejściowa:

8500 obrotów/min

Średnia prędkość wejściowa:

3500 obr./min

Zaprojektuj życie:

15000 godzin

Model:

14, 17, 20, 25, 32, 40

Waga:

00,66 do 7 kg

Kolor:

Słupek

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Całkowicie uszczelniona konstrukcja reduktor fal naprężeniowych

Name: Całkowicie uszczelniony zerowy odruch napędowy reduktor napięć
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Modele 14, 17, 20, 25, 32, 40
Availability: InStock

Opis produktu

Pojazdy z serii LHT - IV są wyposażone w wał wejściowy, a zespół fal naprężeniowych jest zaprojektowany z łożyskiem wspierającym wewnątrz i całkowicie uszczelnioną strukturą.

Jest bardzo odpowiedni w sytuacjach, gdy na końcu wejścia należy zainstalować przekładnie zębatego biegu lub skrzydełki zestawu czasu.

Kluczowe cechy

Wysoka moc momentu obrotowego
Zero sprzeciwu
Wysoka sztywność skrętowa
Wskaźniki redukcji: 50:1 do 160:1
Wysoka dokładność pozycjonowania
Całkowicie uszczelniona konstrukcja

Tabela parametrów znamionowych serii LHT - IV

Model	Współczynnik redukcji	Nazwa momentu obrotowego przy wejściu 2000 r/min		Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu		Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia		Dopuszczalny maksymalny moment obrotowy		Maksymalna dopuszczalna prędkość obrotowa wprowadzania (grusz)	Dopuszczalna średnia prędkość obrotowa wejściowa (grusz)	Reakcja	Waga	Żywotność projektu
		Nazwa momentu obrotowego przy wejściu 2000 r/min						Dopuszczalny maksymalny moment obrotowy				Reakcja	Waga	Żywotność projektu
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	Kilogramowo	Godzina
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤ 20	0.66	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤ 20	0.9	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4	110	11					15000
	120	24	2.4	54	5.5	39	4	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤ 20	1.29	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5	147	15					15000
	120	40	4.1	87	8.9	49	5	147	15					15000
	160	40	4.1	92	9.4	49	5	147	15					15000
25	50	39	4	98	10	55	5.6	186	19	5600	3500	≤ 20	1.99	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤ 20	4	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤ 20	7	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

Szczegółowe obrazy

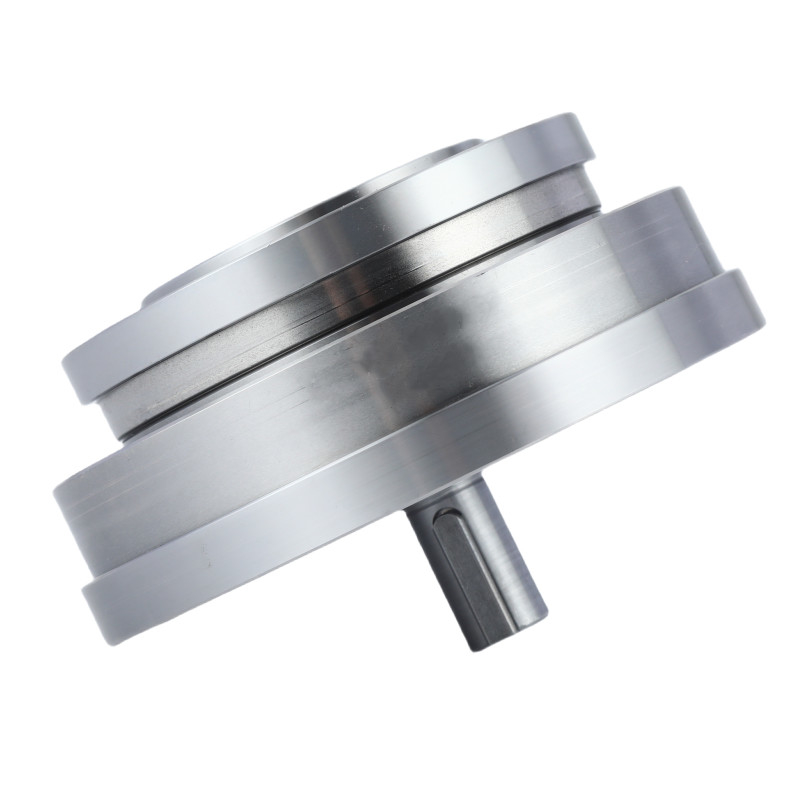

Całkowicie uszczelniony zerowy odruch napędowy reduktor napięć 0

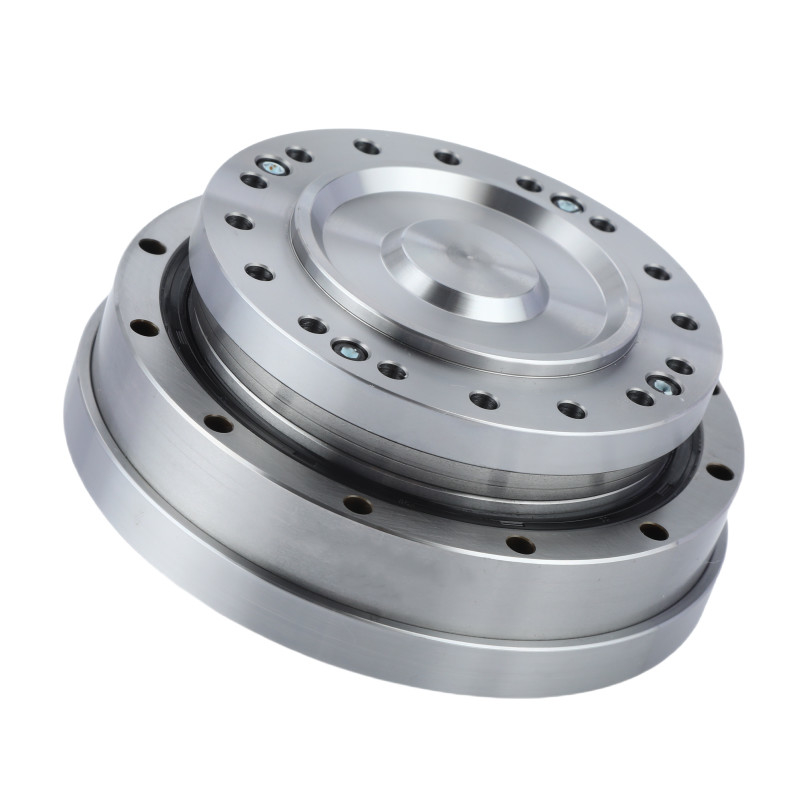

Całkowicie uszczelniony zerowy odruch napędowy reduktor napięć 1

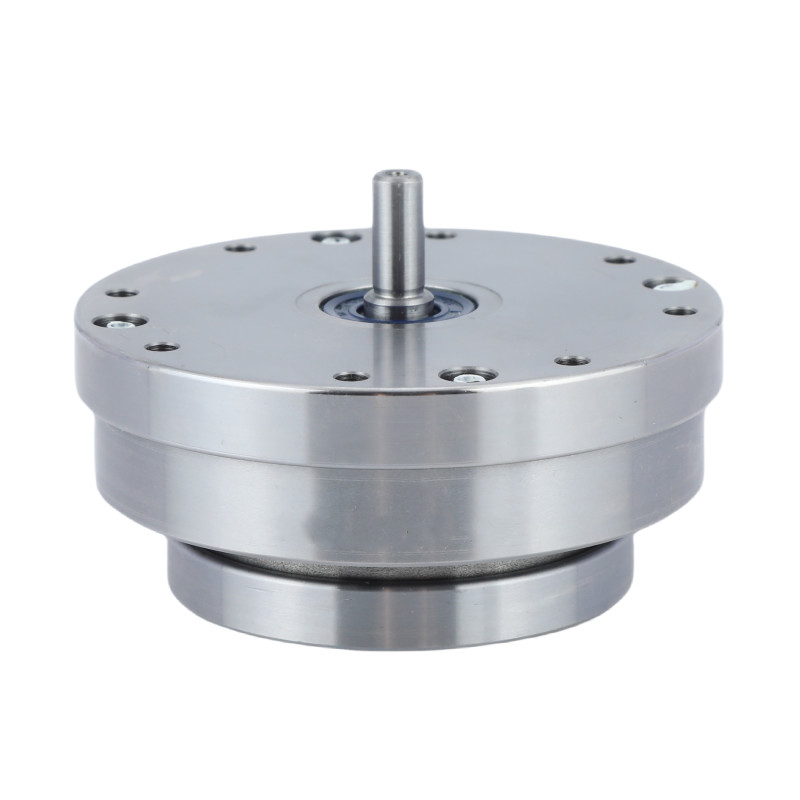

Całkowicie uszczelniony zerowy odruch napędowy reduktor napięć 2

Kluczowe cechy LHT - IV serii
Produkt	Zapieczętowane zęby harmonijne
Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
Wskaźnik redukcji	50, 80, 100, 120, 160
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	3500 obrotów/min
Maksymalna prędkość wejścia	8500 obrotów/min
Życie zaprojektowane	15000 godzin
Model	14, 17, 20, 25, 32, 40
Waga	00,66 do 7 kg
Gwarancja	1 rok

Wnioski


Urządzenia medyczne	Roboty humanoidalne	Maszyny CNC

Zdjęcia PDF

LHT-14-XX-U-IV.pdf LHT-14-XX-U-IV-bez klucza.pdf

LHT-17-XX-U-IV.pdf LHT-17-XX-U-IV-bez drogi kluczowej.pdf

LHT-20-XX-U-IV.pdf LHT-25-XX-U-IV.pdf LHT-32-XX-U-IV.pdf LHT-40-XX-U-IV.pdf
