Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
Model 14/17/20/20/25/32/40
Opis produktu
Reduktor fal naprężeniowych serii LSG - II jest specjalnie opracowany do zastosowań o dużym momentu obrotowym.
W porównaniu ze standardową serią LSS, przepustowość momentu obrotowego przekracza 30%, a okres eksploatacji przekracza 43%, dążąc do wysokiej przepustowości i niezawodności.
Gniazda harmonijne serii LSG - II mogą być szeroko stosowane w robotach humanoidalnych, sprzęcie do produkcji półprzewodników, sprzęcie do produkcji obwodu drukowanego, narzędziach maszynowych metalowych, sprzęcie fotowoltaiczne.
Kluczowe cechy
SpEcyfikacjas
Tabela parametrów znamionowych serii LSG - II
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wprowadzona (grusz) | Dopuszczalna średnia prędkość obrotowa wejściowa (grusz) | Reakcja | Waga | Żywotność projektu | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | Kilogramowo | Godzina | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ¢ 20 | 0.51 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 58[1] | 5.9[1] | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 58[1] | 5.9[1] | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 58[1] | 5.9[1] | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ¢ 20 | 0.67 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 109[1] | 11[1] | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | 11[1] | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 109[1] | 11[1] | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ¢ 20 | 0.96 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ¢ 20 | 1.46 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ¢ 20 | 3.11 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ¢ 20 | 4.6 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1510[1] | 154[1] | 15000 | |||||
| [1]Dopuszczalny maksymalny moment obrotowy jest ograniczony przez moment napędowy śruby sprzęgłowej na końcu wyjściowym | ||||||||||||||

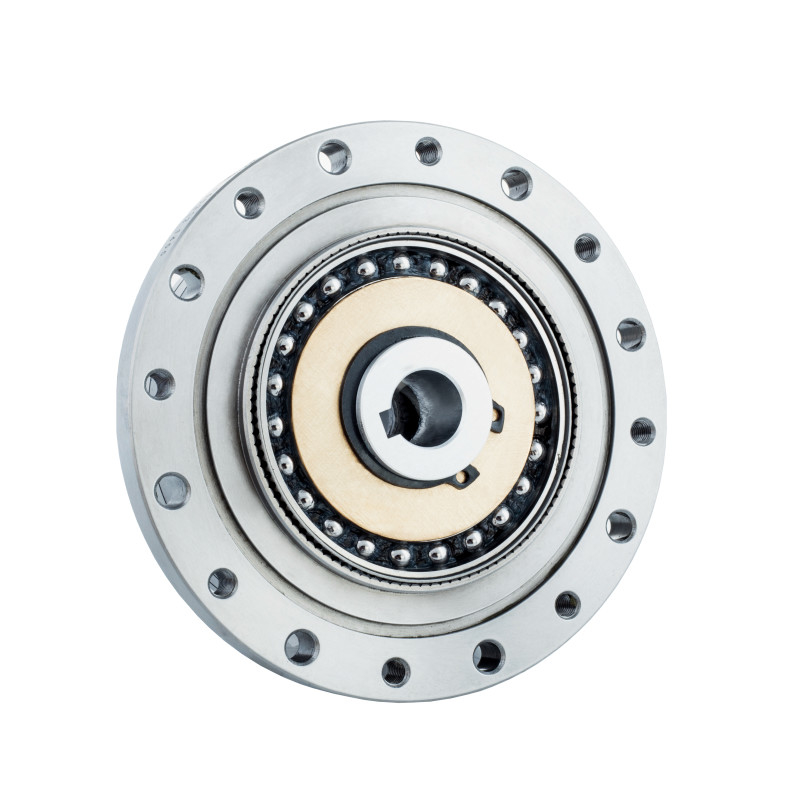

Szczegółowe obrazy
| Kluczowe cechyZmniejszacz fali naprężenia serii LSG - II o większej pojemności momentu obrotowego | |||
| Produkt | Reduktor harmoniczny o większej mocy momentu obrotowego | ||
|
Materiał
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary | ||
|
Wskaźnik redukcji
|
50, 80, 100, 120 | ||
|
Reakcja
|
Mniej niż 20 sekund łukowych | ||
|
Średnia prędkość wejścia
|
3500 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
8500 obrotów/min | ||
|
Życie zaprojektowane
|
15000 godzin | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
|
Waga
|
00,51 do 4,6 kg | ||
| Gwarancja | 1 rok | ||
