Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
14/17/20/20/25/32/40
Wysoka sztywność skrętowa LHT - I serii przekładni napędowych z napędem harmonijnym
Opis produktu
Flexspline serii LHT - I ma strukturę hollow flanged standard cylinder, wykorzystując uni-body generator fali.
Ten reduktor harmoniczny ma kompaktową strukturę. Wał wejściowy pasuje bezpośrednio do wewnętrznego otworu generatora fal i jest podłączony przez płaski klucz.Można go użyć w trybie podłączenia do mocowania sztywnego końca spline i wyjścia końca flexspline; może być również stosowany w trybie podłączenia do mocowania końca flexspline i wyjścia końca sztywnego spline.
Jednostki biegów serii LHT - I mogą być szeroko stosowane w robotach, robotach humanoidalnych, sprzęcie do produkcji półprzewodników, sprzęcie do produkcji FPD i sprzęcie do produkcji szkła ceramicznego.
Kluczowe cechy
Tabela parametrów znamionowych serii LHT - I
| Model | Współczynnik redukcji | Nazwa momentu obrotowego przy wejściu 2000 r/min | Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Dopuszczalny maksymalny moment obrotowy | Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie. |
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie. |
Reakcja | Waga | Żywotność projektu | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Arc Sec | kg | Godzina | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤ 20 | 0.4 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤ 20 | 0.54 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 110 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤ 20 | 0.72 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤ 20 | 1.22 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤ 20 | 2.54 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤ 20 | 4.4 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||

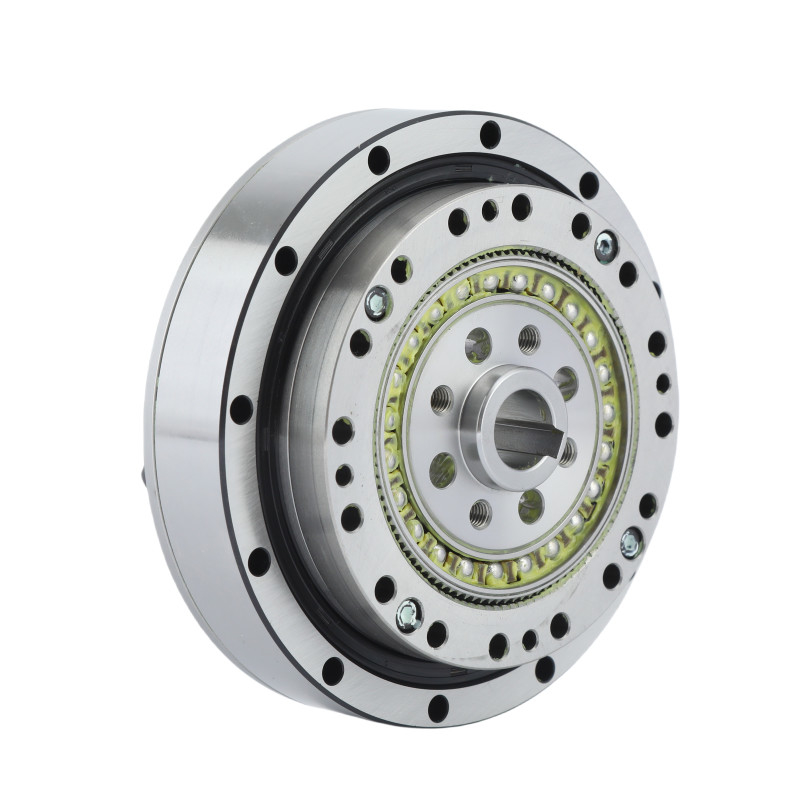

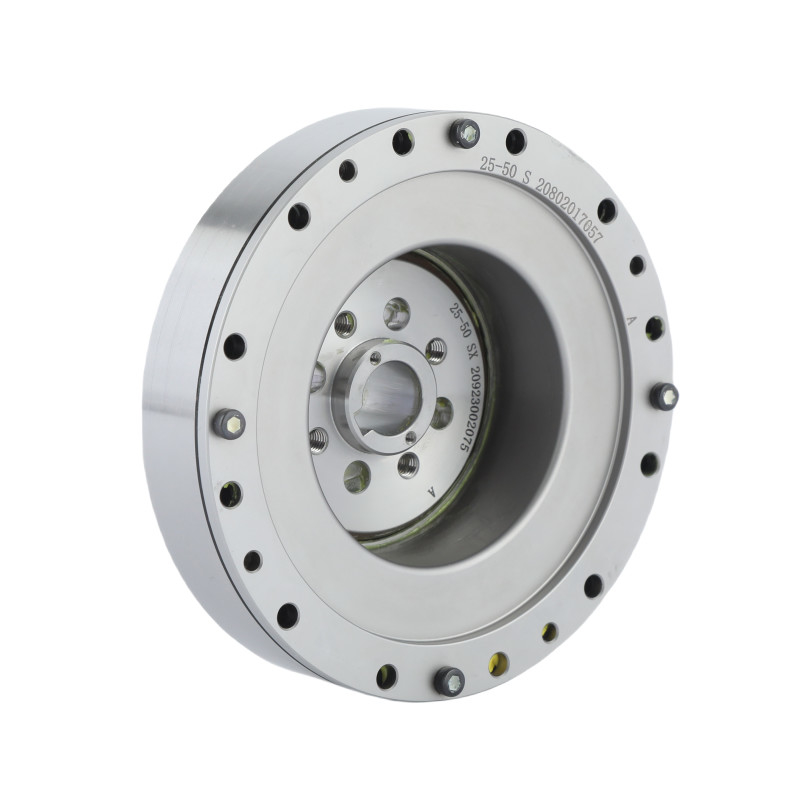

Szczegółowe obrazy
| Kluczowe cechy biegów harmonijnych LHT - I | |||
| Produkt | Zmniejszacz fali naprężenia z napędem bezpośrednim | ||
|
Materiał
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary | ||
|
Wskaźnik redukcji
|
501:1 do 160:1 | ||
|
Reakcja
|
Mniej niż 20 sekund łukowych | ||
|
Średnia prędkość wejścia
|
3500 obrotów/min | ||
|
Maksymalna prędkość wejścia
|
8500 obrotów/min | ||
|
Życie zaprojektowane
|
15000 godzin | ||
|
Model
|
14, 17, 20, 25, 32, 40 | ||
|
Waga
|
00,4 do 4,4 kg | ||
| Gwarancja | 1 rok | ||
Wnioski
|
|
|
| Roboty przemysłowe | Urządzenia medyczne | Maszyny CNC |
