Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
RV - F

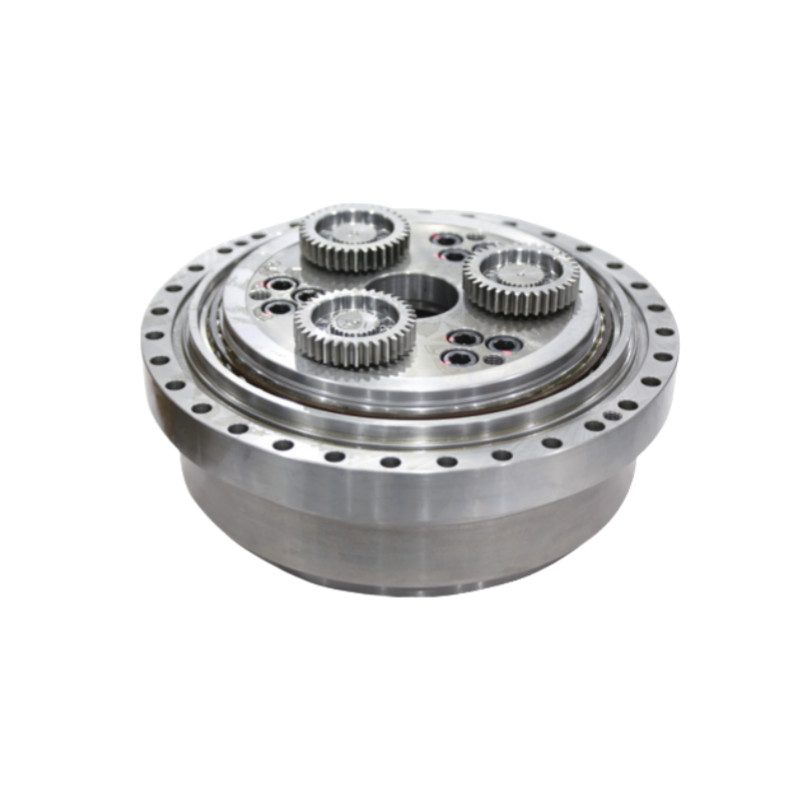

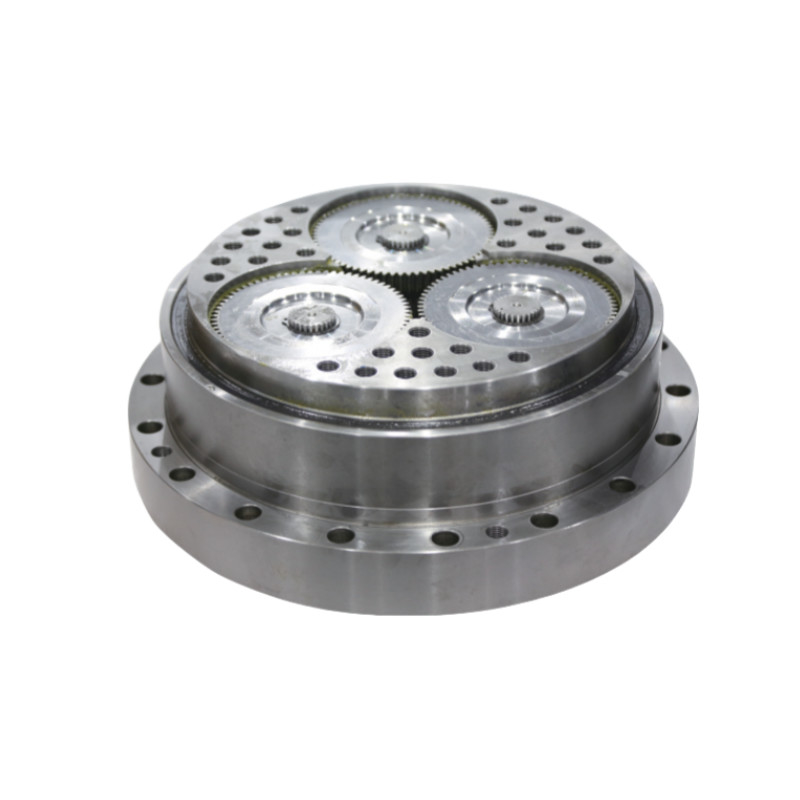

Skrzynki biegów serii RV - F są zazwyczaj wykorzystywane w zastosowaniach przemysłowych wymagających wysokiej precyzji, dużego momentu obrotowego i niezawodności.
Wysoka precyzja, kompaktowa konstrukcja, wysoka gęstość momentu obrotowego, niski poziom hałasu, wysoka wydajność i duża niezawodność pomagają zaspokoić zapotrzebowanie na precyzyjne układy przesyłowe w sprzęcie przemysłowym.
Kluczowe cechy
SpEcyfikacjas
Tabela parametrów serii RV - F
| Prędkość wyjścia ((r/min) | 15 | sztywność gięcia (wartość odniesienia) | Dopuszczalny moment gięcia | Maksymalna dopuszczalna chwilowość moment biegnięcia |
Dopuszczalne przyspieszenie/ moment hamowania |
Maksymalna dopuszczalna chwilowość moment obrotowy |
Błąd przenoszenia kątowego | Reakcja | Reakcja sprzętu | sztywność skrętowa (wartość odniesienia) | Dopuszczalne obciążenie siłą napędową | ||
| Model | Współczynnik redukcji jednej jednostki redukcyjnej | moment wyjściowy | Moc wejściowa | ||||||||||
| Nm ((kgf-m) | kW | Nm/arc.min. (kgf-m/arc.min.) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Nm ((kgf-m) | Max.Arc.min. | Max.Arc.min. | Max.Arc.min. | Nm/arc.min. (kgf-m/arc.min.) | N (kgf) | ||
| BX550F | 40 | 5390 | 11.3 | 9100 (928) |
10780 (1100) |
21560 (2200) |
13475 (wzrost) |
26950 (2750) |
1 | 1 | 1 | 1666 (170) |
31360 (3200) |
| BX700F | 200.33 | 6860 | 14.4 | 12700 (1296) |
15000 (1530) |
30000 3061) |
17150 (1750) |
34300 (3500) |
1 | 1 | 1 | 2120 (216) |
44000 (4489) |
| 250.6 | |||||||||||||
| Kluczowe cechy reduktorów RV serii F | |||
| Produkt | Wysokiej precyzji Reduktor RV | ||
|
Materiał
|
Stal, aluminium | ||
|
moment wyjściowy
|
5390 do 6860 Nm | ||
| Prędkość wyjścia | 15 obrotów/min | ||
|
Reakcja
|
Max. 1 min. |
||
|
Maksymalny dopuszczalny moment obrotowy
|
26950 do 34300 Nm | ||
|
Utrata ruchu
|
Max. 1 min. | ||
|
Model
|
BX550F, BX700F |
||
| Kolor | Słupek | ||
| Gwarancja | 1 rok | ||
Zastosowanie
