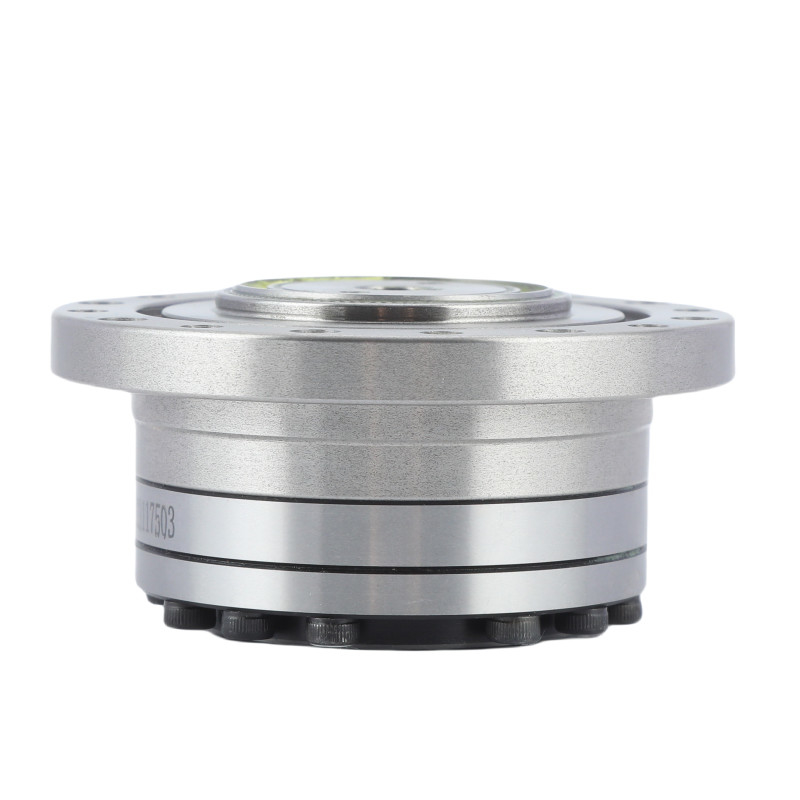

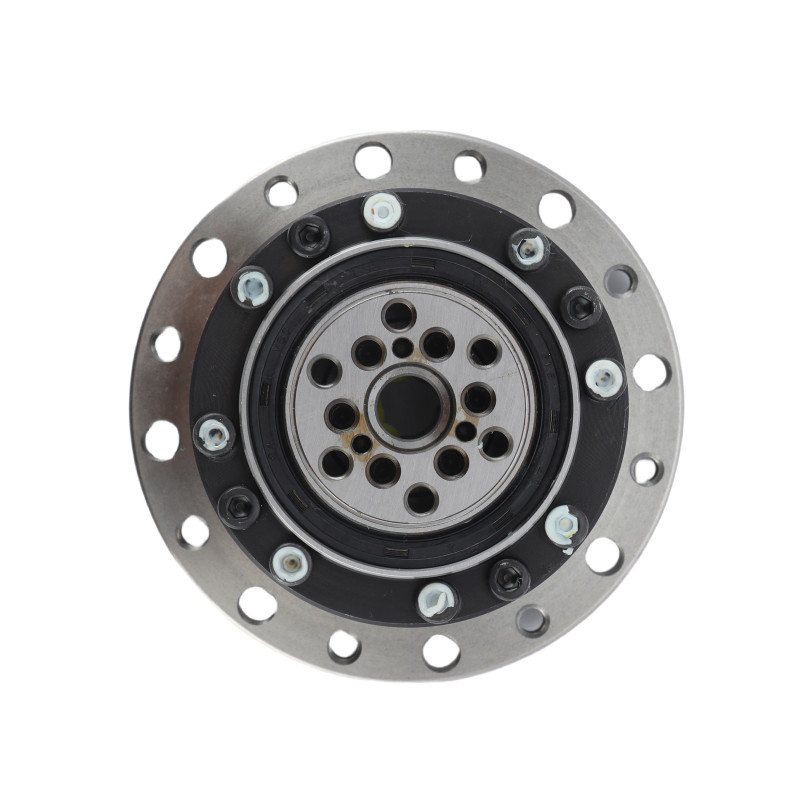

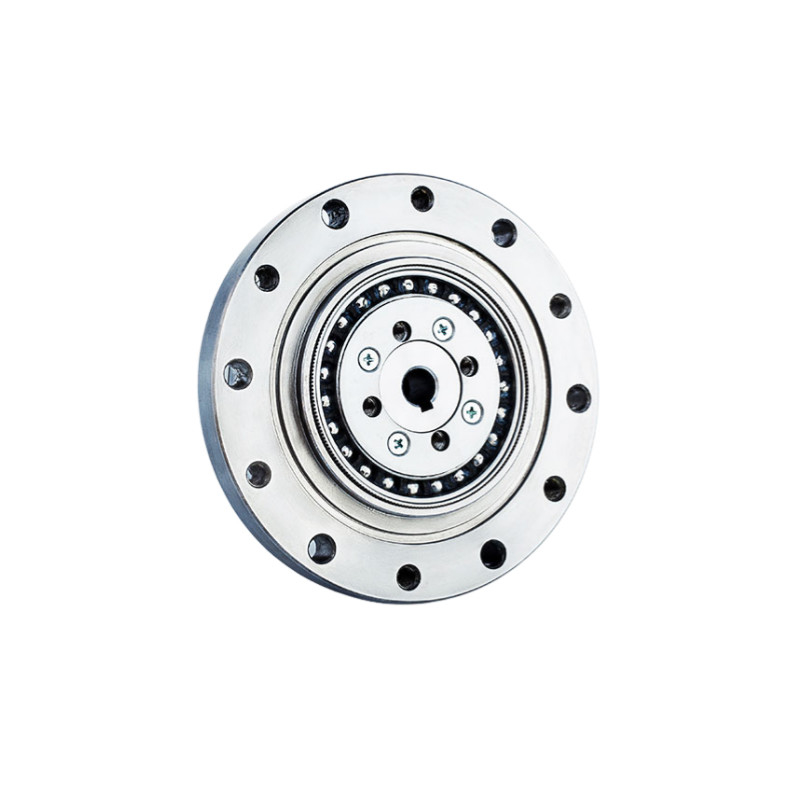

Name: 8500 r/min Zero Reakcja zwrotna Reduktor ciśnieniowy napęd fal harmoniczny
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LSS-14-XX-UI
Availability: InStock

Do domu > produkty > Napęd harmoniczny >

8500 r/min Zero Reakcja zwrotna Reduktor ciśnieniowy napęd fal harmoniczny

8500r/Min reduktor zerowego odruchu

reduktor zero reakcji przeciwnej Harmoniczny sprzęt

Prędkość fal naprężeniowych Zero Backlash

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LSS-14-XX-UI

Skontaktuj się z nami

Poproś o wycenę

8500 r/min Zero Reakcja zwrotna Reduktor ciśnieniowy napęd fal harmoniczny

Szczegóły produktu

Model:

Produkt:

Model 14 LSS - I Przekładnie harmoniczne

Materiał:

Stal, aluminium, poliuretanu, łożyska i uszczelki, smary

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Znamionowy moment obrotowy przy prędkości wejściowej 2000 obr./min:

50,4 do 7,8 Nm

Maksymalna prędkość wejściowa:

8500 obrotów/min

Zaprojektuj życie:

15000 godzin

Waga:

0,51 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

8500 r/min Zero Reakcja zwrotna Reduktor ciśnieniowy napęd fal harmoniczny

	Generator faljest obudową o kształcie eliptycznym, zazwyczaj wyposażoną w łożyska kulkowe, umieszczoną wewnątrz linii elastycznej, która podczas obrotu powoduje jej deformację w kształt eliptyczny.
	Flexsplinejest to cienko ścianny, elastyczny element cylindryczny z zębami zewnętrznymi.Flexspline ma mniej zębów niż spline okrągłe.
	Krągła szczelinaJest to sztywny, okrągły pierścień z wewnętrznymi zębami, które łączą się z zewnętrznymi zębami zębów.

Tabela parametrów

Model		14
Współczynnik redukcji		50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	5.4	7.8	7.8	7.8
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	0.55	0.8	0.8	0.8
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	18	23	28	28
	kgfm	1.8	2.4	2.9	2.9
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	6.9	11	11	11
	kgfm	0.7	1.1	1.1	1.1
Dopuszczalny maksymalny moment obrotowy	Nm	35	47	54	54
Dopuszczalny maksymalny moment obrotowy	kgfm	3.6	4.8	5.5	5.5
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	8500
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	kg	0.51
Żywotność projektu	Godzina	10000	15000	15000	15000

Kluczowe cechy jednostek przekładni harmonijnych LSS - seria I model 14
Produkt	Jednostki zespół harmonijny
Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	3500 obrotów/min
Maksymalna prędkość wejścia	8500 obrotów/min
Życie zaprojektowane	15000 godzin
Model	14
Waga	00,51 kg
Gwarancja	1 rok

Wnioski


Maszyny CNC	System półprzewodnikowy	Roboty przemysłowe
