Robotyka Napęd harmoniczny Servo Motor Redukcyjny Sprzęgło okrągłe

Silnik serwomocyny z napędem harmonijnym robotyki

Serwo silnik napędu harmonicznego z okrągłą linią

Kołowy układ redukcji harmonicznych

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

Giant Precision

Orzecznictwo:

ISO9001

Numer modelu:

LSS-17-XX-UI

Skontaktuj się z nami

Poproś o wycenę

Robotyka Napęd harmoniczny Servo Motor Redukcyjny Sprzęgło okrągłe

Szczegóły produktu

Model:

Produkt:

Przekładnie harmoniczne Model 17

Materiał:

Stal, aluminium, poliuretanu, łożyska i uszczelki, smary

Współczynnik redukcji:

50:1, 80:1, 100:1, 120:1

Reakcja:

≤20 sek. łuku

Znamionowy moment obrotowy przy prędkości wejściowej 2000 obr./min:

16 do 24 Nm

Maksymalna prędkość wejściowa:

7300 obr./min

Zaprojektuj życie:

15000 godzin

Waga:

0,67 kg

Gwarancja:

1 rok

Warunki płatności i wysyłki

Minimalne zamówienie

1 SET

Cena

To Be Negotiated

Szczegóły pakowania

Pudełka

Czas dostawy

3-4 tygodnie

Zasady płatności

T/T

Możliwość Supply

20000 zestawów miesięcznie

ZAŁĄCZONE PRODUKTY

Lekka waga 2,47 kg Model 32 Reduktor fal naprężeniowych

Najlepszą cenę

Niski odruch i wysoka wydajność Model 25 Reducer fal naprężeniowych Ultralight Harmonic Gear Units

Najlepszą cenę

Wysoki współczynnik redukcji LSN serii Model 20 Reducer fal naprężeniowych 0,73 kg Jednostki biegów lekkiej wagi

Najlepszą cenę

Kompaktowy i lekki projekt Reduktor fal naprężeniowych serii LSN Model 14

Najlepszą cenę

Skontaktuj się z nami

Skontaktuj się teraz

Opis produktu

Robotyka Harmoniczny napęd Motor Redukcyjny Sprzęgło okrągłe

Generator fal jest zwykle eliptycznym łożyskiem kuli, który mieści się wewnątrz linii elastycznej.powodując, że włączyć się z zębami okrągłego spline w dwóch przeciwnych regionach.

Flexspline jest cienkim, elastycznym, cylindrycznym zębami zewnętrznymi. Deformuje się elastycznie do kształtu generatora fal.

Krągła szczelina jest sztywnym pierścieniem z wewnętrznymi zębami.Wzajemne oddziaływanie między zębami spline okrągłego i flexspline generuje redukcję biegów.

Operacja

Kiedy generator fal się obraca,powoduje, że flexspline włącza się i wyłącza zębami okrągłego spline w sposób, który powoduje, że flexspline obraca się z zmniejszoną prędkością w porównaniu z generatorem falWspółczynnik redukcji jest określany przez różnicę w liczbie zębów między flexspline a spline okrągły.

Specyfikacje

Model		17
Współczynnik redukcji		50	80	100	120
Nazwa momentu obrotowego przy wejściu 2000 r/min	Nm	16	22	24	24
Nazwa momentu obrotowego przy wejściu 2000 r/min	kgfm	1.6	2.2	2.4	2.4
Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu	Nm	34	43	54	54
	kgfm	3.5	4.4	5.5	5.5
Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia	Nm	26	27	39	39
	kgfm	2.6	2.7	4	4
Dopuszczalny maksymalny moment obrotowy	Nm	70	87	108	86
Dopuszczalny maksymalny moment obrotowy	kgfm	7.1	8.9	11	8.8
Maksymalna dopuszczalna prędkość obrotowa wejściowa - Nie, nie.	r/min	7300
Dopuszczalna średnia prędkość obrotowa wejściowa - Nie, nie.	r/min	3500
Reakcja	Arc Sec	≤ 20
Waga	kg	0.67
Żywotność projektu	Godzina	10000	15000	15000	15000

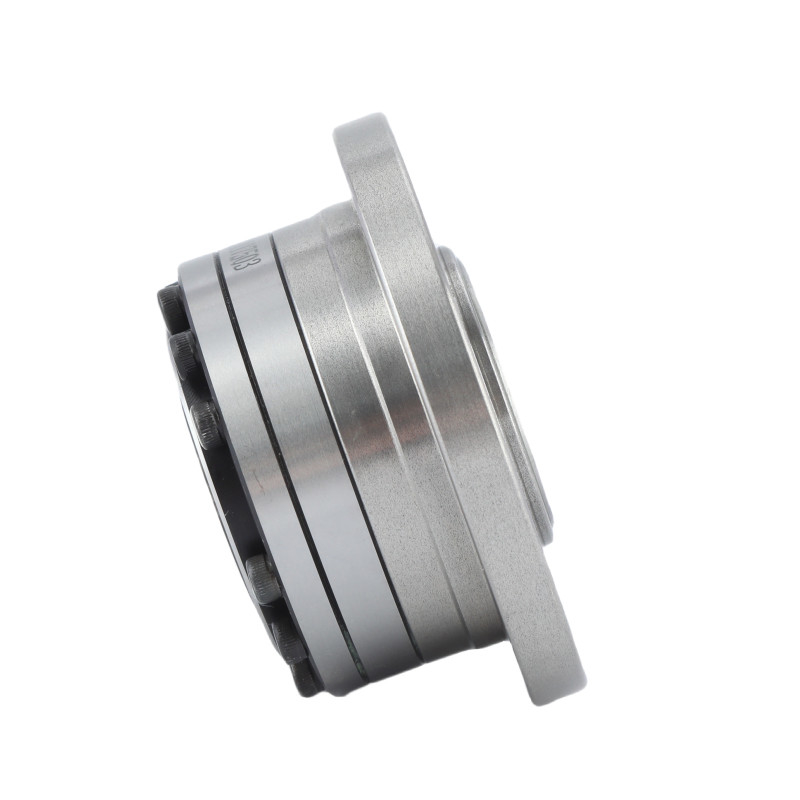

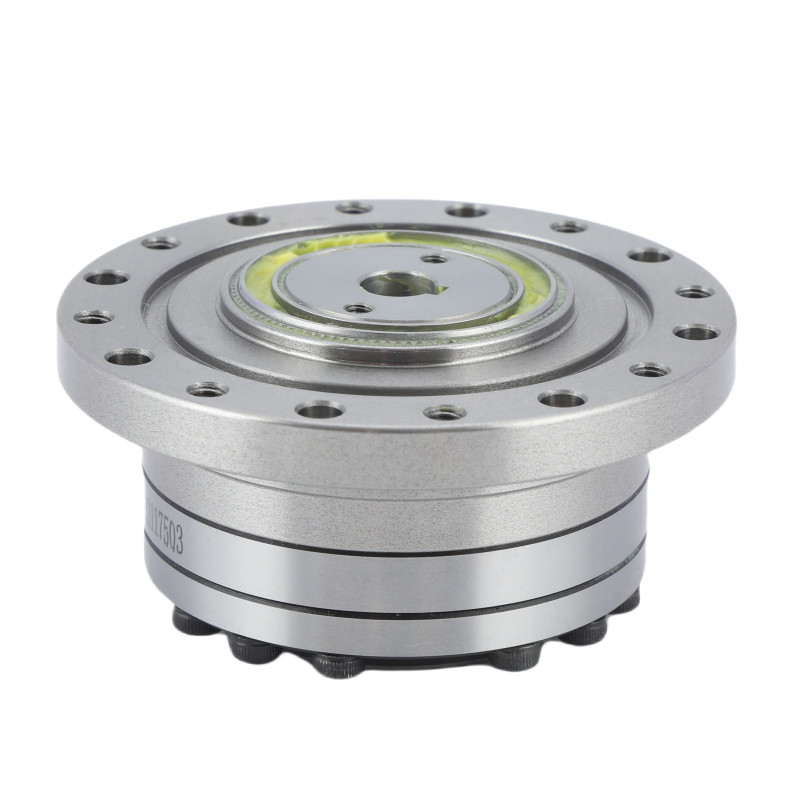

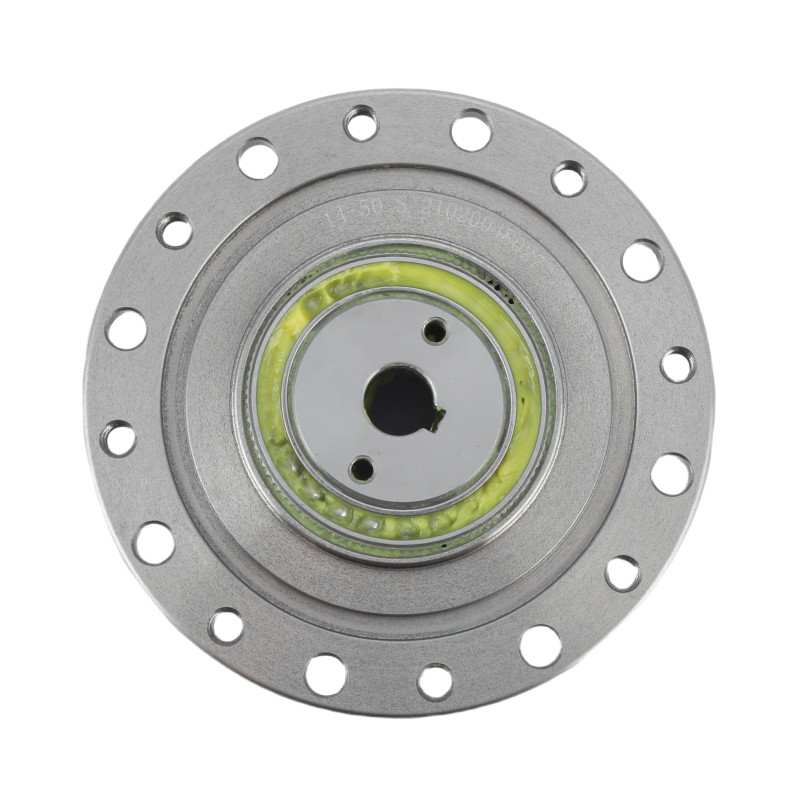

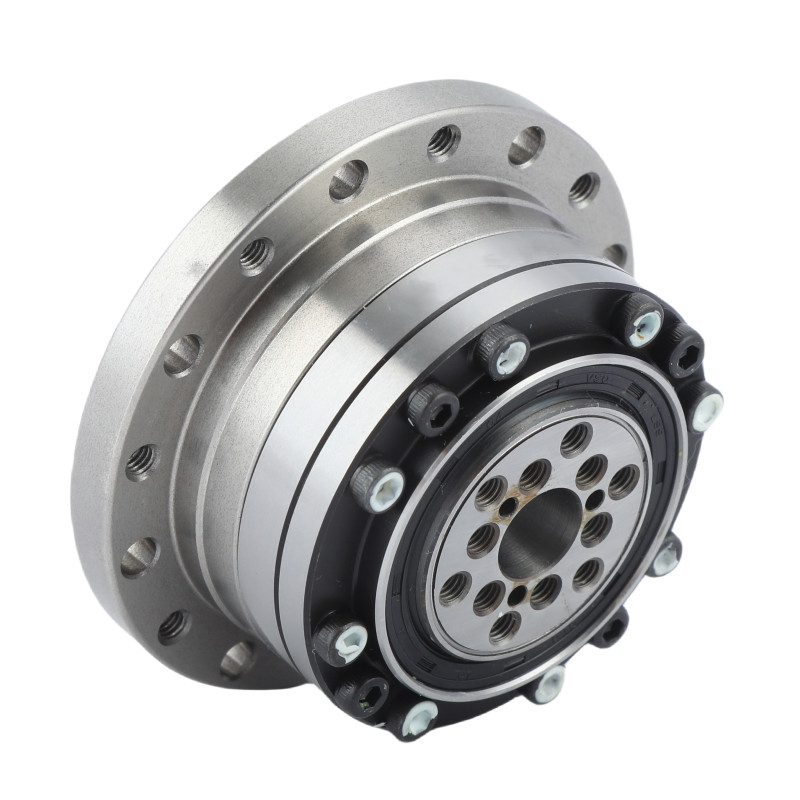

Robotyka Napęd harmoniczny Servo Motor Redukcyjny Sprzęgło okrągłe 1

Szczegółowe obrazy

Kluczowe cechy jednostek przekładni harmonijnych LSS - seria I model 17
Produkt	Model 17 Reduktor fal naprężeniowych
Materiał	Stal, aluminium, poliuretanu, łożyska i uszczelki, smary
Wskaźnik redukcji	50:1, 80:1, 100:1, 120:1
Reakcja	Mniej niż 20 sekund łukowych
Średnia prędkość wejścia	3500 obrotów/min
Maksymalna prędkość wejścia	7300 obrotów/min
Życie zaprojektowane	15000 godzin
Model	17
Waga	00,67 kg
Gwarancja	1 rok

Wnioski


Roboty przemysłowe	Urządzenia medyczne	Systemy produkcyjne	System półprzewodnikowy
