Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
LSS-20-XX-UI
 |
Sterowniki i urządzenia sterujące, z wyłączeniem urządzeń sterujących są niezbędnymi elementami w wielu nowoczesnych systemach mechanicznych, zapewniając skuteczne, precyzyjne i niezawodne zmniejszanie biegów.Ich wyjątkowa konstrukcja i możliwości czynią je niezbędnymi w dziedzinach wymagających wysokiej precyzji i kompaktu, lekkich roztworów. |
CechyWysokie współczynniki redukcjimożna osiągnąć bardzo wysokie współczynniki redukcji w jednym etapie. Kompaktny i lekkize względu na ich konstrukcję oferują one wysoki współczynnik redukcji w znacznie mniejszym i lżejszym zestawie w porównaniu z tradycyjnymi systemami przekładni. Wysoka precyzja i powtarzalnośćzapewnia minimalną reakcję, co sprawia, że są one odpowiednie do zastosowań wymagających wysokiej dokładności pozycji. Przekaz silnika z dużym momentem obrotowymmogą przesyłać duży moment obrotowy w stosunku do ich wielkości, co jest korzystne dla zastosowań wymagających znacznej siły. |
| Model | 20 | ||||||
| Współczynnik redukcji | 50 | 80 | 100 | 120 | 160 | ||
| Nazwa momentu obrotowego przy wejściu 2000 r/min | Nm | 25 | 34 | 40 | 40 | 40 | |
| kgfm | 2.5 | 3.5 | 4.1 | 4.1 | 4.1 | ||
| Dopuszczalny maksymalny moment obrotowy przy uruchomieniu i zatrzymaniu | Nm | 56 | 74 | 82 | 87 | 92 | |
| kgfm | 5.7 | 7.5 | 8.4 | 8.9 | 9.4 | ||
| Maksymalna dopuszczalna wartość średniego momentu obrotowego obciążenia | Nm | 34 | 47 | 49 | 49 | 49 | |
| kgfm | 3.5 | 4.8 | 5 | 5 | 5 | ||
| Dopuszczalny maksymalny moment obrotowy | Nm | 98 | 127 | 147 | 147 | 147 | |
| kgfm | 10 | 13 | 15 | 15 | 15 | ||
| Maksymalna dopuszczalna prędkość obrotowa wejściowa Tłuszcz |
r/min | 6500 | |||||
| Dopuszczalna średnia prędkość obrotowa wejściowa Tłuszcz |
r/min | 3500 | |||||
| Reakcja | Arc Sec | ≤ 20 | |||||
| Waga | kg | 0.96 | |||||
| Żywotność projektu | Godzina | 10000 | 15000 | 15000 | 15000 | 15000 | |
|

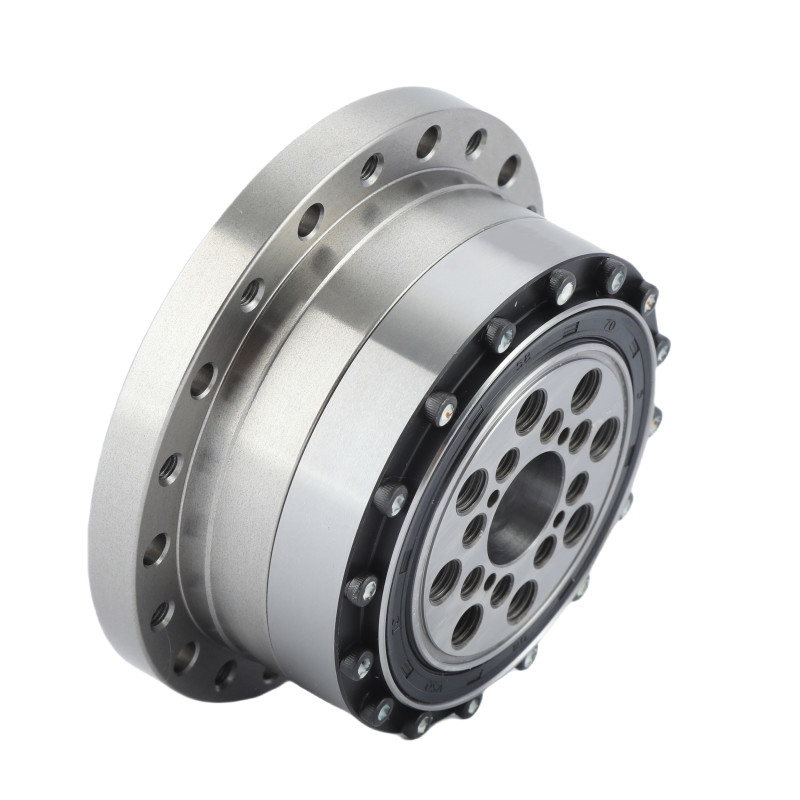

Kluczowe cechy LSS - I Model 20 Harmoniczne jednostki przekładni | |||
| Produkt | Model 20 Reduktor fal naprężeniowych | |||
|
Materiał
|
Stal, aluminium, poliuretanu, łożyska i uszczelki, smary | |||
|
Wskaźnik redukcji
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
Reakcja
|
Mniej niż 20 sekund łukowych | |||
|
Średnia prędkość wejścia
|
3500 obrotów/min | |||
|
Maksymalna prędkość wejścia
|
6500 obrotów/min | |||
|
Życie zaprojektowane
|
15000 godzin | |||
|
Model
|
20 | |||
|
Waga
|
00,96 kg | |||
| Gwarancja | 1 rok | |||
