Miejsce pochodzenia:
Jiangsu, Chiny
Nazwa handlowa:
Giant Precision
Orzecznictwo:
ISO9001
Numer modelu:
RV - E
 |

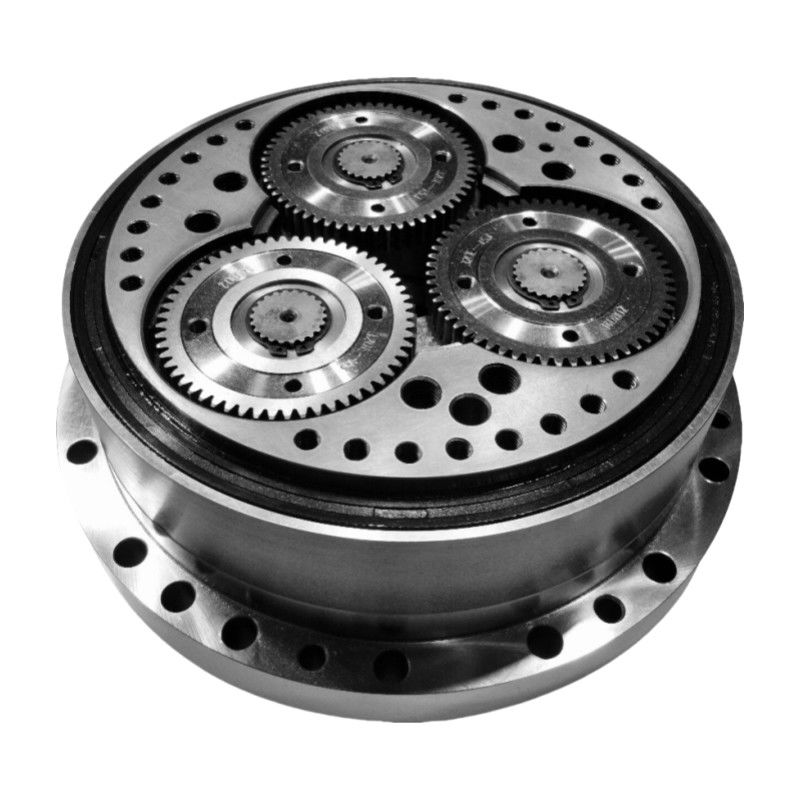

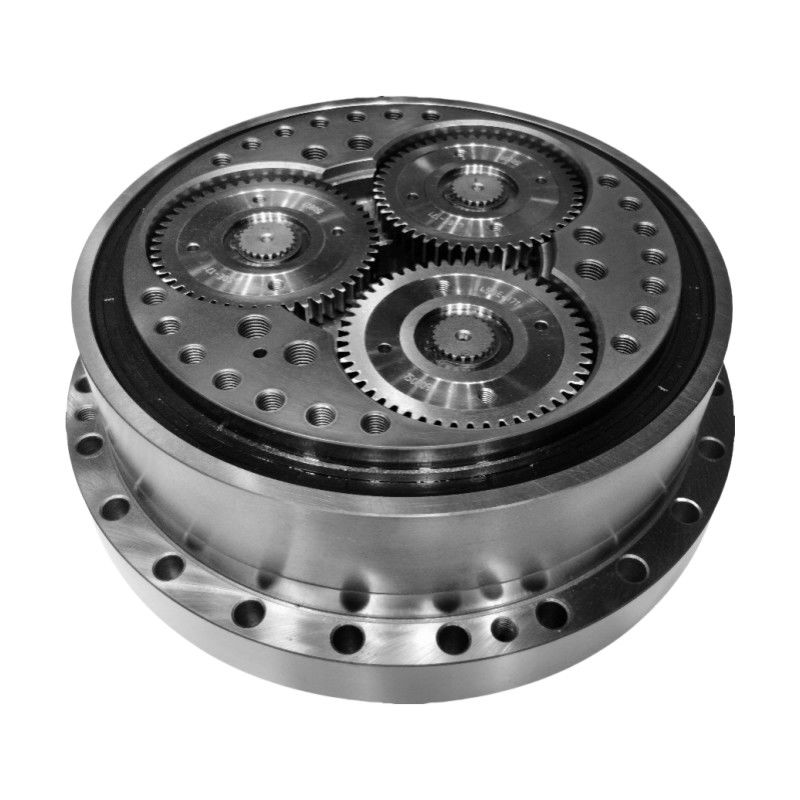

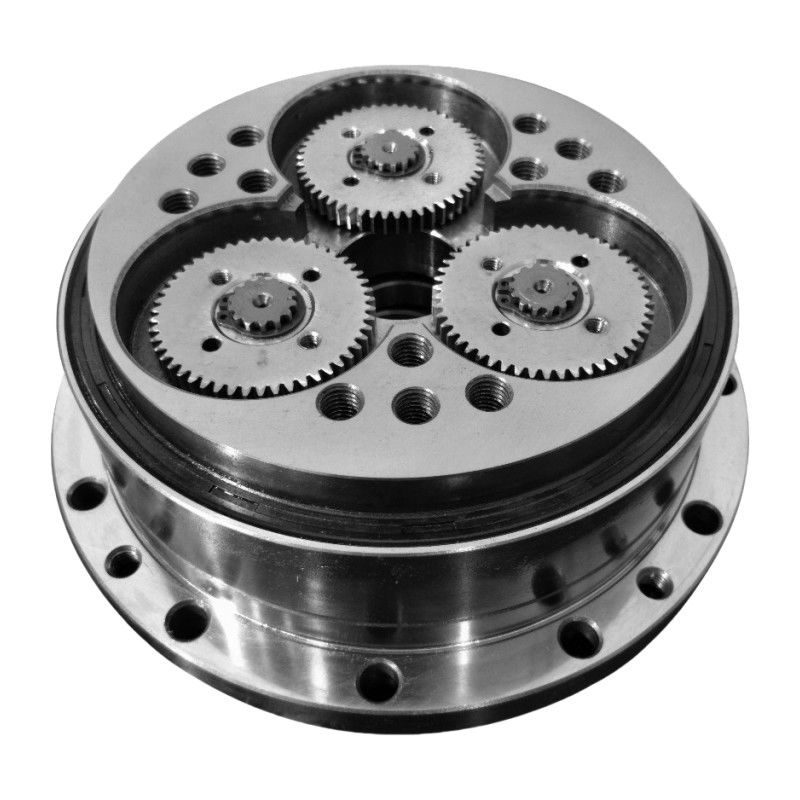

Reduktor RV często określany po prostu jako przekładnia RV, jest rodzajem precyzyjnej skrzynki biegów, która jest wysoko ceniona ze względu na wysoką przepustowość momentu obrotowego, minimalne odruchy i wytrzymałość.Maszyny CNC, i innych zastosowań o wysokiej precyzji. |
|
Operacja
|
SpEcyfikacjas RV-E
| |
Specyfikacja | Prędkość obrotowa |
| 20 | 17(167) | |
| 40 | 42(412) | |
| 80 | 80(784) | |
| 110 | 110(1078) | |
| 160 | 160(1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
Tabela parametrów serii RV - E
| Model | Sztywność skrętowa | Wymiar ((mm) | Moment obrotowy nominalny (T0) |
Prędkość wyjściowa znamionowa (N0) |
sztywność torsyjna | Utrata ruchu | Reakcja | Dopuszczalny moment gięcia (Nm) |
Dopuszczalne obciążenie siłą napędową (N) |
Waga (kg) |
||
| Nm/arc.min. | a) | b | Nm/arc.min. | arc.min | Określenie prędkości obrotowej (Nm) |
Arc.min. | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 obrotów/min | 49 | MAX1 | ± 5.00 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 23.5 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ±47.0 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ±94.0 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±132.0 | 8820 | 24500 | 66.4 | |||
| Kluczowe cechy reduktorów RV - E serii | |||
| Produkt | Zmniejszacz silnika RV | ||
|
Materiał
|
Stal, aluminium | ||
| Standardowy współczynnik | od 57 do 160 | ||
| Moment wyjściowy | Od 17 do 450 Nm | ||
|
Sztywność skrętowa
|
372 do 7448 Nm/arc.min. | ||
| Moment obrotowy nominalny | Od 167 do 4410 Nm | ||
|
Reakcja
|
Max. 1 min. |
||
|
Maksymalny dopuszczalny moment obrotowy
|
833 do 22050 Nm | ||
|
Prędkość wyjściowa znamionowa
|
15 obrotów/min | ||
|
Model
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
Waga
|
40,7 do 66,4 kg | ||
| Żywotność projektu | 6000 godzin | ||
| Gwarancja | 1 rok | ||
Zastosowanie
